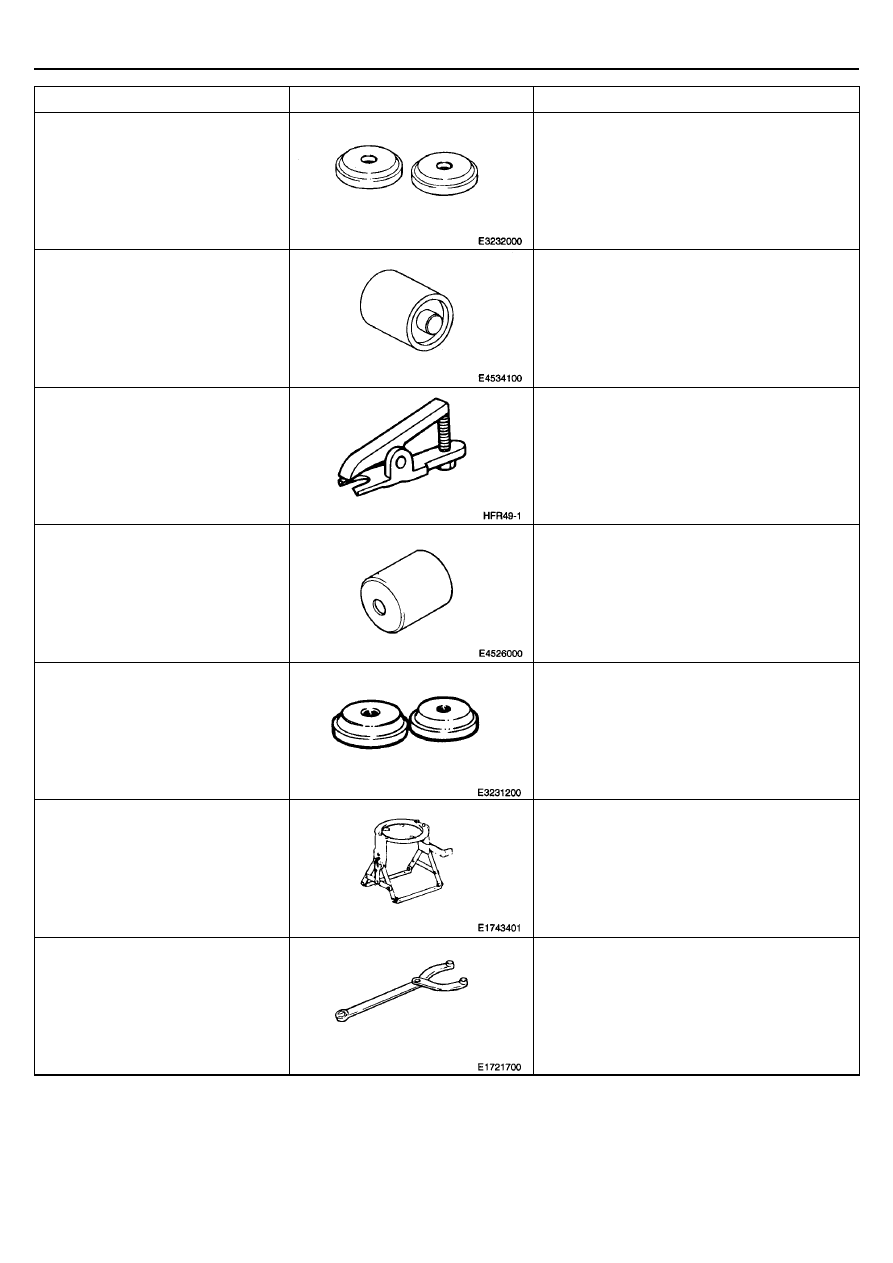

ОБЩАЯ ИНФОРМАЦИЯ DS-7







Инструмент (Номер и наименование)

Рисунок

Назначение

09532-32000
Оправка подшипника



•

Снятие внешней обоймы подшипника
ступицы переднего колеса (Используется
совместно с 09517-29000)

•

Установка внешней обоймы подшипника
ведущей шестерни дифференциала

09545-34100
Съемник опоры нижнего рычага
передней подвески



Снятие ступицы колеса

09568-34000
Съемник шаровых шарниров



Отсоединение шарового шарнира наконечника
рулевой тяги и шаровой опоры нижнего рычага
передней подвески от поворотного кулака

09545-26000
Оправка опоры нижнего рычага
передней подвески



Установка ступицы колеса

09532-32100B
Оправка для установки сальника



Установка внешней обоймы заднего
подшипника ведущей шестерни

09517-43401
Стенд-опора



Закрепление дифференциала перед
выполнением работ

09517-21700
Вильчатый держатель



Снятие самоконтрящихся гаек дифференциала





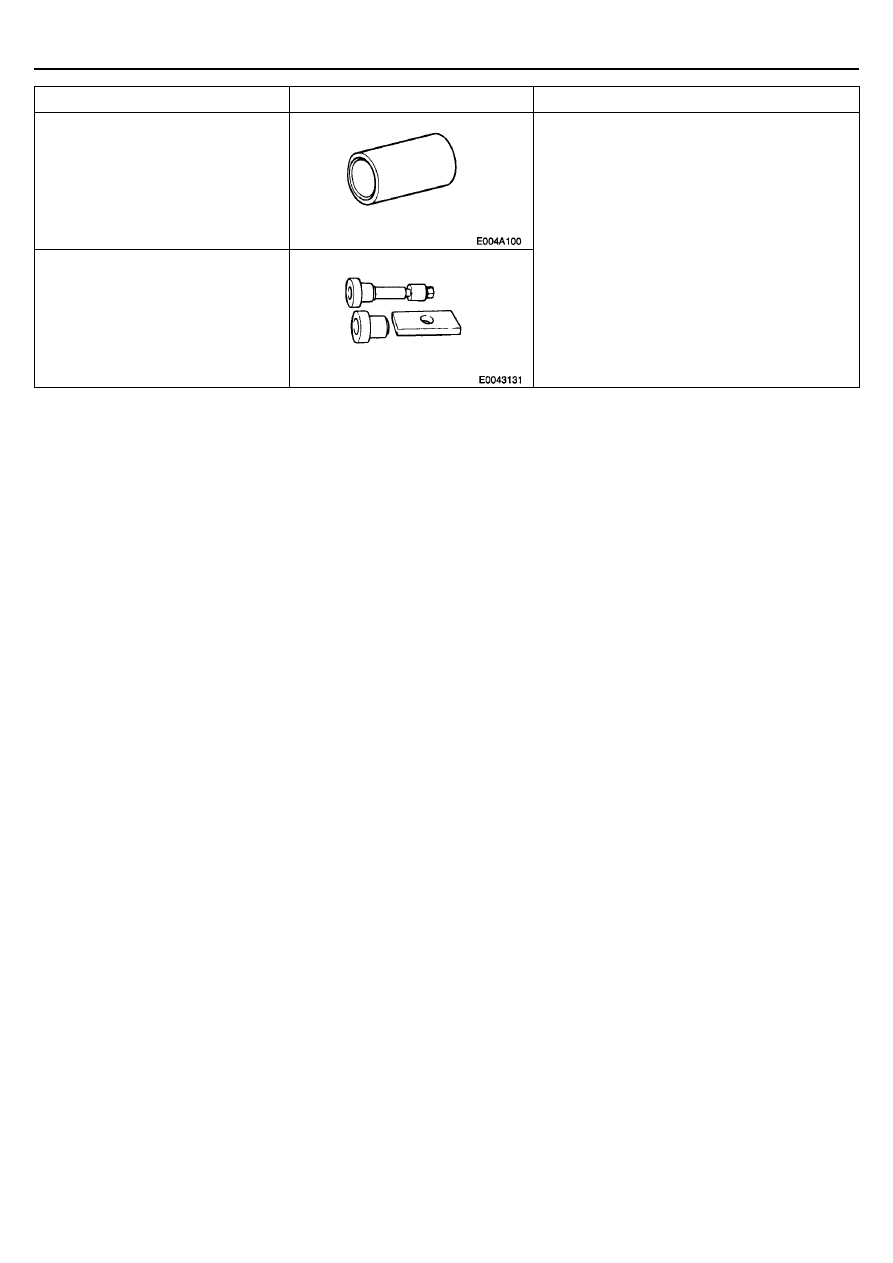

DS-8

ВАЛ ПРИВОДА КОЛЕСА И МОСТЫ







Инструмент (Номер и наименование)

Рисунок

Назначение

09500-26000
???



09500-43131
Измеритель ???



Измерение правильности регулировки ведущей
шестерни ???






ОБЩАЯ ИНФОРМАЦИЯ DS-9







ПОИСК НЕИСПРАВНОСТЕЙ

Признак неисправности

Вероятная причина

Устранение

Шум при трогании с места

Износ опоры подшипника или промежуточной опоры
Износ фланцевой вилки или скользящей вилки
Неправильная установка карданного вала ???

Замените
Замените
???

Шум и вибрации на высоких
скоростях

Биение карданного вала
Выбрано неподходящее стопорное кольцо
Износ промежуточной опоры

Замените
Отрегулируйте зазор
Замените

При движении автомобиль
уводит в одну из сторон

Фреттинг-коррозия (коррозионное истирание) шарового
шарнира вала привода колеса
Износ, чрезмерный люфт или фреттинг-коррозия
(коррозионное истирание) подшипника ступицы колеса
Неисправность элементов передней подвески или рулевого
управления

Замените

Замените

Замените или отрегулируйте

Вибрации при движении

Износ, повреждение или деформация вала привода колеса
Изношены шлицы ступицы или шлицы вала привода колеса
Износ, чрезмерный люфт или деформация (sintering)
подшипника ступицы колеса

Замените
Замените
Замените

"Шимми" (колебание колеса
при низкой скорости
движения)

Неправильная балансировка колеса
Неисправность элементов передней подвески или рулевого
управления

Замените или отрегулируйте
Замените или отрегулируйте

Повышенный шум при
движении

Износ, повреждение или деформация вала привода колеса
Изношены шлицы ступицы или шлицы вала привода колеса
Изношены шлицы полуосевой шестерни дифференциала
или шлицы вала привода колеса
Износ, чрезмерный люфт или фреттинг-коррозия
(коррозионное истирание) подшипника ступицы колеса
Ослабла затяжка гайки ступицы колеса
Неисправность элементов передней подвески или рулевого
управления

Замените
Замените
Замените

Замените

Затяните
Замените или отрегулируйте

??? ???

Замените подшипник

Задиры ???

Образование задиров, дыр в металле в результате
перегрева, вызванного отсутствием смазки или в результате
перегрузки

Замените подшипник
Проверьте правильное
смазывание сальников ???

Разрушение внутренней
обоймы подшипника

Разрушение обоймы подшипника в результате
неправильной подгонки или плохого уплотнения подшипника

Замените подшипник

Травление ???

На поверхности подшипника появляется серый или серо-
черный цвет, который обычно свидетельствует о
превышении максимально допустимой радиальной скорости
подшипника

Замените подшипник
Проверьте правильное
смазывание сальников ???

Изменение твердости ???

???

Замените подшипник

Изменение цвета ???

Появление темно-синего цвета в результате
термодинамических напряжений, вызванных отсутствием
смазки (Нормальный цвет желтый или коричневый)

Замените подшипник
Проверьте правильное
смазывание сальников и других
деталей

Усталостное отслоение

Отслоение металла от поверхности в результате усталости

Замените подшипник
Отчистите все детали,
связанные с подшипником





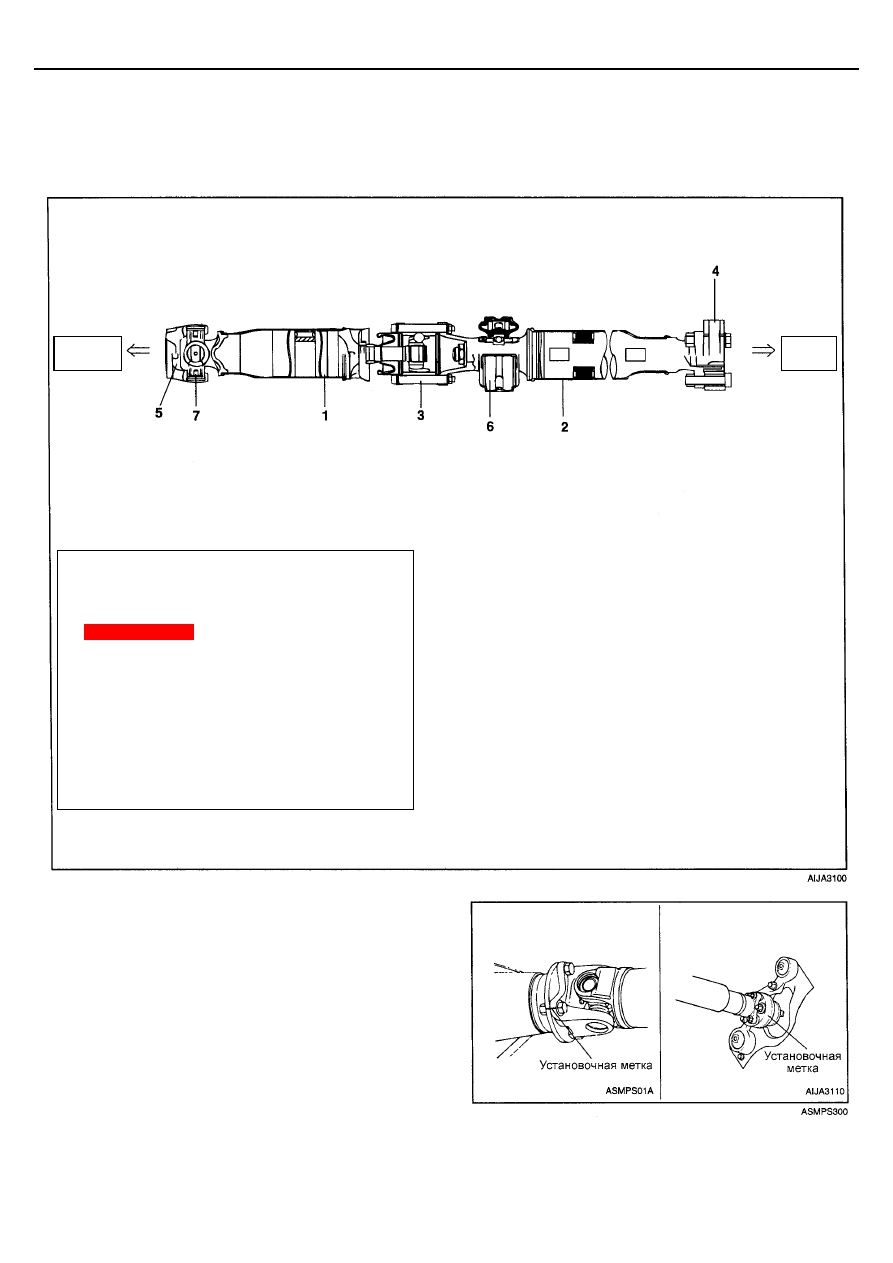

DS-10

ВАЛ ПРИВОДА КОЛЕСА И МОСТЫ







КАРДАННЫЙ ВАЛ В СБОРЕ



КАРДАННЫЙ ВАЛ



ДЕТАЛИ





СНЯТИЕ


1.  После нанесения установочных меток относительного

положения фланца карданного вала и фланца
ведущей шестерни дифференциала, снимите
карданный вал.











Перед

Зад

1. Передний карданный вал

2.

Задний карданный вал

3.

ШРУС с компенсатором длины (DOJ) в сборе

4.

Фланец

5. Фланцевая вилка
6. Промежуточная опора в сборе
7. Карданный шарнир в сборе




Порядок снятия

1. Передний карданный вал в сборе
2. Задний карданный вал в сборе
3. Промежуточная опора
