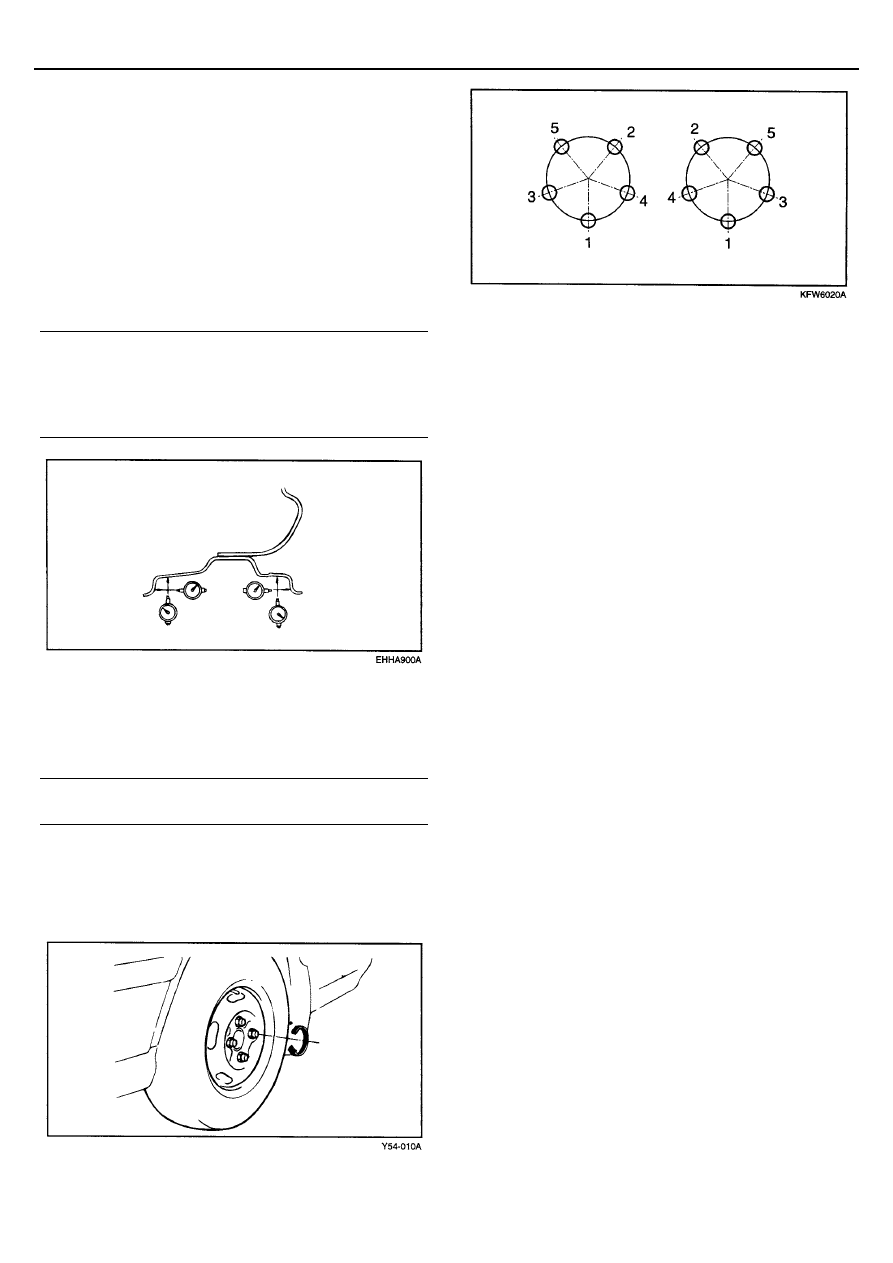

SS-22
ПОДВЕСКА
ПРИМЕЧАНИЕ
1. Изношенные или поврежденные детали передней
подвески должны быть заменены до проверки
углов установки колес.

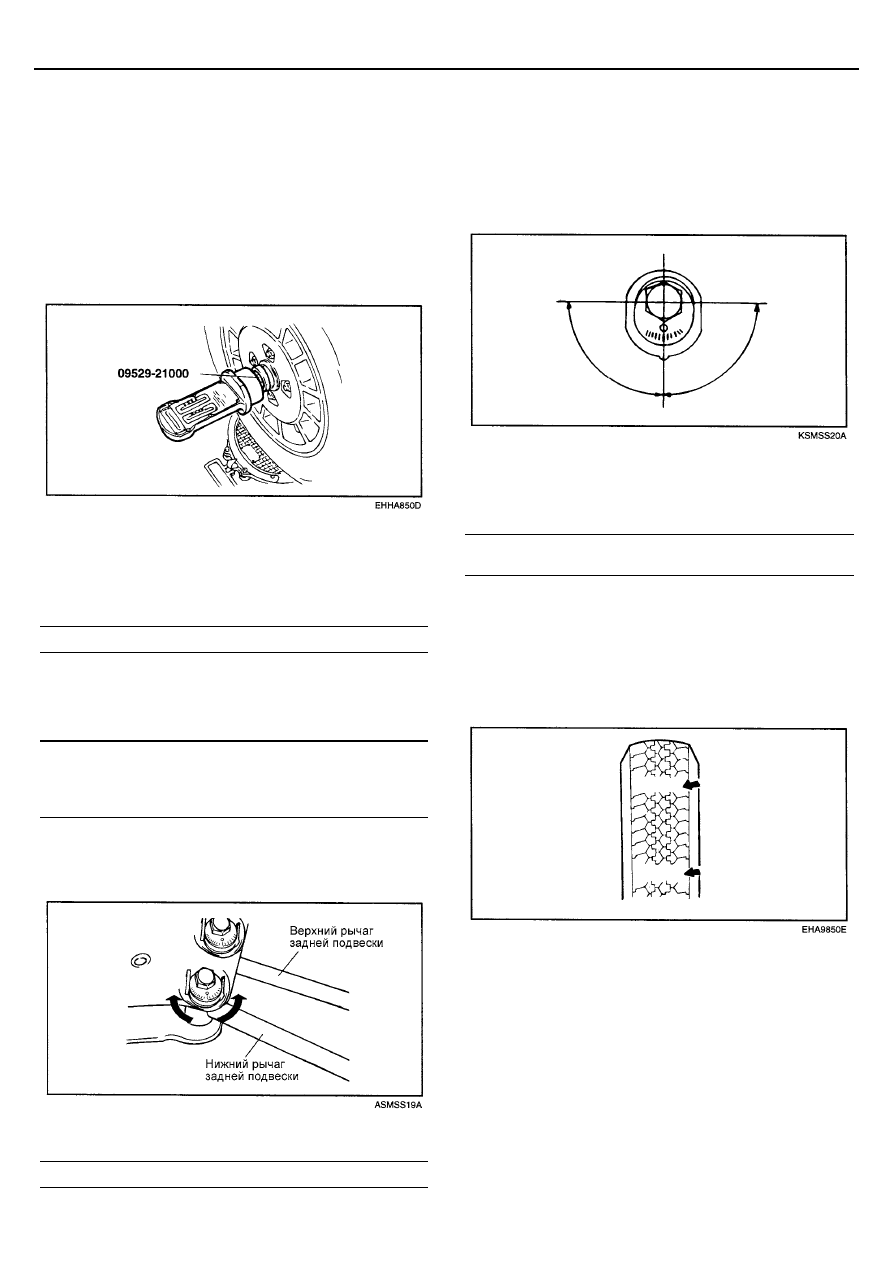

2. Для измерений углов установки колес применяется
специальное приспособление (09529-21000).
3. Продольный наклон оси поворота и развал колес
отрегулированы на заводе-изготовителе и не
подлежат регулировке в процессе эксплуатации.
4. Если продольный наклон оси поворота и развал
колес не соответствуют номинальному значению,
то замените деформированные либо
поврежденные детали подвески.
УГЛЫ УСТАНОВКИ ЗАДНИХ
КОЛЕС
СХОЖДЕНИЕ (TOE-IN)
Номинальное значение: 0
± 2 мм
ПРИМЕЧАНИЕ
1. Регулировка нижнего рычага задней подвески
проводится кулачковым болтом ????????????
Наконечник левого поперечного рычага: вращение по
часовой стрелке увеличивает схождение колес.
Наконечник правого поперечного рычага: вращение по
часовой стрелке уменьшает схождение колес.
2. При регулировке схождения кулачковый болт (cam
bolt) следует поворачивать влево или вправо
не более чем на 90
° от среднего положения.
РАЗВАЛ КОЛЕС (CAMBER)
Номинальное значение: 0
°30' ± 30'
ПРИМЕЧАНИЕ
1. Регулировка верхнего рычага задней подвески
проводится кулачковым болтом ????????????
2. Установите левую и правую пружины согласно
цветовым меткам.
3. При регулировке схождения кулачковый болт (cam
bolt) следует поворачивать влево или вправо
не более чем на 90
° от среднего положения.
ИЗНОС ШИН
1. Измерьте высоту рисунка протектора шин.
Высота рисунка протектора шин
(минимально допустимое значение): 1,6 мм
2. Если высота рисунка протектора меньше минимально
допустимого значения, то замените шину.
ПРИМЕЧАНИЕ
При достижении минимально допустимой высоты
протектора на шине появляются полоски индикатора
износа.
