ОБЩАЯ ИНФОРМАЦИЯ DS-3







МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Наименование

Момент затяжки (Нм)

Карданный вал





Гайка крепления фланцевой вилки

50 - 60



Гайка крепления промежуточной опоры карданного вала

40 - 50



Фланец крепления промежуточной опоры карданного вала

40 - 50



Самоконтрящаяся гайка

100 - 120



Гайка крепления ШРУСа с компенсатором длины (DOJ)

30 - 40



Гайка крепления ведущей шестерни ???

230 - 250

Гайка крепления вала привода колеса

200 - 260



Суппорт дискового тормоза к поворотному кулаку переднего колеса

65 - 75



Самоконтрящаяся гайка крепления шаровой опоры нижнего рычага к поворотному кулаку

100 - 120



Гайка крепления колеса

90 - 110



Передняя стойка с поворотным кулаком в сборе ???

100 - 120

Гайка крепления стабилизатора поперечной устойчивости

40 - 50

Гайка крепления наконечника рулевой тяги к поворотному кулаку

24 - 34

Крепление пыльника переднего вала привода колеса

7 - 11

Гайка крепления фланца подшипника заднего колеса

200 - 260

Болт крепления суппорта заднего тормоза

50 - 60

Болт крепления продольного рычага подвески к кулаку заднего колеса

80 - 90

Задний кронштейн крепления дифференциала

80 - 100

Кронштейн крепления дифференциала

70 - 80

Гайка крепления крышки ведущей шестерни главной передачи

190 - 250


ВНИМАНИЕ
После снятия замените самоконтрящиеся гайки
новыми.








DS-4

ВАЛ ПРИВОДА КОЛЕСА И МОСТЫ







СМАЗОЧНЫЕ МАТЕРИАЛЫ





МЕСТО ПРИМЕНЕНИЯ

РЕКОМЕНДУЕМЫЙ СМАЗОЧНЫЙ МАТЕРИАЛ

КОЛИЧЕСТВО

Соединение

ALVANIA EP #2

По необходимости

ШРУС с компенсатором длины (DOJ) в сборе

REAMAX FS NO.1

95

± 5 грамм

Центральный подшипник

ALVANIA EP #2

По необходимости

Вал привода колеса "TJ+BJ"



2.0L (МКПП)





ШРУС "Бирфильда" (BJ)

CENTOPLEX 278M/136K

110

± 6 грамм





(в корпус: 55

±3 грамм, в

защитный чехол: 55

±3 грамм)



ШРУС "Трипод" (TJ)

KLK TJ 41-182

120

± 6 грамм

2,4 (МКПП)



(в корпус: 75

±3 грамм, в

защитный чехол: 45

±3 грамм)



ШРУС "Бирфильда" (BJ)

CENTOPLEX 278M/136K

115

± 6 грамм





(в корпус: 60

±3 грамм, в

защитный чехол: 55

±3 грамм)



ШРУС "Трипод" (TJ)

KLK TJ 41-182

145

± 6 грамм



(в корпус: 100

±3 грамм, в

защитный чехол: 45

±3 грамм)

Вал привода колеса " DOJ + BJ " (Для моделей 2,7 (АКПП))





ШРУС "Бирфильда" (BJ)

CENTOPLEX 278M/136K

135

± 6 грамм



(в корпус: 70

±3 грамм, в

защитный чехол: 65

±3 грамм)



ШРУС с компенсатором длины (DOJ)

AMBLYGON TA 10/2A

105

± 6 грамм



(в корпус: 65

±3 грамм, в

защитный чехол: 40

±3 грамм)

Вал привода колеса " DOJ + BJ " (Задний вал)





ШРУС "Бирфильда" (BJ)

CENTOPLEX 278M/136K

115

± 6 грамм



(в корпус: 60

±3 грамм, в

защитный чехол: 55

±3 грамм)



ШРУС с компенсатором длины (DOJ)

AMBLYGON TA 10/2A

100

± 6 грамм



(в корпус: 60

±3 грамм, в

защитный чехол: 40

±3 грамм)

Картер дифференциала

Масло для гипоидных передач

((SHELL SPIRAX AX), GL-5 по классификации API,
вязкостью SAE80W-90 или равнозначное)

1,1 литра



ГЕРМЕТИКИ И КЛЕИ

Место применения

Наименование уплотнительного материала

Резьбовые отверстия ведомой шестерни главной передачи LOCTITE

#262

или равнозначная

Контактные поверхности крышки картера дифференциала и картера
дифференциала

THREEBOND #1215 или равнозначная





ОБЩАЯ ИНФОРМАЦИЯ DS-5







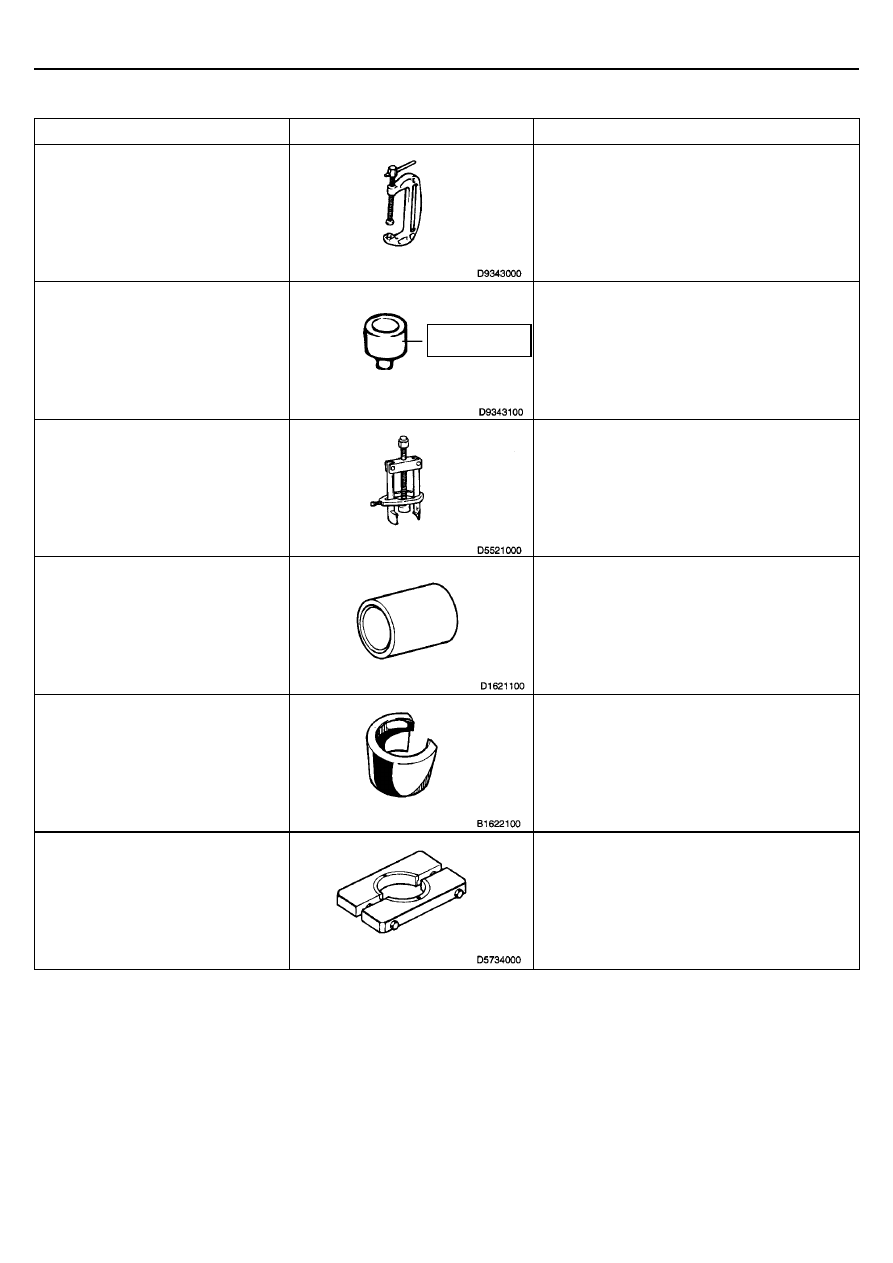

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент (Номер и наименование)

Рисунок

Назначение

09493-43000
Универсальный съемник карданных
шарниров




Сборка и разборка карданных шарниров
(Используется совместно с 09432-43100)


09493-43100
Приспособление для установки
карданных шарниров



Сборка и разборка карданных шарниров
(Используется совместно с 09452-43000)

09455-21000
Съемник подшипников и шестерней



•

Снятие промежуточной опоры карданного
вала

•

Снятие внутренней обоймы подшипника
ступицы колеса (Используется совместно с
09545-34100)



09216-21100
Обойма съемника втулок



Снятие ???
(Используется совместно с 09457-34000)

09216-22100
Обойма съемника втулок



•

Снятие внешней обоймы подшипника
ступицы переднего колеса



(Используется совместно с 09532-32000)

•

Установка ???

09457-34000
Съемник подшипников



Снятие ???
(Используется совместно с 09216-21100)





Втулка???

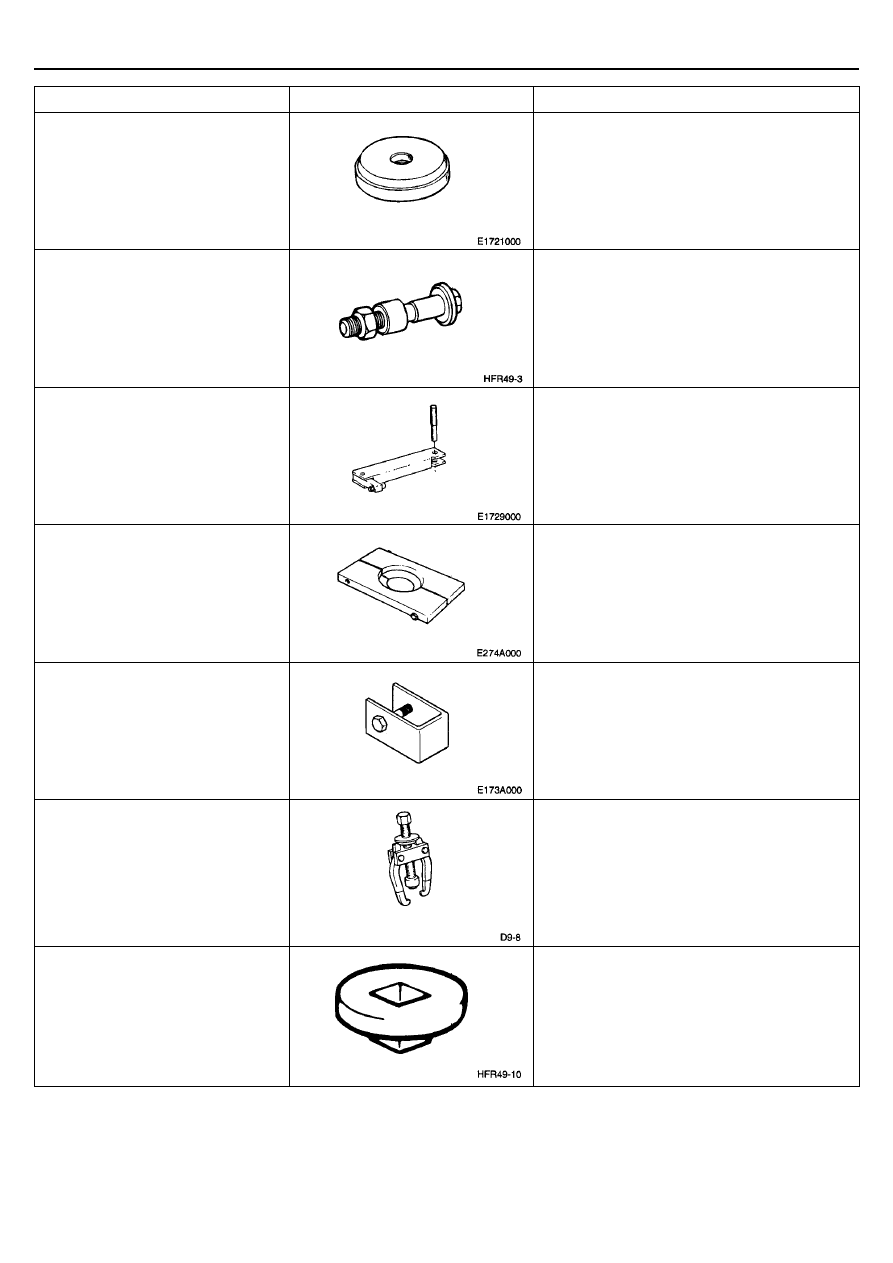

DS-6

ВАЛ ПРИВОДА КОЛЕСА И МОСТЫ







Инструмент (Номер и наименование)

Рисунок

Назначение

09457-21000
Оправка для установки сальника



Установка сальника ведущей шестерни
дифференциала

09451-21500
Оправка для переднего колеса
снятия ступицы



Снятие и установка ступицы переднего колеса
(Используется совместно с 09517-29000 и
09517-3A000)


09517-29000
Подставка для поворотного кулака



Снятие и установка ступицы переднего колеса
(Используется совместно с 09517-3A000 и
09517-21500)

09527-4A000
Съемник подшипников



Снятие заднего подшипника ведущей шестерни
дифференциала

09517-3A000




Снятие ступицы переднего колеса
(Используется совместно с 09517-21500 и
09517-29000)

09517-43001
Съемник подшипника



•

Снятие подшипника ступицы заднего
колеса

•

Снятие бокового подшипника
дифференциала

09532-11600
Переходник для измерения
предварительного натяга
(инструментальная головка)




Измерение предварительного натяга
подшипника ступицы переднего колеса.
(Используется совместно с динамометрическим
ключом)
