SS-14

ПОДВЕСКА







7.  Проверьте начальный момент вращения шаровой

опоры стабилизатора поперечной устойчивости.



При наличии трещин или разрывов защитного
чехла шарового шарнира замените его и добавьте
смазку в шаровой шарнир.

Несколько раз покачайте палец шаровой опоры
стабилизатора поперечной устойчивости для
проверки ослабления.

Наверните самоконтящуюся гайку на палец
шаровой опоры и измерьте начальный момент
вращения.


Номинальный момент:


0,7 – 2,0 Нм


ПРИМЕЧАНИЕ
• ????????????????

• ????????????????



Если момент вращения пальца превышает
номинальный момент, замените стабилизатор
поперечной устойчивости.

Если момент вращения пальца меньше
номинального момента, то шаровая опора может
использоваться дальше, если нет износа или
чрезмерных трещин.







СБОРКА


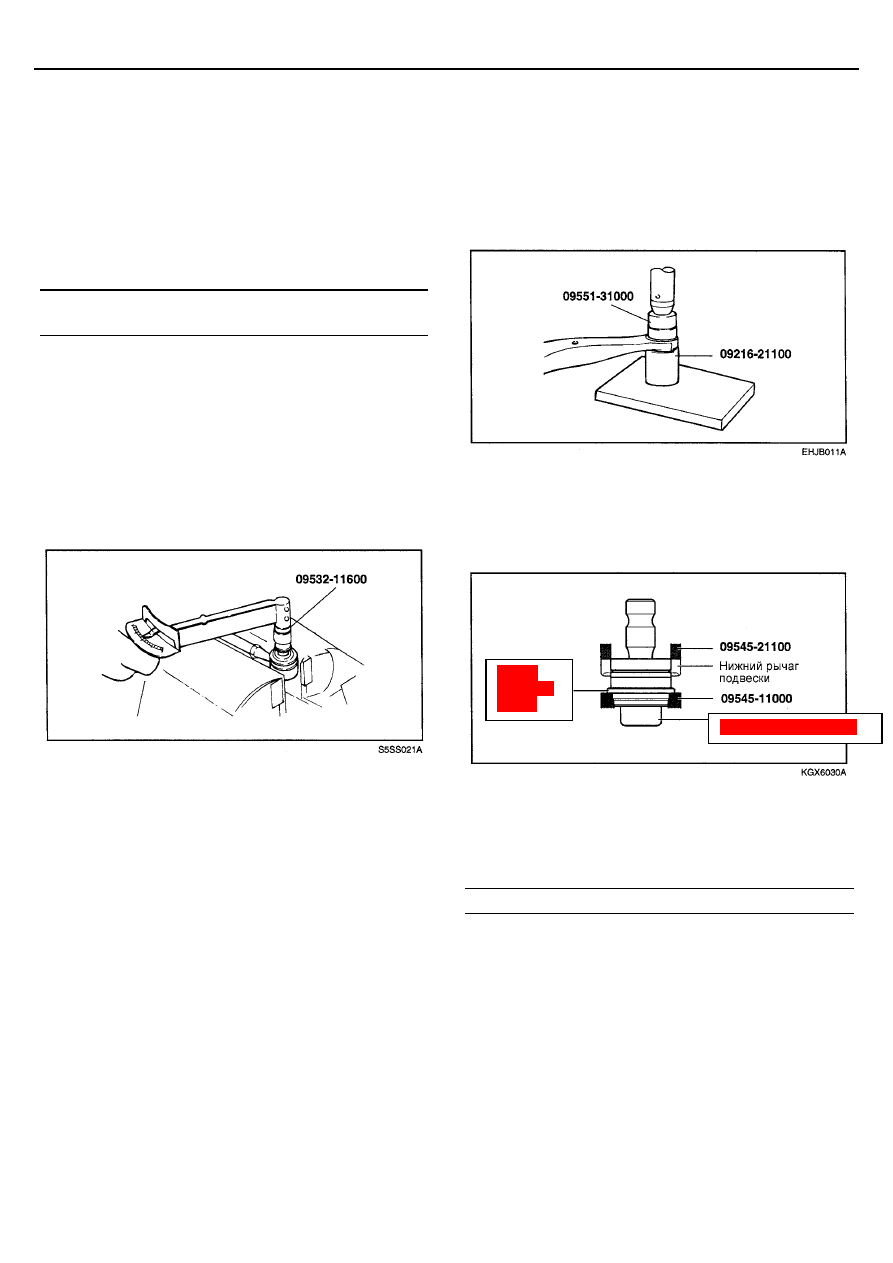

1.  Используя специальный инструмент, запрессуйте

втулку нижнего рычага подвески.


ПРИМЕЧАНИЕ
Номинальное усилие для запрессовки втулки: более  50
Н





2.  Удерживая палец шаровой опоры, запрессуйте палец

во втулку нижнего рычага подвески.


ПРИМЕЧАНИЕ
Не запрессовывайте защитную крышку шаровой опоры.





3.  Используя плоскогубцы, установите стопорное кольцо.

Удерживая ???

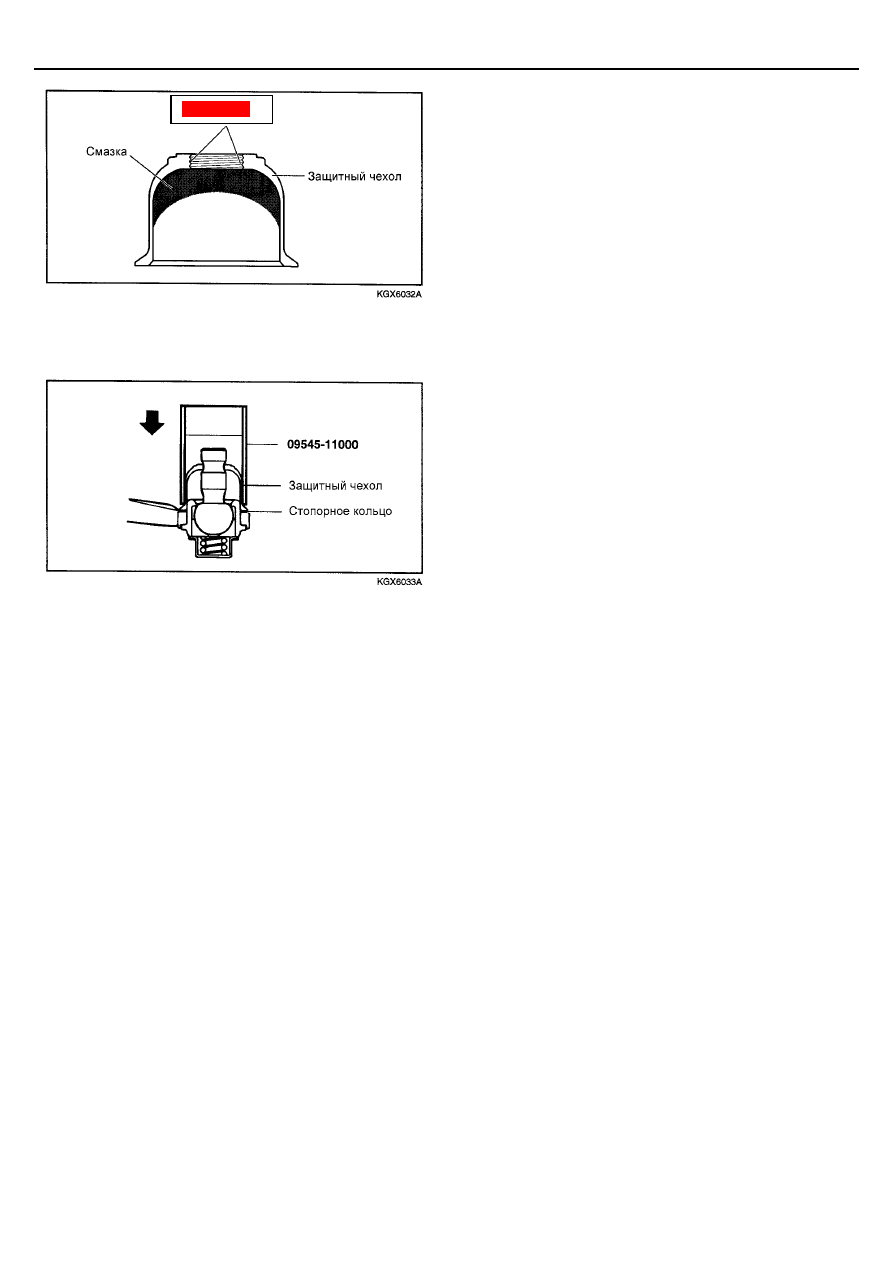

4.  Нанесите смазку на внутреннюю кромку защитного

чехла и во внутреннюю часть защитного чехла.


Смазка: Sunlight MB-2 или равнозначная





Защитная крышка???

Палец
Шаровой
опоры

ПЕРЕДНЯЯ ПОДВЕСКА SS-15










5.  Используя специальный инструмент, установите

защитный чехол на место и зафиксируйте стопорным
кольцом.













Кромка???

SS-16

ПОДВЕСКА







ЗАДНЯЯ ПОДВЕСКА



ЗАДНЯЯ СТОЙКА

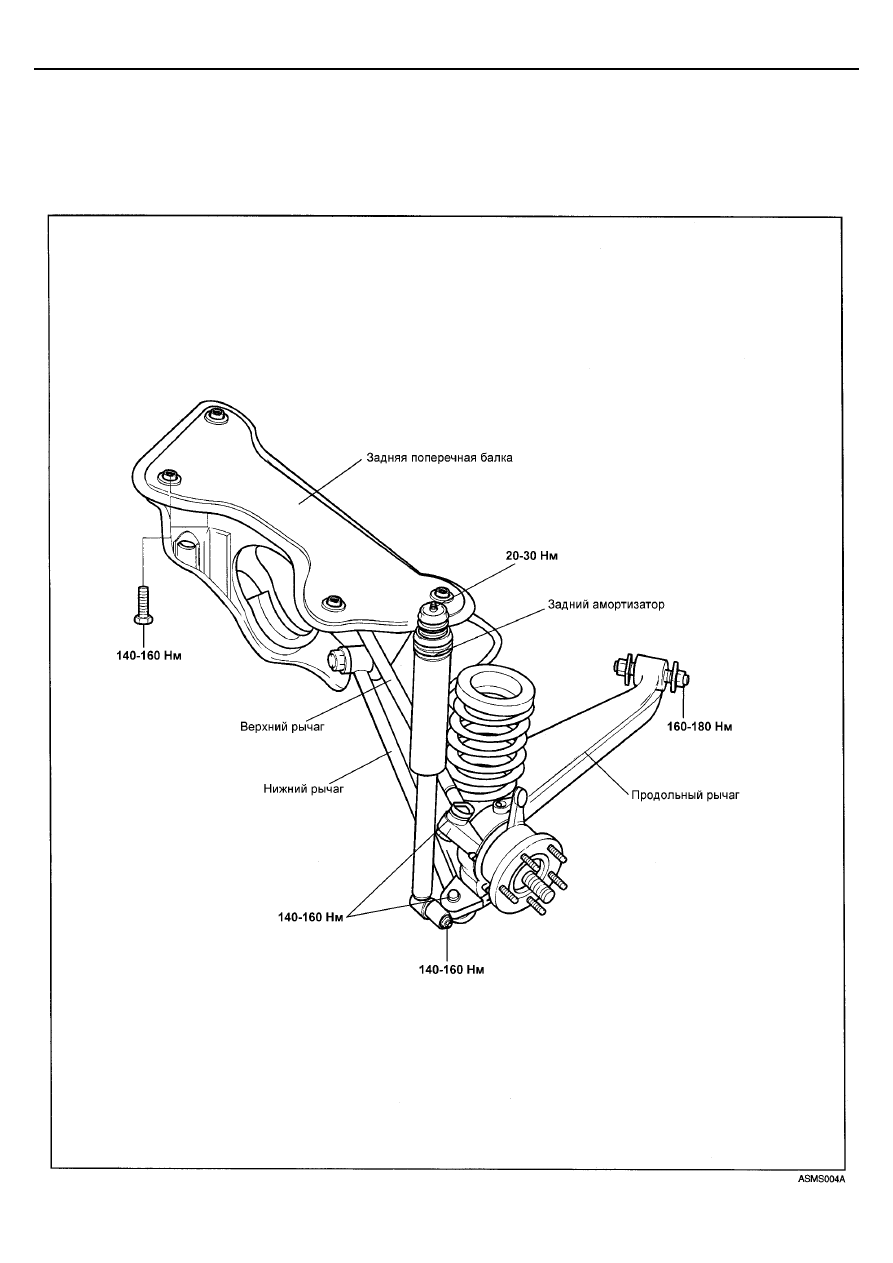

ДЕТАЛИ







ЗАДНЯЯ ПОДВЕСКА SS-17







СНЯТИЕ


1.  Снимите колесо.

2.  Снимите фланцевую гайку и тормозной суппорт в

сборе.


3.  Отсоедините механизм стояночного тормоза.

4.  Отсоедините провод датчика частоты вращения колеса

и трос привода стояночного тормоза.


5.  Снимите задний амортизатор в сборе.

ПРИМЕЧАНИЕ


При снятии заднего амортизатора снимите болт
крепления заднего амортизатора. ??????
поддерживайте продольный рычаг.








Если задний амортизатор снят, то пружина
снимается легко.


6.  Снимите задний вал привода колеса с заднего моста в

сборе.


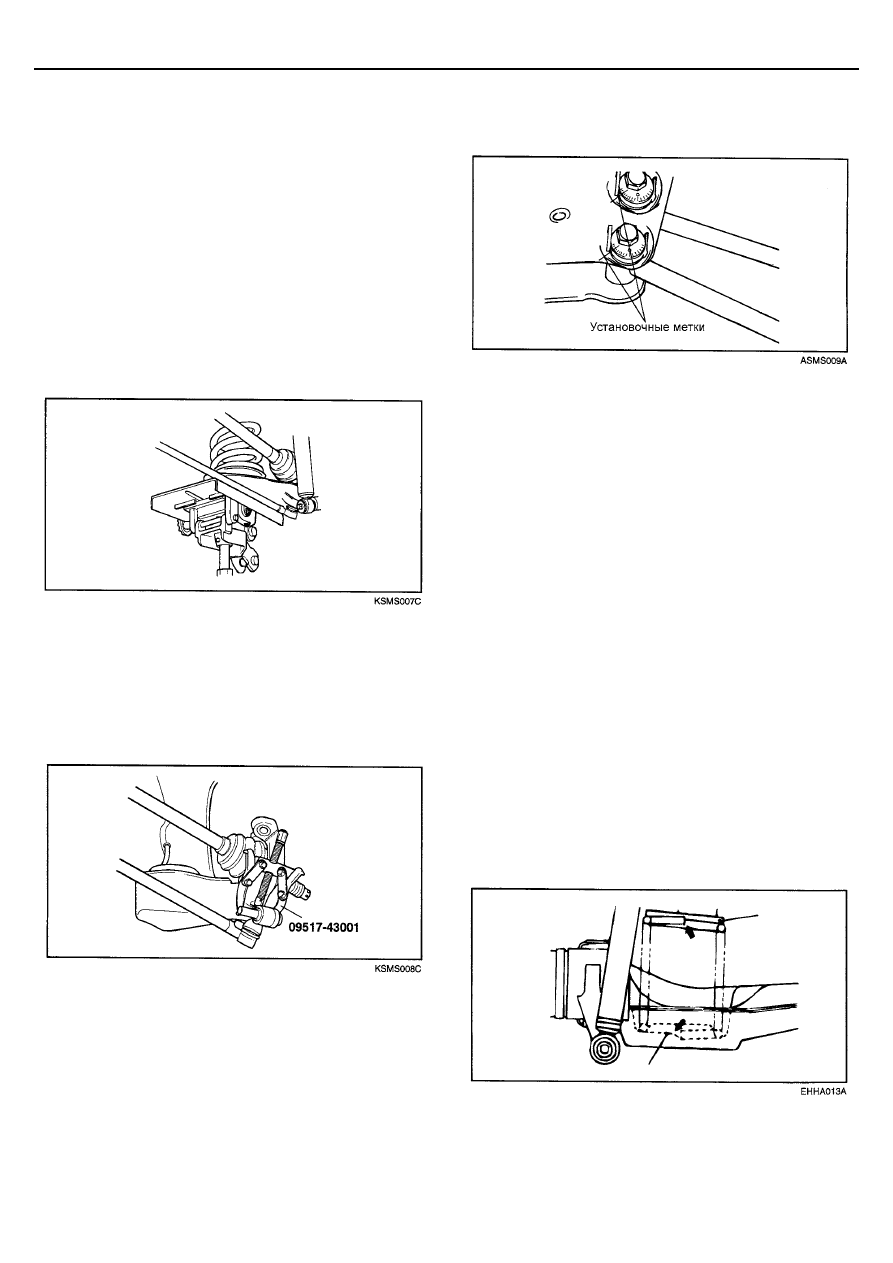

7.  Используя специальный инструмент, снимите верхний

и нижний рычаги задней подвески.









ПРИМЕЧАНИЕ
Нанесите установочные метки на заднюю поперечную
балку и кулачки.





8.  Снимите продольный рычаг полностью.

9.  Снимите карданный вал.

ПРИМЕЧАНИЕ
Процедура снятия карданного вала описана на
странице DS-9.

10.  Ослабьте крепления глушителя для облегчения

доступа.


ПРИМЕЧАНИЕ
Когда задняя поперечная балка снята, Вы можете
предотвратить ??????? между глушителем и ???????.

11.  Снимите заднюю поперечную балку. Обеспечте зазор

между топливным баком и картером дифференциала.


ПРИМЕЧАНИЕ
Сначала снимите два болта крепления дифференциала
и задней поперечной балки , затем четыре болта
крепления ??????? к кузову.


УСТАНОВКА


1.  Установка производится в порядке, обратном снятию.

2.  Совместите верхний и нижний торцевые витки пружины

с соответствующими выемками на верхней и нижней
чашках стойки.
