Hyundai Santa Fe (2001-2006 год). Руководство - часть 106

SS-10

ПОДВЕСКА







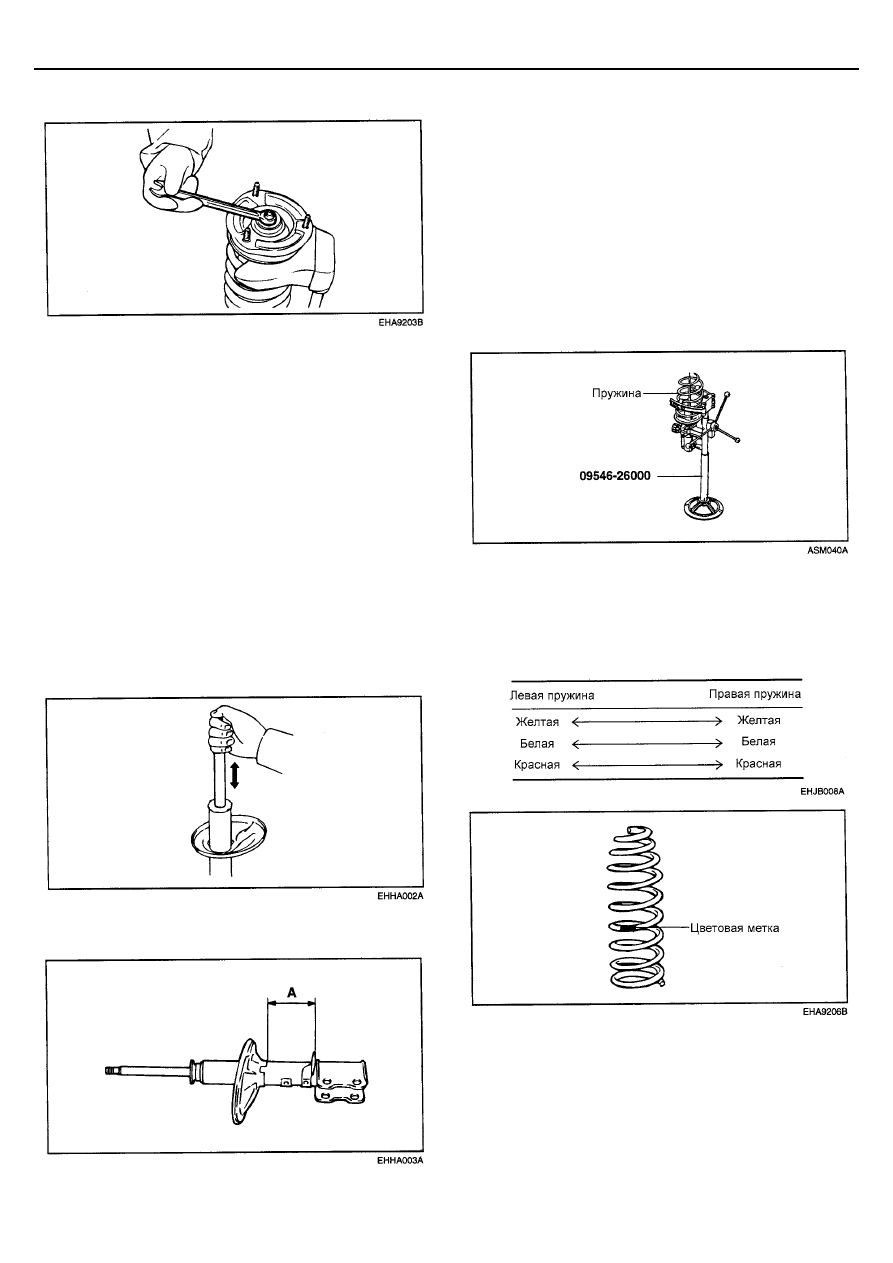

3.  Снимите самоконтрящуюся гайку.





4.  Снимите шайбу, демпфирующую опору стойки в сборе,

верхнюю чашку пружины, верхнюю проставку пружины,
буфер хода сжатия, защитный чехол, пружину и
нижнюю проставку пружины.



ПРОВЕРКА


1.  Проверьте резиновые детали на отсутствие

повреждений или ухудшения технического состояния.


2.  Проверьте пружину на отсутствие износа или

деформации (проседание и снижение жесткости).


3.  Возьмите шток амортизатора и нажмите. Переместите

шток амортизатора вверх-вниз несколько раз.
Проверьте амортизатор на отсутствие постороннего
шума и ненормального сопротивления перемещению
штока.


4.  Проверьте амортизатор на отсутствие повреждений

или на отсутствие подтекания жидкости.







УТИЛИЗАЦИЯ СТОЙКИ










1.  Выдвиньте шток амортизатора до упора.

2.

Просверлите отверстие в месте, отмеченном "А" на
рисунке, и выпустите газ из амортизатора.


ВНИМАНИЕ
Сам по себе газ безвреден, однако при его выходе из
отверстия может вылететь стружка, оставшаяся после
сверления, поэтому будьте осторожны.


СБОРКА


1.  С помощью съемника-стяжки пружины подвески,

полностью сожмите пружину стойки.






ПРИМЕЧАНИЕ
•

Не применяйте пневматический инструмент
(ударный гайковерт).

•

Устанавливайте пружину, соответствующую
классификации нагрузки.

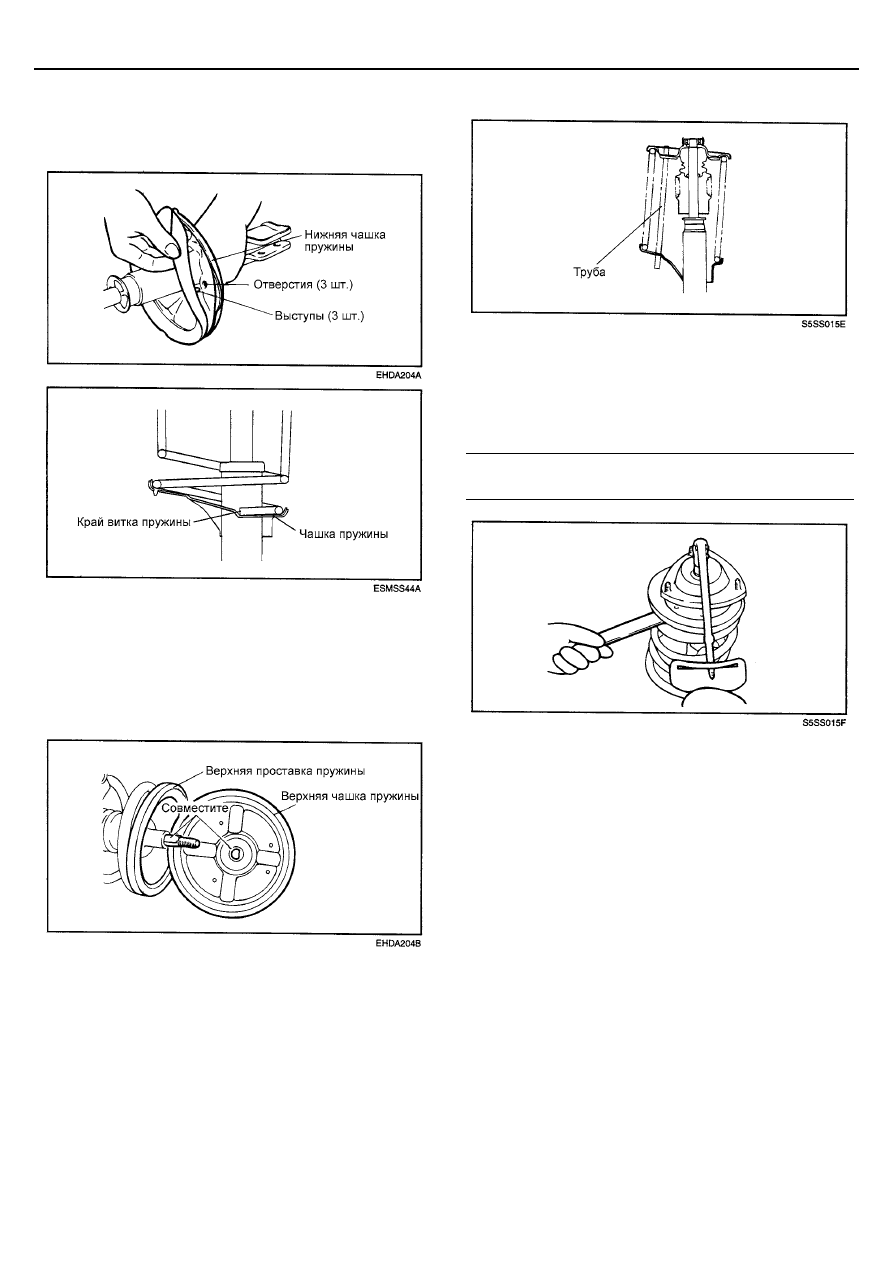

2.  Установите нижнюю проставку пружины так, чтобы

выступы совпали с отверстиями нижней чашки
пружины.



ПЕРЕДНЯЯ ПОДВЕСКА SS-11







ПРИМЕЧАНИЕ
Совместите верхний и нижний торцевые витки
пружины с соответствующими выемками на верхней и
нижней чашках стойки.





3.  Установите верхнюю чашку пружины на шток

амортизатора.


ПРИМЕЧАНИЕ
Совместите плоскую часть D-образного отверстия
верхней чашки пружины с лыской безрезъбовой части
штока амортизатора.






 4.






5.  Временно установите новую самоконтящуюся гайку.

6.  Снимите специальный инструмент.

7.  Затяните самоконтрящуюся гайку указанным

моментом.


Момент затяжки
Самоконтрящаяся гайка штока: 60 – 70 Нм






ВНИМАНИЕ
Не повредите шток амортизатора инструментом.



SS-12

ПОДВЕСКА

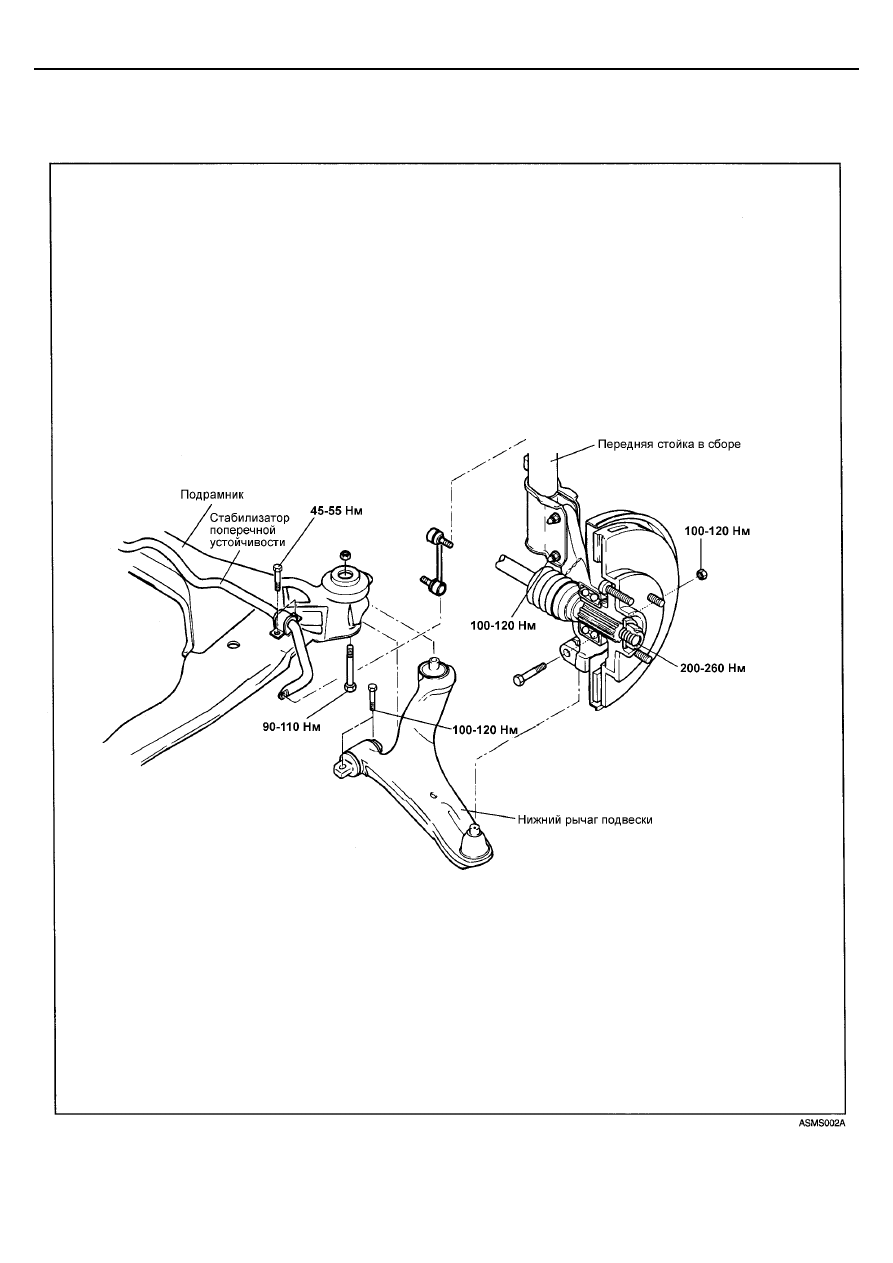

НИЖНИЙ РЫЧАГ



ДЕТАЛИ







ПЕРЕДНЯЯ ПОДВЕСКА SS-13







СНЯТИЕ



1.  Снимите переднее колесо.

2.  Ослабьте болт крепления шаровой опоры нижнего

рычага подвески к поворотному кулаку.


3.  Снимите три болта крепления нижнего рычага

подвески к подрамнику.



УСТАНОВКА


1.  Установка производится в порядке, обратном снятию.


РАЗБОРКА

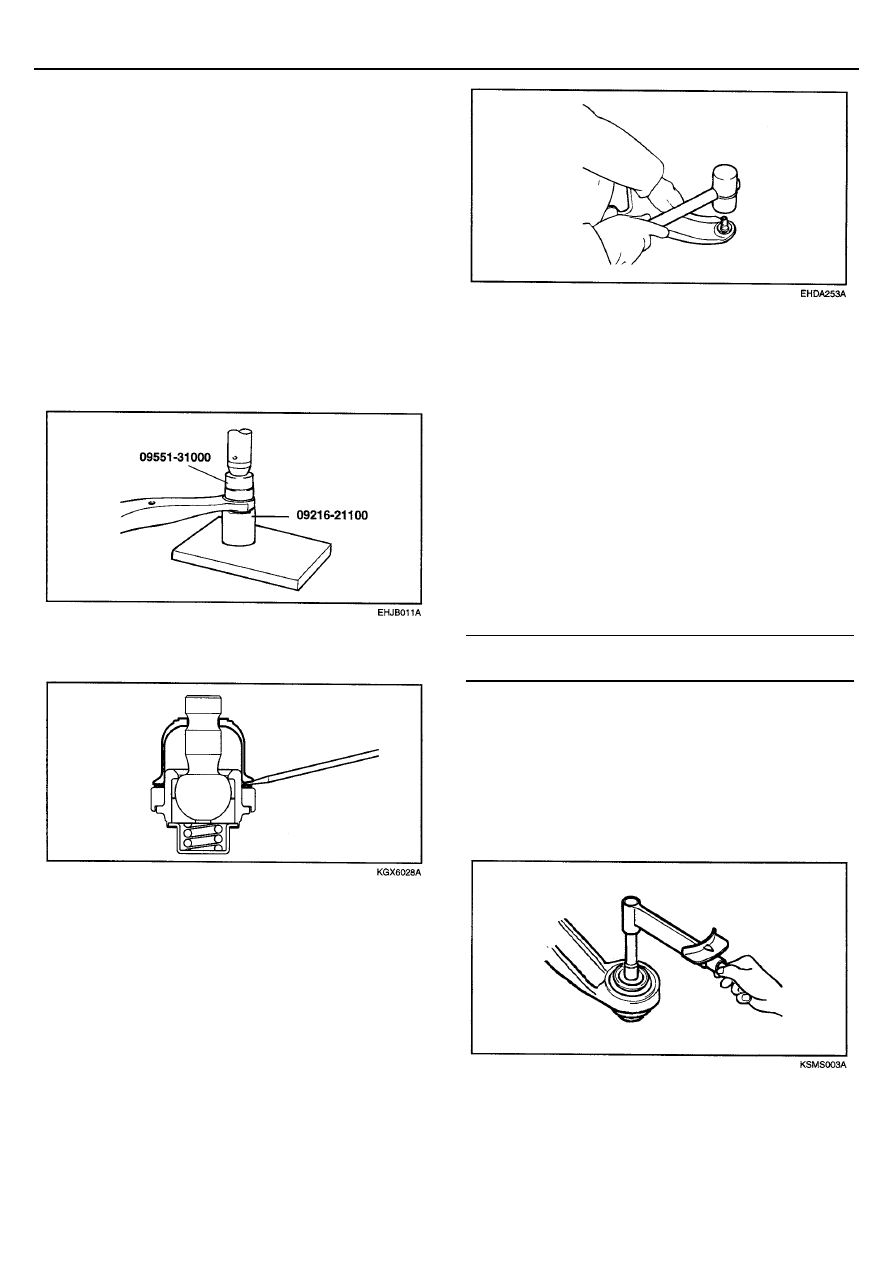

1.  Используя специальный инструмент, снимите втулку

нижнего рычага подвески.






2.  Используя плоскую отвертку, снимите защитный чехол

шаровой опоры нижнего рычага подвески.






3.  Снимите стопорное кольцо.

4.  Используя пластиковый молоток, снимите шаровую

опору из нижнего рычага подвески в сборе.







ПРОВЕРКА


1.  Проверьте втулку на отсутствие износа и деформации.

2.  Проверьте нижний рычаг подвески на отсутствие

изгибов и других повреждений.


3.  Проверьте защитный чехол шаровой опоры на

отсутствие трещин. Если на защитном чехле имеются
трещины, замените шаровую опору в сборе.


4.  Проверьте соединительный болт нижнего рычага

подвески.


5.  Несколько раз покачайте палец шаровой опоры

нижнего рычага для проверки ослабления.


6.  Проверьте момент вращения пальца шаровой опоры

нижнего рычага.


Номинальный момент:


1,5 – 3,5 Нм


ПРИМЕЧАНИЕ
Измерьте????????????????????


а.  Если момент вращения пальца превышает

номинальный момент, замените шаровую опору в
сборе.

б.  Если момент вращения пальца меньше

номинального момента, то шаровая опора может
использоваться дальше, если нет повреждений.
