СИСТЕМА ТОПЛИВОПОДАЧИ FL-95

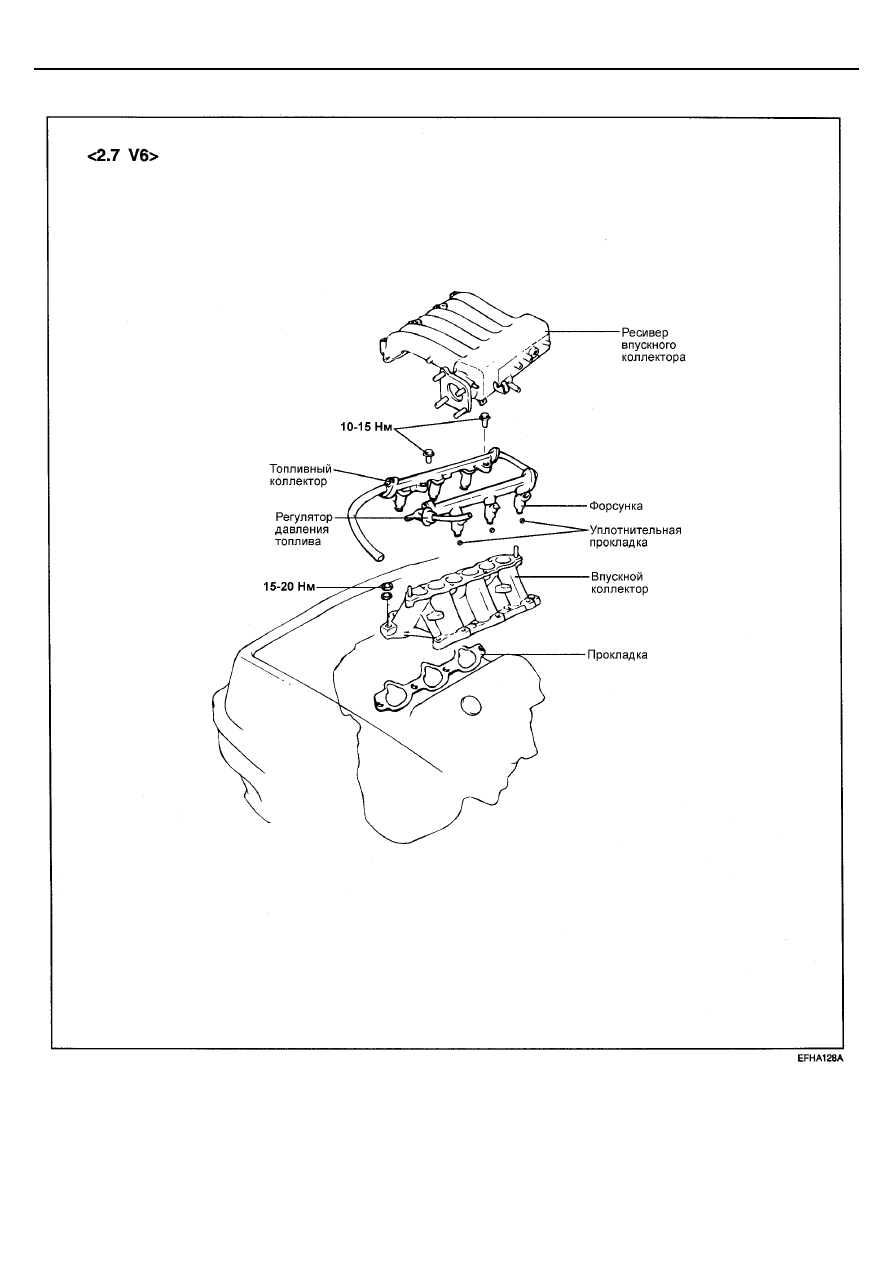

ДЕТАЛИ












FL-96

ТОПЛИВНАЯ СИСТЕМА







СНЯТИЕ


1.   Стравите остаточное давление из топливопроводов

высокого давления, чтобы не допустить
разбрызгивания топлива.


ВНИМАНИЕ
Вследствие наличия остаточного давления в
топливопроводе высокого давления, накройте
топливный фильтр ветошью для предотвращения
разбрызгивания топлива.

2.   Снимите топливный коллектор вместе с форсунками.


УСТАНОВКА


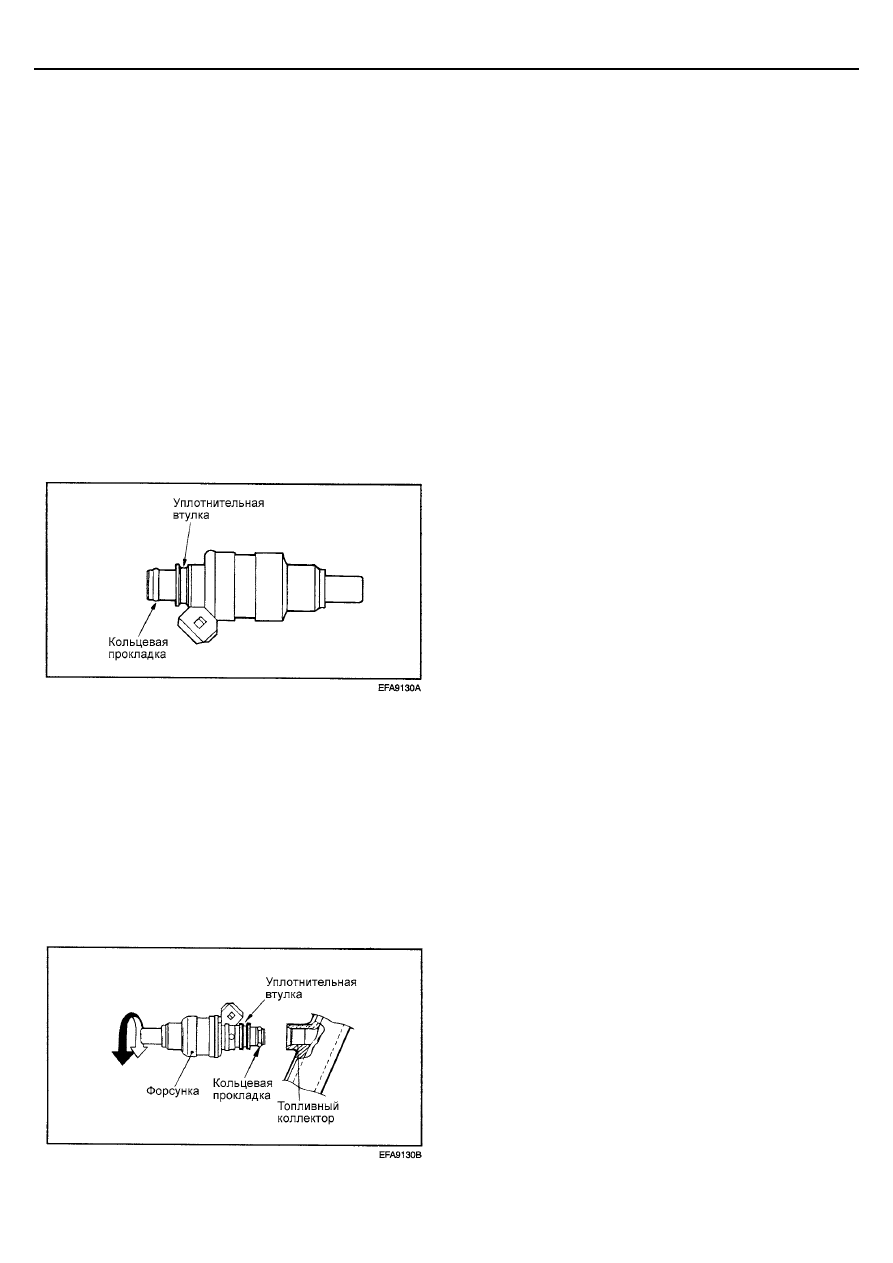

1.   Установите новое уплотняющее кольцо корпуса

форсунки и новую кольцевую прокладку распылителя
форсунки.


2.   Перед установкой нанесите немного веретенного

масла или бензина на кольцевую прокладку
распылителя форсунки.






3.   Поворачивая вправо-влево форсунку, осторожно

установите ее в топливный коллектор (прим.перев.: не
повредите кольцевую прокладку).


4.   После установки проверьте, плавно ли поворачивается

форсунка в топливном коллекторе.


ПРИМЕЧАНИЕ
Если форсунка не поворачивается в топливном
коллекторе плавно, то, возможно, произошло
защемление кольцевой прокладки. В таком случае
отсоедините форсунку от топливного коллектора,
снова вставьте ее в топливный коллектор и проверьте,
плавно ли она поворачивается.













СИСТЕМА ТОПЛИВОПОДАЧИ FL-97







ТОПЛИВОПРОВОДЫ И ЛИНИИ
ОТВОДА ПАРОВ ТОПЛИВА

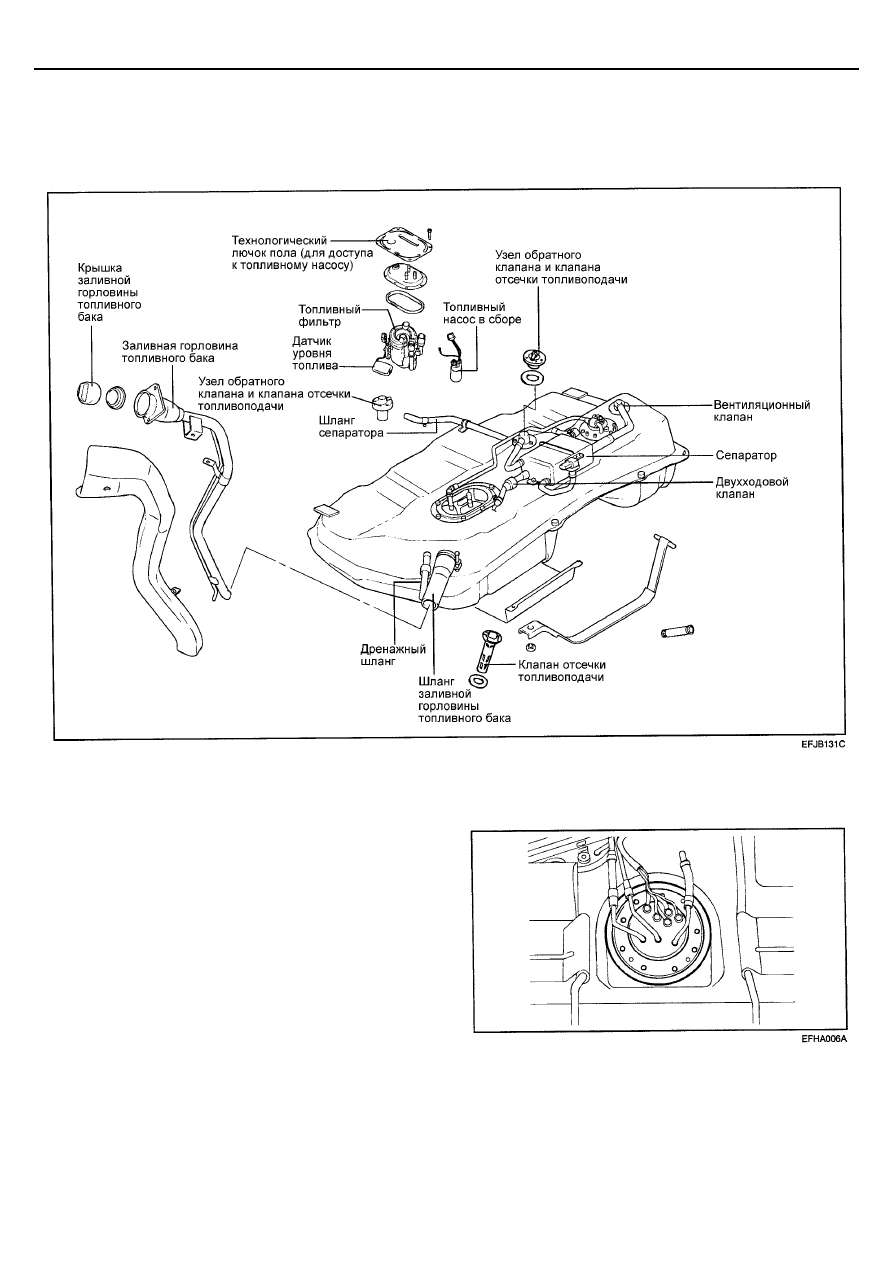

ДЕТАЛИ













СНЯТИЕ


1.   Снимите крышку заливной горловины топливного бака

для снижения давления в баке.



Поднимите автомобиль

и отсоедините разъем топливного насоса.


ВНИМАНИЕ
1.   Снизьте остаточное давление в топливной системе

перед отсоединением топливных трубок или
шлангов: это предотвратит разбрызгивание
топлива.

2.   В процессе отсоединения топливных трубок или

шлангов, закройте это место чистой ветошью.




 2.



Отверните винты крепления топливного насоса, затем
извлеките топливный насос в сборе из топливного
бака.






3.   Отсоедините шланг и линию возврата топлива.

4.   Отсоедините шланг и линию удаления паров топлива.





FL-98

ТОПЛИВНАЯ СИСТЕМА







ПРОВЕРКА


1.   Проверьте топливные трубки и шланги на отсутствие

трещин, деформаций, и повреждений.


2.   Проверьте электромагнитный клапан продувки

адсорбера на отсутствие засорений.


3.   Проверьте топливный насос в сборе на отсутствие

засорений и повреждений.



УСТАНОВКА


1.   Подсоедините шланг системы улавливания паров

топлива и шланг возврата топлива.
•

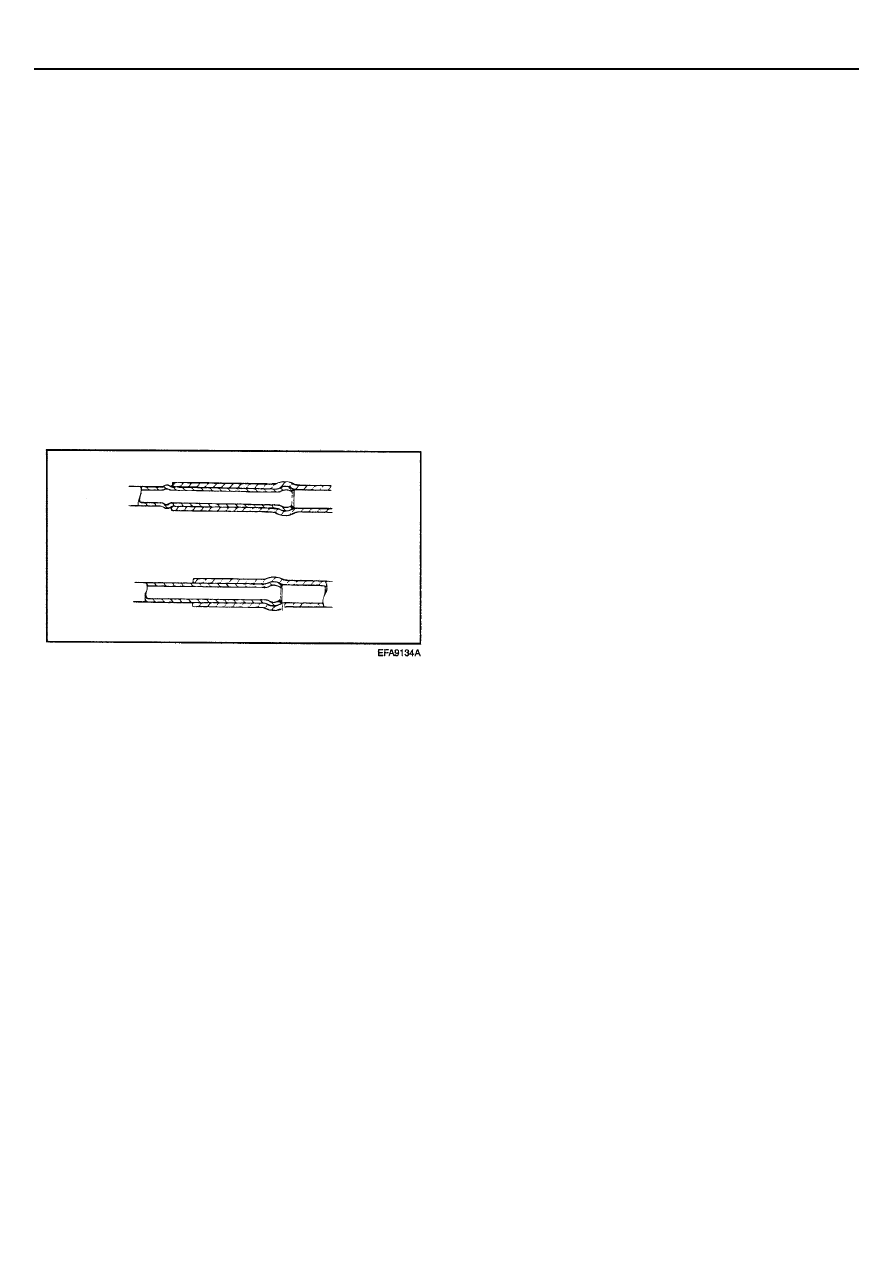

Если топливная линия имеет ступенчатую
структуру, подсоедините топливный шланг так, как
показано на рисунке.

•

Если же топливная линия не имеет ступенчатой
структуры, необходимо просто надежно надеть
шланг на топливную линию.






2.   Установите топливный насос в сборе и закрепите его

установочными болтами.
