СИСТЕМА УПРАВЛЕНИЯ РАСПРЕДЕЛЕННЫМ ВПРЫСКОМ ТОПЛИВА (MFI)

FL-87







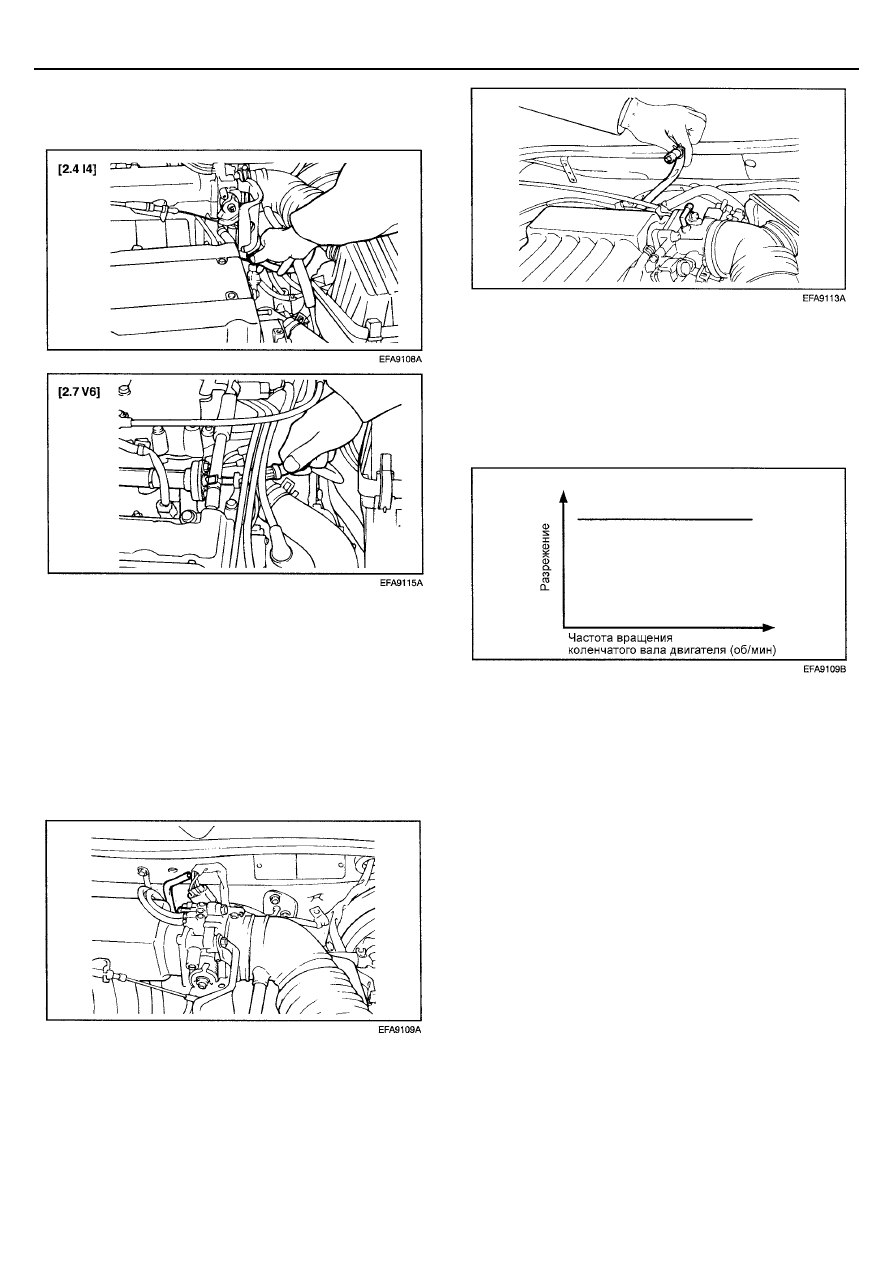

3.   Пережмите пальцами топливный шланг, чтобы

почувствовать пульсацию топлива при работающем
топливном насосе.







ПРОВЕРКА ВАКУУМНОГО КАНАЛА
СИСТЕМЫ УДАЛЕНИЯ ПАРОВ
ТОПЛИВА



УСЛОВИЯ ПРОВЕРКИ


Температура охлаждающей жидкости: 80 - 95

°С


1.   Отсоедините вакуумный шланг от штуцера системы

удаления паров топлива на корпусе дроссельной
заслонки и подсоедините вакуумный насос.












2.   Запустите двигатель и убедитесь в том, что по мере

увеличения оборотов двигателя, разрежение
постоянно увеличивается.


ПРИМЕЧАНИЕ
Отсутствие разрежения означает засорение вакуумного
канала в корпусе дроссельной заслонки и его
необходимо прочистить.






ПРОВЕРКА ДАВЛЕНИЯ ТОПЛИВА


1.   Снизьте внутреннее давление в топливной системе и

шлангах:



•

Отсоедините разъем топливного насоса со
стороны жгута проводов

•

Запустите двигатель и после того как он заглохнет,
выключите зажигание.

•

Отсоедините отрицательный вывод
аккумуляторной батареи

•

Подсоедините разъем топливного насоса со
стороны жгута проводов


2.   Отсоедините топливную трубку от топливного

коллектора.


ВНИМАНИЕ
Вследствие наличия остаточного давления в
топливопроводе высокого давления, накройте
ветошью место соединения шланга с топливным
коллектором для предотвращения разбрызгивания
топлива.

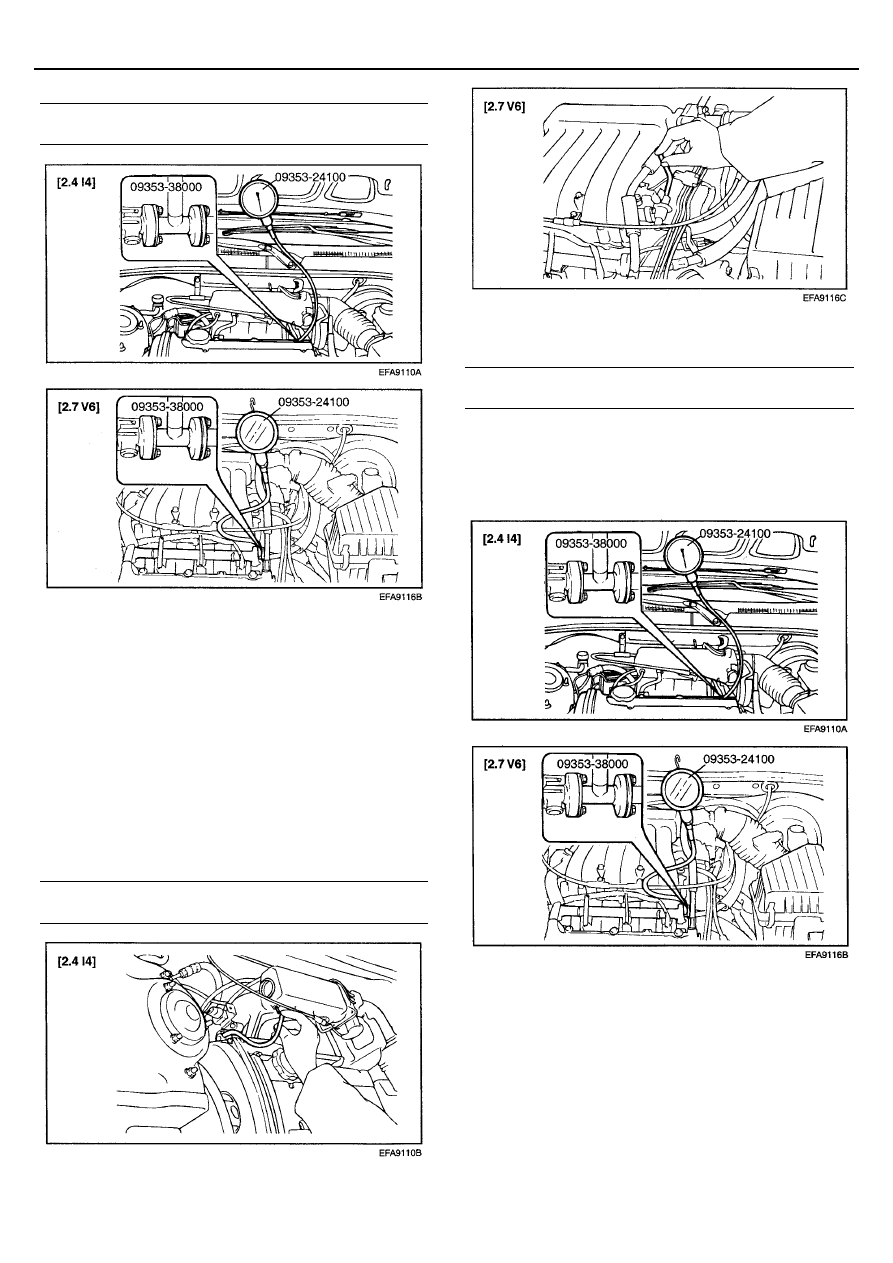

3.   Соберите узел для измерения давления (адаптер и

измерительный прибор) и подсоедините его к
топливной трубке и топливному коллектору. Закрепите
собранные детали номинальным давлением.





FL-88

ТОПЛИВНАЯ СИСТЕМА








Момент затяжки
Манометр к топливному коллектору: 25 - 35 Нм





4.   Подсоедините отрицательный вывод к аккумуляторной

батарее.


5.   Подайте напряжение аккумуляторной батареи к

сервисному выводу топливного насоса и активируйте
топливный насос. По мере роста давления топлива в
системе, убедитесь в отсутствии подтекания топлива
через соединения.


6.   Запустите двигатель и дайте ему работать на холостом

ходу.


7.   Отсоедините вакуумный шланг от регулятора давления

и заглушите шланг пробкой. Измерьте давление
топлива в системе при работе двигателя на холостом
ходу.


Номинальное значение:


320 - 340 кПа













8   Измерьте давление топлива, когда вакуумный шланг

подсоединен к регулятору давления топлива.


Номинальное значение:


Приблизительно 255 кПа


9.   Если выполненные в п.7 и 8 измерения не

соответствуют номинальным значениям, с помощью
таблицы, приведенной ниже, попробуйте определить
возможную причину неисправности и выполнить
необходимые восстановительные работы.










СИСТЕМА УПРАВЛЕНИЯ РАСПРЕДЕЛЕННЫМ ВПРЫСКОМ ТОПЛИВА (MFI)

FL-89







Условия проверки

Возможная причина неисправности

Способ устранения неисправности

•

Засорен топливный фильтр

•

Утечки топлива в линию возврата
из-за неплотной посадки клапана
регулятора давления

•

Замените топливный фильтр

•

Замените регулятор давления
топлива

Давление топлива в системе слишком
мало

•

Низко развиваемое давление
топливным насосом

•

Проверьте состояние
топливозаборника в баке или
замените топливный насос.

Давление топлива в системе слишком
высоко

•

Заедание клапана регулятора
топливного насоса

•

Засорение или перегиб трубки или
шланга возврата топлива

•

Замените регулятор давления
топлива

•

Отремонтируйте или замените
трубку/шланг возврата топлива

Отсутствует разница в давлении
топлива при подсоединенном и
отсоединенном вакуумном шланге

•

Засорение или повреждение
вакуумного шланга или штуцера

•

Заедание или неплотная посадка
клапана регулятора давления
топлива

•

Отремонтируйте или замените
вакуумный шланг или штуцер

•

Замените или отремонтируйте
регулятор давления







10.   Остановите двигатель и понаблюдайте за изменением

давления в топливной системе. Давление в течение
первых 5 минут должно оставаться неизменным







Если же давление топлива падает, обратите внимание
на скорость падения давления. Определите возможную
неисправность по приведенной ниже таблице и
устраните неисправность.

Состояние

Возможная причина

Способ устранения неисправности

После остановки двигателя, давление
топлива в системе снижается медленно

•

Подтекание форсунки(ок)

•

Замените форсунку

После остановки двигателя, давление
топлива в системе мгновенно падает

•

Обратный клапан топливного
насоса остается открытым

•

Замените топливный насос







11.   Снизьте давление топлива в системе.

12.   Отсоедините шланг, снимите измеритель давления.

ВНИМАНИЕ
Вследствие наличия остаточного давления в
топливопроводе высокого давления, накройте
ветошью место соединения шланга с топливным
коллектором для предотвращения разбрызгивания
топлива.

13.   Замените кольцевую уплотнительную прокладку конца

топливного шланга.


14.   Подсоедините топливный шланг к топливному

коллектору и затяните номинальным моментом.


15.   Убедитесь в отсутствии подтекания топлива.









FL-90

ТОПЛИВНАЯ СИСТЕМА







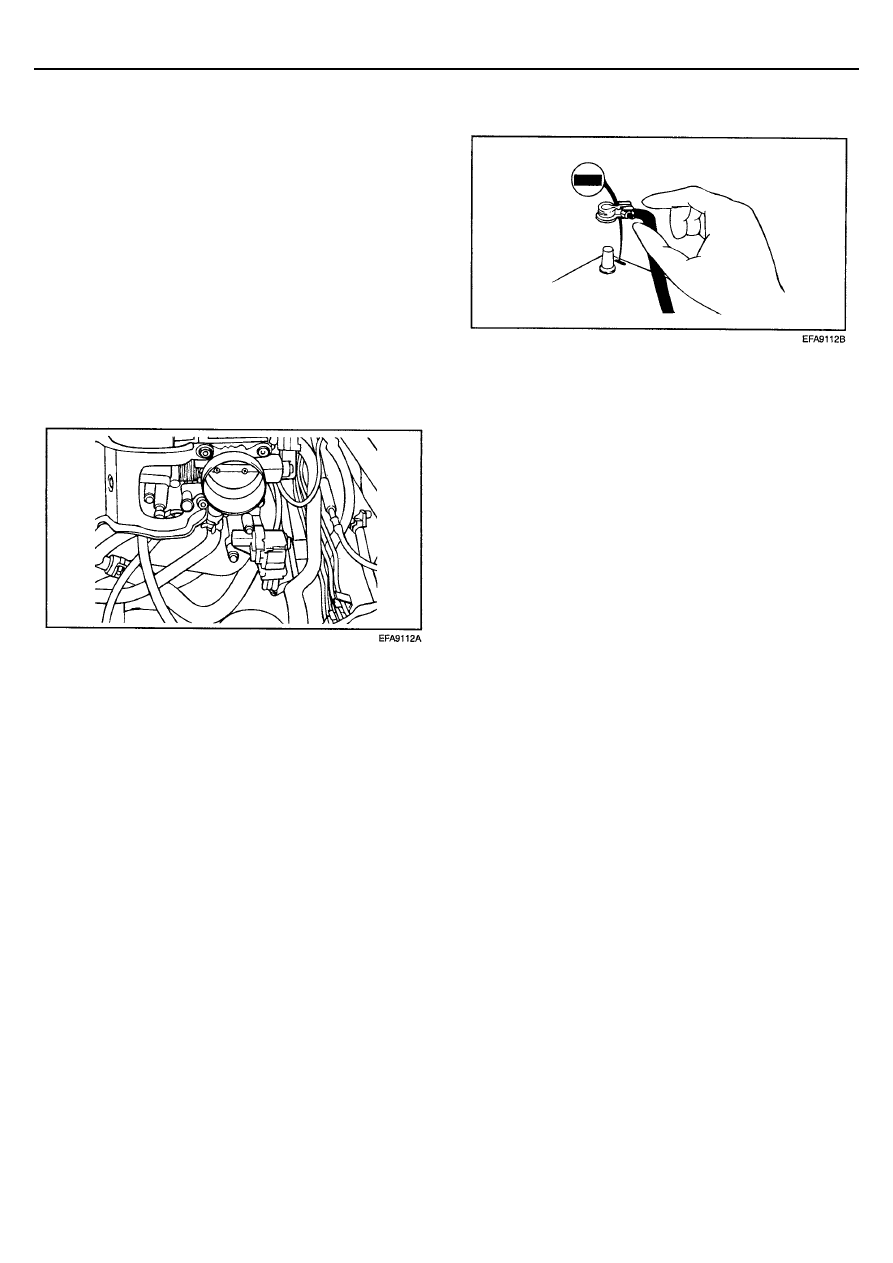

ОЧИСТКА ДРОССЕЛЬНОЙ ЗАСЛОНКИ


ПРИМЕЧАНИЕ
Отсоедините приемный патрубок от корпуса
дроссельной заслонки, убедитесь в наличии
загрязнений на самой дроссельной заслонки. Брызните
растворителем из аэрозольного баллончика на
дроссельную заслонку, чтобы снять загрязнения.

1.   Прогрейте двигатель, затем заглушите его.

2.   Отсоедините приемный патрубок с корпуса

дроссельной заслонки.


3.   Заглушите отверстие байпасного канала в корпусе

дроссельной заслонки.


ПРИМЕЧАНИЕ
Не допускайте попадания растворителя в байпасный
канал.





4.   Брызните растворителем из аэрозольного баллончика

на дроссельную заслонку, чтобы снять загрязнения.
Выждите около 5 минут, чтобы растворитель размочил
загрязнения. Затем откройте дроссельную заслонку и
насухо вытрите размокшие загрязнения чистой
ветошью.


ВНИМАНИЕ
При разбрызгивании растворителя держите
дроссельную заслонку закрытой, не допуская
попадания растворителя во впускной коллектор.

5.   Запустите двигатель, несколько раз разгоните его и

оставьте его работать на холостом ходу около 1
минуты.


6.   Повторите пп. 4 и 5.

7.   Освободите отверстие байпасного канала.

8.   Подсоедините приемный патрубок.


 9.



Отсоедините (-) клемму от аккумуляторной батареи не
менее чем на 10 секунд.
