Hyundai Santa Fe (2001-2006 год). Руководство

FL-92

ТОПЛИВНАЯ СИСТЕМА

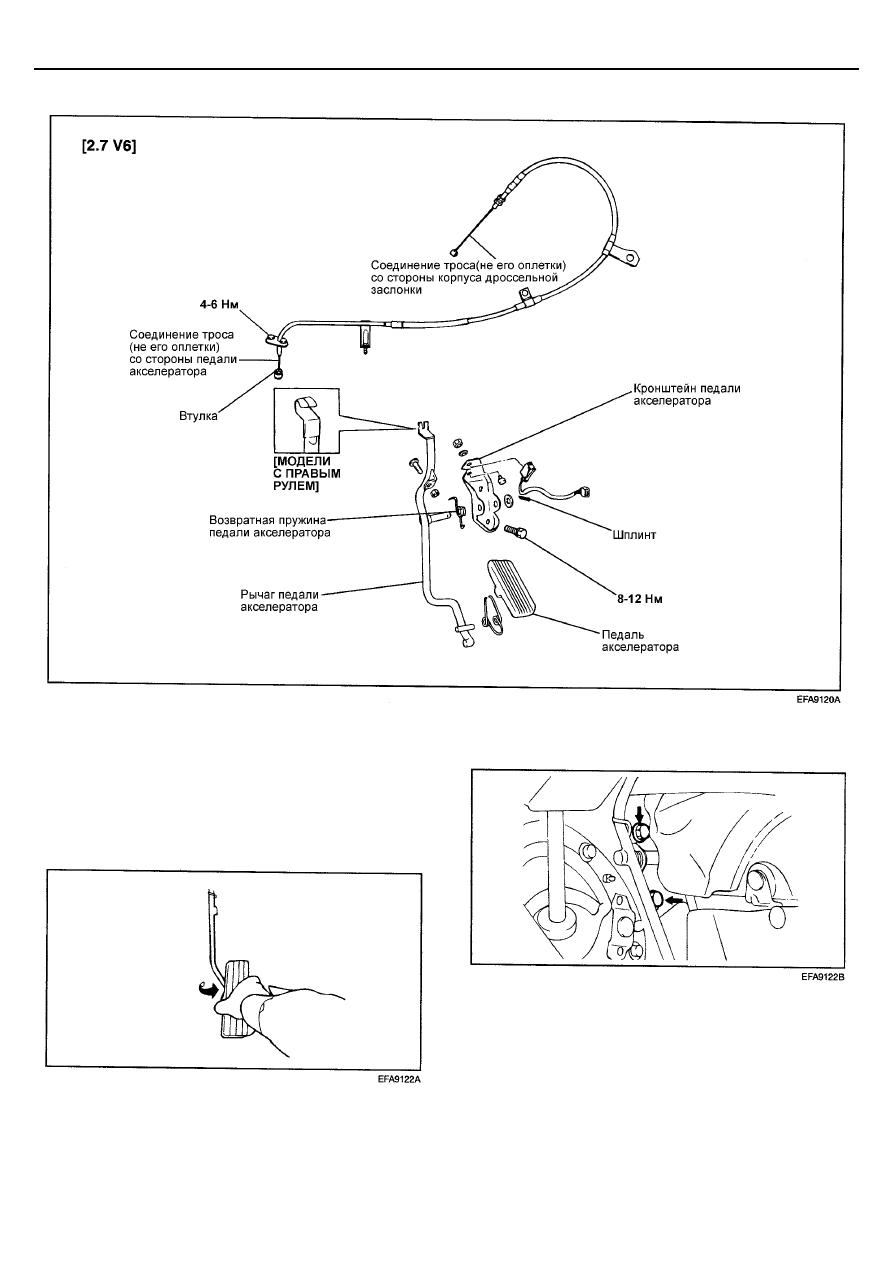

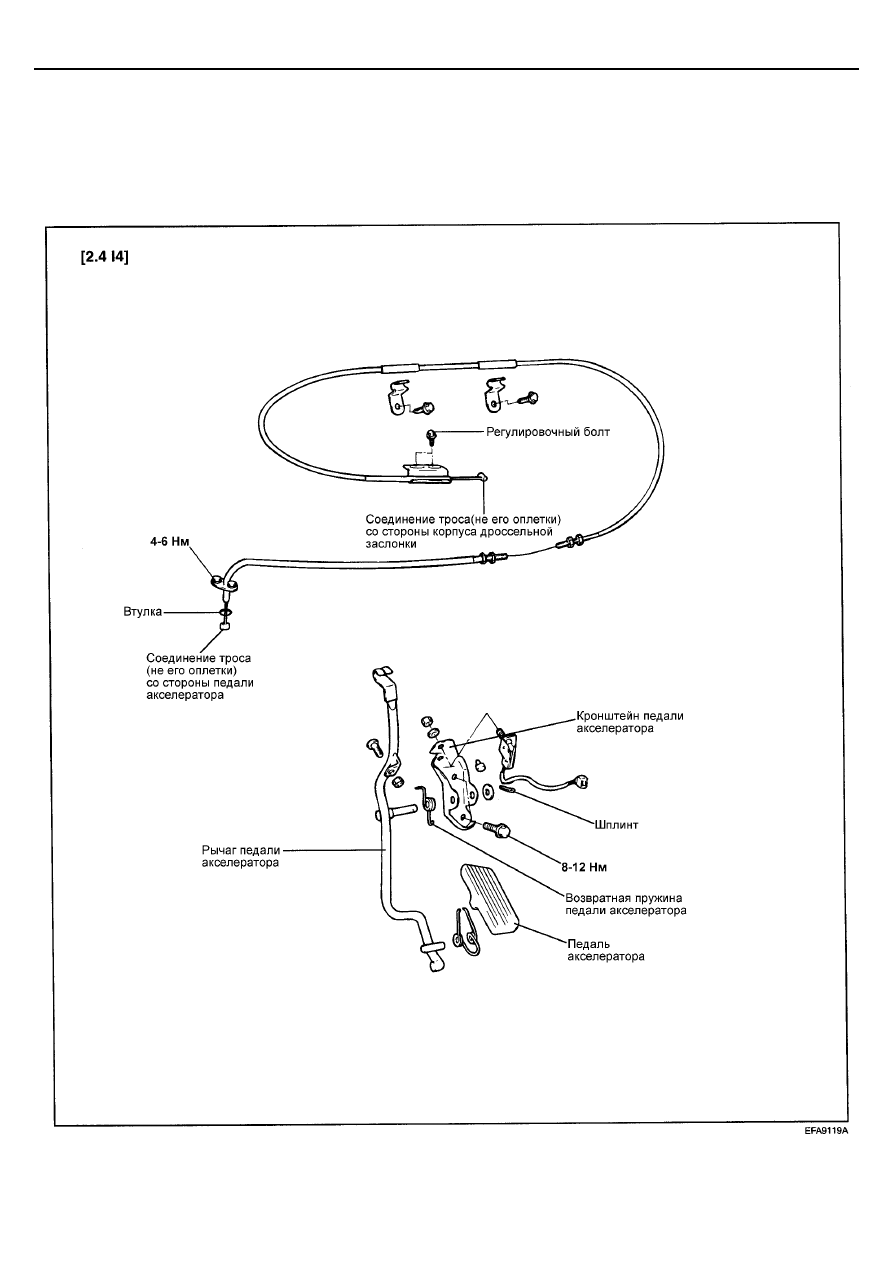

ДЕТАЛИ

СНЯТИЕ

1. Отсоедините втулку и трос педали акселератора от

рычага педали акселератора.

2. Потяните на себя левую часть педали акселератора,

затем снимите педаль акселератора с рычага
акселератора.

Отверните болты крепления и снимите кронштейн
педали акселератора в сборе.

СИСТЕМА ТОПЛИВОПОДАЧИ FL-93

ПРОВЕРКА

1. Проверьте внутренний трос и оплетку троса педали

акселератора на отсутствие повреждения.

2. Проверьте свободу перемещения внутреннего троса

педали акселератора в оплетке.

3. Проверьте рычаг педали акселератора и ось рычага

(на кронштейне) на отсутствие деформации.

4. Проверьте возвратную пружину педали акселератора

на отсутствие износа и ухудшения состояния.

5. Проверьте надежность соединения втулки и

металлического наконечника оплетки троса педали
акселератора.

6. Проверьте правильность работы педали акселератора.

УСТАНОВКА

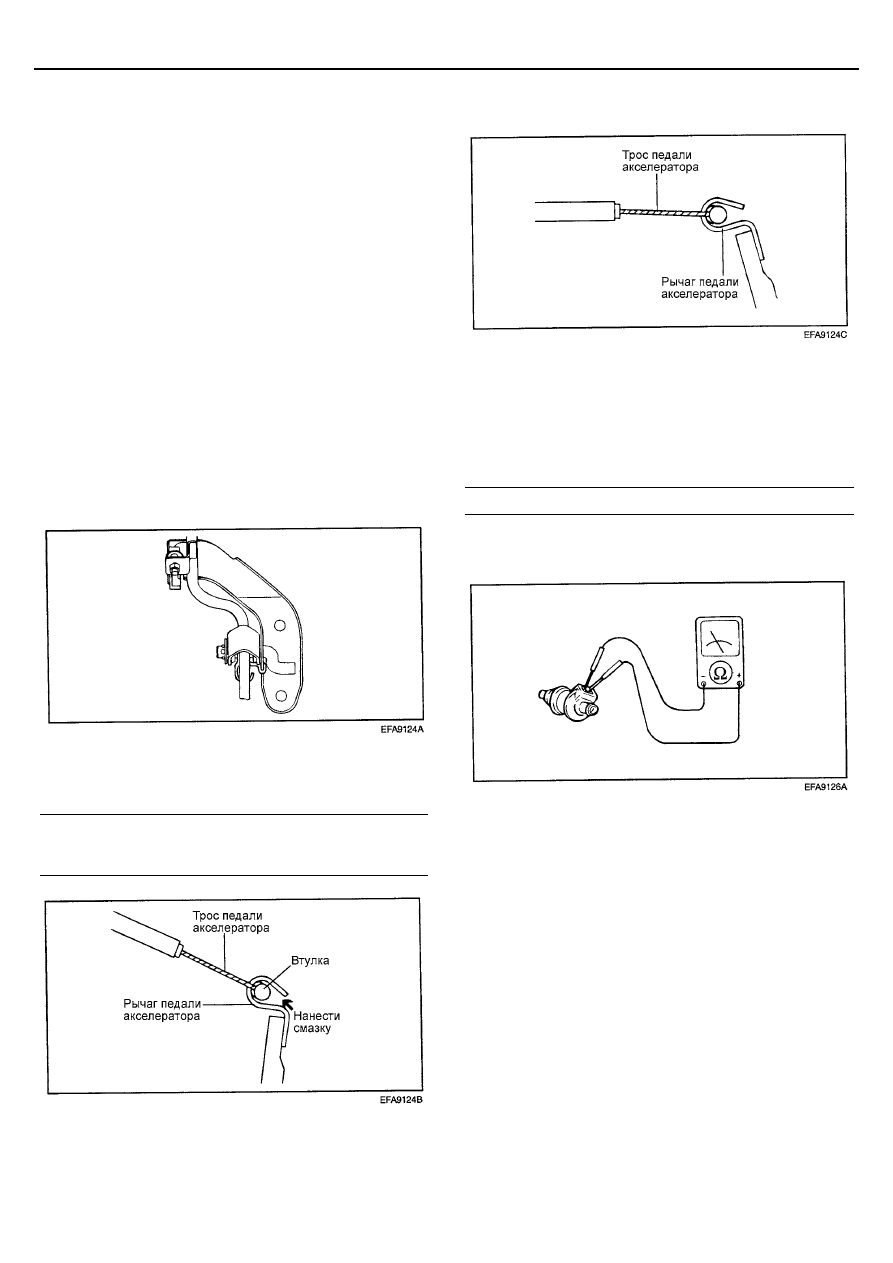

1. При установке возвратной пружины на ось рычага

педали акселератора нанесите универсальную
консистентную смазку во всех местах контакта
пружины и оси рычага с рычагом педали акселератора.

2. Нанесите герметик в отверстия для болтов крепления,

затем установите кронштейн педали акселератора и
затяните болты крепления.

Момент затяжки
Болты крепления кронштейна педали
акселератора : 8 - 12 Нм

Надежно установите пластиковую втулку троса педали
акселератора на конец рычага педали акселератора.

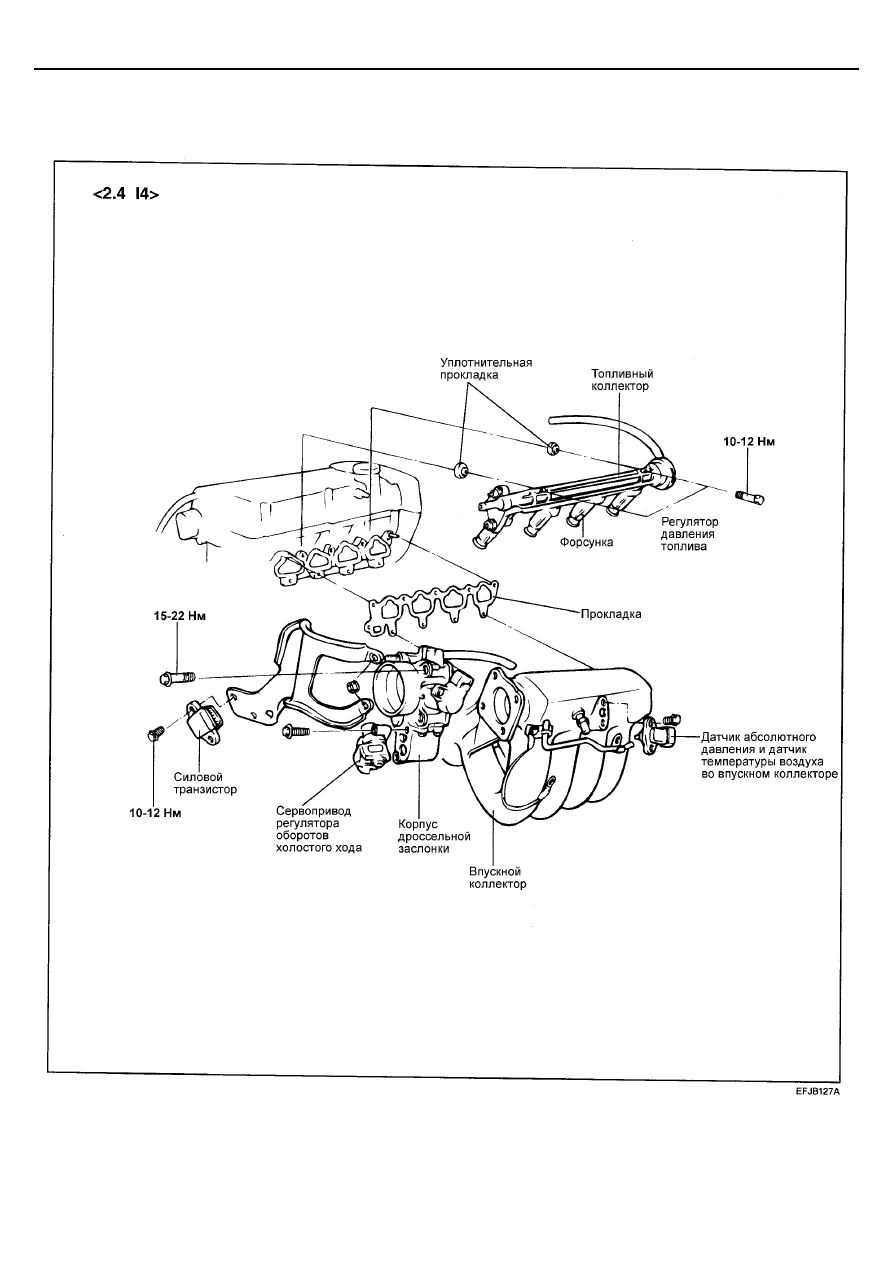

ФОРСУНКИ

ПРОВЕРКА

1. Измерьте сопротивление обмотки форсунки между

выводами е разъема с помощью омметра.

Номинальное значение : 13 - 16 Ом при 20

°С

2. Если сопротивление не соответствует диапазону

номинальных значений, то замените форсунку.
