СИСТЕМА УПРАВЛЕНИЯ РАСПРЕДЕЛЕННЫМ ВПРЫСКОМ ТОПЛИВА (MFI)

FL-63







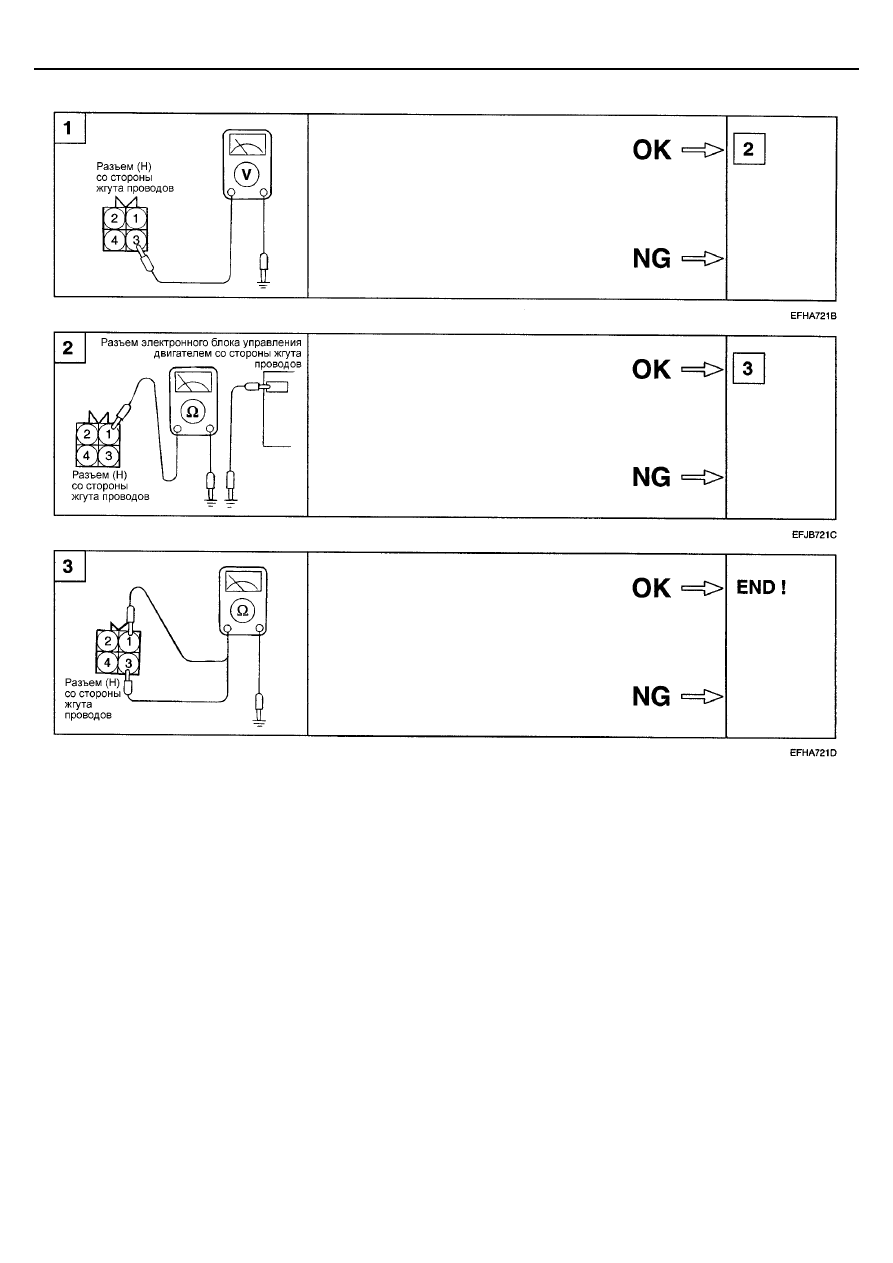

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ


















Измерьте напряжение питания кислородного
датчика.
•

Разъем кислородного датчика :
Отсоединен

•

Ключ замка зажигания : Положение "ON"
(ВКЛ)

•

Напряжение (В): Напряжение
аккумуляторной батареи







Проверьте отсутствие обрыва цепи или
короткого замыкания на "массу" между
электронным блоком управления двигателем
и подогревателем кислородным датчиком.
•

Разъем кислородного датчика :
Отсоединен

•

Разъем электронного блока управления
двигателем : Отсоединен






Отремонти
руйте
проводку.












Отремонти
руйте
проводку.

Проверьте цепь соединения с "массой" на
отсутствие обрыва.
•

Разъем кислородного датчика :
Отсоединен












Отремонти
руйте
проводку.

FL-64

ТОПЛИВНАЯ СИСТЕМА







ДАТЧИК ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА


Принцип действия датчика положения распределительного
вала основан на эффекте Холла. Датчик определяет
момент прихода поршней цилиндров №1 и №4 в верхнюю
мертвую точку на такте сжатия.




На основе сигнала датчика электронный блок управления
двигателем определяет очередность впрыска топлива по
отдельным цилиндрам.

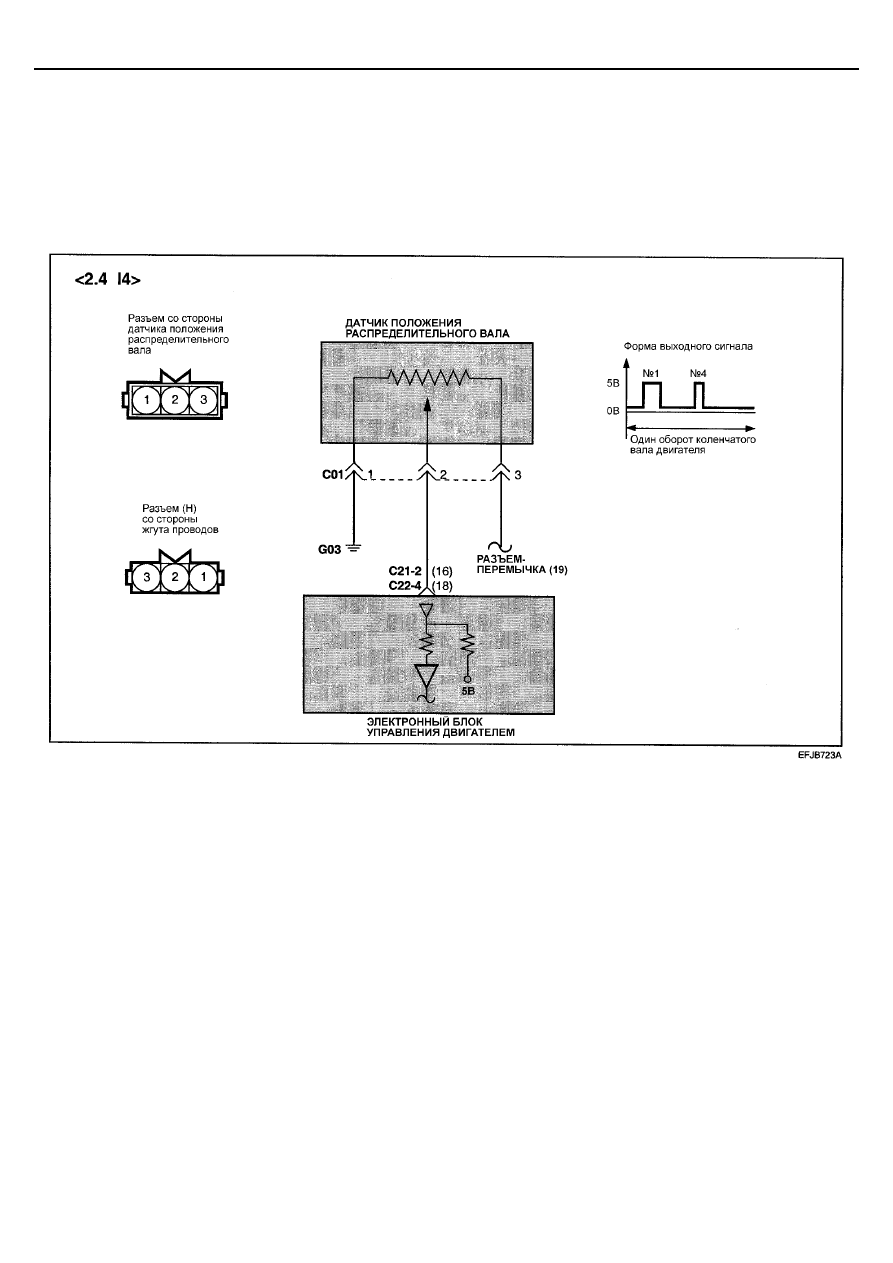

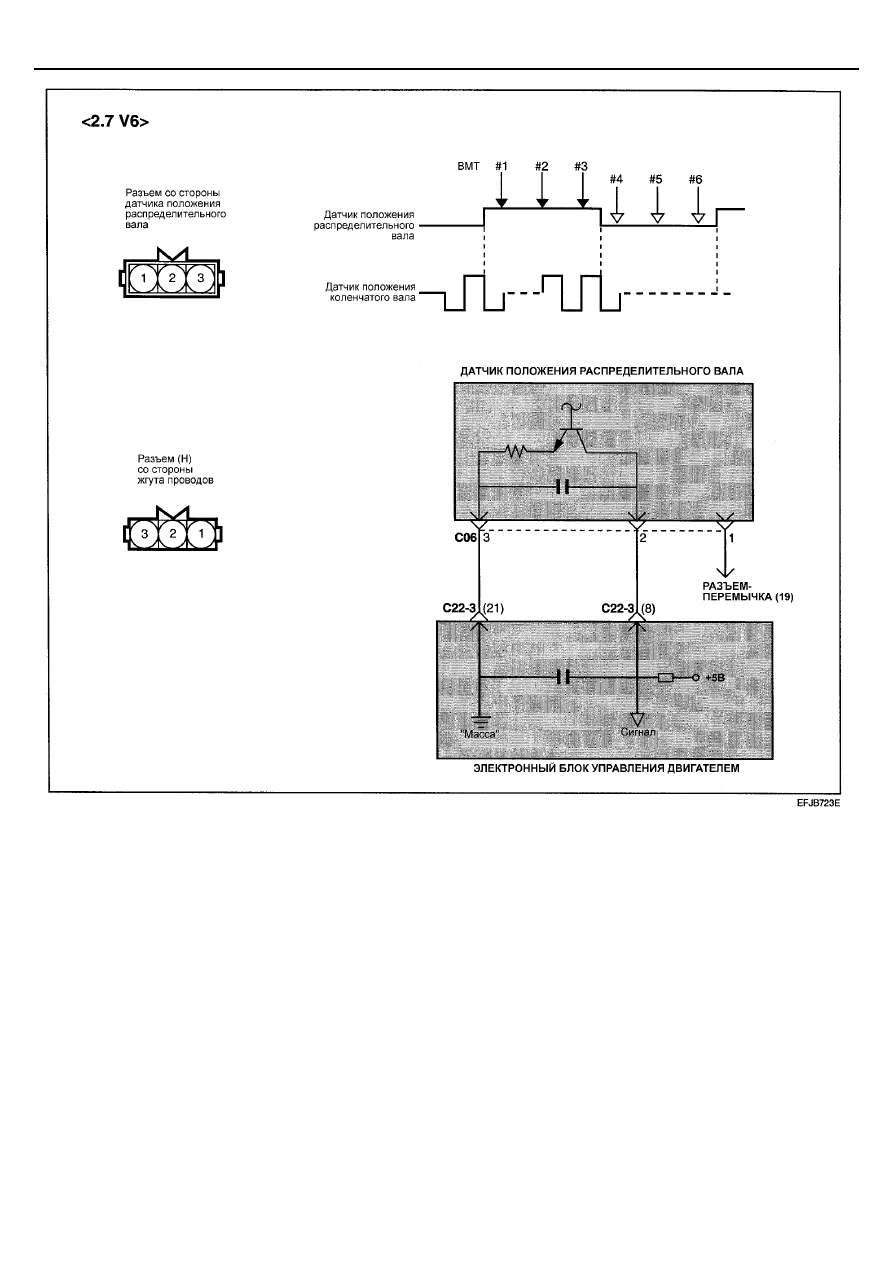

ЭЛЕКТРОСХЕМА












СИСТЕМА УПРАВЛЕНИЯ РАСПРЕДЕЛЕННЫМ ВПРЫСКОМ ТОПЛИВА (MFI)

FL-65














FL-66

ТОПЛИВНАЯ СИСТЕМА







ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ [2.4 I4]









УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТЕЙ


Если датчик положения распределительного вала работает
неустойчиво, то следствием этого может быть нарушение
последовательности впрыскивания топлива по цилиндрам,
а это, в свою очередь, приводит либо к тому, что двигатель
глохнет, либо к его нестабильной работе на холостом ходу,
либо к невозможности его нормального разгона.








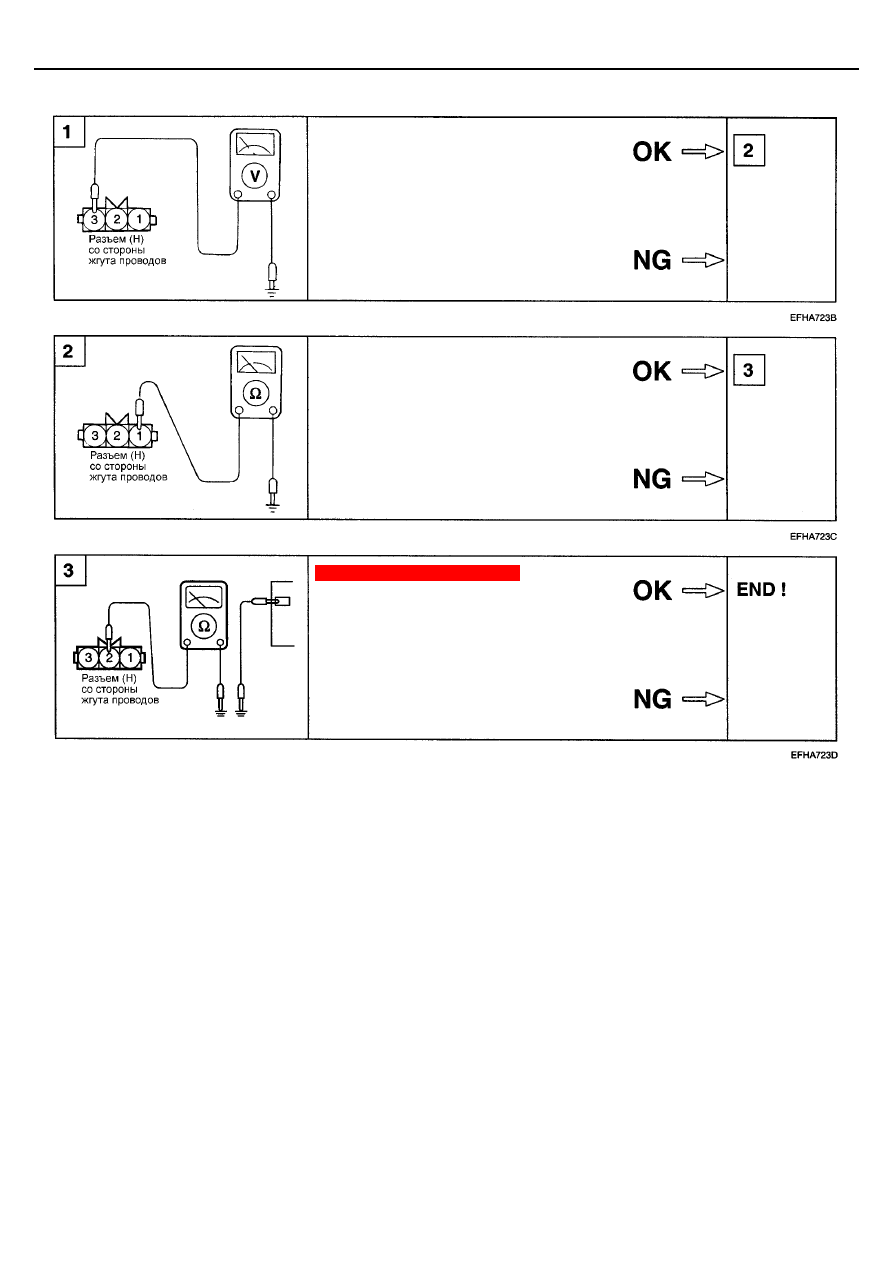

Измерьте напряжение питания датчика.
•

Разъем датчика : Отсоединен

•

Ключ замка зажигания : Положение
"ON" (ВКЛ)

•

Напряжение (В) : Напряжение
аккумуляторной батареи








Проверьте цепь соединения с "массой" на
отсутствие обрыва.
•

Разъем датчика : Отсоединен












Проверьте напряжение сигнала.
•

Разъем датчика : Отсоединен

•

Ключ замка зажигания : Положение
"ON" (ВКЛ)

•

Напряжение : 4,8-5,2 В








Отремонти
руйте
проводку.











Отремонти
руйте
проводку.











Отремонти
руйте
проводку
