СИСТЕМА УПРАВЛЕНИЯ РАСПРЕДЕЛЕННЫМ ВПРЫСКОМ ТОПЛИВА (MFI)

FL-59







УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТЕЙ

1.   Если кислородный датчик неисправен, то в

отработавших газах будет повышенное содержание
токсичных веществ.

2.   Если сигнал кислородного датчика (выходное

напряжение) отличается от номинального значения,
после того как проверка показала исправность датчика,
то причина неисправности в компонентах системы
управления составом воздушно-топливной смеси:



•

Неисправность форсунки

•

Воздух поступает во впускной коллектор через
поврежденную прокладку

•

Неисправность датчика абсолютного давления во
впускном коллекторе (MAP), датчика расхода воздуха,
датчика температуры воздуха во впускном коллекторе
и датчика температуры охлаждающей жидкости.



Проверяемый
параметр

Условия проведения проверки

Состояние двигателя

Номинальное значение
(I4)

Резкое замедление с
4000 об/мин

200 мВ или меньше

Двигатель: прогрет (обедните смесь уменьшением
оборотов, обогатите – разгоном)

Быстрое увеличение
частоты вращения
коленчатого вала

600 - 1000 мВ

Холостой ход 400

мВ или меньше

 - (колеблется)
600 - 1000 мВ

Кислородный
датчик

Двигатель: прогрет (используя сигнал кислородного
датчика, проверьте состав смеси, проверьте также
возможности управления составом смеси
электронным блоком управления двигателем)

2000 об/мин







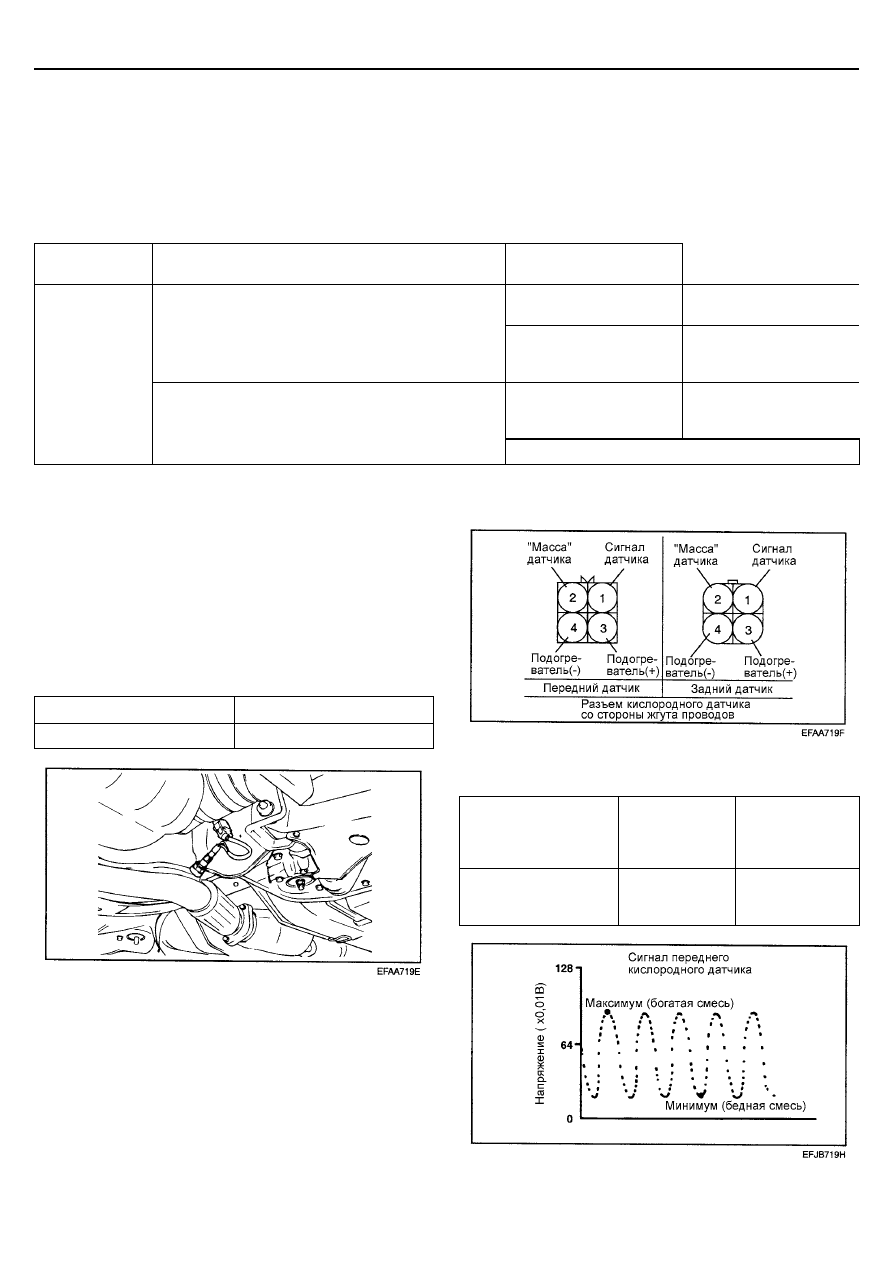

ПРОВЕРКА ДАТЧИКА


ПРИМЕЧАНИЕ
1.   Перед проверкой прогрейте двигатель так, чтобы

температура охлаждающей жидкости достигла 80 -
95

°С.

2.   При проведении измерений используйте

сверхточный цифровой вольтметр.


1   Отсоедините разъем кислородного датчика и измерьте

сопротивление между выводом 3 и выводом 4.


Номинальное значение



Температура (

°С)

Сопротивление (кОм)



400

30 или более



4   Подсоедините цифровой вольтметр с высоким

внутренним сопротивлением между выводами 1 и 2.






5   Последовательно разгоняя двигатель , измерьте

выходное напряжение кислородного датчика.



Двигатель

Выходное
напряжение
кислородного
датчика

Сопротивление
(Ом)



Резкое увеличение
частоты вращения
коленчатого вала

Минимум 0,6 В 30

или более










2.   Замените кислородный датчик при наличии его

неисправности.


3.   Подайте напряжение аккумуляторной батареи на

выводы 3 и 4.


ПРИМЕЧАНИЕ
Будьте внимательны при выполнении этой операции.
Случайная подача напряжения на выводы 1 и 2
приводит к повреждению кислородного датчика.









FL-60

ТОПЛИВНАЯ СИСТЕМА










6.   При наличии отклонений, возможна неисправность

кислородного датчика.


Момент затяжки
Кислородный датчик : 50 - 60 Нм



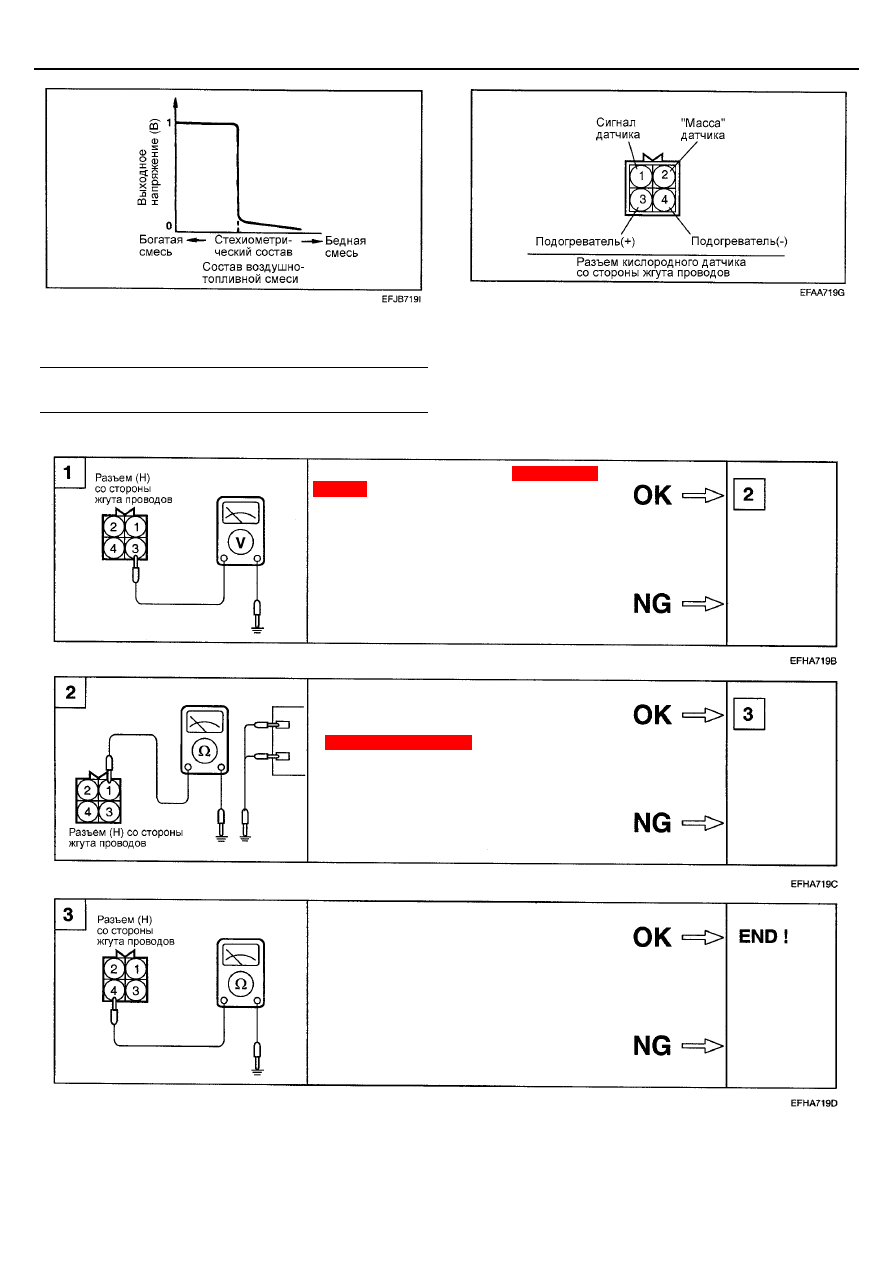

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ














Измерьте напряжение питания кислородного
датчика.
•

Разъем кислородного датчика :
Отсоединен

•

Ключ замка зажигания : Положение "ON"
(ВКЛ)



Напряжение (В): Напряжение
аккумуляторной батареи







Проверьте отсутствие обрыва цепи или
короткого замыкания на "массу" между
электронным блоком управления двигателем
и кислородным датчиком.
•

Разъем кислородного датчика :
Отсоединен

•

Разъем электронного блока управления
двигателем : Отсоединен






Отремонти
руйте
проводку.












Отремонти
руйте
проводку.

Проверьте цепь соединения с "массой" на
отсутствие обрыва.
•

Разъем кислородного датчика :
Отсоединен











Отремонти
руйте
проводку.

СИСТЕМА УПРАВЛЕНИЯ РАСПРЕДЕЛЕННЫМ ВПРЫСКОМ ТОПЛИВА (MFI)

FL-61







КИСЛОРОДНЫЙ ДАТЧИК С
ПОДОГРЕВАТЕЛЕМ (HO2S)
[2.7 V6]


Кислородный датчик определяет концентрацию кислорода в
отработавших газах и соответственно изменяет напряжение
сигнала, который поступает в электронный блок управления
двигателем. Если состав воздушно-топливной смеси богаче
стехиометрического отношения (т.е. если концентрация
кислорода в отработавших газах маленькая), то
напряжение сигнала датчика примерно 0 В.




Если воздушно-топливная смесь беднее
стехиометрического отношения (т.е. если концентрация
кислорода в отработавших газах большая), то напряжение
сигнала датчика примерно 5 В. На основе этого сигнала
электронный блок управления двигателем регулирует
подачу топлива так, чтобы состав воздушно-топливной
смеси был как можно ближе к стехиометрическому
отношению. Кислородный датчик оснащен подогревателем,
который обеспечивает стабильную работу датчика на всех
режимах.

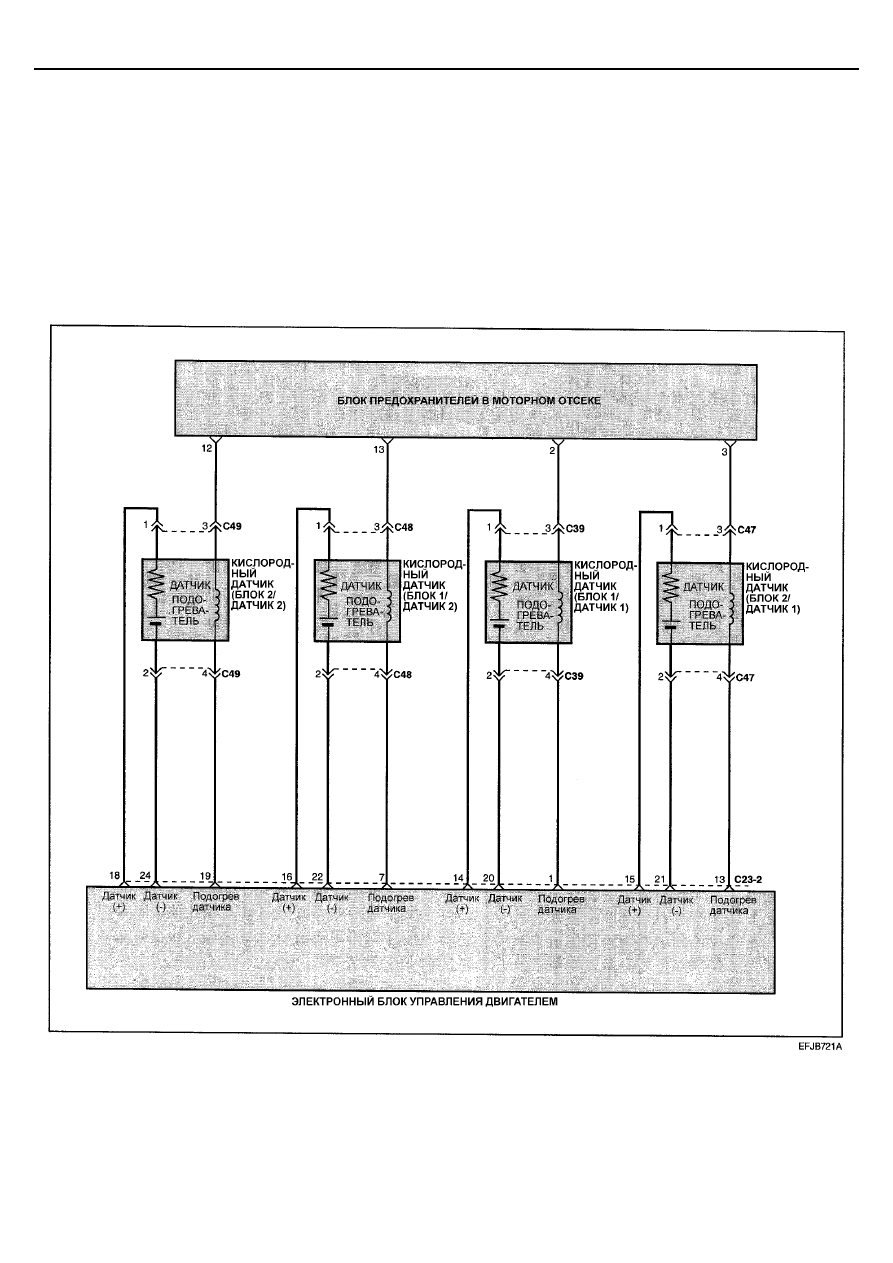

ЭЛЕКТРОСХЕМА









УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТЕЙ

1.   Если кислородный датчик неисправен, то в

отработавших газах будет повышенное содержание
токсичных веществ.

2.   Если сигнал кислородного датчика (выходное

напряжение) отличается от номинального значения,
после того как проверка показала исправность датчика,





то причина неисправности в компонентах системы
управления составом воздушно-топливной смеси:

•

Неисправность форсунки.

•

Воздух поступает во впускной коллектор через
поврежденную прокладку.

•

Неисправность датчика расхода воздуха, датчика
температуры воздуха во впускном коллекторе и
датчика температуры охлаждающей жидкости.



FL-62

ТОПЛИВНАЯ СИСТЕМА







ПРИ ИСПОЛЬЗОВАНИИ ДИАГНОСТИЧЕСКОГО ПРИБОРА
ТИПА GST





Проверяемый
параметр

Условия проведения проверки

Состояние двигателя

Номинальные значения



Резкое замедление с 4000
об/мин

4000 - 5000 мВ

Двигатель: прогрет (обедните смесь
уменьшением оборотов, обогатите –
разгоном)

Быстрое увеличение частоты
вращения коленчатого вала

500 - 1000 мВ

Холостой ход

500 - 4500 мВ

Кислородный
датчик

Двигатель: прогрет (используя сигнал
кислородного датчика, проверьте состав
смеси, проверьте также возможности
управления составом смеси
электронным блоком управления
двигателем)

2000 об/мин

500 - 4500 мВ







 4.



Несколько раз разогнав двигатель , измерьте выходное
напряжение кислородного датчика.



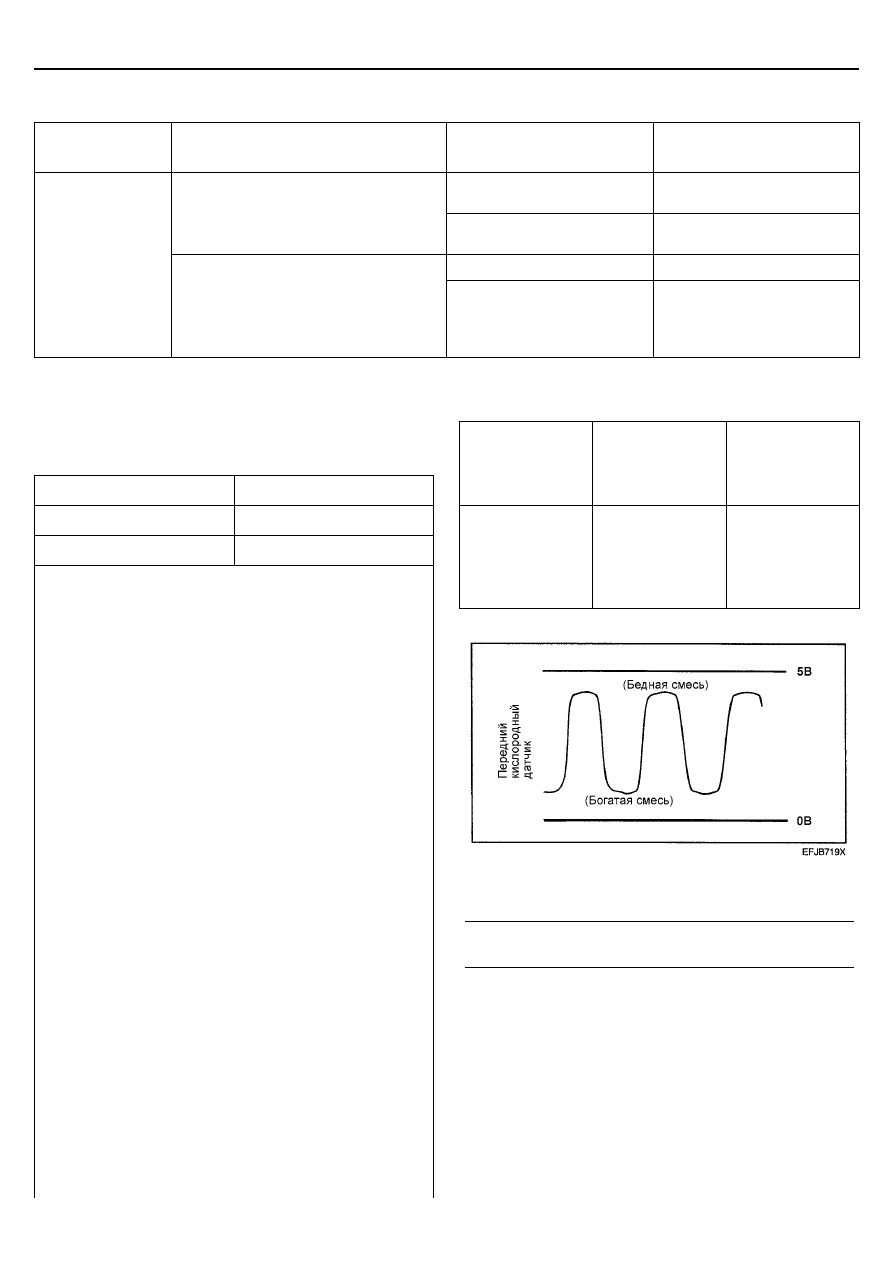

ПРОВЕРКА С ПОМОЩЬЮ ВОЛЬТМЕТРА


1.   Отсоедините разъем кислородного датчика и измерьте

сопротивление между выводами 3 и 4.


Номинальные значения



Температура (

°С)

Сопротивление (Ом)



Двигатель

Выходное
напряжение
кислородного
датчика

Примечание

23

4,0 - 5,2

400

8,2 - 11,1



Резкое
увеличение
частоты
вращения
коленчатого вала

4000 - 5000 мВ

При увеличении
оборотов
двигателя,
происходит
обогащение
состава смеси








ПРИМЕЧАНИЕ
Перед проверкой прогрейте двигатель так, чтобы
температура охлаждающей жидкости достигла 80 - 95

°С.


2. ???

ПРИМЕЧАНИЕ
Будьте особенно внимательны при выполнении этой
проверки. При неправильном подсоединении или при
замыкании выводов между собой приводит к выходу
из строя кислородного датчика.

3.   Подсоедините цифровой вольтметр с высоким

внутренним сопротивлением между выводами 1 и 2.










5.   Наличие отклонений в показаниях может означать

наличие неисправности кислородного датчика.


Момент затяжки
Кислородный датчик : 40 - 50 Нм
