СИСТЕМА ОХЛАЖДЕНИЯ

ЕM-65

КРЫШКА РАДИАТОРА

ПРОВЕРКА

КРЫШКА РАДИАТОРА

1. Проверьте крышку радиатора на отсутствие

повреждений, трещин и ухудшения состояния (износ и
т.п.).

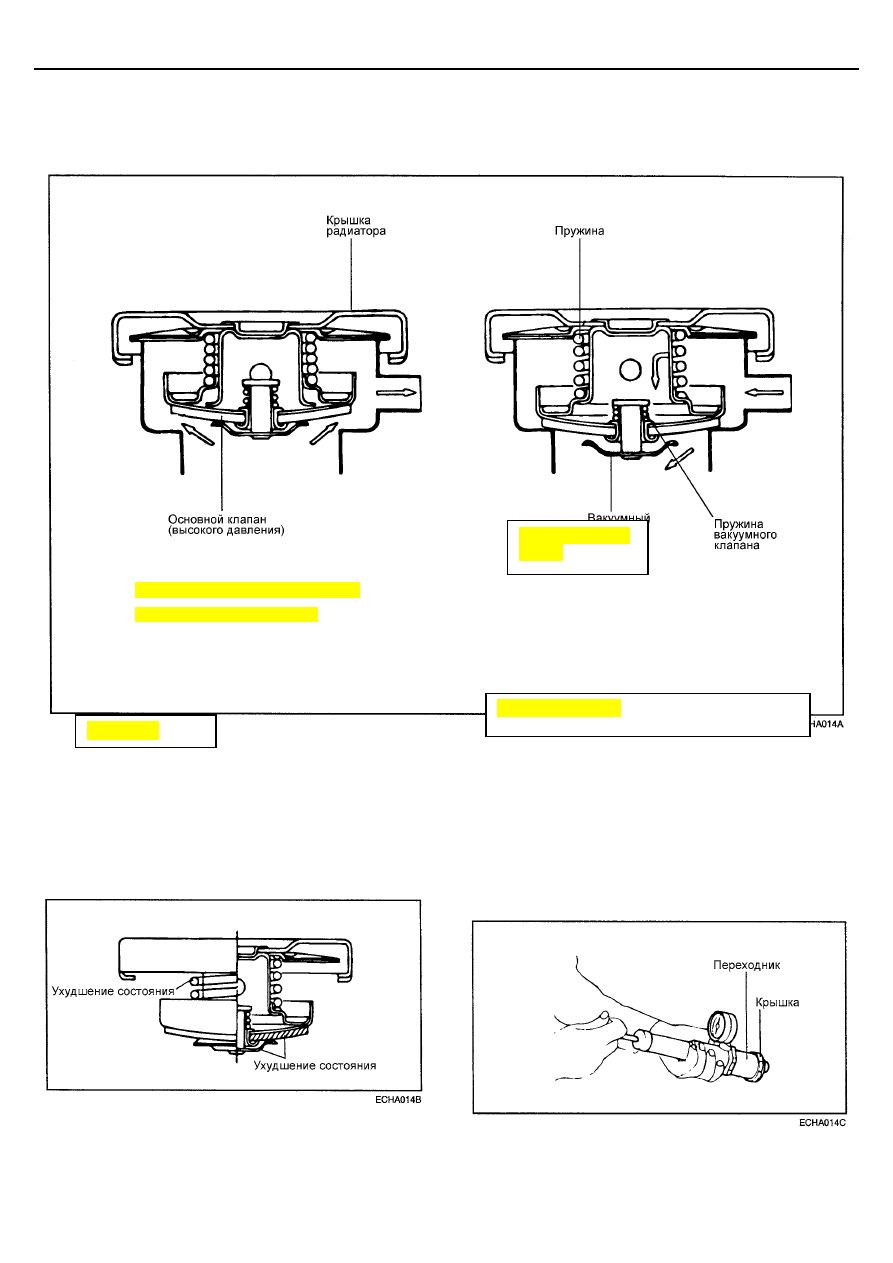

2. Подсоедините крышку радиатора к специальному

тестеру.

Изменяйте давление до тех пор, пока стрелка
манометра не остановится (давление открытия
клапана).

4. Если стрелка манометра остается неподвижной в

течение 10 секунд при величине давления,
превышающем предельно допустимое значение
давления срабатывания клапана, то крышка радиатора
исправна.

Вентиляционный
клапан

Давление открытия: 107,9.14,7 кПа

Давление закрытия: 83,4 кПа

Давление: 83,4 кПа

107,9

±14,7

ЕM-66

ДВИГАТЕЛЬ – МЕХАНИЧЕСКАЯ ЧАСТЬ (DOHC 2.0L/2.4L)

ТЕРМОСТАТ

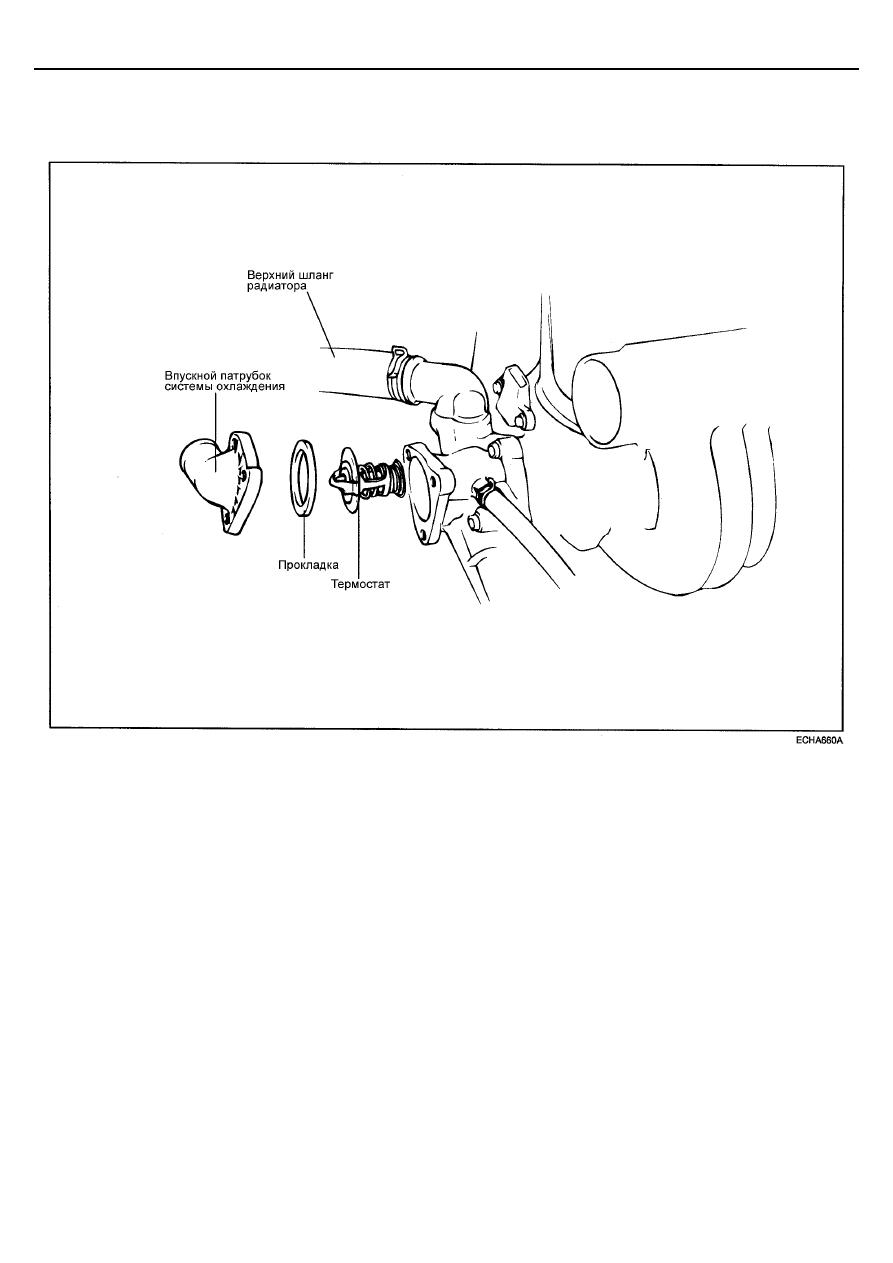

ДЕТАЛИ

СНЯТИЕ

1. Слейте охлаждающую жидкость так, чтобы ее уровень

был ниже термостата.

2. Снимите впускной патрубок системы охлаждения и

прокладку.

3. Снимите термостат.

СИСТЕМА ОХЛАЖДЕНИЯ

ЕM-67

ПРОВЕРКА

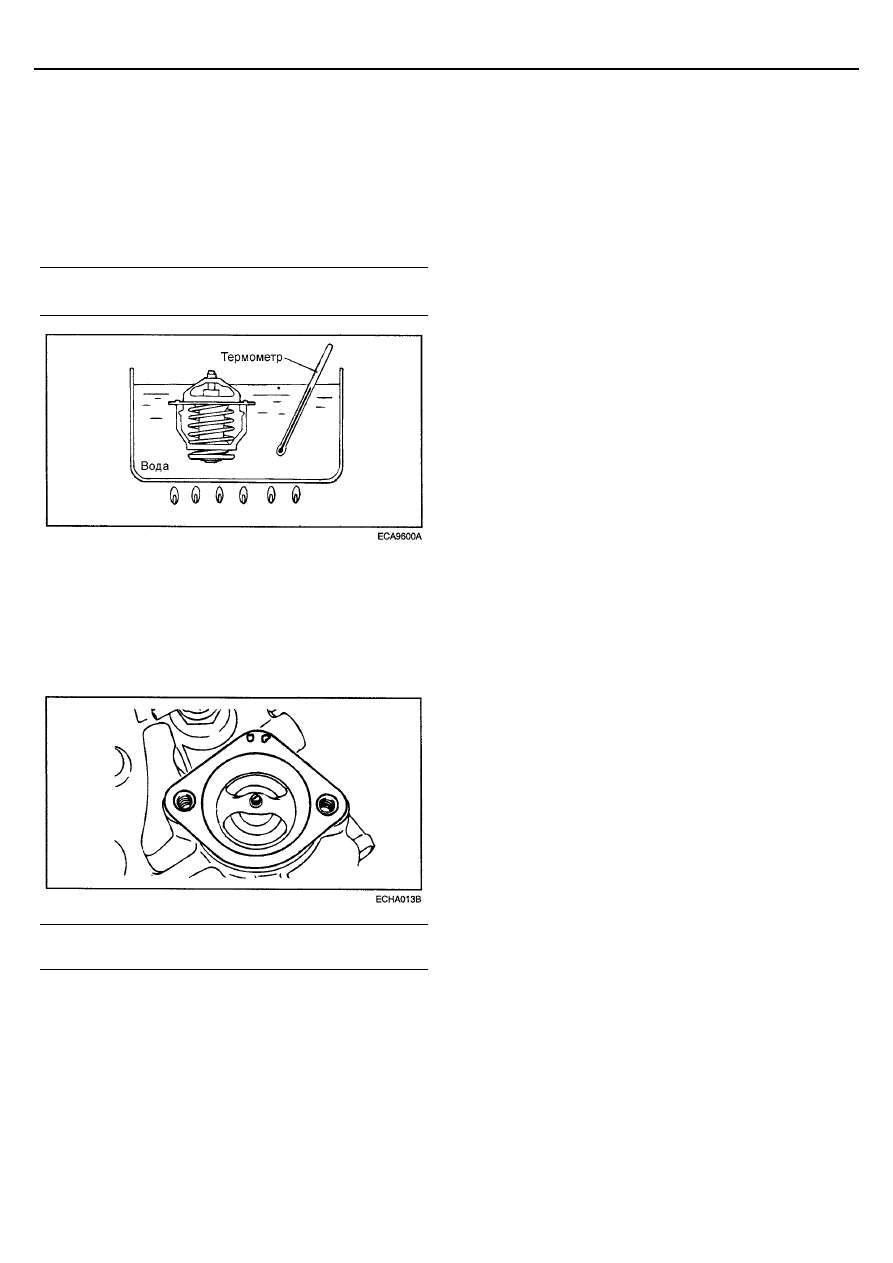

1. Поместите термостат в горячую охлаждающую

жидкость или воду как показано на рисунке.

2. Проверьте, что клапан термостата работает

правильно.

3. Проверьте, что температура открытия клапана

термостата соответствует номинальному значению.

Температура начала открытия клапана: 82.2

°С

Температура полного открытия клапана: 95

°С

УСТАНОВКА

1. Проверьте, что термостат правильно установлен в

корпусе и его фланец плотно прилегает к корпусу в
месте установки.

2. Установите впускной патрубок системы охлаждения с

новой прокладкой.

Момент затяжки
Болты впускного патрубка : 10 – 15 Нм

3. Заполните систему охлаждения чистой охлаждающей

жидкостью.

ЕM-68

ДВИГАТЕЛЬ – МЕХАНИЧЕСКАЯ ЧАСТЬ (DOHC 2.0L/2.4L)

СИСТЕМЫ ВПУСКА И ВЫПУСКА

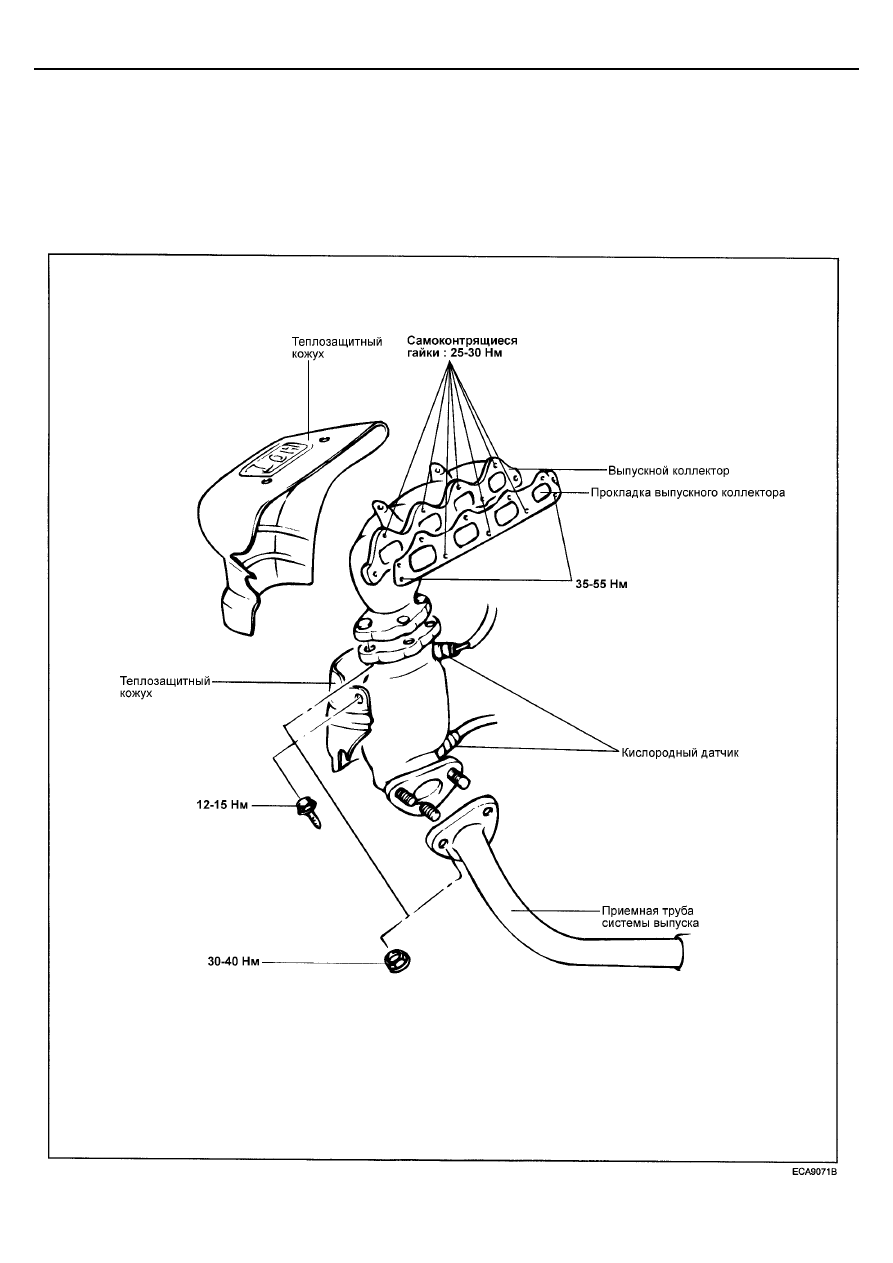

ВЫПУСКНОЙ КОЛЛЕКТОР
И ТРУБА СИСТЕМЫ ВЫПУСКА

ДЕТАЛИ
