СИСТЕМА ОХЛАЖДЕНИЯ

ЕM-57







СИСТЕМА ОХЛАЖДЕНИЯ



ТРУБКИ И ШЛАНГИ СИСТЕМЫ
ОХЛАЖДЕНИЯ



ТРУБКИ И ШЛАНГИ СИСТЕМЫ
ОХЛАЖДЕНИЯ














ПРОВЕРКА

Проверьте шланги и трубки системы охлаждения на
отсутствие трещин, повреждений или отложений на их
внутренних стенках. Замените при необходимости.


СБОРКА

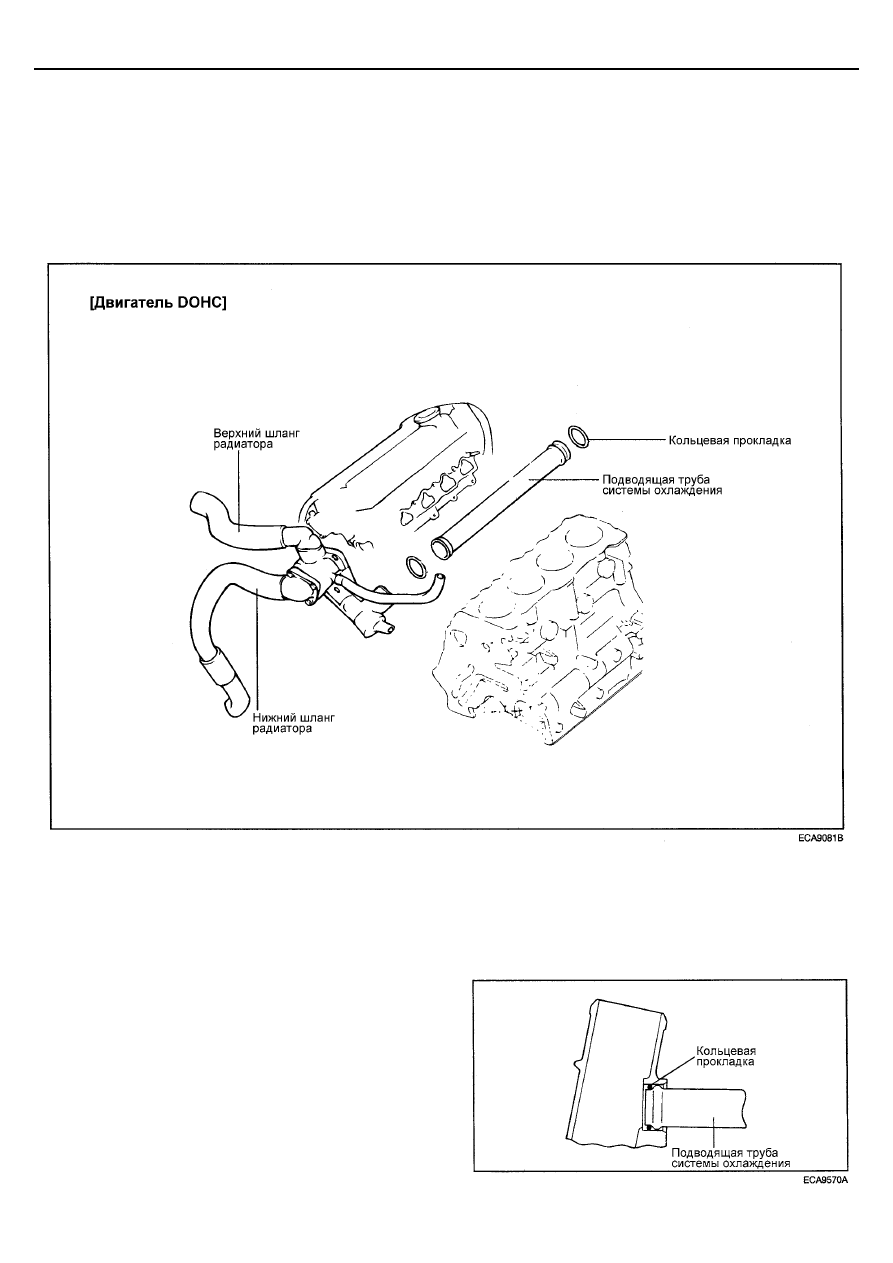

Наденьте кольцевую прокладку на подводящую трубу
системы охлаждения, нанесите на ее наружную
поверхность немного охлаждающей жидкости или воды и
затем установите трубу на место.

ПРИМЕЧАНИЕ
1.  Не допускайте попадание моторного масла, а также

консистентной смазки на поверхность кольцевой
прокладки трубы системы охлаждения.

2.  Не допускайте попадание на места соединения

подводящей трубы системы охлаждения песка,
пыли и т.д.





3.  Вставьте подводящую трубу системы охлаждения

в насос охлаждающей жидкости до упора.

4.  Не устанавливайте кольцевую прокладку, бывшую

в эксплуатации. Замените снятую кольцевую
прокладку новой.










ЕM-58

ДВИГАТЕЛЬ – МЕХАНИЧЕСКАЯ ЧАСТЬ  (DOHC 2.0L/2.4L)







ДАТЧИК ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ


СНЯТИЕ


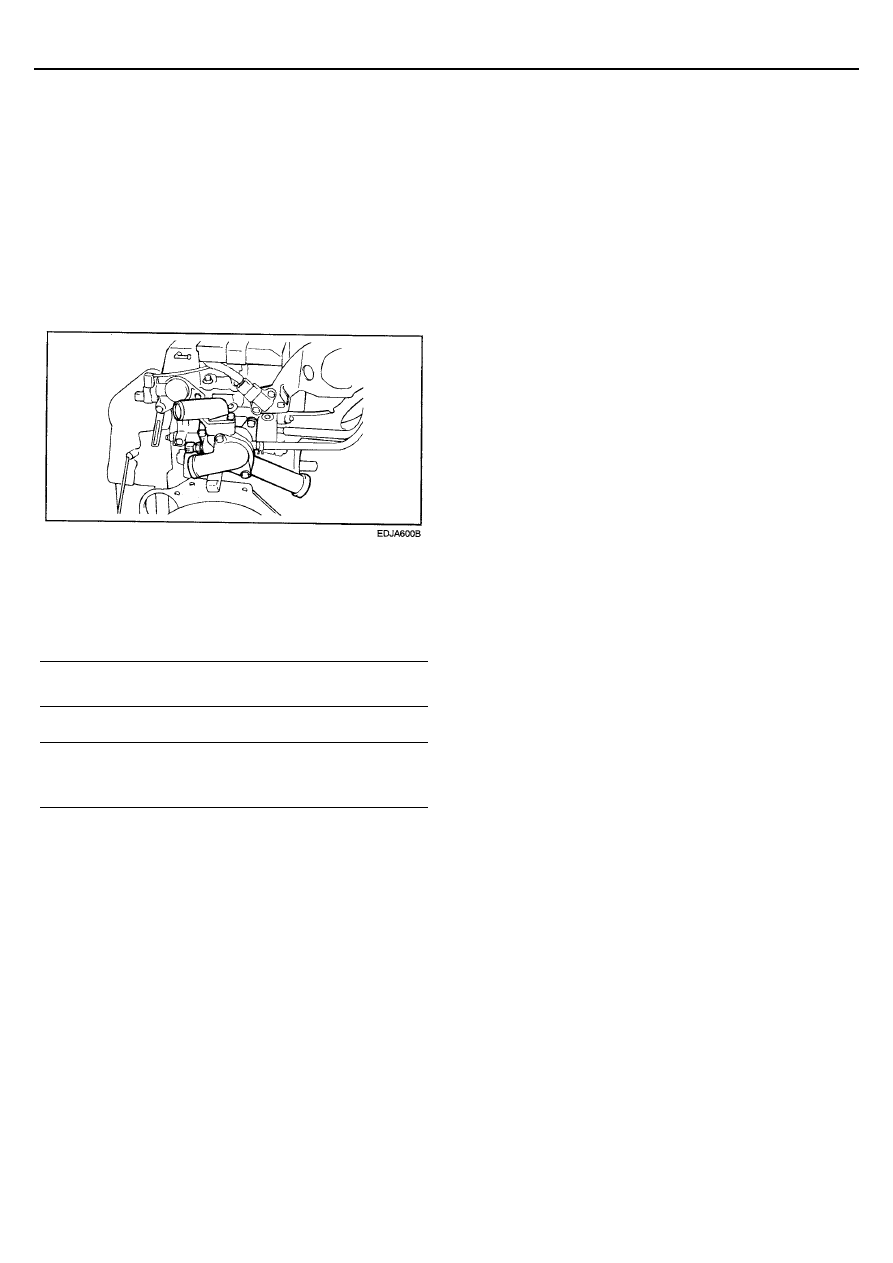

1.  Слейте охлаждающую жидкость ниже уровня установки

датчика.


2.  Отсоедините аккумуляторную батарею и разъем

датчика температуры


3.  Снимите датчик.






УСТАНОВКА


1.  Нанесите на резьбу датчика рекомендованный

герметик. Затяните датчик регламентированным
моментом


Герметик


Three Bond No. 1324N или Loctite 262



Момент затяжки
Датчик температуры охлаждающей жидкости :


20 – 40 Нм


2.  Подсоедините разъем датчика температуры

3.

Подсоедините аккумуляторную батарею.


4.  Заполните систему охлаждения..









СИСТЕМА ОХЛАЖДЕНИЯ

ЕM-59







НАСОС ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ
[ДЛЯ ДВИГАТЕЛЯ DOHC]



ДЕТАЛИ













ЕM-60

ДВИГАТЕЛЬ – МЕХАНИЧЕСКАЯ ЧАСТЬ  (DOHC 2.0L/2.4L)







СНЯТИЕ

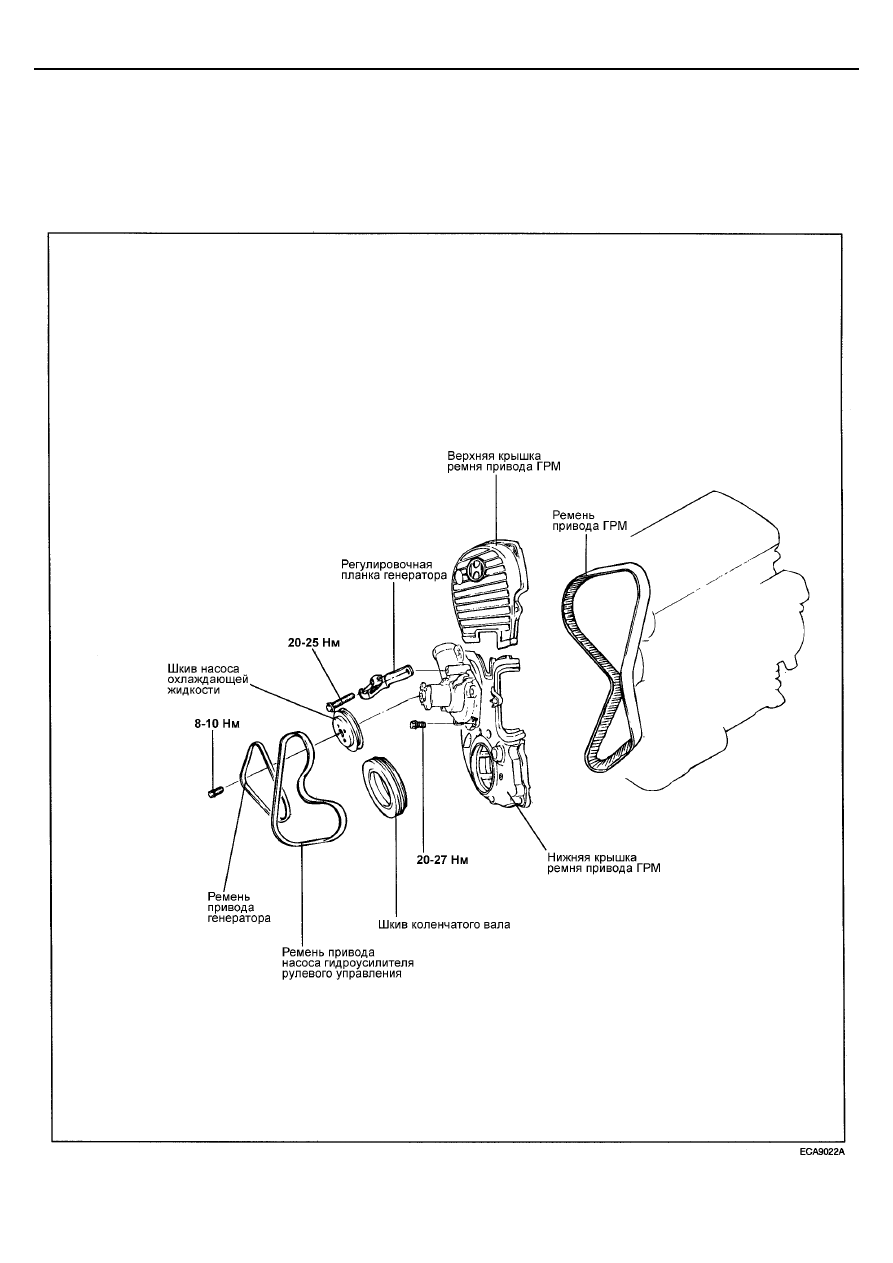

1.   Слейте охлаждающую жидкость и отсоедините от

насоса охлаждающей жидкости соединительный шланг
подводящей трубы системы охлаждения.


2.   Снимите ремень привода генератора и шкив насоса

охлаждающей жидкости.


3.   Снимите крышки ремня привода ГРМ и натяжитель

ремня привода ГРМ.


4.  Отверните болты крепления насоса охлаждающей

жидкости, снимите регулировочную планку генератора.


5.   Снимите насос охлаждающей жидкости в сборе с блока

цилиндров.



ПРОВЕРКА


1.   Проверьте каждую деталь на отсутствие трещин,

повреждения или износа, и замените насос
охлаждающей жидкости в сборе если необходимо.


2.   Проверьте подшипник на отсутствие повреждения,

повышенного шума при работе и медленного
вращения, и замените насос охлаждающей жидкости в
сборе если необходимо.


3.   Проверьте насос на отсутствие утечек охлаждающей

жидкости. Если имеются утечки охлаждающей
жидкости, то узел сальника неисправен. Замените
насос охлаждающей жидкости в сборе.










УСТАНОВКА


1.  Удалите остатки старой прокладки с привалочных

поверхностей насоса охлаждающей жидкости и блока
цилиндров


2.  Установите в канавку впускной трубы системы

охлаждения кольцевую прокладку. Смажьте прокладку
водой (не наносите консистентную смазку или масло).






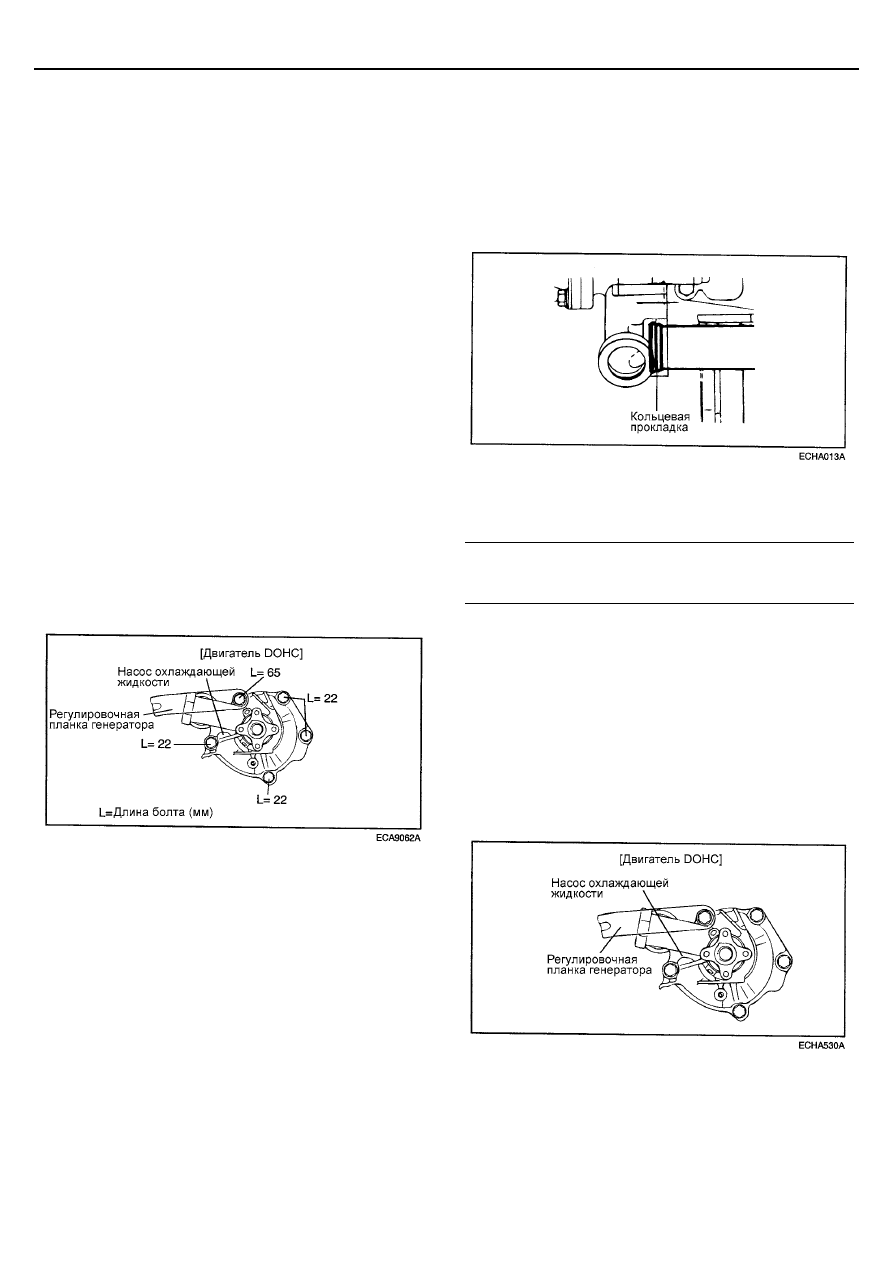

3.   Установите насос охлаждающей жидкости вместе с

новой прокладкой и затяните болты крепления насоса
номинальным моментом.


Момент затяжки
Болты крепления насоса охлаждающей жидкости к блоку
цилиндров : 20 - 27 Нм

4.   Установите натяжитель ремня привода ГРМ и сам

ремень. Отрегулируйте натяжение ремня привода ГРМ.
Установите крышки ремня.


5.   Установите шкив насоса охлаждающей жидкости и

ремень привода генератора, и затем отрегулируйте
натяжение ремня.


6.   Заполните систему охлаждения чистой охлаждающей

жидкостью.


7.   Запустите двигатель и убедитесь в отсутствии утечек

охлаждающей жидкости.
