СИСТЕМА ОХЛАЖДЕНИЯ

ЕM-61







РАДИАТОР

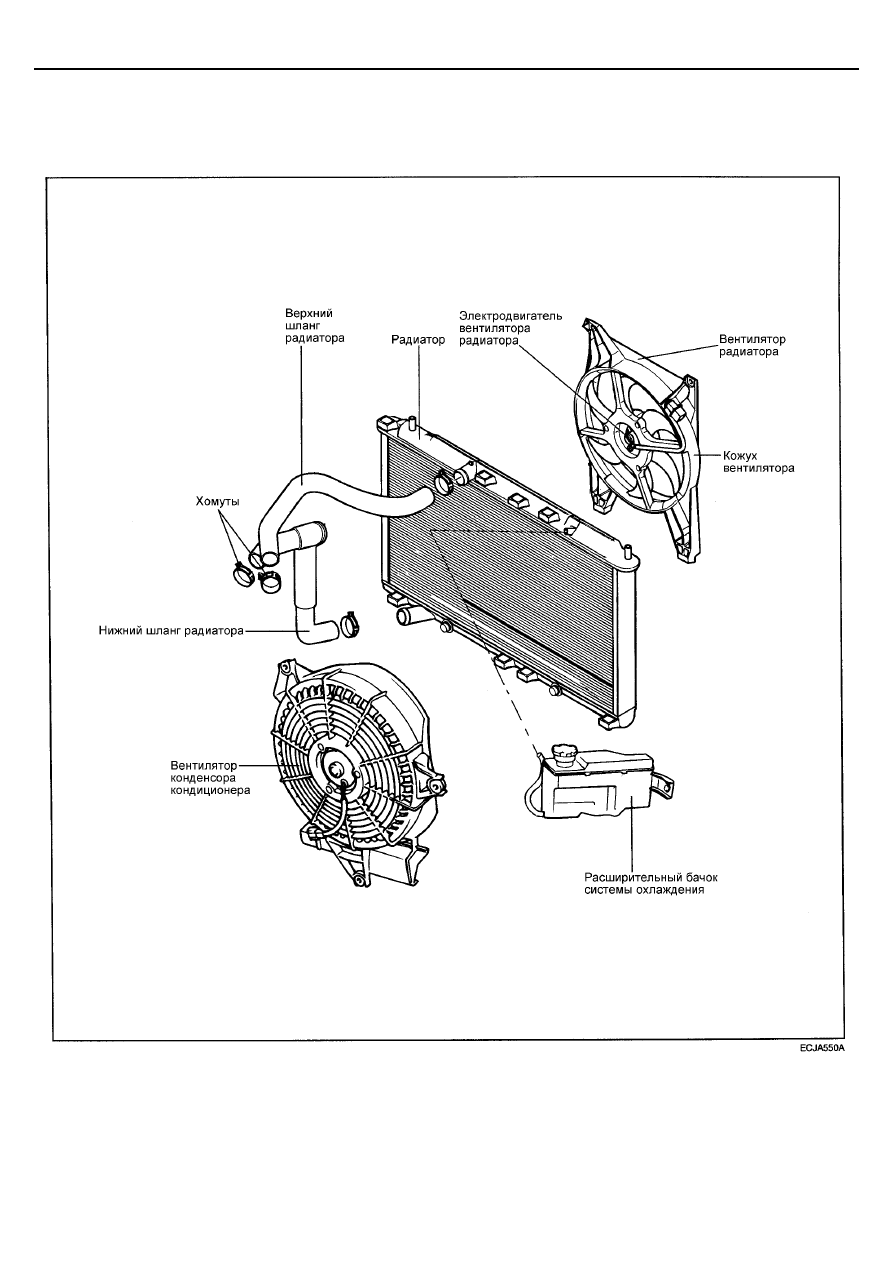

ДЕТАЛИ













ЕM-62

ДВИГАТЕЛЬ – МЕХАНИЧЕСКАЯ ЧАСТЬ  (DOHC 2.0L/2.4L)







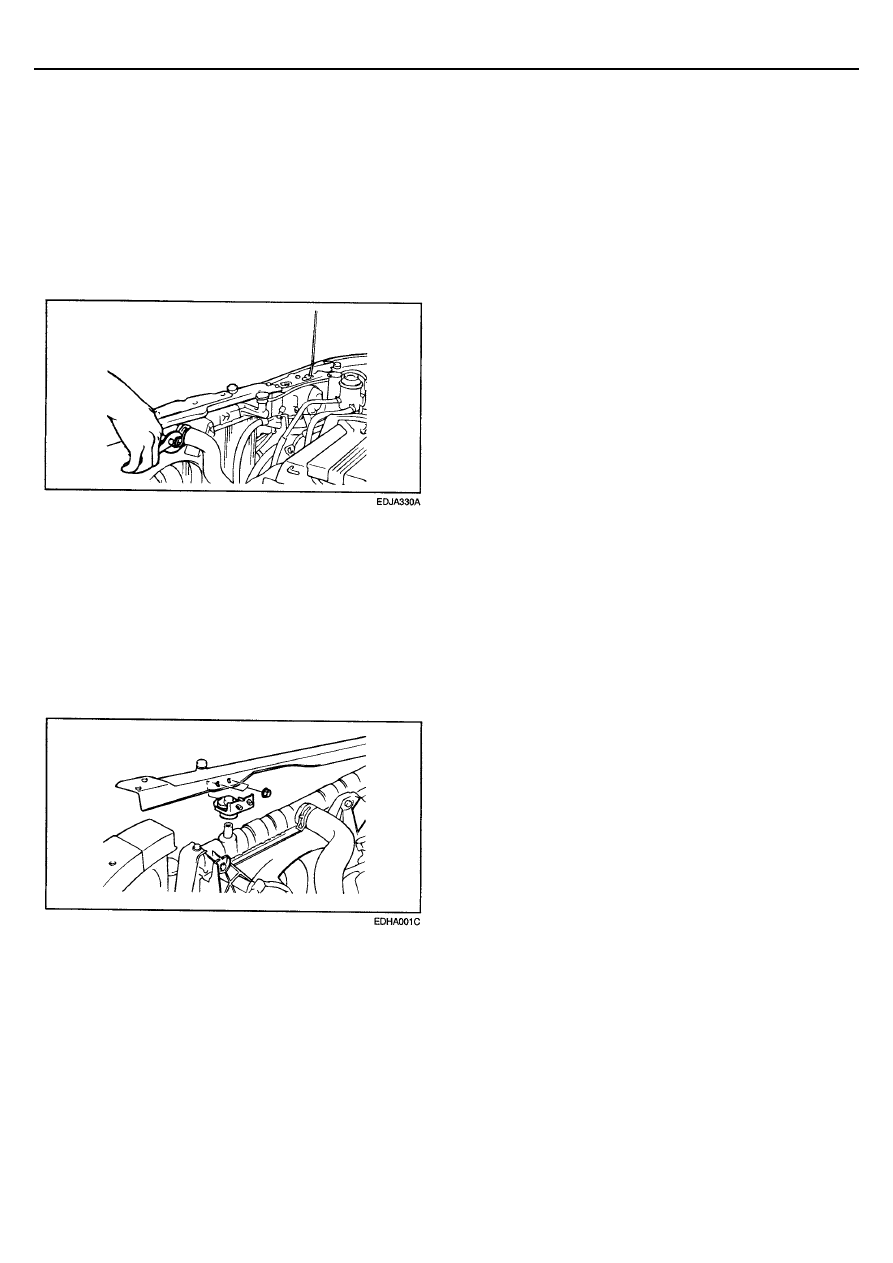

СНЯТИЕ


1.   Отсоедините аккумуляторную батарею.

2.   Отсоедините разъем электродвигателя вентилятора

радиатора.


3.   Отверните сливную пробку радиатора и слейте

охлаждающую жидкость.


4.   Отсоедините верхний и нижний шланги радиатора и

трубку расширительного бачка.






5.   На моделях с автоматической КПП отсоедините

шланги маслоохладителя АКПП.


ВНИМАНИЕ
После отсоединения шлангов маслоохладителя АКПП
необходимо закрыть пробками отверстия в шлангах,
штуцеры радиатора и патрубки АКПП, чтобы не
допустить вытекания масла АКПП и попадания внутрь
посторонних частиц.

6.   Отверните болт крепления верхней опоры радиатора.





7.   Снимите радиатор вместе с электровентилятором

радиатора.


8.   Снимите электровентилятор с радиатора.





ПРОВЕРКА


1.  Проверьте радиатор на отсутствие изгиба или

повреждения пластин, и на отсутствие посторонних
предметов между пластинами.


2.  При необходимости осторожно распрямите пластины

оребрения трубок


3.   Проверьте радиатор на отсутствие повреждений и

отложений накипи, ржавчины или следов коррозии.


4.   Проверьте шланги радиатора на отсутствие трещин,

повреждений или ухудшения состояния (износ).


5.   Проверьте расширительный бачок на отсутствие

повреждений.


6.   Проверьте состояние шлангов системы охлаждения

АКПП.



УСТАНОВКА


1.   Заполните радиатор и расширительный бачок чистой

охлаждающей жидкостью.


2.   Запустите двигатель и прогрейте его до момента

открытия клапана термостата. Затем заглушите
двигатель.


3.   Снимите крышку радиатора и долейте жидкость до

основания наливной горловины радиатора, затем
долейте жидкость в расширительный бачок до верхней
метки.


4.   Убедитесь в отсутствии утечек жидкости из радиатора,

шлангов или соединений.





СИСТЕМА ОХЛАЖДЕНИЯ

ЕM-63

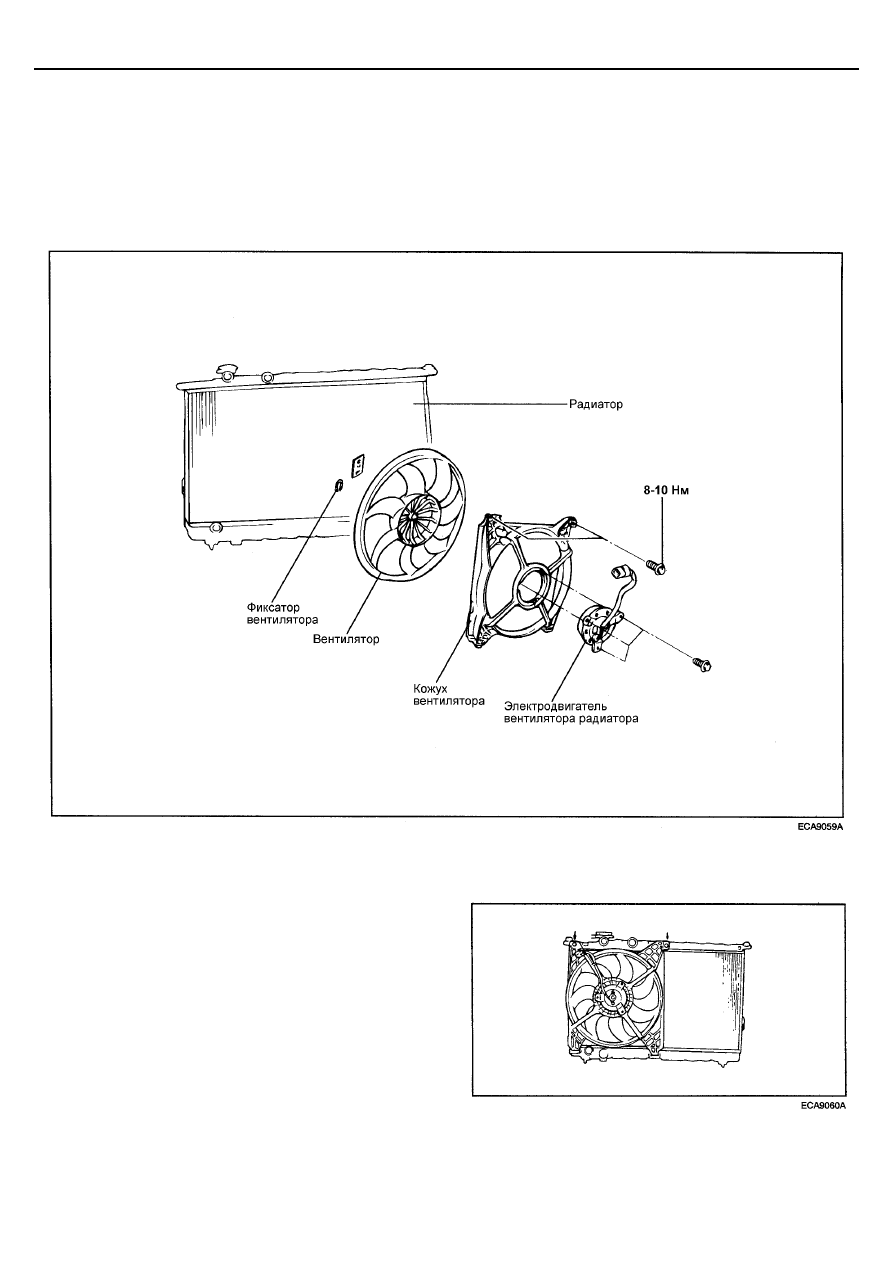

ЭЛЕКТРОДВИГАТЕЛЬ
ВЕНТИЛЯТОРА РАДИАТОРА



ЭЛЕКТРОДВИГАТЕЛЬ
ВЕНТИЛЯТОРА РАДИАТОРА В
СБОРЕ











СНЯТИЕ


1.  Отсоедините аккумуляторную батарею.

2.  Отсоедините разъемы электродвигателя вентилятора и

освободите провода из клипс дефлектора.


3.  Модели с АКПП: отсоедините от дефлектора шланги

охлаждения рабочей жидкости АКПП.


4.  Отверните четыре болта крепления дефлектора.

5.  Снимите дефлектор вместе с электродвигателем.

6.  Удалите стопорное кольцо и снимите вентилятор


 7.

Отверните три винта крепления электродвигателя,
снимите электродвигатель







ЕM-64

ДВИГАТЕЛЬ – МЕХАНИЧЕСКАЯ ЧАСТЬ  (DOHC 2.0L/2.4L)






2.  Проверьте наличие замкнутой цепи между выводами 2

и 4 реле. Проверьте цепи реле согласно таблице.



Состояние

Выводы №

Состояние цепи

ВКЛ (ON)

1 и 3

Замкнута

1 и 3

Разомкнута

ВЫКЛ (OFF)

2 и 4

Замкнута

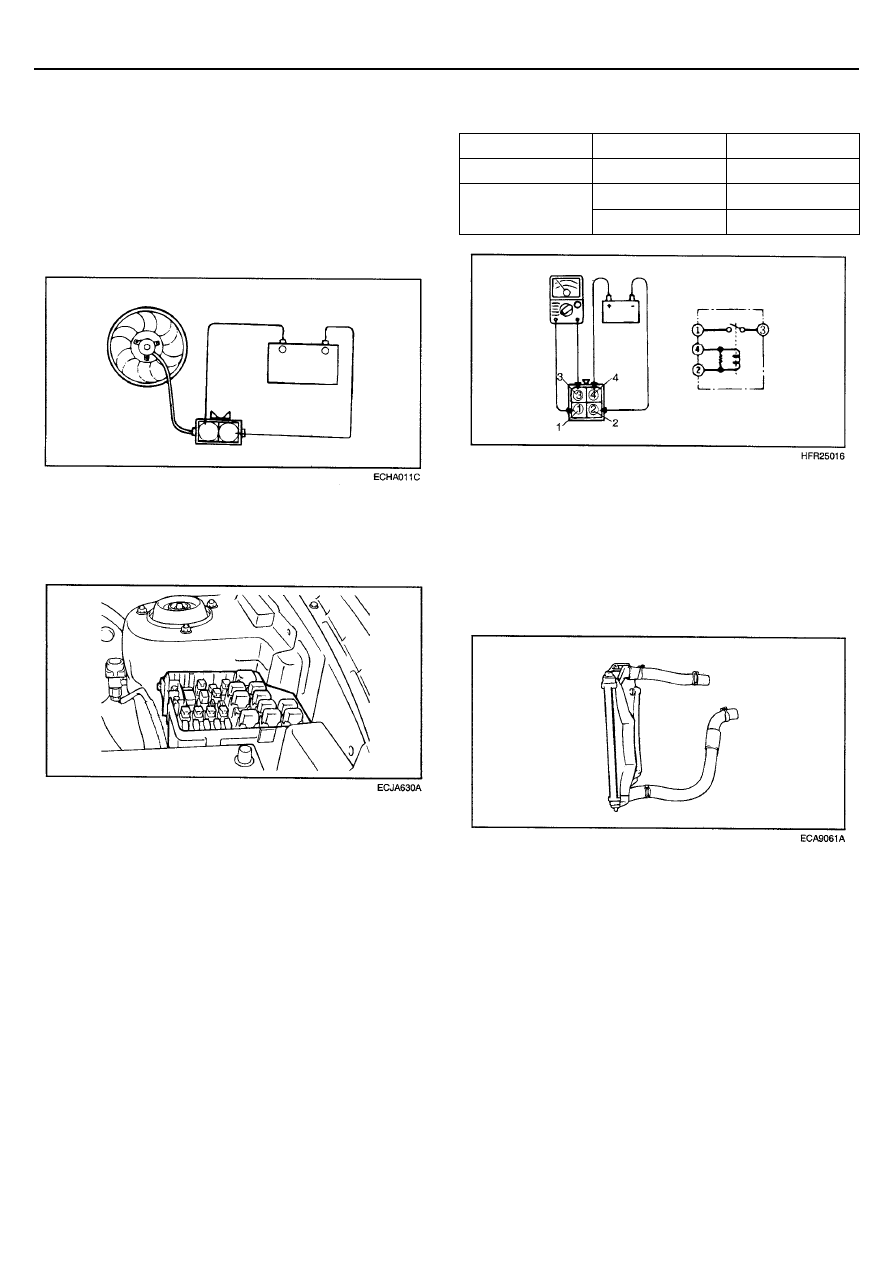

ПРОВЕРКА



ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА
РАДИАТОРА


1.  Проверьте, что электровентилятор радиатора

вращается, когда на выводы электродвигателя
подается напряжение аккумуляторной батареи.

2.  Проверьте отсутствие постороннего шума в работе

электродвигателя







РЕЛЕ ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА


1.  Снимите реле управления частотой вращения

вентилятора с блока реле в моторном отсеке
















УСТАНОВКА


Установка проводится в обратном порядке

ПРИМЕЧАНИЕ
•

При установке не допускайте контактов
вентилятора с дефлектором

•

После установки проверьте работу узла в сборе
