СИСТЕМЫ ВПУСКА И ВЫПУСКА

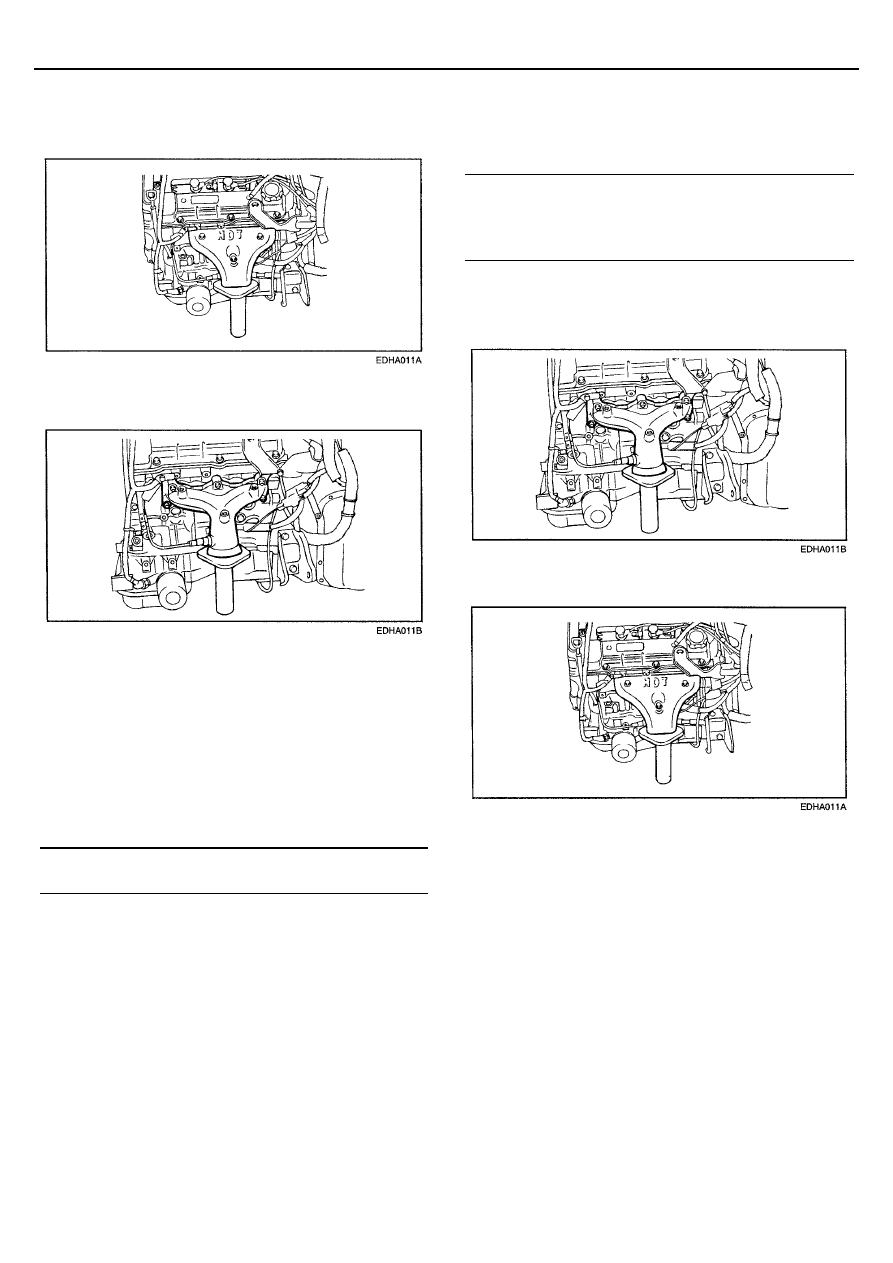

ЕM-69







СНЯТИЕ


1.   Снимите теплозащитный кожух выпускного коллектора.





2.   Снимите с головки цилиндров выпускной коллектор в

сборе






3.   Снимите прокладку выпускного коллектора.



ПРОВЕРКА


1.  Проверьте выпускной коллектор на отсутствие трещин

и повреждений.


2.  С помощью разметочной линейки и плоского щупа

измерьте коробление привалочной плоскости
выпускного коллектора


Номинальное значение : 0,15 мм
Предельно допустимое значение : 0,30 мм






УСТАНОВКА


1.   Установка выпускного коллектора производится в

порядке, обратном снятию.


Момент затяжки
Болты выпускного коллектора :


М8 : 25 – 30 Нм



М10 : 35 – 55 Нм


ВНИМАНИЕ
Перед установкой на место замените прокладку
выпускного коллектора новой.





2.   Не забудьте установить тепловые экраны.









ЕМ-70



ДВИГАТЕЛЬ – МЕХАНИЧЕСКАЯ ЧАСТЬ  (DOHC 2.0L/2.4L)

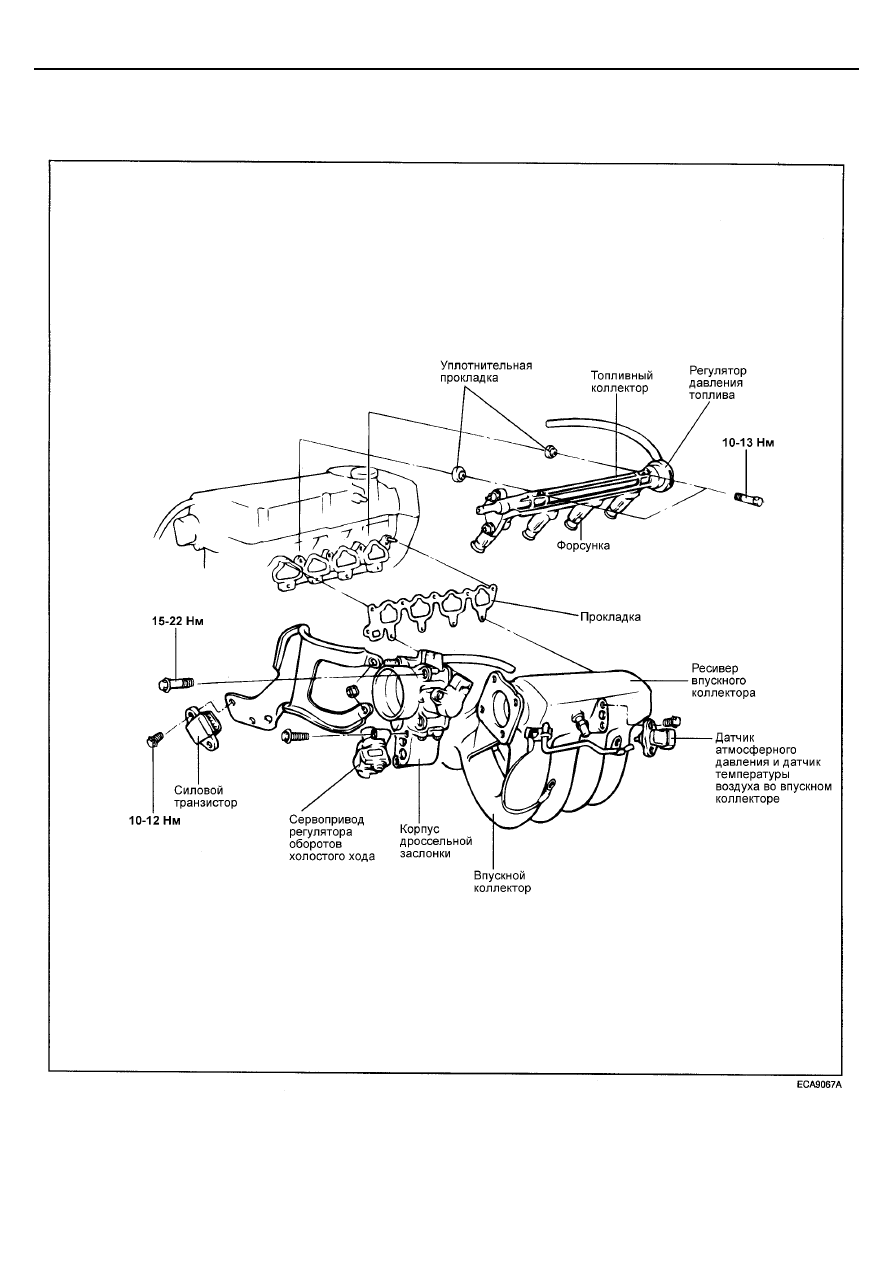

ВПУСКНОЙ КОЛЛЕКТОР



ДЕТАЛИ











СИСТЕМЫ ВПУСКА И ВЫПУСКА

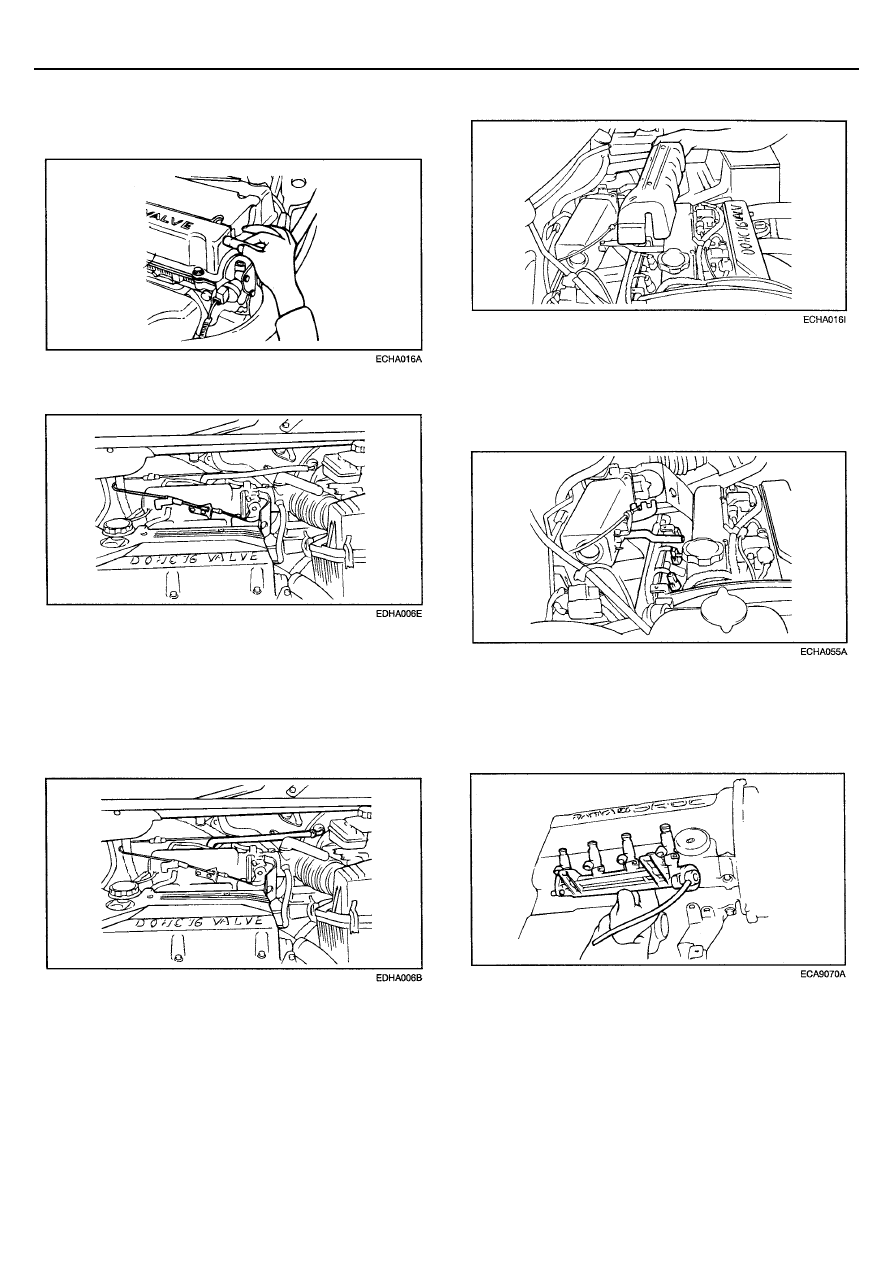

ЕМ-71







СНЯТИЕ

1.   Отсоедините от корпуса дроссельной заслонки шланг

вентиляции картера






2.   Отсоедините трос педали акселератора.





3.   Отсоедините от корпуса дроссельной заслонки шланг

системы охлаждения.


4.   Отсоедините шланг клапана системы принудительной

вентиляции картера и вакуумный шланг усилителя
тормозов.


5.   Снимите штуцер вакуумного шланга.







 6.

Снимите крышку форсунок.






7.   Перед отсоединением топливного шланга высокого

давления от топливного коллектора сбросьте
остаточное давление в системе.


8.   Отсоедините разъем жгута проводов топливных

форсунок.






9.  Снимите топливный коллектор вместе с форсунками.

ВНИМАНИЕ
Будьте осторожны, не уроните форсунки при снятии
топливного коллектора.









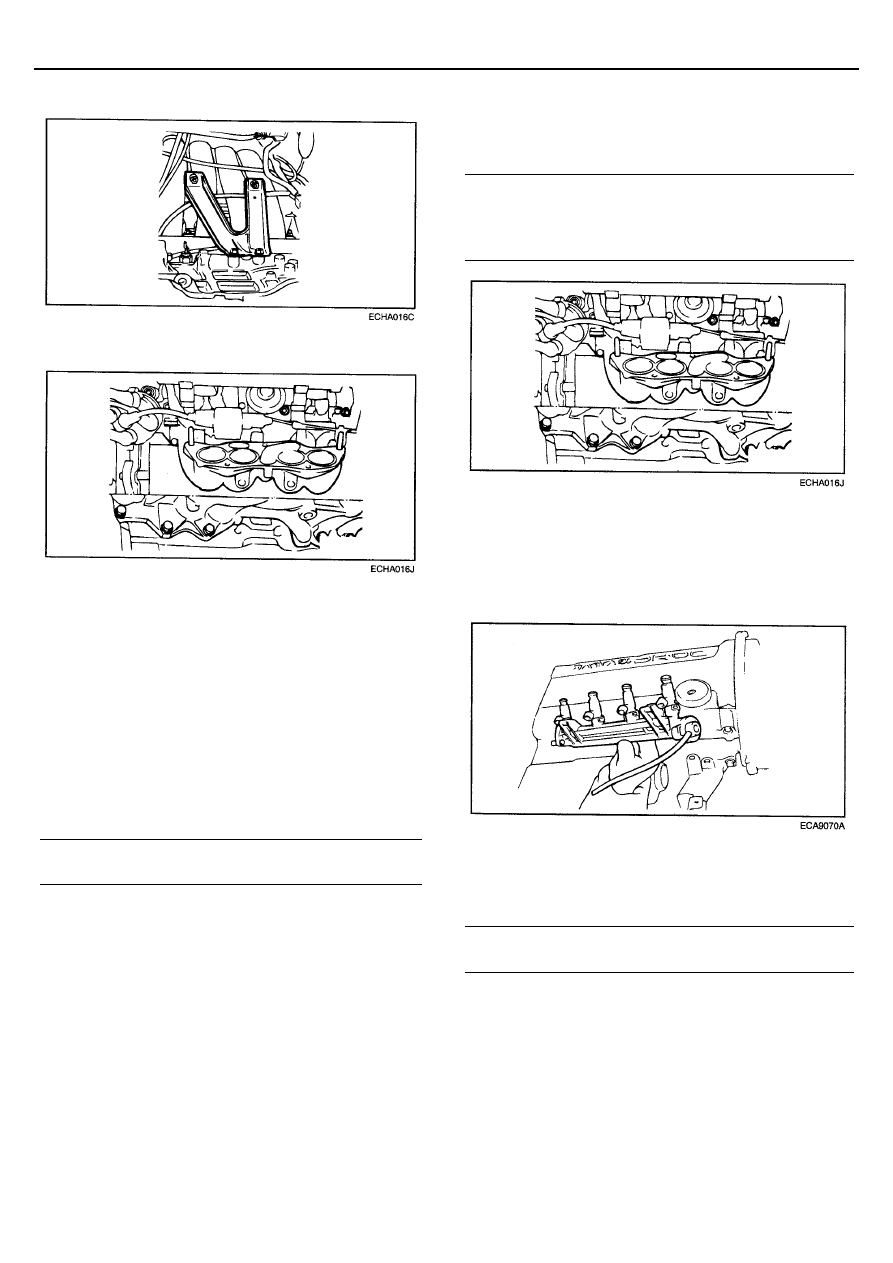

ЕМ-72



ДВИГАТЕЛЬ – МЕХАНИЧЕСКАЯ ЧАСТЬ  (DOHC 2.0L/2.4L)







10.   Отверните крепление стойки впускного коллектора.





11.   Снимите впускной коллектор в сборе и прокладку.






ПРОВЕРКА



ВПУСКНОЙ КОЛЛЕКТОР И РЕСИВЕР


1.  Проверьте детали на отсутствие трещин и

повреждений.


2.  Проверьте состояние каналов прохода воздуха,

водяной рубашки и штуцеров вакуумных шлангов.
Прочистите при необходимости


3.   С помощью разметочной линейки и плоского щупа

измерьте коробление привалочной плоскости
впускного коллектора.


Номинальное значение : 0,15 мм
Предельно допустимое значение : 0,20 мм





УСТАНОВКА


1.   Замените прокладку впускного коллектора новой и

установите впускной коллектор на место.


Момент затяжки
Впускной коллектор


болты : 15 – 20 Нм



гайки : 30 – 42 Нм






2.   Установите топливный коллектор вместе с

форсунками.


ВНИМАНИЕ
Следите за правильностью установки уплотнений
форсунок.





3.   Подсоедините разъем жгута проводов топливных

форсунок. Установите крышку форсунок.


4.   Установите стойку впускного коллектора.

Момент затяжки
Стойка впускного коллектора : 18 – 25 Нм
