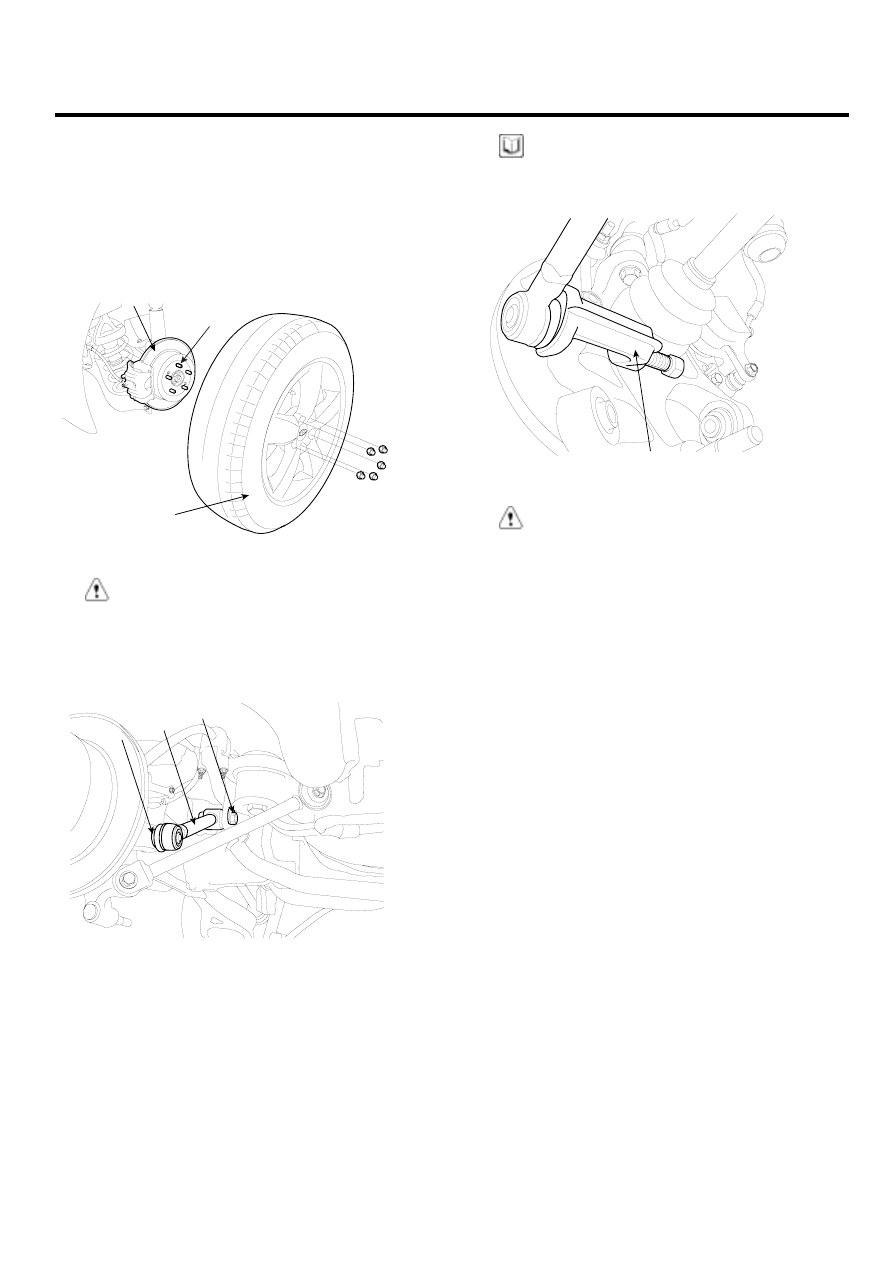

REAR SUSPENSION SYSTEM

SS -59

REMOVAL

E46DA66A

1.

Loosen the wheel nuts slightly.
Raise the vehicle, and make sure it is securely sup-
ported.

2.

Remove the rear wheel and tire (A) from the rear hub
(B).

A

B

C

SCMSS6512D

CAUTION

Be careful not to damage to the hub bolts (C) when
removing the rear wheel and tire (A).

3.

Remove the assist arm (A) from the rear carrier.

A

C

B

SCMSS6031D

NOTE

Remove the rear assist arm ball joint (A) by using the
special tool(09568-4A000).

09568-4A000

SCMSS6523D

CAUTION

If the bush is excessive worn and damaged, re-
place the assist arm assembly.

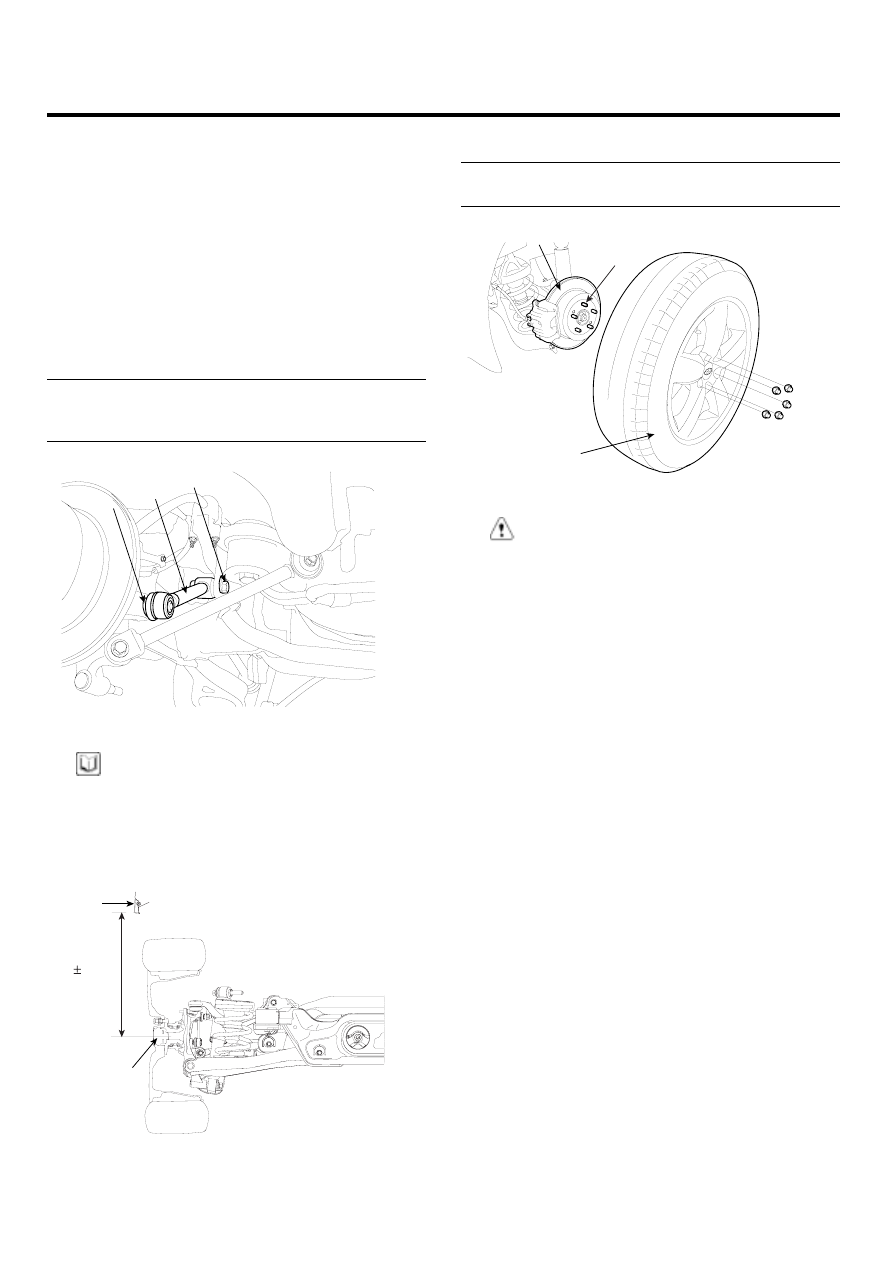

SS -60

SUSPENSION SYSTEM

INSPECTION

EDACAA4A

1.

Check the bushing for wear and deterioration.

2.

Check the rear assist arm for bending or breakage.

3.

Check the ball joint dust cover for cracks.

4.

Check all bolts.

INSTALLATION

EC8E3BD8

1.

Install the rear assist arm (A) to the rear carrier.

Tightening torque Nm (kgf-m, lb-ft) :
Bolt(B) : 137.3~156.9 (14~16, 101.3~115.7)
Nut(C) : 98.1~117.7 (10.0~12.0, 72.3~86.8)

A

C

B

SCMSS6031D

NOTE

After checking the distance(453±10mm(17.83
±0.39in)) between the wheel housing garnish (A) and
the hub assembly (B) as shown in the illustration,
tighten the mounting bolts and nuts of rear chassis
part with specified torque.

A

B

453 10 mm

SCMSS6528D

2.

Install the wheel and tire (A) to the rear hub (B).

Tightening torque Nm (kgf-m, lb-ft) :
88.3~107.9 (9~11, 65.1~79.6)

A

B

C

SCMSS6512D

CAUTION

Be careful not to damage the hub bolts (C) when
installing the rear wheel and tire (A).

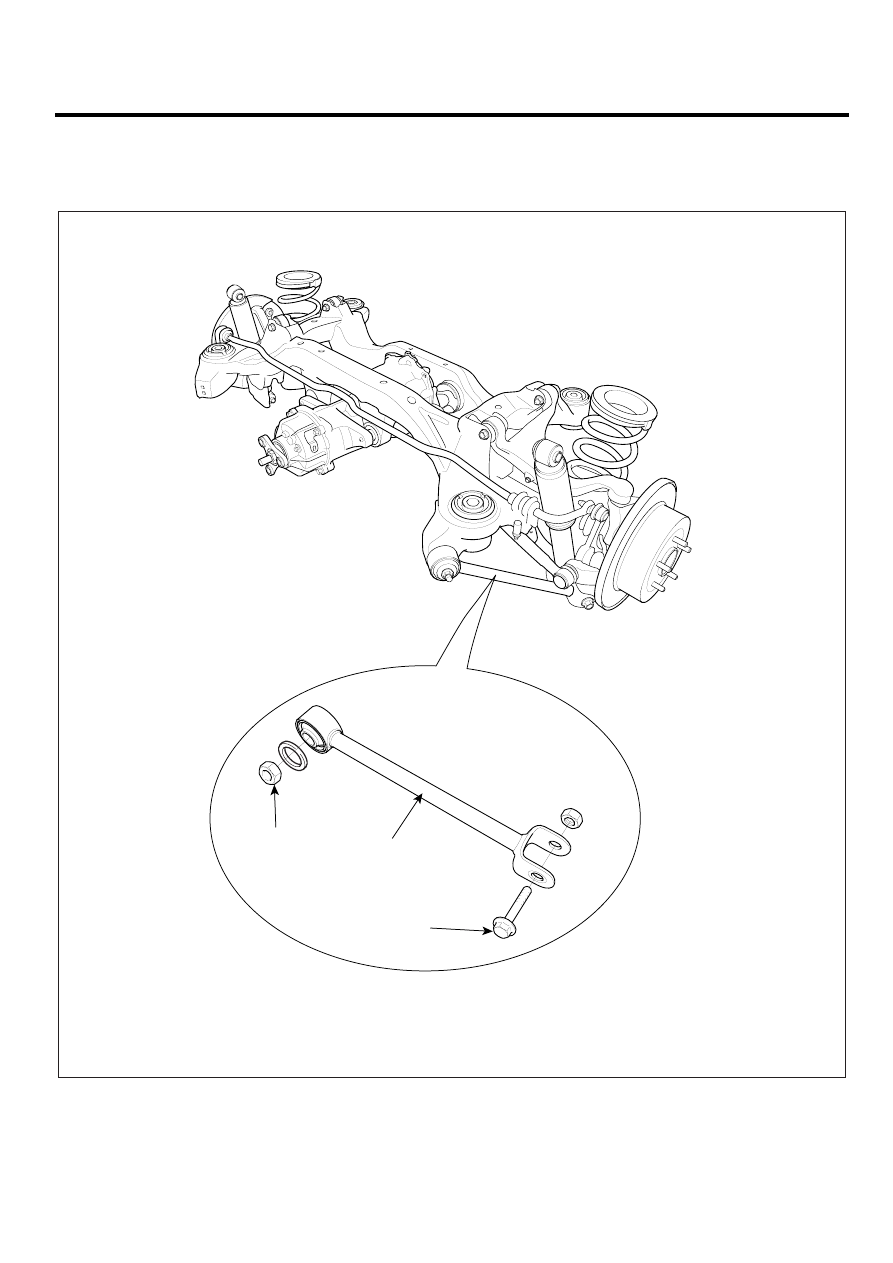

REAR SUSPENSION SYSTEM

SS -61

TRAILING ARM

COMPONENT

E39A3EAF

1. Rear trailing arm

137.3~156.9
(14~16, 101.3~115.7)

137.3~156.9
(14~16, 101.3~115.7)

1

TORQUE : Nm (kgf.m, lb-ft)

SCMSS6509L

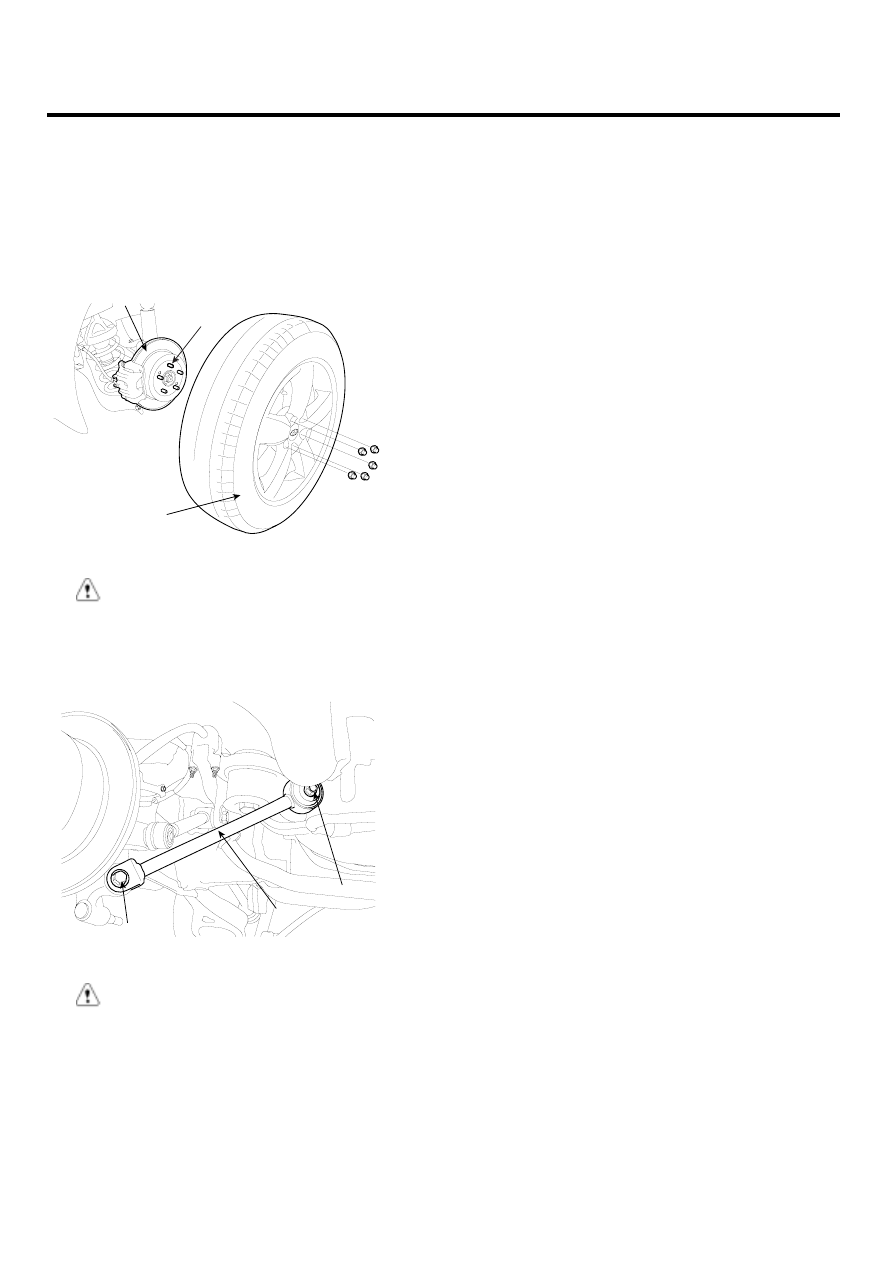

SS -62

SUSPENSION SYSTEM

REMOVAL

EBA34130

1.

Loosen the wheel nuts slightly.
Raise the vehicle, and make sure it is securely sup-
ported.

2.

Remove the rear wheel and tire (A) from the rear hub
(B).

A

B

C

SCMSS6512D

CAUTION

Be careful not to damage to the hub bolts (C) when
removing the rear wheel and tire (A).

3.

Remove the trailing arm (A) from the rear carrier.

A

C

B

SCMSS6039D

CAUTION

If the bush is excessive worn and damaged, re-
place the assist arm assembly.

INSPECTION

EDFCCDEE

1.

Check the bushing for wear and deterioration.

2.

Check the rear trailing arm for bending or breakage.

3.

Check all bolts.
