REAR SUSPENSION SYSTEM

SS -51

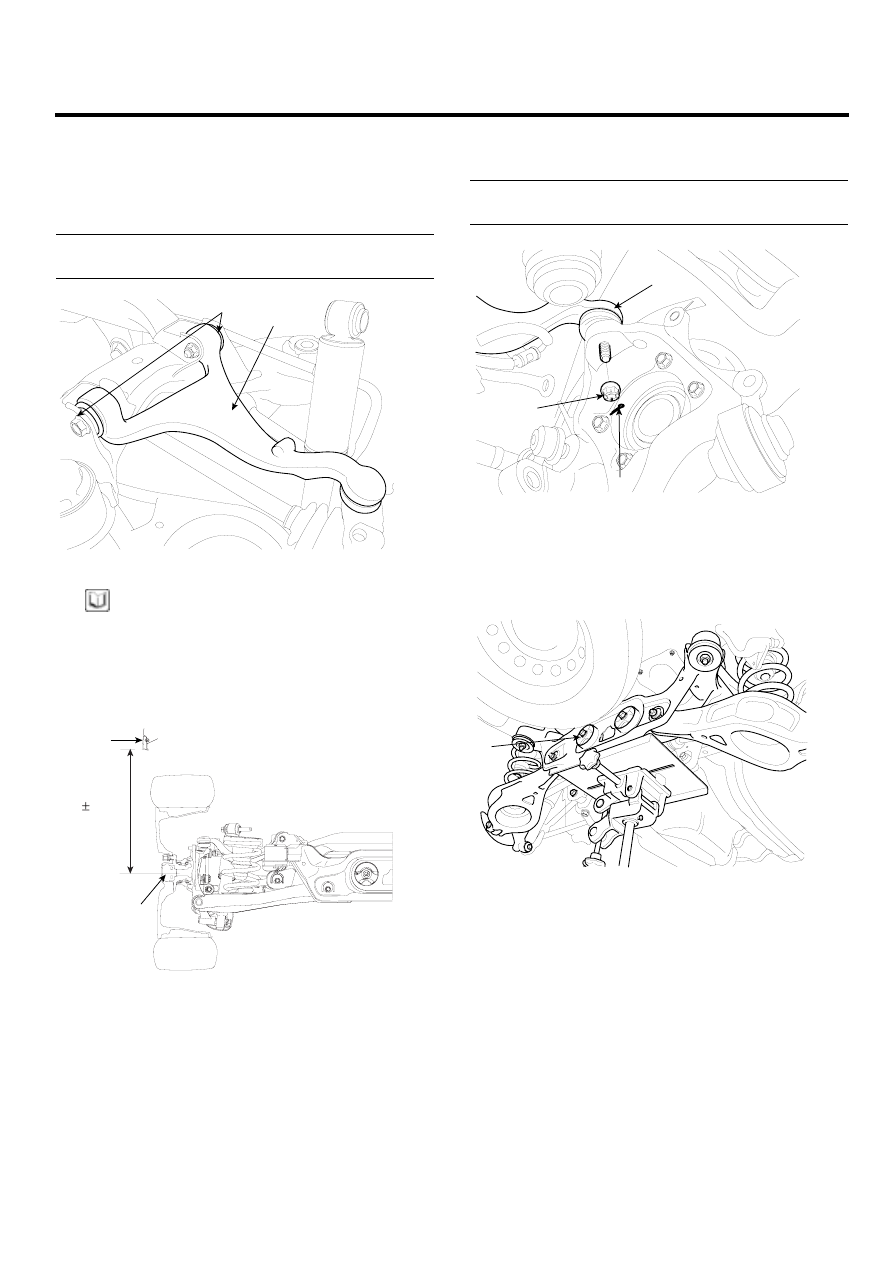

INSTALLATION

E163969D

1.

Install the rear upper arm (B), then install the mount-
ing bolts (A) of the rear upper arm and the cross mem-
ber.

Tightening torque Nm (kgf-m, lb-ft) :
98.1~117.7 (10.0~12.0, 72.3~86.8)

A

B

SCMSS6014D

NOTE

After checking the distance(453±10mm(17.83
±0.39in)) between the wheel housing garnish (A) and
the hub assembly (B) as shown in the illustration,
tighten the mounting bolts and nuts of rear chassis
part with specified torque.

A

B

453 10 mm

SCMSS6528D

2.

Install the split pin (A) and the castle nut (B) to the rear
upper arm ball joint (C).

Tightening torque Nm (kgf-m, lb-ft) :
78.5~88.3 (8.0~9.0, 57.9~65.1)

A

B

C

SCMSS6521D

3.

Install the rear cross member.

4.

Support the rear cross member assembly (A) with the
jack.

A

SCMSS6010D

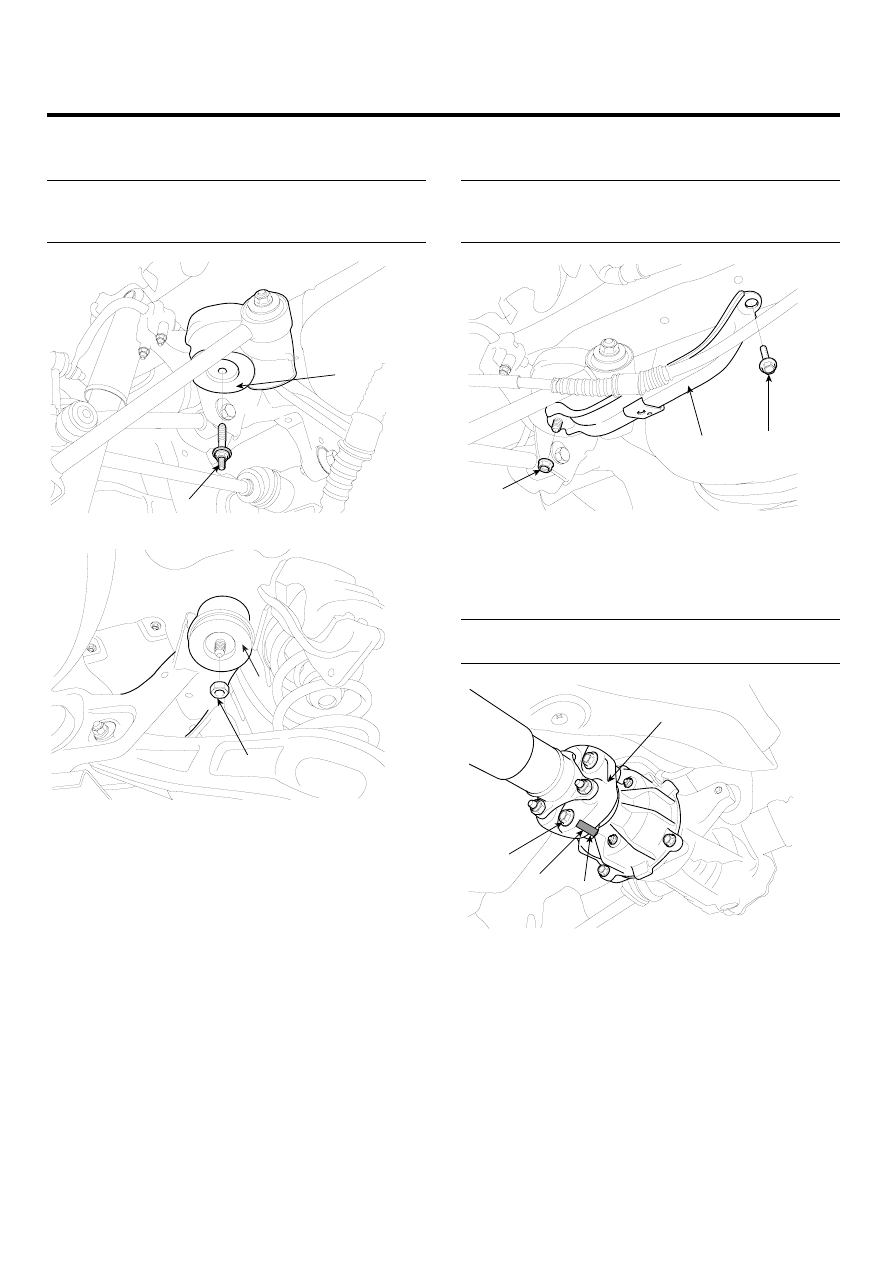

SS -52

SUSPENSION SYSTEM

5.

Install the rear cross member mounting bolts (A), nuts
(B) and plate (C).

Tightening torque Nm (kgf-m, lb-ft) :
Bolts(A) : 156.9~176.5 (16~18, 115.7~130.2)
Nuts(B) : 156.9~176.5 (16~18, 115.7~130.2)

A

C

SCMSS6012D

B

C

SCMSS6013D

6.

Install the rear cross member stay (A) and mounting
bolt (B) and nut (C).

Tightening torque Nm (kgf-m, lb-ft) :
Bolt(B) : 68.6~88.3 (7~9, 50.6~65.1)
Nut(C) : 68.6~88.3 (7~9, 50.6~65.1)

B

A

C

SCMSS6011D

7.

After matching a match mark (C) on the rubber cou-
pling (A) and rear differential companion (B), Install
the propeller shaft mounting bolts (D).

Tightening torque Nm (kgf-m, lb-ft) :
49.0~68.6 (5~7, 36.2~50.6)

A

D

C

B

SCMSS6518D

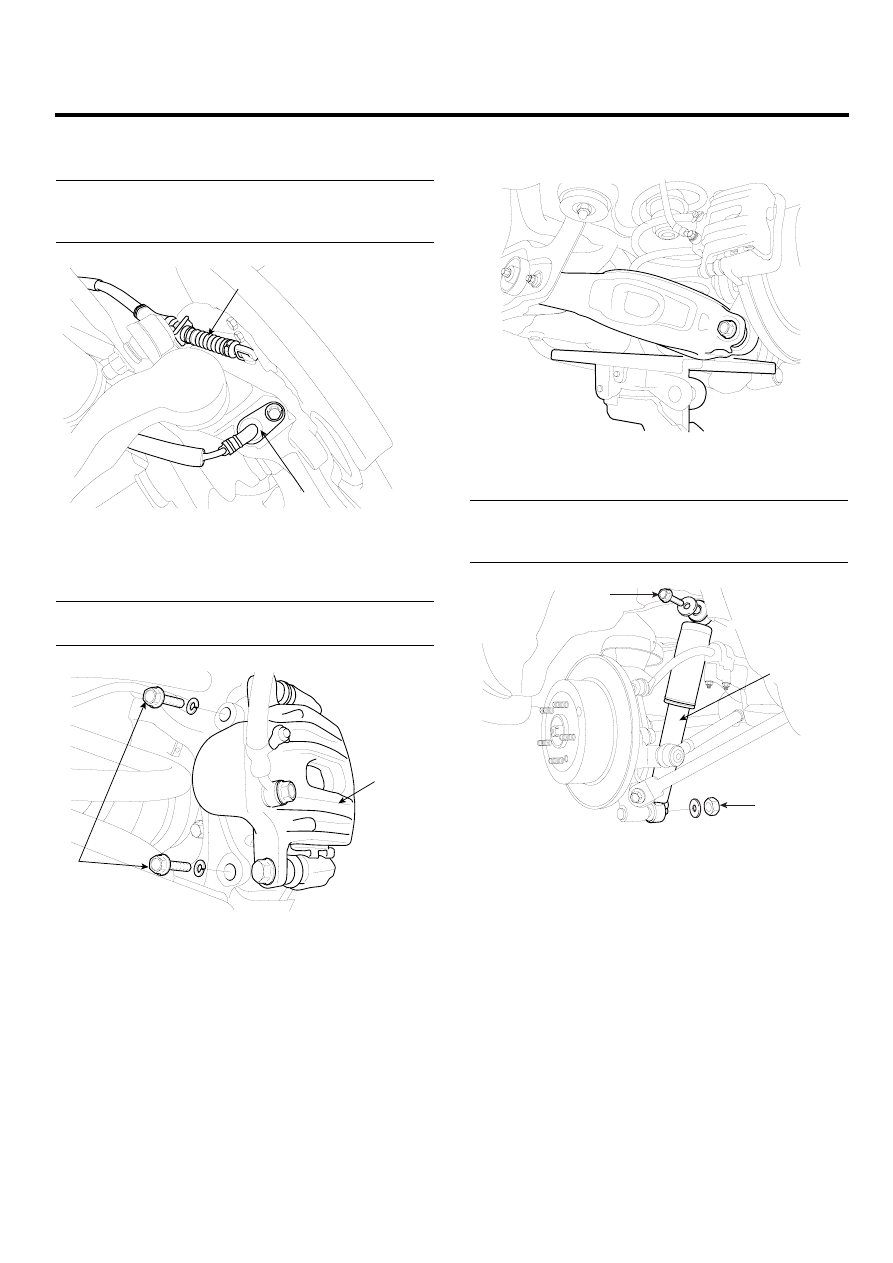

REAR SUSPENSION SYSTEM

SS -53

8.

Install the wheel speed sensor (A) and the parking
brake cable (B) to the rear axle carrier.

Tightening torque Nm (kgf-m, lb-ft) :
Wheel speed sensor (A) :
6.9~10.8 (0.7~1.1, 5.1~8.0)

A

B

SCMSS6517D

9.

Install the brake caliper (B), then tighten the brake
caliper mounting bolts (A).

Tightening torque Nm (kgf-m, lb-ft) :
63.7~73.5 (6.5~7.5, 47.0~54.2)

A

B

SCMSS6515D

10. Support the rear lower arm with a jack as shown in

the illustration.

SCMSS6526D

11. Install the rear shock absorber (A).

Tightening torque Nm (kgf-m, lb-ft) :
Bolt(B) : 137.3~156.9 (14~16, 101.3~115.7)
Nut(C) : 98.1~117.7 (10.0~12.0, 72.3~86.8)

A

C

B

SCMSS6527D

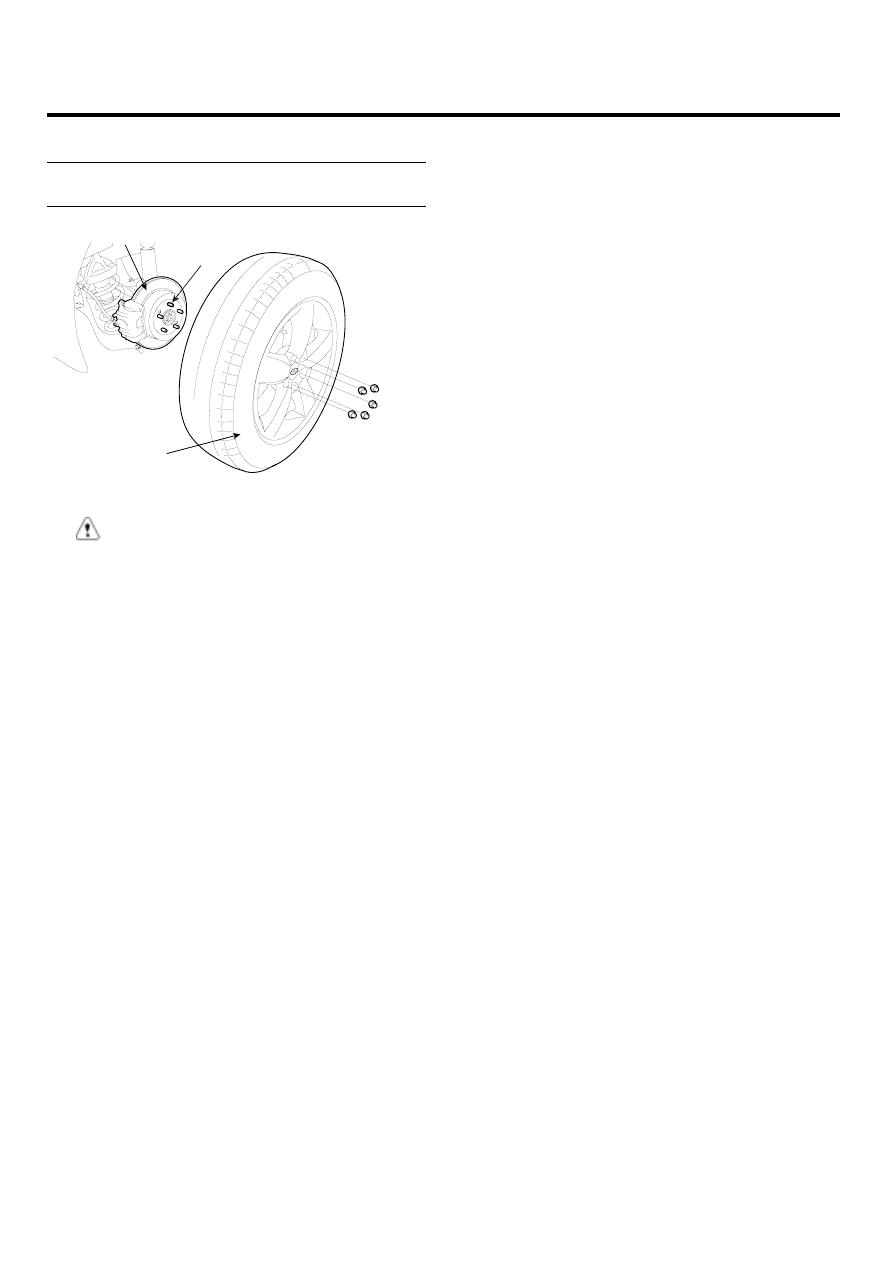

SS -54

SUSPENSION SYSTEM

12. Install the wheel and tire (A) to the rear hub (B).

Tightening torque Nm (kgf-m, lb-ft) :
88.3~107.9 (9~11, 65.1~79.6)

A

B

C

SCMSS6512D

CAUTION

Be careful not to damage the hub bolts (C) when
installing the rear wheel and tire (A).
