REAR SUSPENSION SYSTEM

SS -43

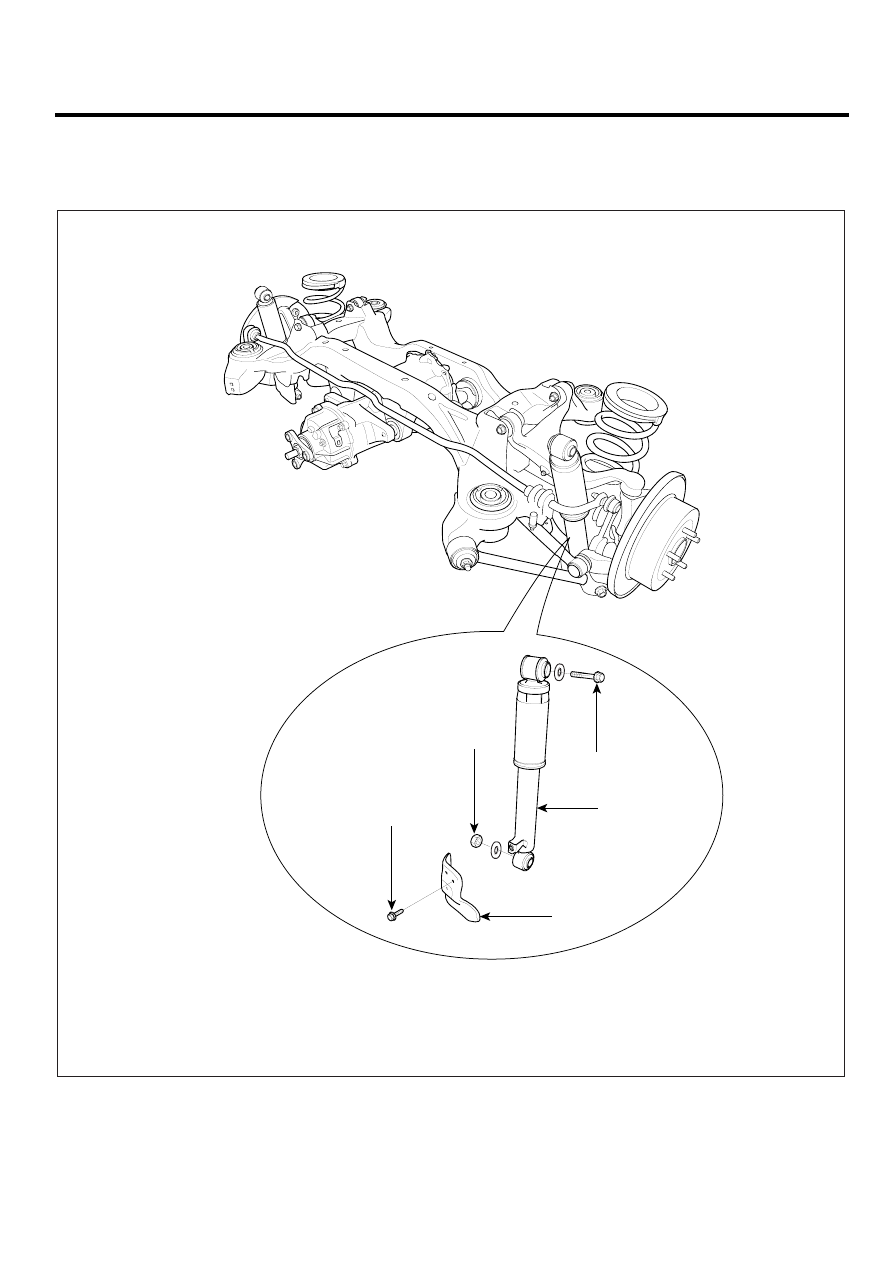

REAR SHOCK ABSORBER

COMPONENT

EFEACBB1

1. Rear shock absorber
2. Dust cover

TORQUE : Nm (kgf.m, lb-ft)

137.3~156.9
(14~16, 101.3~115.7)

5.9~9.8

(0.6~1.0, 4.3~7.2)

98.1~117.7

(10~12, 72.3~86.8)

2

1

SCMSS6505L

SS -44

SUSPENSION SYSTEM

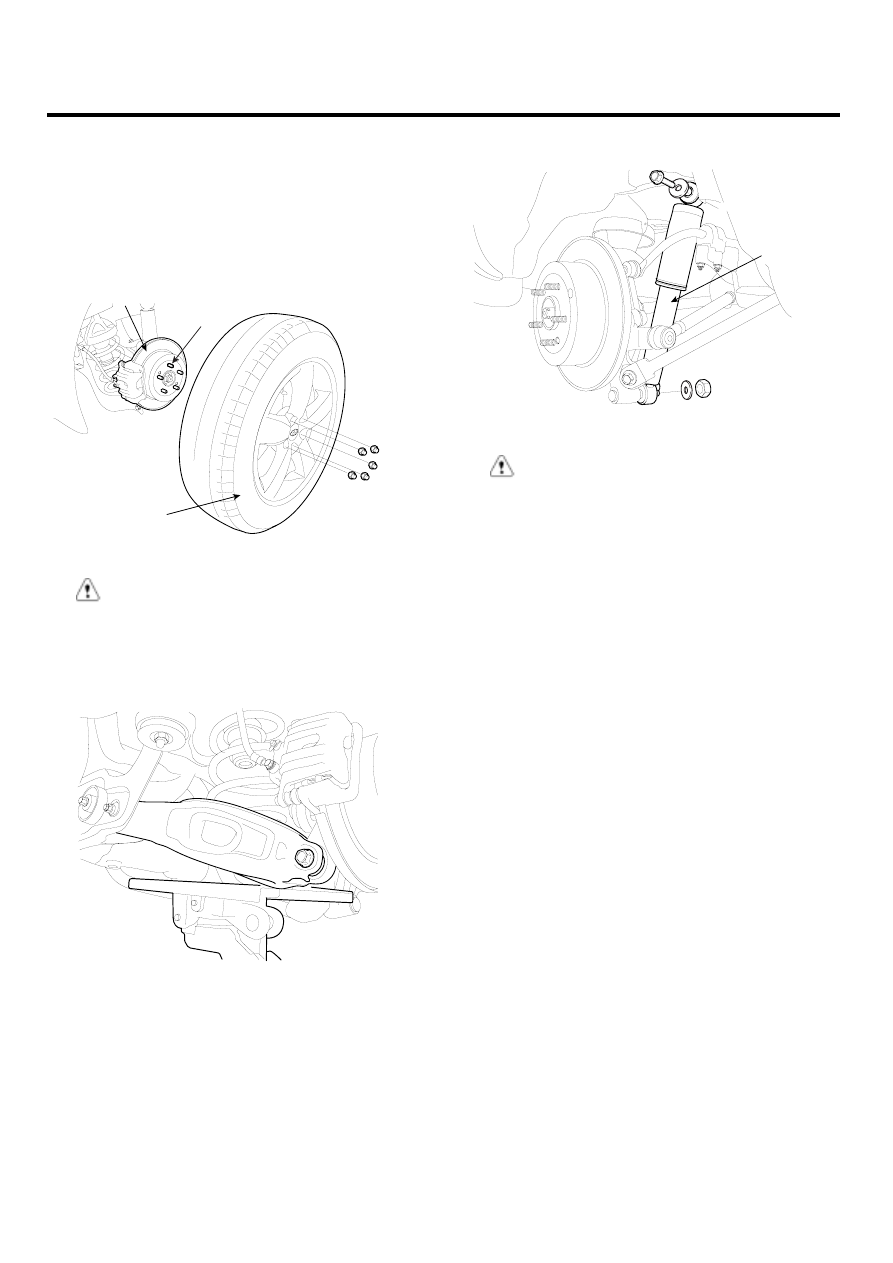

REMOVAL

E01096EE

1.

Loosen the wheel nuts slightly.
Raise the vehicle, and make sure it is securely sup-
ported.

2.

Remove the rear wheel and tire (A) from the rear hub
(B).

A

B

C

SCMSS6512D

CAUTION

Be careful not to damage to the hub bolts (C) when
removing the rear wheel and tire (A).

3.

Support the rear lower arm with a jack as shown in
the illustration.

SCMSS6526D

4.

Remove the rear shock absorber(A).

A

SCMSS6514D

CAUTION

If the bush is excessive worn and damaged, re-
place the shock absorber assembly.

REAR SUSPENSION SYSTEM

SS -45

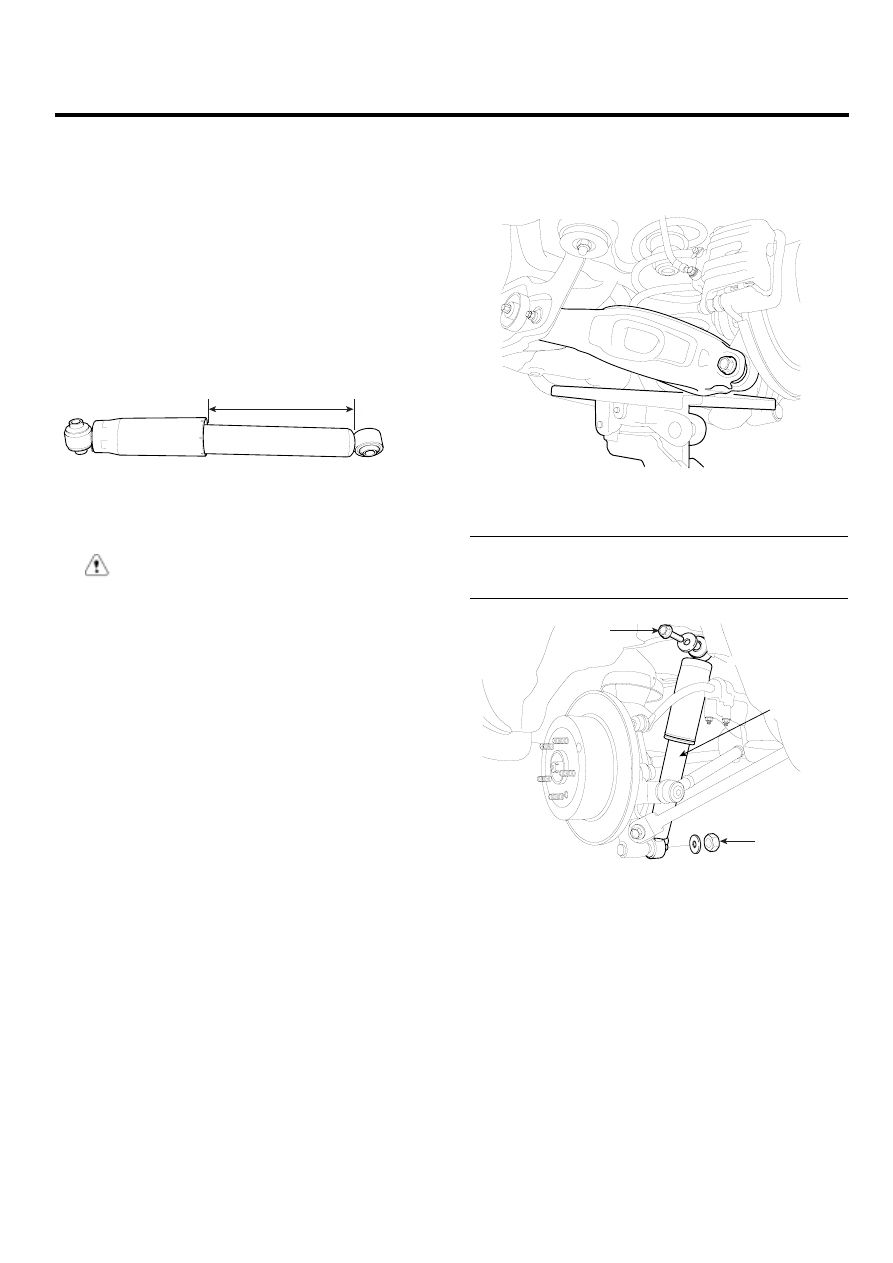

INSPECTION

EFF7BFD5

1.

Check the rubber parts for damage or deterioration.

2.

Check the shock absorber for abnormal resistance or
unusual sounds.

DISPOSAL

1.

Fully extend the shock absorber rod.

2.

Drill a hole to remove gas from the cylinder.

A

AHKF210G

CAUTION

The gas coming out is harmless, but be careful of
chips that may fly up when drilling. Be sure to use
face shield and safety goggles.

INSTALLATION

E6FBAED1

1.

Support the rear lower arm with a jack as shown in
the illustration.

SCMSS6526D

2.

Install the rear shock absorber (A).

Tightening torque Nm (kgf-m, lb-ft) :
Bolt(B) : 137.3~156.9 (14~16, 101.3~115.7)
Nut(C) : 98.1~117.7 (10.0~12.0, 72.3~86.8)

A

C

B

SCMSS6527D

SS -46

SUSPENSION SYSTEM

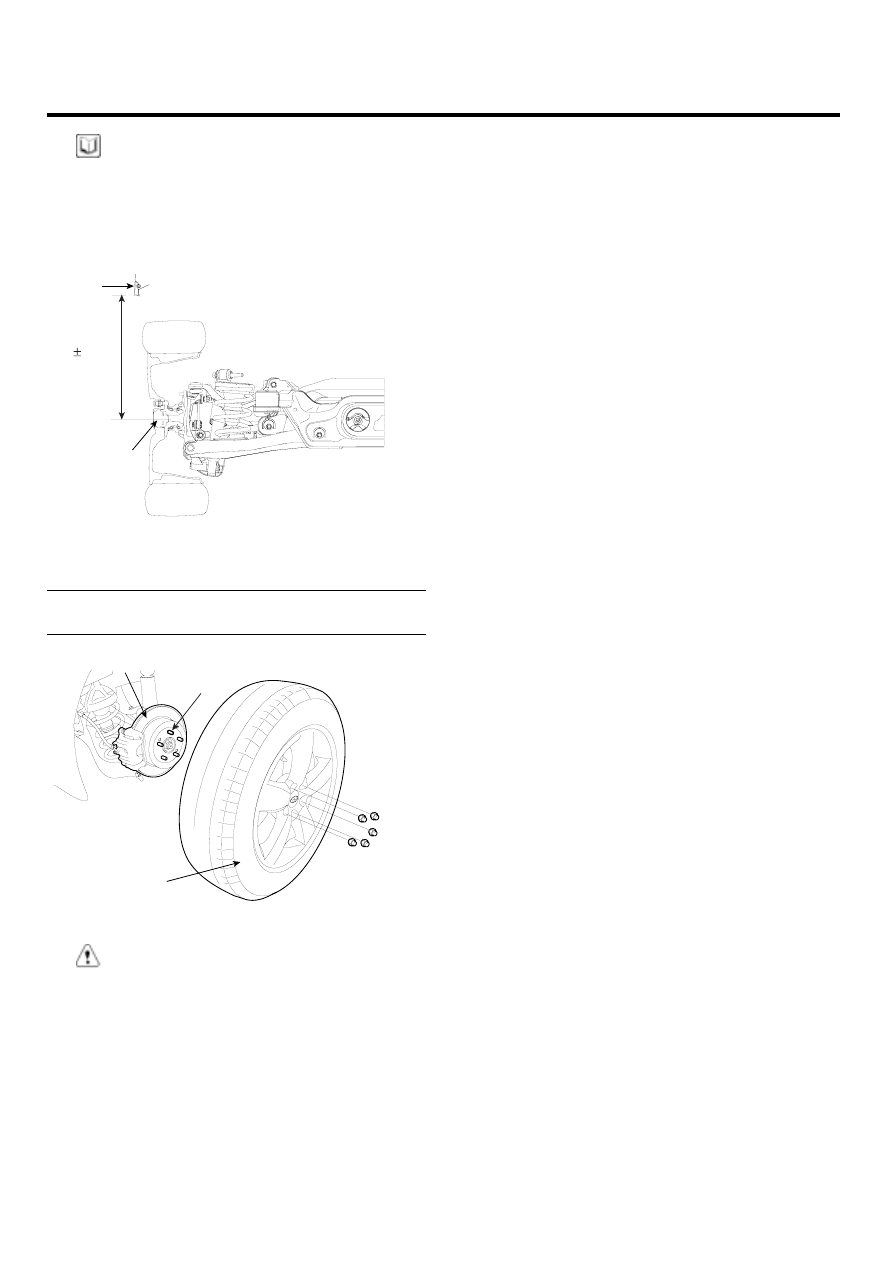

NOTE

After checking the distance(453±10mm(17.83
±0.39in)) between the wheel housing garnish (A) and
the hub assembly (B) as shown in the illustration,
tighten the mounting bolts and nuts of rear chassis
part with specified torque.

A

B

453 10 mm

SCMSS6528D

3.

Install the wheel and tire (A) to the rear hub (B).

Tightening torque Nm (kgf-m, lb-ft) :
88.3~107.9 (9~11, 65.1~79.6)

A

B

C

SCMSS6512D

CAUTION

Be careful not to damage the hub bolts (C) when
installing the rear wheel and tire (A).
