FRONT SUSPENSION SYSTEM

SS -39

INSTALLATION

E2DAFBCB

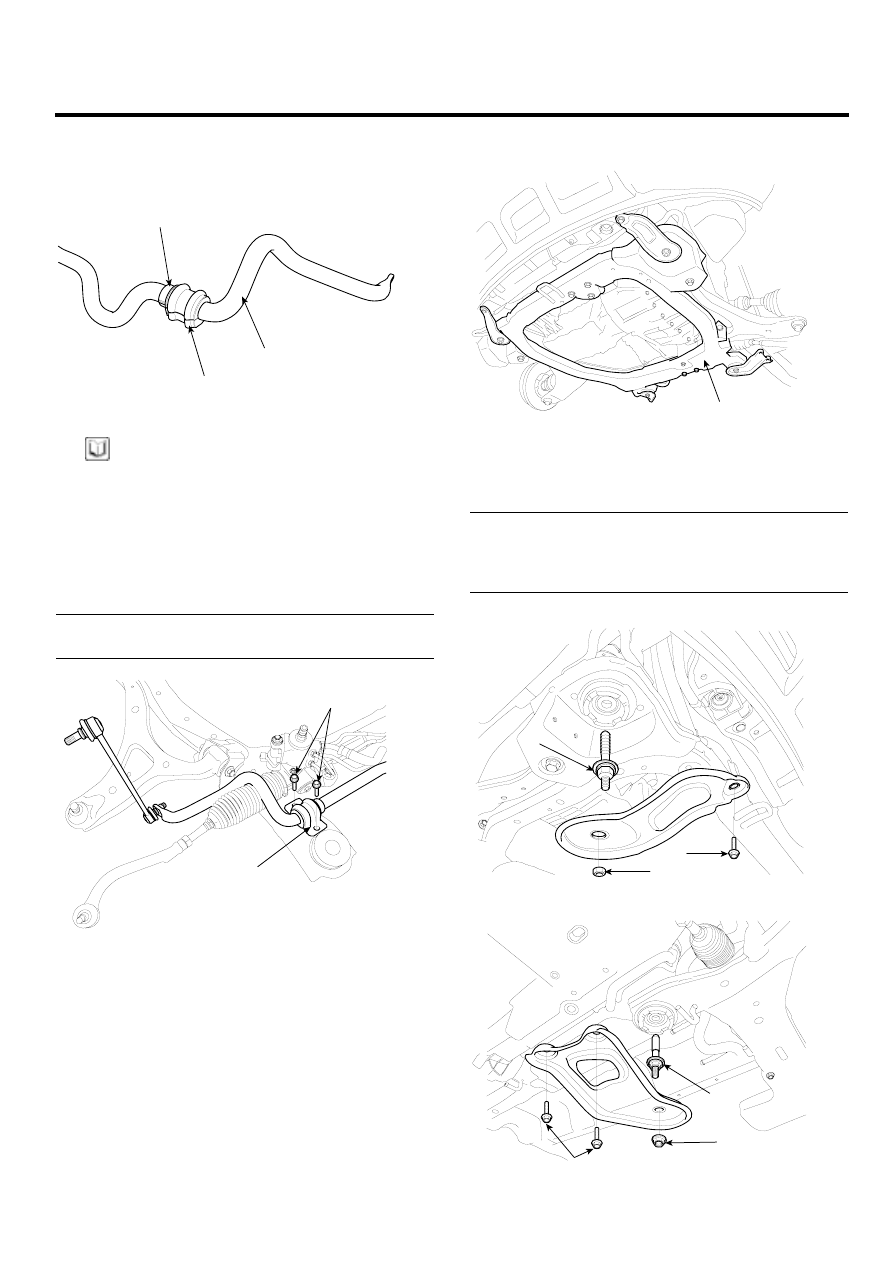

1.

Install the bushing (B) on the stabilizer bar (A).

A

B

C

SCMSS6007D

NOTE

Bring clamp (C) of stabilizer bar (A) into contact with
bushing (B).

2.

Install the bracket on the bushing (B).

3.

Install the stabilizer bar to the sub frame.

4.

Install the stabilizer bar bracket (A) mounting bolts (B).

Tightening torque Nm (kgf-m, lb-ft) :
Bolt(B) : 49.0~63.7 (5.0~6.5, 36.2~47.0)

B

A

SCMSS6006D

5.

Install the sub frame (A) by supporting it with a jack.

A

SCMSS6511D

6.

Install the sub frame stay mounting bolts(A), nuts(B)
and the sub frame mounting bolts(C).

Tightening torque Nm (kgf-m, lb-ft) :
Bolt(A) : 68.6~88.3 (7.0~9.0, 50.6~65.1)
Nut(B) : 68.6~88.3 (7.0~9.0, 50.6~65.1)
Bolt(C) : 137.3~156.9 (14~16, 101.3~115.7)

A

B

C

SCMSS6004D

A

B

C

SCMSS6005D

SS -40

SUSPENSION SYSTEM

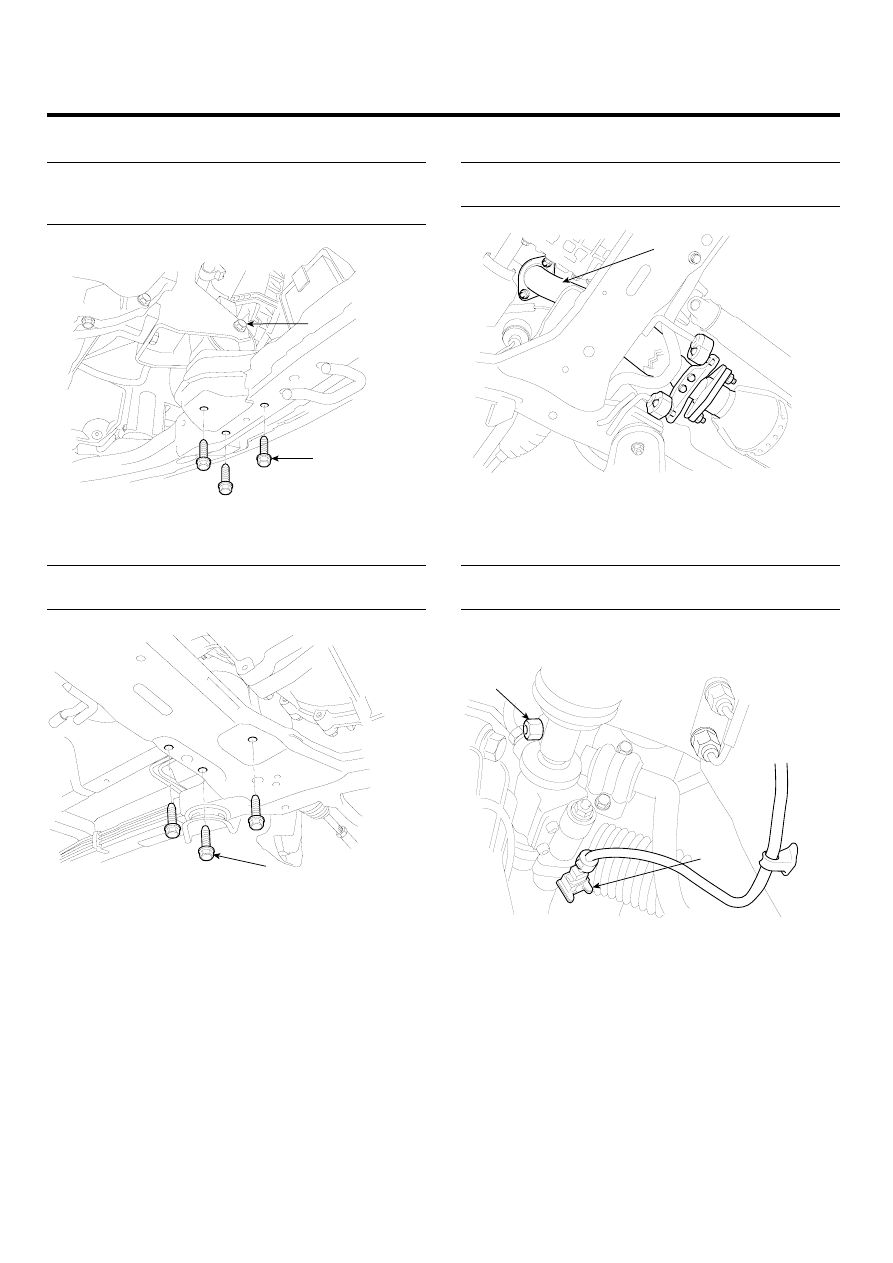

7.

Install the front roll stopper mounting bolts (A).

Tightening torque Nm (kgf-m, lb-ft) :
Bolt(A) : 49.0~63.7 (5.0~6.5, 36.2~47.0)
Bolt(B) : 78.5~98.1 (8.0~10.0, 57.9~72.3)

A

B

SCMSS6509D

8.

Install the rear roll stopper mounting bolts (A).

Tightening torque Nm (kgf-m, lb-ft) :
Bolt(A) : 49.0~63.7 (5.0~6.5, 36.2~47.0)

A

SCMSS6510D

9.

Install the front muffler (A).

Tightening torque Nm (kgf-m, lb-ft) :
39.2~58.8 (4.0~6.0, 28.9~43.4)

A

SCMSS6508D

10. Install the connecting bolt (A) between the steering

universal joint assembly and the pinion shaft.

Tightening torque Nm (kgf-m, lb-ft) :
29.4~44.1 (3.0~4.5, 21.7~32.5)

11. Reconnect the EPS connector (B).

A

B

SCMSS6507D

FRONT SUSPENSION SYSTEM

SS -41

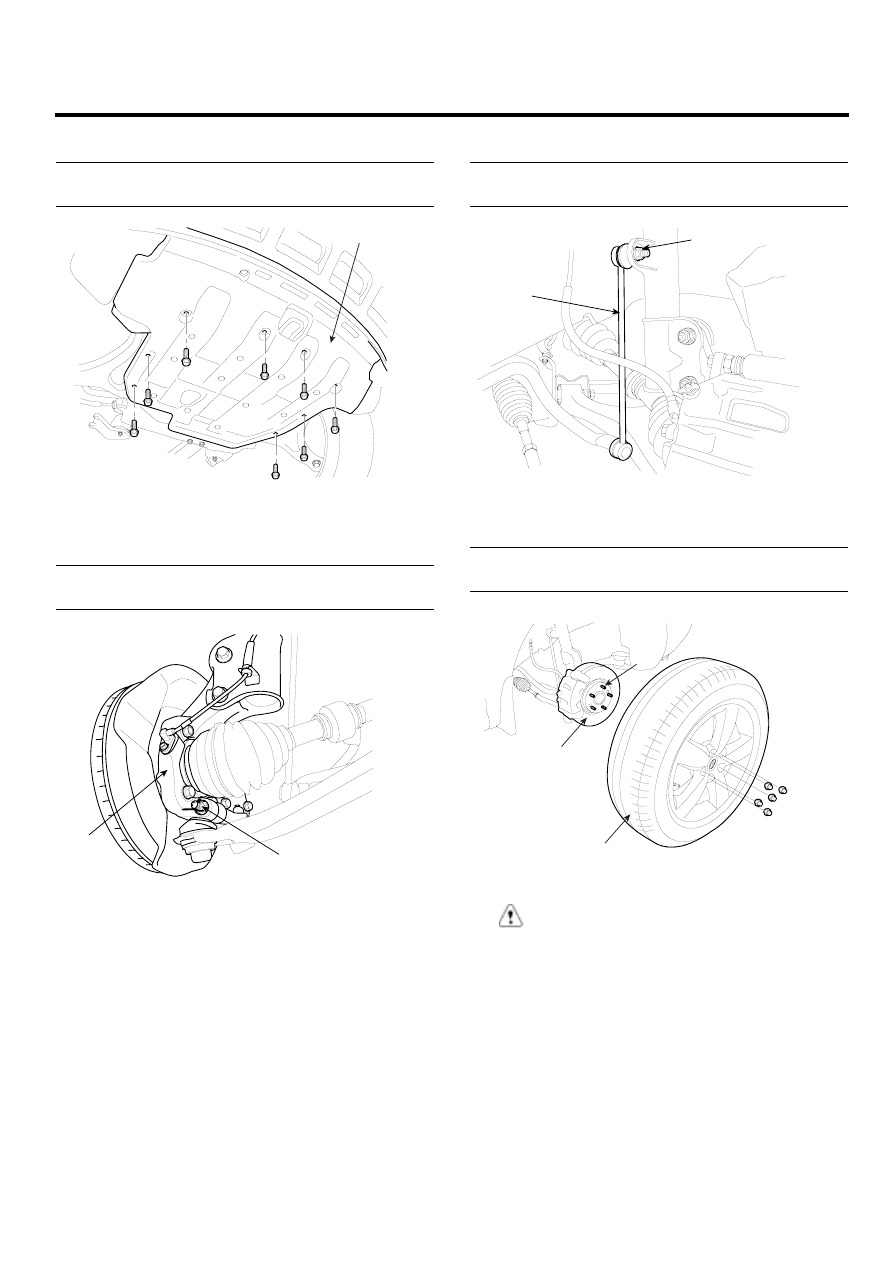

12. Install the under cover (A).

Tightening torque Nm (kgf-m, lb-ft) :
16.7~25.5 (1.7~2.6, 12.3~18.8)

A

SCMSS6506D

13. Install the split pin and front lower arm mounting bolt

(B) to the knuckle (A).

Tightening torque Nm (kgf-m, lb-ft) :
98.1~117.7 (10.0~12.0, 72.3~86.8)

B

A

SCMSS6505D

14. Install the front stabilizer link (A) to the strut assembly.

Tightening torque Nm (kgf-m, lb-ft):
Nut(B) : 98.1~117.7 (10.0~12.0, 72.3~86.8)

A

B

SCMSS6504D

15. Install the wheel and tire (A) to the front hub (B).

Tightening torque Nm (kgf-m, lb-ft):
88.3~107.9 (9~11, 65.1~79.6)

B

C

A

SCMSS6502D

CAUTION

Be careful not to damage the hub bolts (C) when
installing the front wheel and tire (A).

SS -42

SUSPENSION SYSTEM

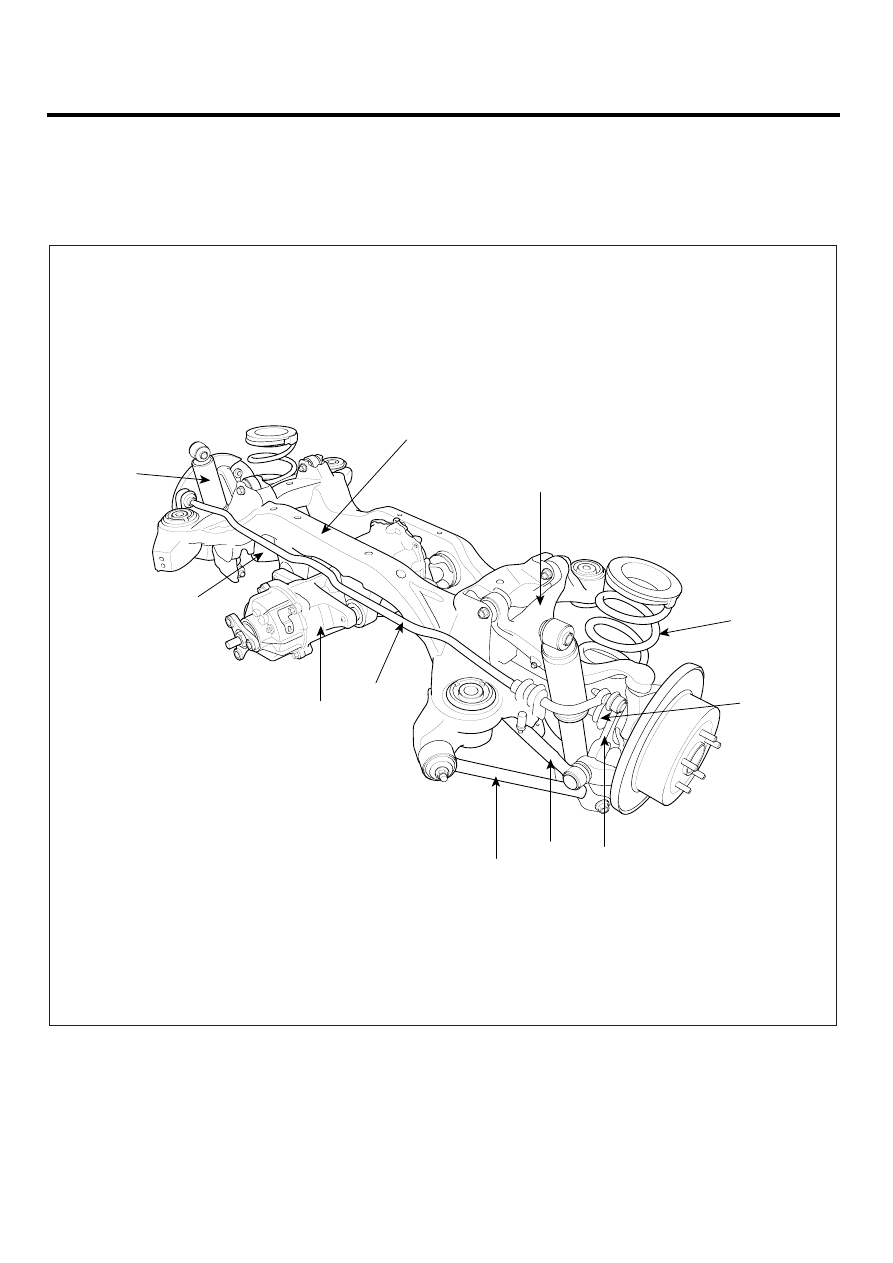

REAR SUSPENSION
SYSTEM

COMPONENT

E0ADC96A

1. Rear shock absorber assembly
2. Rear upper arm
3. Rear lower arm
4. Rear coil spring
5. Rear stabilizer bar assembly
6. Rear stabilizer link assembly

7. Rear cross member

  8. Rear assist arm
  9. Trailing arm
10. Differential Carrier (4WD)
11. Drive shaft (4WD)

7

1

3

10

5

9

8

6

11

4

2

SCMSS6504L
