FRONT SUSPENSION SYSTEM

SS -35

FRONT STABILIZER BAR

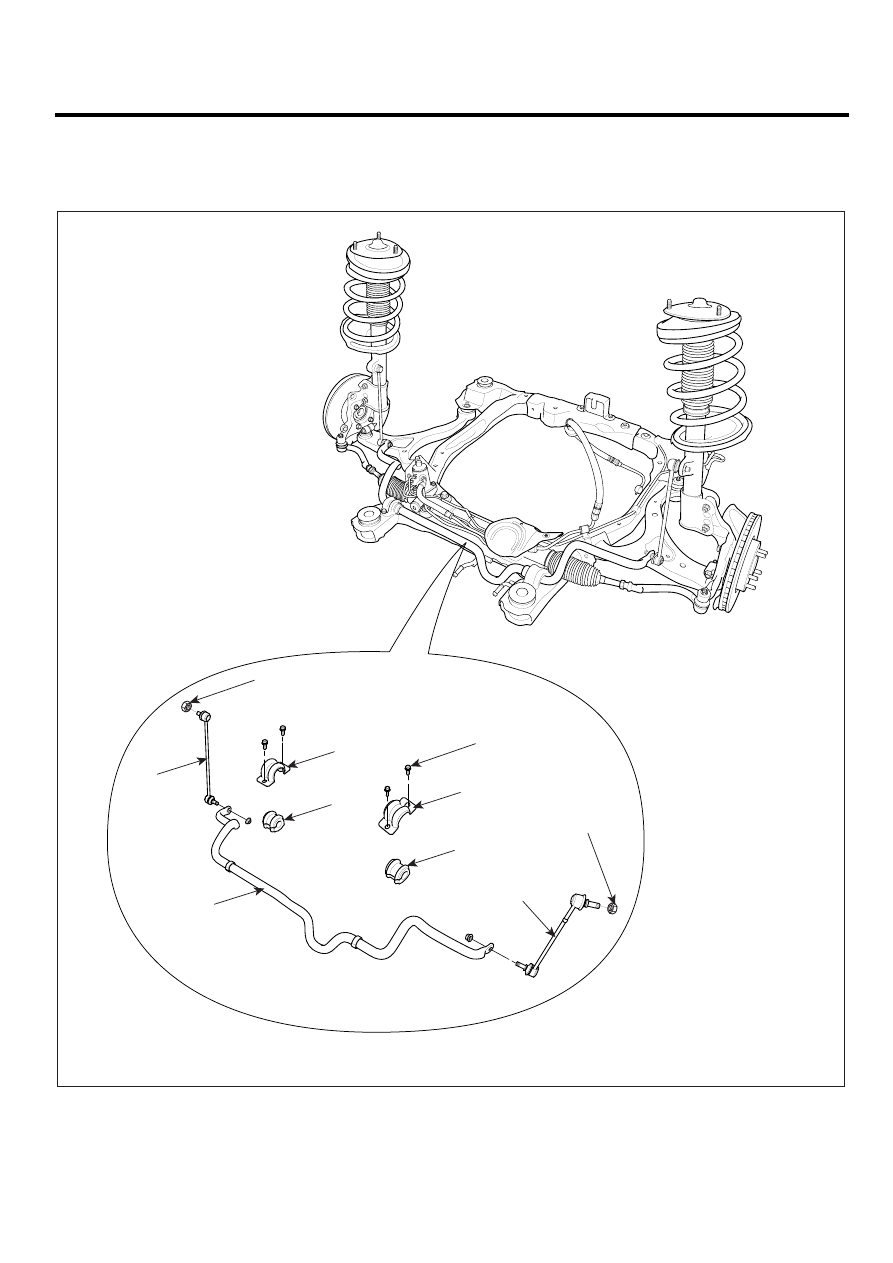

COMPONENT

EA57CFB0

1. Front stabilizer bar
2. Front stabilizer link

3. Front stabilizer bar bracket
4. Front stabilizer bushing

TORQUE : Nm (kgf.m, lb-ft)

98.1~117.7
(10~12, 72.3~86.8)

98.1~117.7

(10~12, 72.3~86.8)

49.0~63.7
(5.0~6.5, 36.2~47.0)

2

3

4

1

4

3

2

SCMSS6503L

SS -36

SUSPENSION SYSTEM

REMOVAL

EBD7E8CF

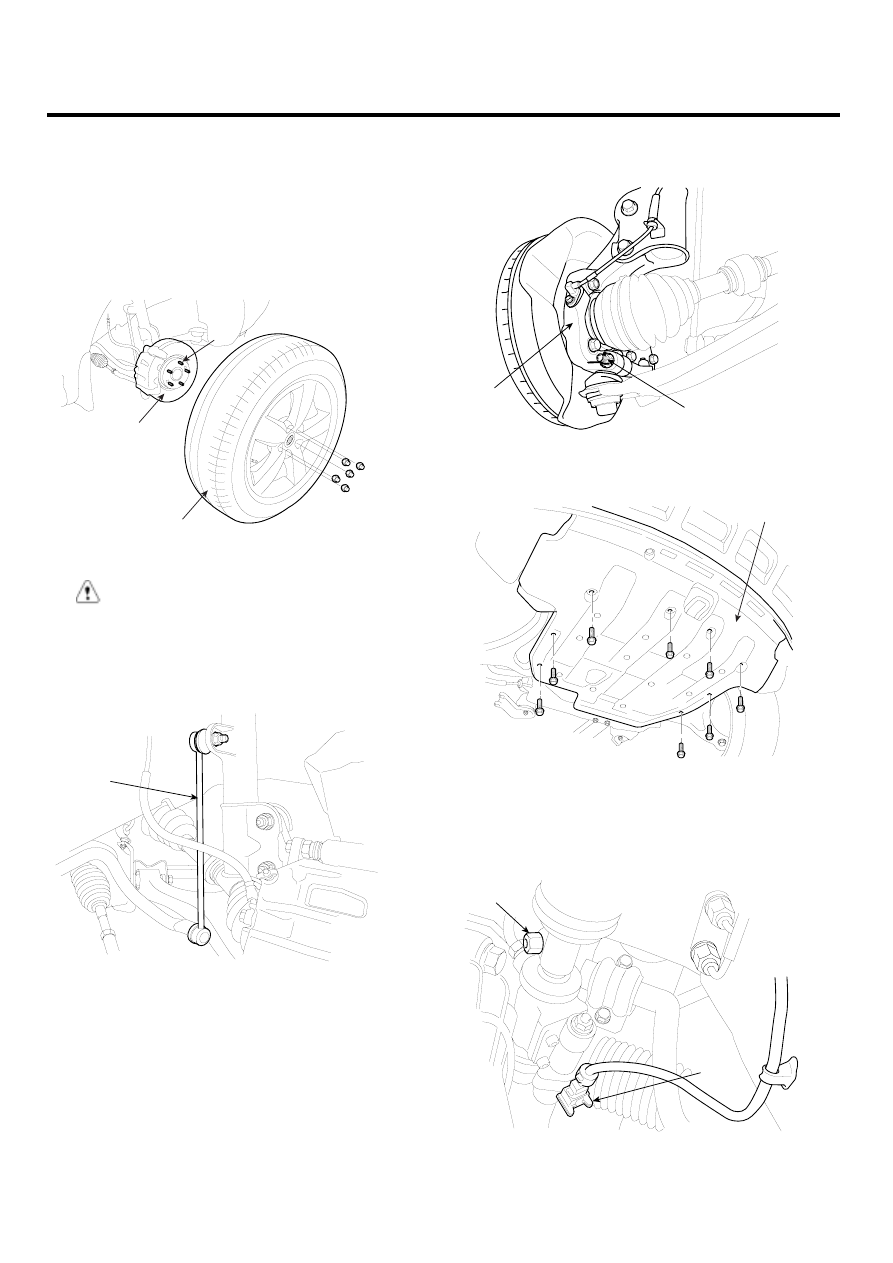

1.

Loosen the wheel nuts slightly.
Raise the vehicle, and make sure it is securely sup-
ported.

2.

Remove the front wheel and tire (A) from the front hub
(B).

B

C

A

SCMSS6502D

CAUTION

Be careful not to damage to the hub bolts (C) when
removing the front wheel and tire (A).

3.

Remove the front stabilizer link (A) from the strut as-
sembly.

A

SCMSS6503D

4.

Remove the split pin and front lower arm mounting
bolt (B) from the knuckle (A).

B

A

SCMSS6505D

5.

Remove the under cover (A).

A

SCMSS6506D

6.

Remove the connecting bolt (A) between the steering
universal joint assembly and the pinion shaft.

7.

Disconnect the EPS connector (B).

A

B

SCMSS6507D

FRONT SUSPENSION SYSTEM

SS -37

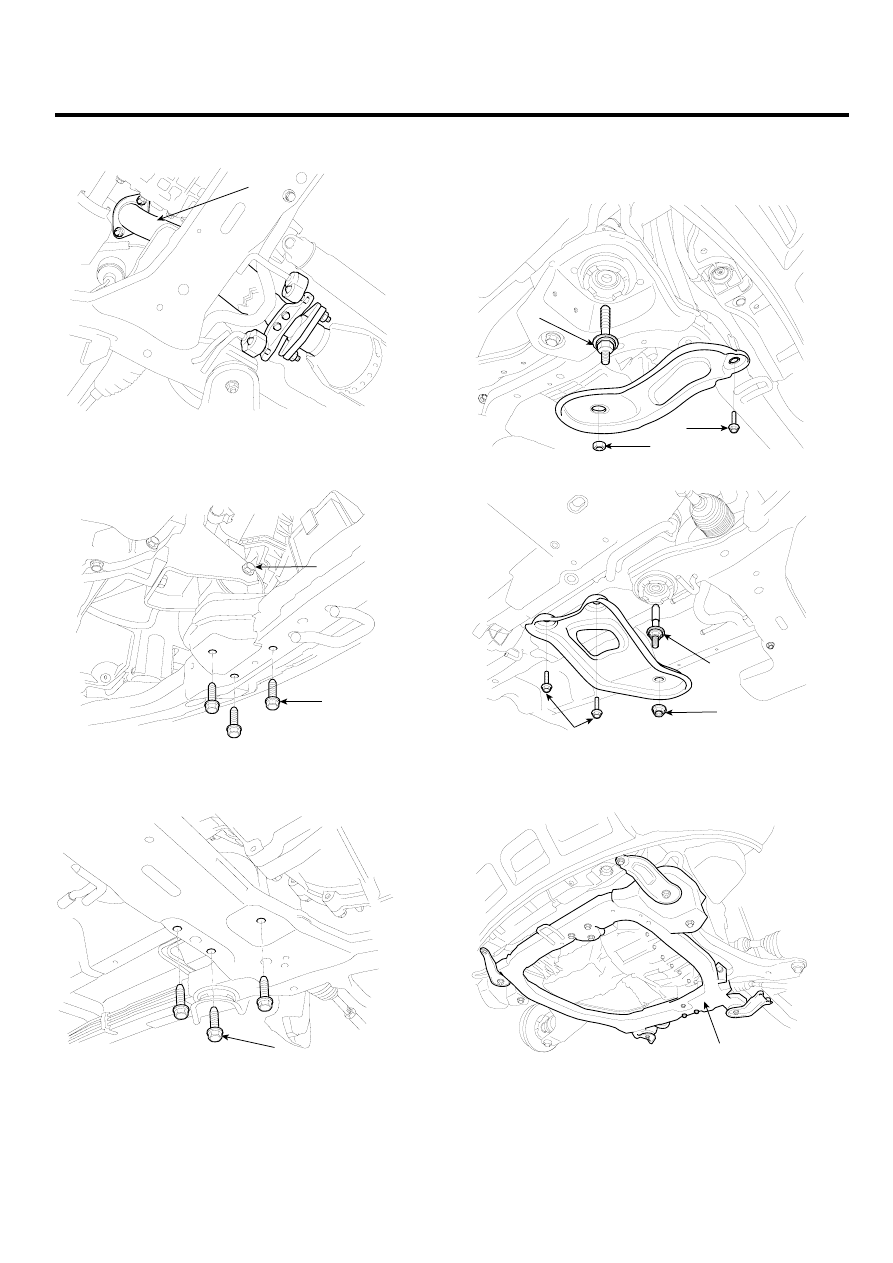

8.

Remove the front muffler (A).

A

SCMSS6508D

9.

Remove the front roll stopper mounting bolts (A).

A

B

SCMSS6509D

10. Remove the rear roll stopper mounting bolts (A).

A

SCMSS6510D

11. Remove the sub frame stay mounting bolts (A), nuts

(B) and the sub frame mounting bolts (C) by support-
ing it with a jack.

A

B

C

SCMSS6004D

A

B

C

SCMSS6005D

12. Remove the sub frame (A).

A

SCMSS6511D

SS -38

SUSPENSION SYSTEM

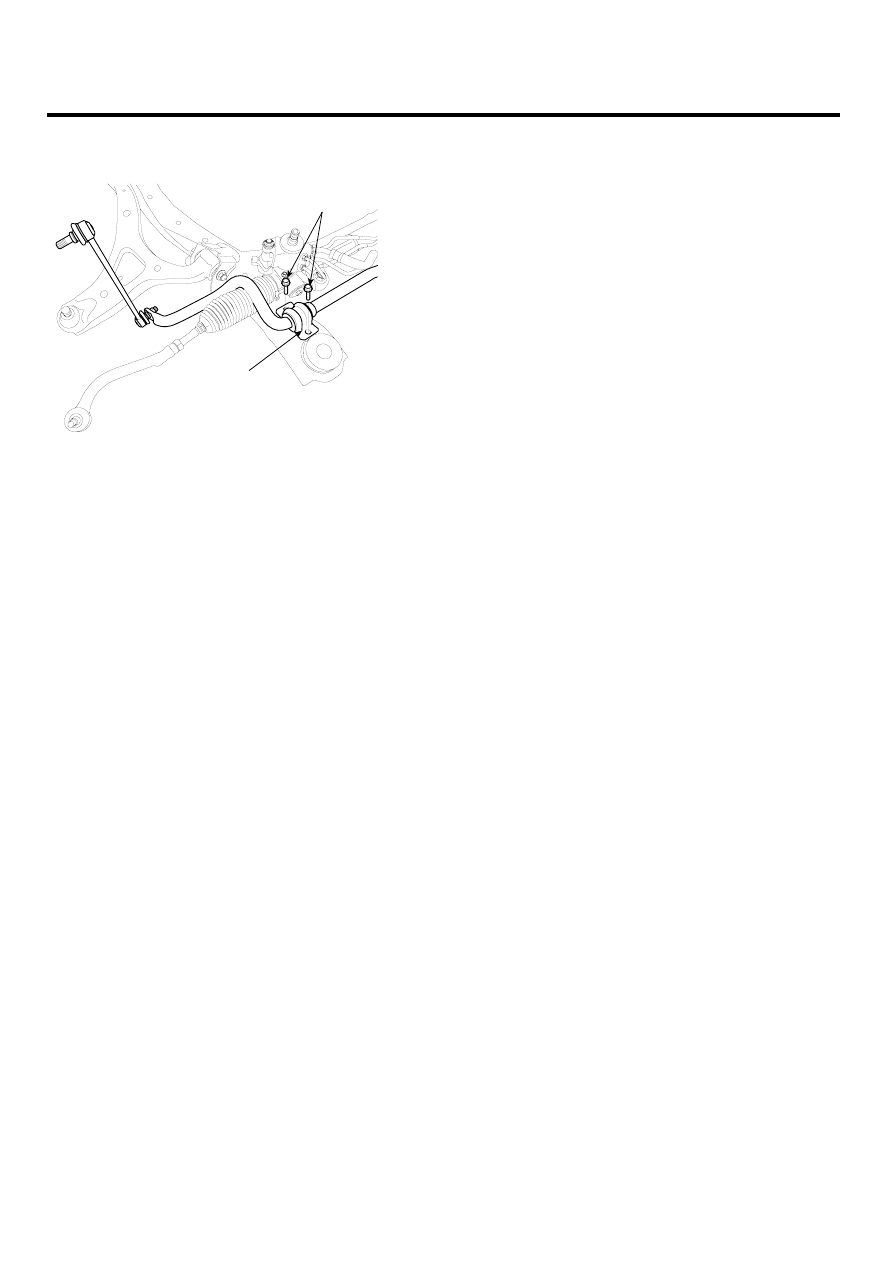

13. Remove the stabilizer bar bracket (A) mounting bolts

(B) from the sub frame.

B

A

SCMSS6006D

14. Remove the stabilizer bar.

INSPECTION

EEE538DD

1.

Check the bushing for wear and deterioration.

2.

Check the stabilizer bar for bending or breakage.

3.

Check the ball joint dust cover for cracks.

4.

Check all bolts.
