GENERAL

SS -3

REAR SUSPENSION SYSTEM

Items

Specification

Type

Multi link

Type

　

Gas

Stroke mm(in)

144 (5.67)

Expansion mm(in)

436.0±3 (17.17±0.12)

Compression mm(in)

292.0 +3, -Free

(11.50 +0.12, -Free)

I.D. Color

　

Red

Expansion N(kgf, lb)

1442±206 (147±21, 324±46)

Shock

Absorber

Damping force

(Piston speed : 0.3 m/s)

Compression N(kgf, lb)

520±98 (53±10, 117±22)

Type

Gas

Stroke mm(in)

142 (5.59)

Expansion mm(in)

　

436.0±3 (17.17±0.12)

Compression mm(in)

　

294.0 +3, -Free

(11.57 +0.12, -Free)

I.D. Color

Yellow

Expansion N(kgf, lb)

1785±255 (182±26, 401±57)

Shock

Absorber

(Self

levelizer)

Damping force

(Piston speed : 0.3 m/s)

Compression N(kgf, lb)

412±88 (42±9, 93±20)

Free height mm(in)

291.9 (11.49)

5 Passenger

I.D. Color

Pink - Sky blue

Free height mm(in)

295.9 (11.65)

7 Passenger

I.D. Color

Pink - Pink

Free height mm(in)

293.8 (11.57)

2WD

7 Passenger
Self levelizer

I.D. Color

Blue - White

Free height mm(in)

299.9 (11.81)

5 Passenger

I.D. Color

Pink -White

Free height mm(in)

303.9 (11.96)

7 Passenger

I.D. Color

Pink -Yellow

Free height mm(in)

304.9 (12.00)

Spring

4WD

7 Passenger
Self levelizer

I.D. Color

Blue -Pink

SS -4

SUSPENSION SYSTEM

WHEELS AND TIRES

Items

Specification

235/70 R16

235/65 R17

235/60 R18

Tire Size

T 165/90 R17 (Temporary)

7.0J X 16

7.0J X 17

7.0J X 18

Wheel size

Aluminium

4T X 17 (Temporary)

　

Front

Rear

235/70 R16

206 (2.1, 30)

206 (2.1, 30)

235/65 R17

206 (2.1, 30)

206 (2.1, 30)

235/60 R18

206 (2.1, 30)

206 (2.1, 30)

Tire Pressure

T 165/90 R17

(Temporary)

412 (4.2, 60)

412 (4.2, 60)

WHEEL ALIGNMENT

Items

　

Front

Rear

Camber

-30´ ± 30´

-1 ± 30´

to Ground

4 25´ ± 30´

-

Caster

to Body

4 48´ ± 30´

-

Toe-in mm(in)

0 ± 2

2 ± 2

King pin angle

12 59´ ± 30´

-

Tread mm(in)

1615

1619

GENERAL

SS -5

TIGHTENING TORQUE

FRONT SUSPENSION

Items

Nm

Kgf-m

lb-ft

Front wheel nut

88.3 ~ 107.9

9 ~ 11

65.1 ~ 79.6

Front strut assembly mounting nut (to body)

44.1 ~ 58.8

4.5 ~ 6.0

32.5 ~ 43.4

Front strut assembly mounting bolt (to knuckle)

152.0 ~ 171.6

15.5 ~ 17.5

112.1 ~ 126.6

Front strut assembly self-locking nut

58.8 ~ 68.6

6 ~ 7

43.4 ~ 50.6

Front lower arm ball joint mounting bolt (to knuckle)

98.1 ~ 117.7

10 ~ 12

72.3 ~ 86.8

Front lower arm bushing(A) mounting bolt
(to subframe)

137.3 ~ 156.9

14 ~ 16

101.3 ~ 115.7

Front lower arm bushing(G) mounting bolt
(to subframe)

137.3 ~ 156.9

14 ~ 16

101.3 ~ 115.7

Front stabilizer link nut (to strut assembly)

98.1 ~ 117.7

10 ~ 12

72.3 ~ 86.8

Front stabilizer bar bracket mounting bolt
(to Subframe)

49.0 ~ 63.7

5.0 ~ 6.5

36.2 ~ 47.0

Front stabilizer link self-locking nut

98.1 ~ 117.7

10 ~ 12

72.3 ~ 86.8

Front subframe mounting bolt (to body)

137.3 ~ 156.9

14 ~ 16

101.3 ~ 115.7

Front subframe bracket mounting bolt (to body)

68.6 ~ 88.3

7 ~ 9

50.6 ~ 65.1

REAR SUSPENSION

Items

Nm

Kgf-m

lb-ft

Rear wheel nut

88.3 ~ 107.9

9 ~ 11

65.1 ~ 79.6

Rear shock absorber mounting bolt (to body)

137.3 ~ 156.9

14 ~ 16

101.3 ~ 115.7

Rear shock absorber nut (to rear carrier)

98.1 ~ 117.7

10 ~ 12

72.3 ~ 86.8

Rear upper arm ball joint nut (to rear carrier)

78.5 ~ 88.3

8 ~ 9

57.9 ~ 65.1

Rear upper arm mounting bolt (to cross member)

98.1 ~ 117.7

10 ~ 12

72.3 ~ 86.8

Rear lower arm mounting bolt (to rear carrier)

137.3 ~ 156.9

14 ~ 16

101.3 ~ 115.7

Rear lower arm mounting nut (to cross member)

137.3 ~ 156.9

14 ~ 16

101.3 ~ 115.7

Rear assist arm ball joint nut (to rear carrier)

98.1 ~ 117.7

10 ~ 12

72.3 ~ 86.8

Rear assist arm mounting nut (to cross member)

137.3 ~ 156.9

14 ~ 16

101.3 ~ 115.7

Trailing arm mounting bolt (to cross member)

137.3 ~ 156.9

14 ~ 16

101.3 ~ 115.7

Trailing arm mounting bolt (to rear carrier)

137.3 ~ 156.9

14 ~ 16

101.3 ~ 115.7

Rear stabilizer bar bracket mounting bolt
(to cross member)

44.1 ~ 53.9

4.5 ~ 5.5

32.5 ~ 39.8

Rear stabilizer link self-locking nut

58.8 ~ 78.5

6 ~ 8

43.4 ~ 57.9

CAUTION

Replace the self-locking nuts with new ones after
removal.

SS -6

SUSPENSION SYSTEM

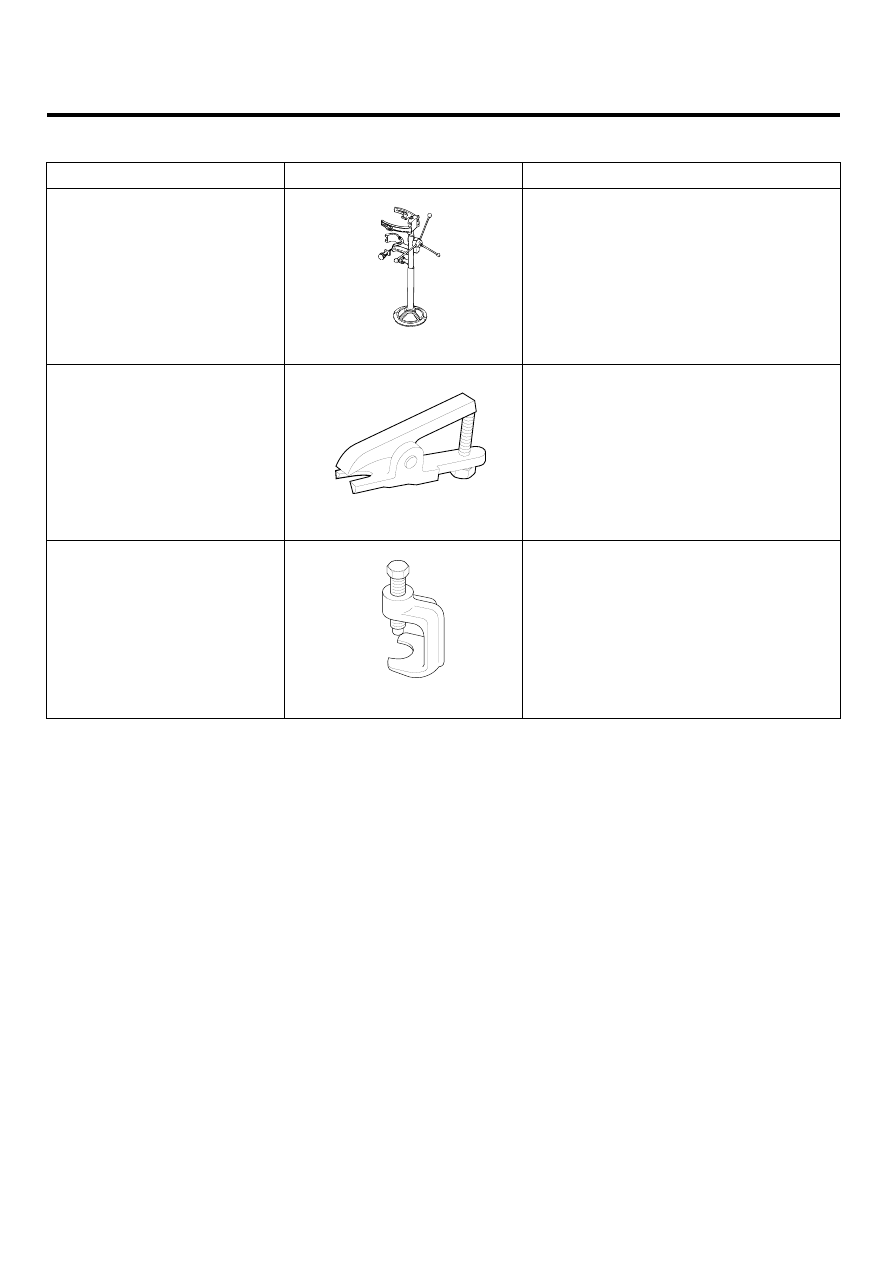

SPECIAL SERVICE TOOLS

E806DEFC

Tool (Number and Name)

Illustration

Use

09546-26000
Strut spring compressor

E4626000

Compression of the coil spring

09568-34000
Ball joint remover

E6834000

Removal of Ball joint
(Rear upper arm)

09568-4A000
Ball joint remover

KPRE103I

Removal of Ball joint
(Front upper arm/lower arm)
