Hyundai Santa Fe (2006 year). Manual - part 772

RT -130

RESTRAINTS

TERMINAL ＆ CONNECTOR INSPECTION

E11FDFA8

Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

INSPECTION PROCEDURE

E83DF308

1.

PREPARATION
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

2.

CHECK THE FUSE

1)

Remove the airbag fuse and the PAD lamp fuse from junction box.

2)

Inspect the fuses. Are the fuses normal?

YES

▶ Check the PAD lamp bulb.

NO

▶ Repair or replace the fuses.

3.

CHECK THE PAD LAMP BULB

1)

Remove the bulb from the instrument cluster.

2)

Inspect the bulb. Is the bulb normal?

YES

▶Check source voltage.

NO

▶ Repair or replace the bulb.

4.

CHECK SOURCE VOLTAGE

1)

Connect the battery negative cable to the battery.

2)

Turn the ignition switch to ON.

3)

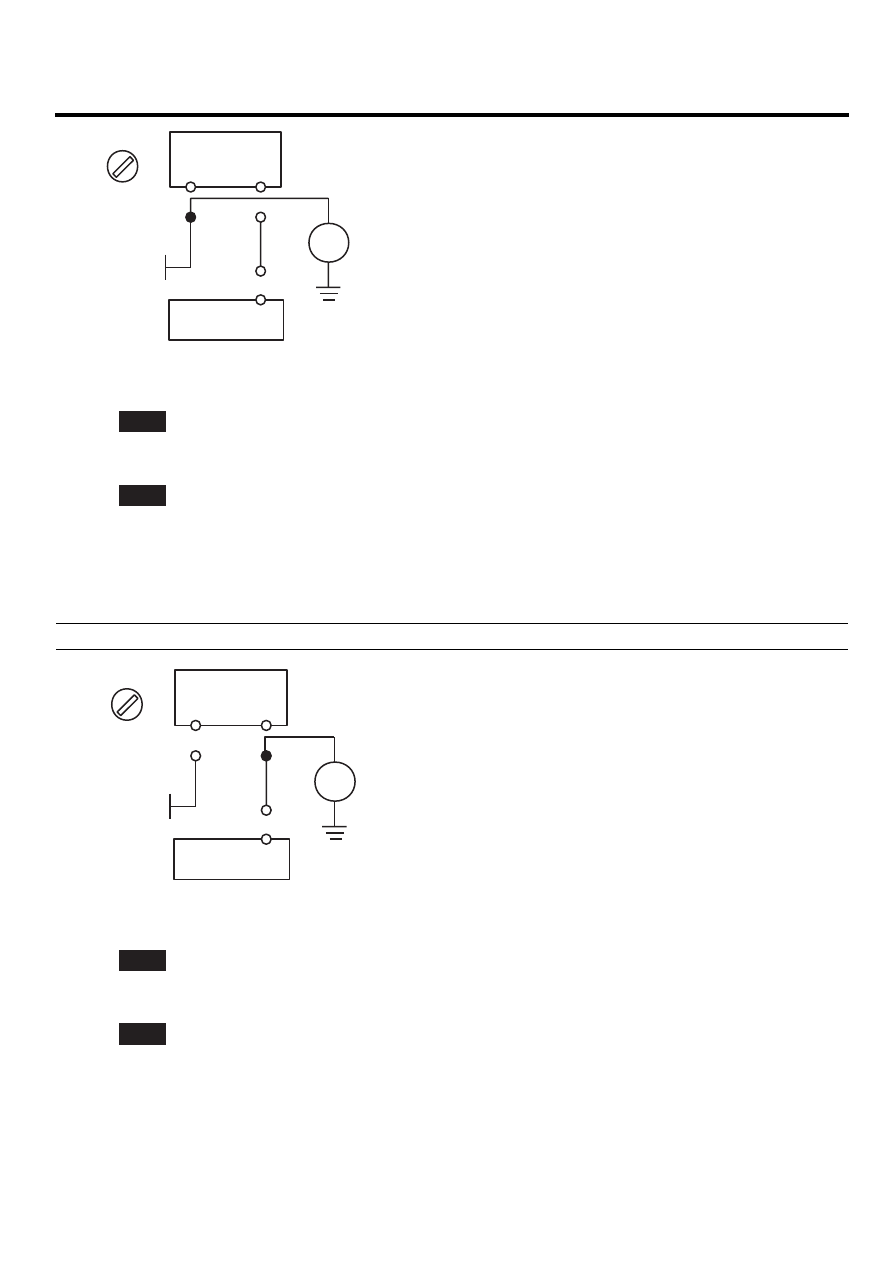

Measure voltage between the terminal 4 of the Instrument Cluster harness connector and chassis ground.

Specification (voltage) : 8.38 ~ 17.0 V

TROUBLESHOOTING

RT -131

SRSCM

ON

23(A)

3

4

IG1

V

PAD

Lamp

SCMRT6211L

4)

Is the measured voltage within specification?

YES

▶Check short to battery line.

NO

▶ Repair or replace the wiring harness between ignition switch and the PAD Lamp.

5.

CHECK SHORT TO BATTERY LINE

1)

Measure voltage between the terminal 3 of the Instrument Cluster harness connector and chassis ground.

Specification (voltage) : Approximately 0 V

SRSCM

ON

23(A)

3

4

IG1

V

PAD

Lamp

SCMRT6212L

2)

Is the measured voltage within specification?

YES

▶ Check short or short to ground.

NO

▶ Repair the short to battery line circuit on wiring harness between the SRSCM and the PAD Lamp.

RT -132

RESTRAINTS

6.

CHECK SHORT OR SHORT TO GROUND

1)

Turn the ignition switch to LOCK.

2)

Disconnect the battery negative cable from the battery.

3)

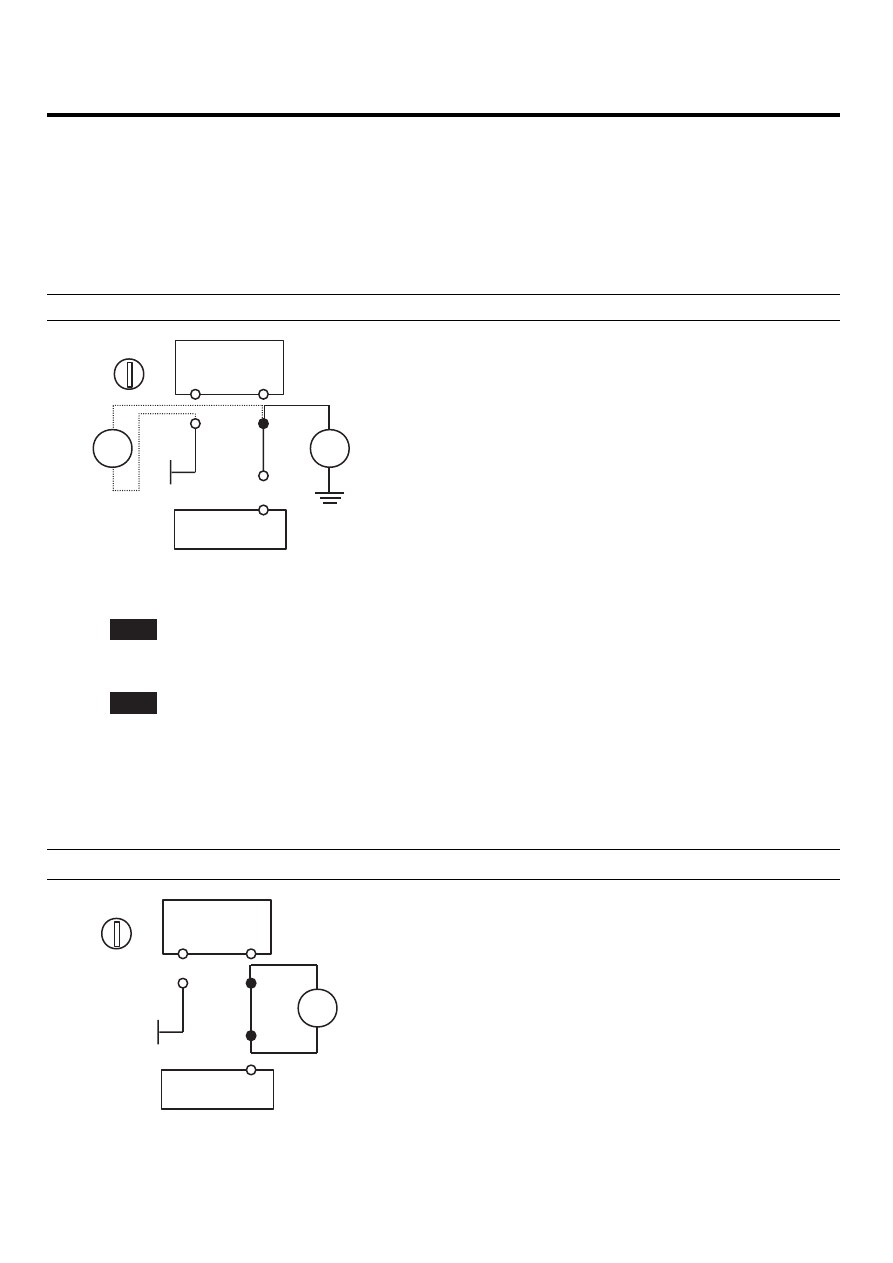

Measure resistance between the terminal 3 of the Instrument Cluster harness connector and chassis ground.

4)

Measure resistance between the terminal 4 and 3 of the Instrument Cluster harness connector.

Specification (resistance) : infinite

SRSCM

LOCK

23(A)

IG1

Ω

Ω

PAD

Lamp

3

4

SCMRT6213L

5)

Is the measured resistance within specification?

YES

▶Check open circuit.

NO

▶ Repair the short or short to ground circuit on wiring harness between the SRSCM and the PAD Lamp.

7.

CHECK OPEN CIRCUIT

1)

Measure resistance between the terminal 3 of the Instrument Cluster connector and the terminal 23 of SRSCM
harness connector(A).

Specification (resistance) : below 1 Ω

PAD

Lamp

SRSCM

LOCK

23(A)

IG1

Ω

3

4

SCMRT6214L

TROUBLESHOOTING

RT -133

2)

Is the measured resistance within specification?

YES

▶ Go to next step.

NO

▶ Repair the open circuit on wiring harness between the SRSCM and the PAD Lamp.

8.

CLEAR THE DTC AND CHECK THE VEHICLE AGAIN
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)
