Hyundai Santa Fe (2006 year). Manual - part 771

RT -126

RESTRAINTS

INSPECTION PROCEDURE

EDF952B4

1.

PREPARATION
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

2.

CHECK THE FUSE

1)

Remove the airbag fuse and the airbag warning lamp fuse from junction box.

2)

Inspect the fuses. Are the fuses normal?

YES

▶ Check the warning lamp bulb.

NO

▶ Repair or replace the fuses.

3.

CHECK THE WARNING LAMP BULB

1)

Remove the bulb from the instrument cluster.

2)

Inspect the bulb. Is the bulb normal?

YES

▶Check source voltage.

NO

▶ Repair or replace the bulb.

4.

CHECK SOURCE VOLTAGE

1)

Connect the battery negative cable to the battery.

2)

Turn the ignition switch to ON.

3)

Measure voltage between the terminal 2 of the Instrument Cluster harness connector and chassis ground.

Specification (voltage) : 8.38 ~ 17.0 V

Warning

Lamp

SRSCM

ON

1(A)

5

4

IG1

V

SCMRT6201L

4)

Is the measured voltage within specification?

TROUBLESHOOTING

RT -127

YES

▶Check short to battery line.

NO

▶Repair or replace the wiring harness between ignition switch and the Warning Lamp.

5.

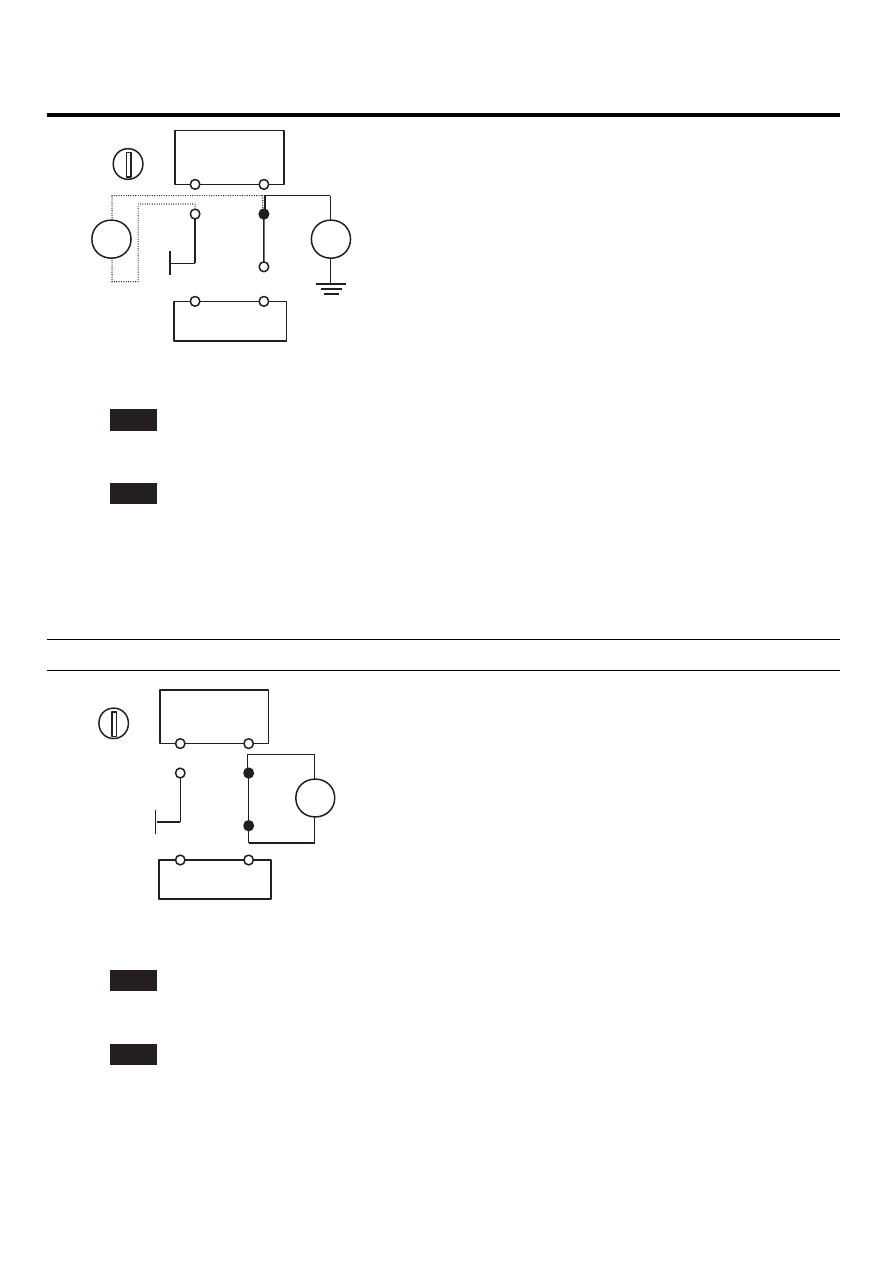

CHECK SHORT TO BATTERY LINE

1)

Measure voltage between the terminal 5 of the Instrument Cluster harness connector and chassis ground.

Specification (voltage) : Approximately 0 V

Warning
 Lamp

SRSCM

ON

1(A)

5

4

IG1

V

SCMRT6202L

2)

Is the measured voltage within specification?

YES

▶ Check short or short to ground.

NO

▶ Repair the short to battery line circuit on wiring harness between the SRSCM and the Warning Lamp.

6.

CHECK SHORT OR SHORT TO GROUND

1)

Turn the ignition switch to LOCK.

2)

Disconnect the battery negative cable from the battery.

3)

Measure resistance between the terminal 5 of the Instrument Cluster harness connector and chassis ground.

4)

Measure resistance between the terminal 4 and 5 of the Instrument Cluster harness connector.

Specification (resistance) : infinite

RT -128

RESTRAINTS

Warning

Lamp

SRSCM

LOCK

1(A)

5

4

IG1

Ω

Ω

SCMRT6203L

5)

Is the measured resistance within specification?

YES

▶Check open circuit.

NO

▶ Repair the short or short to ground circuit on wiring harness between the SRSCM and the Warning Lamp.

7.

CHECK OPEN CIRCUIT

1)

Measure resistance between the terminal 5 of the Instrument Cluster connector and the terminal 1 of SRSCM
harness connector(A).

Specification (resistance) : below 1 Ω

Warning

Lamp

SRSCM

LOCK

1(A)

5

4

IG1

Ω

SCMRT6204L

2)

Is the measured resistance within specification?

YES

▶ Go to next step.

NO

▶ Repair the open circuit on wiring harness between the SRSCM and the Warning Lamp.

8.

CLEAR THE DTC AND CHECK THE VEHICLE AGAIN
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

TROUBLESHOOTING

RT -129

DTC B2505 PASSENGER AIRBAG DISABLE LAMP FAILURE

DTC DESCRIPTION

EB37F5CA

The SRSCM shall detect and record the following situations. And a single fault code shall be assigned as PAD Lamp Fault
for all PAD lamp fault conditions. This fault code shall be set whenever either of the fault conditions is detected. If both
fault conditions are not detected, the fault code shall not be detected.

1.

The bulb is short, or there is a short to battery condition on the PAD lamp input connection to the SRSCM. This
condition is only detectable while the PAD lamp is commanded ON. If a short to battery condition is detected, the
PAD lamp shall be commanded OFF for 15 seconds to protect the circuit.

2.

The bulb is open, or there is a short to ground condition. This condition is only detectable while the PAD lamp is
commanded OFF. If the PAD lamp is ON and a short to ground condition is present, the SRSCM shall command the
PAD lamp OFF for a maximum of 1ms during each diagnostic cycle.

DTC DETECTING CONDITION

EE99B95B

DTC

Condition

Probable cause

B2505

• PAD lamp bulb open or short
• Open between PAD lamp and SRSCM
• Short to ground or battery line between

PAD lamp and SRSCM

• SRSCM malfunction

• Fuse
• PAD lamp bulb
• Wiring Harness
• SRSCM

SCHEMATIC DIAGRAM

E4BC358D

[HARNESS CONNECTOR]

Terminal

Connected to

Function

4

IG1

Battery Voltage

3

SRSCM Terminal 23(A)

Lamp Control

SRSCM

Instrument Cluster

[Instrument Cluster]

IG1

23(A)

4

INSTRUMENT CLUSTER

3

Bulb

SRSCM

CONNECTOR A

CONNECTOR B

Shorting Bar

10

9

8

7

6

5

4

3

2

1

20

19

18

17

16

15

14

13

12

11

30

29

28

27

26

25

24

23

22

21

40

39

38

37

36

35

34

33

32

31

6

5

4

3

2

1

12

11

10

9

8

7

18

17

16

15

14

13

24

23

22

21

20

19

1

2

3

4

5

6

7

9

8

10

11

12

SCMRT6210L
