Hyundai Santa Fe (2006 year). Manual - part 769

RT -118

RESTRAINTS

6)

Is the measured resistance within specification?

YES

▶ Go to next step.

NO

▶ Replace the PAD switch.

5.

CLEAR THE DTC AND CHECK THE VEHICLE AGAIN
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

TROUBLESHOOTING

RT -119

DTC B1529 PASSENGER AIRBAG DEACTIVATION SWITCH DEFECT
DTC B1530 PASSENGER AIRBAG DEACTIVATION SWITCH INSTABILITY

DTC DESCRIPTION

E5916DC3

The deactivation system for the passenger airbag consists of the SRSCM and the Passenger Airbag Deactivation(PAD)
switch. The above DTC is recorded when the defect or instability of PAD switch is detected in the PAD system circuit.

DTC DETECTING CONDITION

ED364FE5

DTC

Condition

Probable cause

B1529
B1530

• PAD switch malfunction
• SRSCM malfunction

• PAD switch
• Wiring harness
• SRSCM

SCHEMATIC DIAGRAM

E2DB86D8

[HARNESS CONNECTOR]

Terminal

Connected to

Function

1

SRSCM Terminal 19(A)

SRSCM Terminal 21(A)

PAD SW High

2

4

IG1

Battery Voltage

SRSCM

PAD

Switch

19(A)

21(A)

1

4

2

Low

High

IG1

[PAD Switch]

SRSCM

PAD SWITCH

CONNECTOR B

CONNECTOR A

Shorting Bar

PAD SW Low

10

9

8

7

6

5

4

3

2

1

20

19

18

17

16

15

14

13

12

11

30

29

28

27

26

25

24

23

22

21

40

39

38

37

36

35

34

33

32

31

6

5

4

3

2

1

12

11

10

9

8

7

18

17

16

15

14

13

24

23

22

21

20

19

*

1

2

4

ERBF501T

SPECIFICATION

E25793DB

PAD Switch Status

Resistance (Ω )

Related DTC

Short to Battery

R ＞ 1,114

B1527

ON (PAB Enabled)

728 ~ 1,567

Defect

502 ~ 1,024

B1529

OFF (PAB Disabled)

301 ~ 706

Short to Ground

R ＜ 424

B1528

RT -120

RESTRAINTS

TERMINAL ＆ CONNECTOR INSPECTION

EFC94B40

Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

INSPECTION PROCEDURE

E64B6D4E

1.

PREPARATION
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

2.

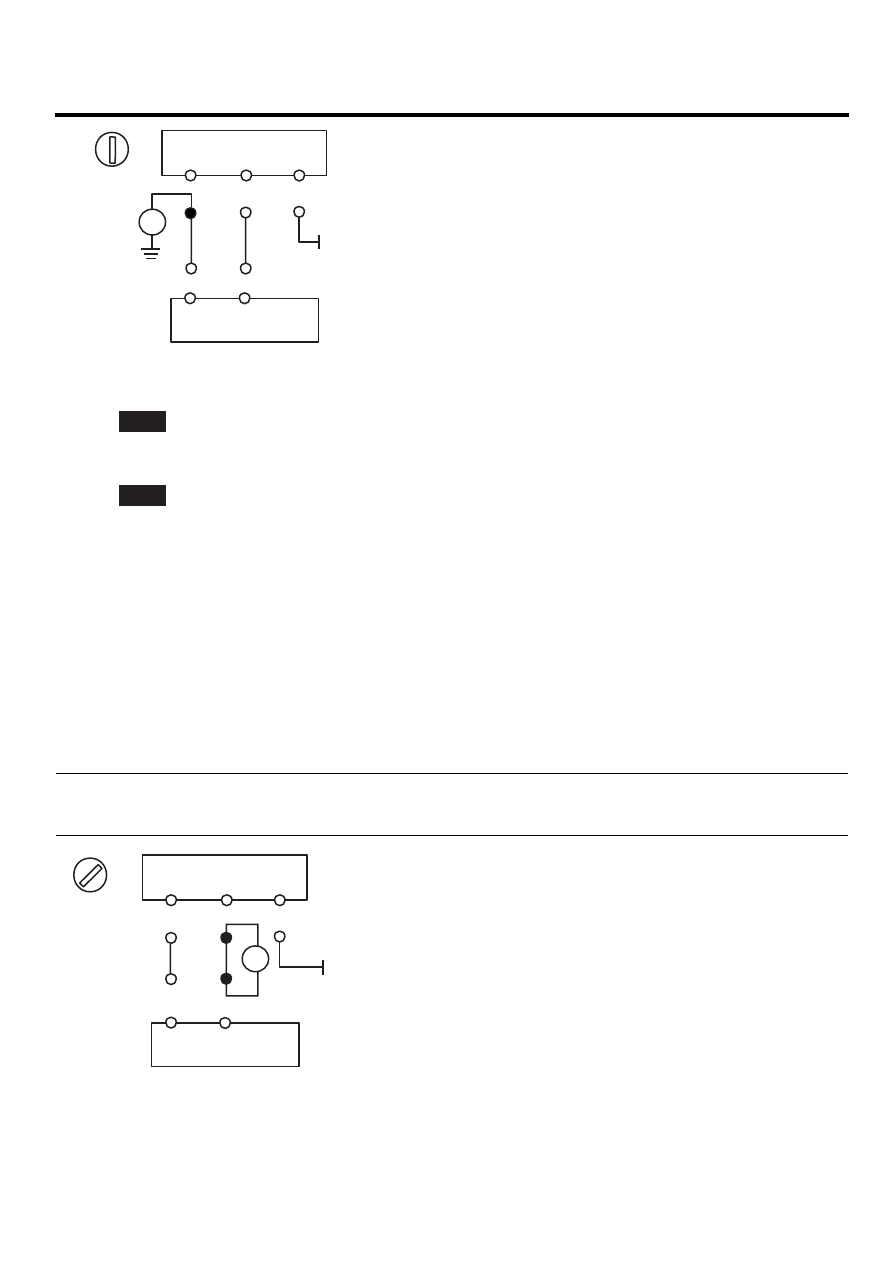

CHECK POWER SUPPLY

1)

Connect the battery negative cable to the battery.

2)

Turn the ignition switch to ON.

3)

Measure voltage between the terminal and 4 of PAD switch harness connector and chassis ground.

Specification (voltage) : 8.38 ~ 17.0 V

PAD Switch

SRSCM

IG1

4

1

2

21(A)

19(A)

V

ON

ERBF501F

4)

Is the measured voltage within specification?

YES

▶ Check ground circuit.

NO

▶Replace the harness between the battery line and the PAD switch.

3.

CHECK GROUND CIRCUIT

1)

Turn the ignition switch to OFF.

2)

Disconnect the battery negative cable from the battery.

3)

Disconnect the connector of the PAD switch.

4)

Measure resistance between the terminal 2 of PAD switch harness connector and chassis ground.

Specification (resistance) : 0 Ω

TROUBLESHOOTING

RT -121

PAD Switch

SRSCM

IG1

4

1

2

21(A)

19(A)

Ω

LOCK

ERBF501G

5)

Is the measured resistance within specification?

YES

▶ Go to next step.

NO

▶ Repair or replace the wiring harness between the PAD switch and the chassis ground.

4.

CHECK THE PAD SWITCH

1)

Connect the SRSCM connector.

2)

Connect the PAD switch.

3)

Connect the battery negative cable to the battery.

4)

Turn the ignition switch to ON.

5)

Measure resistance between the terminal 19 of the SRSCM harness connector(A) and 1 of PAD switch harness
connector.

Specification (resistance :
PAD switch ON (Enabled positon) : 728 ~ 1,567 Ω
PAD switch OFF (Disabled positon) : 301 ~ 706 Ω

PAD Switch

SRSCM

IG1

4

1

2

19(A)

21(A)

ON

Ω

ERBF501E
