RT -114

RESTRAINTS

6)

Is the measured resistance within specification?

YES

▶ Go to next step.

NO

▶Replace the PAD switch.

5.

CLEAR THE DTC AND CHECK THE VEHICLE AGAIN
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

TROUBLESHOOTING

RT -115

DTC B1528 PASSENGER AIRBAG DEACTIVATION SWITCH SHORT OR

SHORT TO GROUND

DTC DESCRIPTION

E8FDD9B3

The deactivation system for the passenger airbag consists of the SRSCM and the Passenger Airbag Deactivation(PAD)
switch. The above DTC is recorded when PAD switch short or short to ground is detected in the PAD system circuit.

DTC DETECTING CONDITION

E13549DA

DTC

Condition

Probable cause

B1528

• Short to ground between PAD switch and SRSCM
• PAD switch malfunction
• SRSCM malfunction

• PAD switch
• Wiring harness
• SRSCM

SCHEMATIC DIAGRAM

E1C1B705

[HARNESS CONNECTOR]

Terminal

Connected to

Function

1

SRSCM Terminal 19(A)

SRSCM Terminal 21(A)

PAD SW High

2

4

IG1

Battery Voltage

SRSCM

PAD

Switch

19(A)

21(A)

1

4

2

Low

High

IG1

[PAD Switch]

SRSCM

PAD SWITCH

CONNECTOR B

CONNECTOR A

Shorting Bar

PAD SW Low

10

9

8

7

6

5

4

3

2

1

20

19

18

17

16

15

14

13

12

11

30

29

28

27

26

25

24

23

22

21

40

39

38

37

36

35

34

33

32

31

6

5

4

3

2

1

12

11

10

9

8

7

18

17

16

15

14

13

24

23

22

21

20

19

*

1

2

4

ERBF501T

SPECIFICATION

EB1FB32A

PAD Switch Status

Resistance (Ω )

Related DTC

Short to Battery

R ＞ 1,114

B1527

ON (PAB Enabled)

728 ~ 1,567

Defect

502 ~ 1,024

B1529

OFF (PAB Disabled)

301 ~ 706

Short to Ground

R ＜ 424

B1528

RT -116

RESTRAINTS

TERMINAL ＆ CONNECTOR INSPECTION

E0AC4EF2

Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

INSPECTION PROCEDURE

EA9149BD

1.

PREPARATION
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

2.

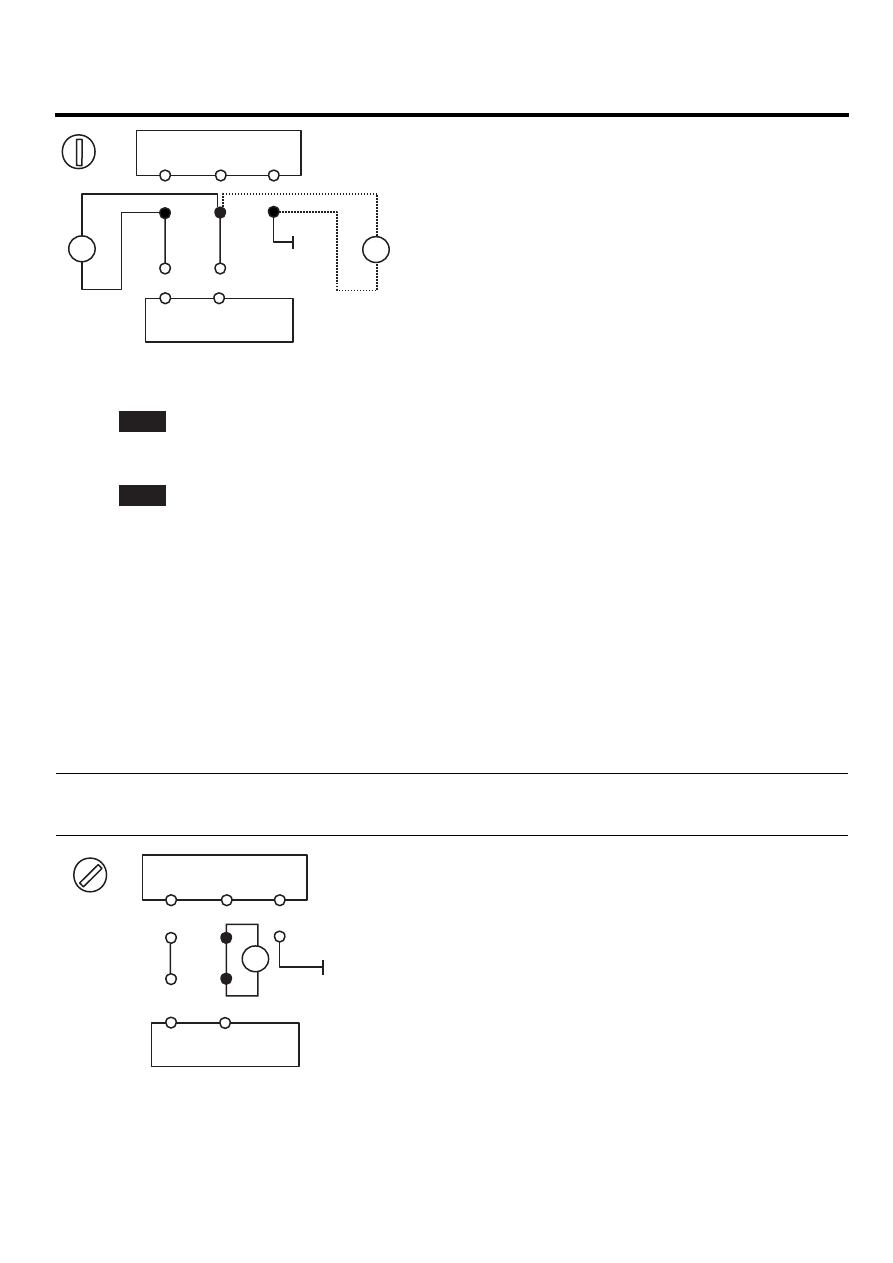

CHECK SHORT TO GROUND

1)

Disconnect the connector of the PAD switch.

2)

Measure resistance between the terminal 1 of PAD switch harness connector and chassis ground.

Specification (resistance) : infinite

PAD Switch

SRSCM

IG1

4

1

2

19(A)

21(A)

Ω

LOCK

ERBF502C

3)

Is the measured resistance within specification?

YES

▶ Check short circuit.

NO

▶ Replace the harness between the SRSCM and the PAD switch.

3.

CHECK SHORT CIRCUIT

1)

Measure resistance between 1 and 2 of PAD switch harness connector.

2)

Measure resistance between 1 and 4 of PAD switch harness connector.

Specification (resistance) : infinite

TROUBLESHOOTING

RT -117

PAD Switch

SRSCM

IG1

4

1

2

19(A)

21(A)

Ω

Ω

LOCK

ERBF501D

3)

Is the measured resistance within specification?

YES

▶ Go to next step.

NO

▶ Repair or replace the wiring harness between the PAD switch and the SRSCM.

4.

CHECK THE PAD SWITCH

1)

Connect the SRSCM connector.

2)

Connect the PAD switch.

3)

Connect the battery negative cable to the battery.

4)

Turn the ignition switch to ON.

5)

Measure resistance between the terminal 19 of the SRSCM harness connector(A) and 1 of PAD switch harness
connector.

Specification (resistance :
PAD switch ON (Enabled positon) : 728 ~ 1,567 Ω
PAD switch OFF (Disabled positon) : 301 ~ 706 Ω

PAD Switch

SRSCM

IG1

4

1

2

19(A)

21(A)

ON

Ω

ERBF501E
