DTC B1475 CURTAIN AIRBAG [DRIVER] CIRCUIT SHORT TO GROUND
DTC B1479 CURTAIN AIRBAG [PASSENGER] CIRCUIT SHORT TO GROUND

DTC DESCRIPTION

EF4CB9A5

The CAB squib circuit consists of the SRSCM and two Curtain Airbags (CAB). It causes the SRS to deploy when the
SRS deployment conditions are satisfied. The above DTC is recorded when short to ground is detected in the CAB squib
circuit.

DTC DETECTING CONDITION

EAAE5911

DTC

Condition

Probable cause

B1475
B1479

• Short to ground between CAB and SRSCM
• Curtain Airbag (CAB) Malfunction
• SRSCM Malfunction

• Short to ground circuit on

wiring harness

• Curtain Airbag (CAB) squib
• SRSCM

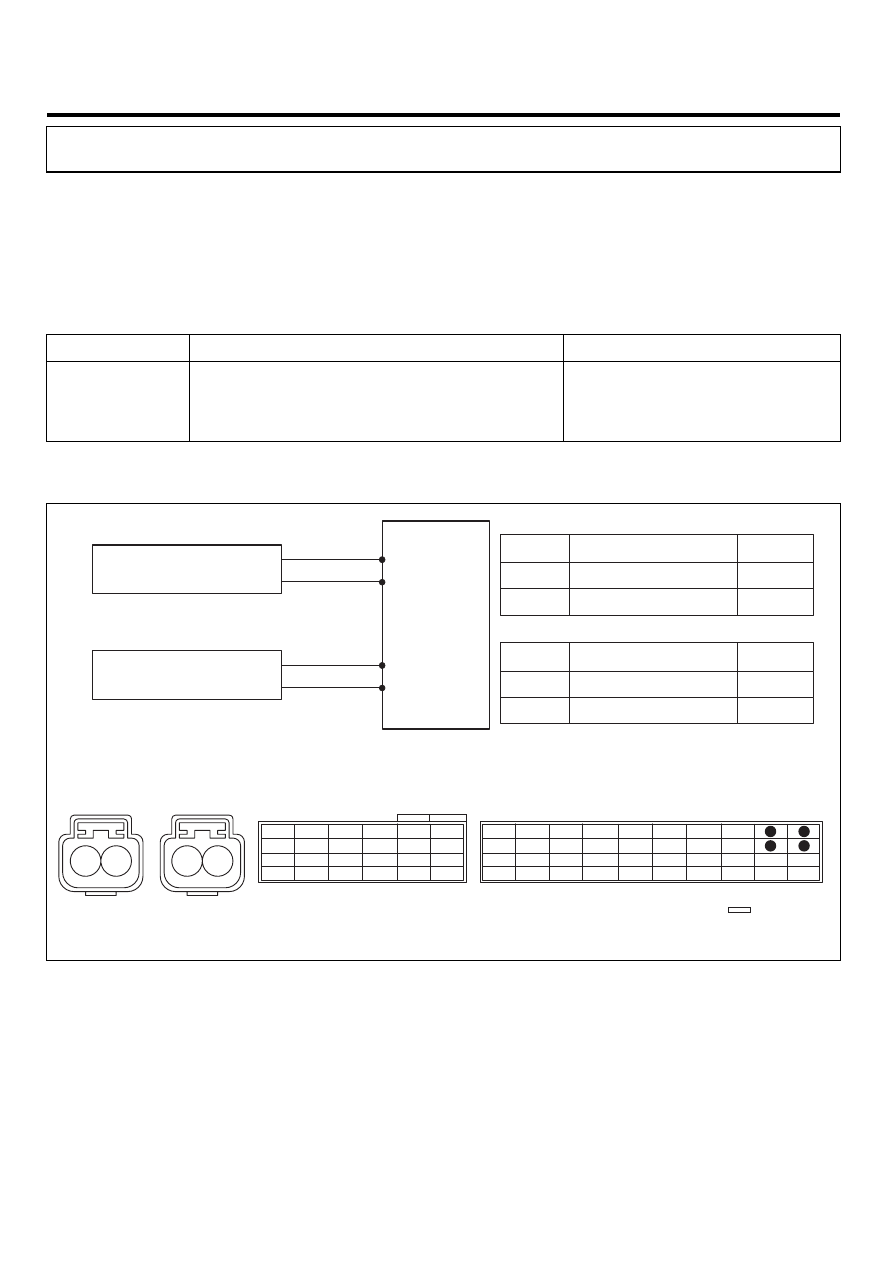

SCHEMATIC DIAGRAM

E6EFB078

[HARNESS CONNECTOR]

CAB[Driver] CAB[Passenger]

SRSCM

 2(B)

CAB [Driver]

High

1(B)

12(B)

CAB [Passenger]

11(B)

Low

High

Low

1

2

1

2

Terminal

Terminal

Connected to

Function

Connected to

Function

1

SRSCM Terminal 1(B)

CAB Low

2

SRSCM Terminal 2(B)

CAB High

CAB [Driver]

1

SRSCM Terminal 11(B)

2

SRSCM Terminal 12(B)

CAB [Passenger]

SRSCM

CONNECTOR A

CONNECTOR B

Shorting Bar

10

9

8

7

6

5

4

3

2

1

20

19

18

17

16

15

14

13

12

11

30

29

28

27

26

25

24

23

22

21

40

39

38

37

36

35

34

33

32

31

6

5

4

3

2

1

12

11

10

9

8

7

18

17

16

15

14

13

24

23

22

21

20

19

CAB Low

CAB High

1

2

1

2

SCMRT6180L

TERMINAL ＆ CONNECTOR INSPECTION

E7200741

Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

INSPECTION PROCEDURE

E3A2F149

1.

PREPARATION
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

TROUBLESHOOTING

RT -107

2.

CHECK SHORT TO GROUND

1)

Measure resistance between the terminal 2 of CAB harness connector and chassis ground.

Specification (resistance) : infinite

CAB

SRSCM

LOCK

2(12)B

2

1(11)B

1

Ω

ERBF200R

2)

Is the measured resistance within specification?

YES

▶ Check the CAB Module..

NO

▶ Repair or replace the wiring harness between the CAB and the SRSCM.

3.

CHECK THE CAB MODULE

1)

Replace the Curtain Airbag(CAB) with a new one.
● Refer to "Curtain Airbag(CAB)" section in this SERVICE MANUAL.

2)

Install the DAB module and connect the DAB connector.

3)

Connect the connectors of the PAB, SAB, CAB, BPT, FIS and SIS.

4)

Connect the SRSCM connector.

5)

Connect the battery negative cable to the battery.

6)

Connect a Hi-Scan(Pro) to the data link connector.

7)

Turn the ignition switch to ON and check the vehicle again.
Does Hi-Scan (Pro) indicate any DTC related to Curtain Airbag(CAB)?

YES

▶ Go to next step.

NO

▶ Replace CAB module.

4.

CLEAR THE DTC AND CHECK THE VEHICLE AGAIN
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

RT -108

RESTRAINTS

DTC B1476 CURTAIN AIRBAG [DRIVER] CIRCUIT SHORT TO BATTERY
DTC B1480 CURTAIN AIRBAG [PASSENGER] CIRCUIT SHORT TO BATTERY

DTC DESCRIPTION

E8242B75

The CAB squib circuit consists of the SRSCM and CAB. It causes the SRS to deploy when the SRS deployment conditions
are satisfied. The above DTC is recorded when short to battery is detected in the CAB squib circuit.

DTC DETECTING CONDITION

EC02CD65

DTC

Condition

Probable cause

B1476
B1480

• Short to battery between CAB and SRSCM
• Curtain Airbag (CAB) Malfunction
• SRSCM Malfunction

• Short to battery line circuit on

wiring harness

• Curtain Airbag (CAB) squib
• SRSCM

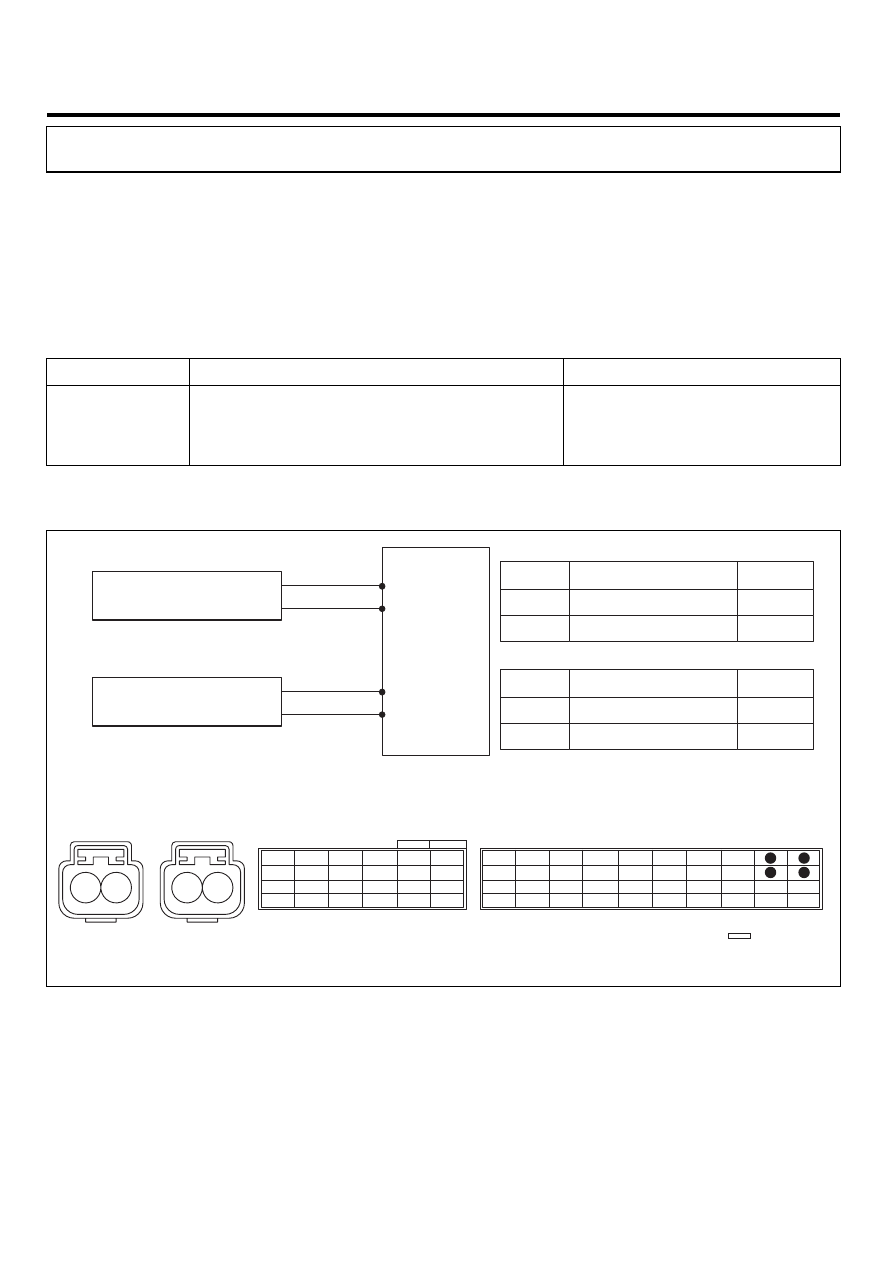

SCHEMATIC DIAGRAM

ED9E23C3

[HARNESS CONNECTOR]

CAB[Driver] CAB[Passenger]

SRSCM

 2(B)

CAB [Driver]

High

1(B)

12(B)

CAB [Passenger]

11(B)

Low

High

Low

1

2

1

2

Terminal

Terminal

Connected to

Function

Connected to

Function

1

SRSCM Terminal 1(B)

CAB Low

2

SRSCM Terminal 2(B)

CAB High

CAB [Driver]

1

SRSCM Terminal 11(B)

2

SRSCM Terminal 12(B)

CAB [Passenger]

SRSCM

CONNECTOR A

CONNECTOR B

Shorting Bar

10

9

8

7

6

5

4

3

2

1

20

19

18

17

16

15

14

13

12

11

30

29

28

27

26

25

24

23

22

21

40

39

38

37

36

35

34

33

32

31

6

5

4

3

2

1

12

11

10

9

8

7

18

17

16

15

14

13

24

23

22

21

20

19

CAB Low

CAB High

1

2

1

2

SCMRT6180L

TERMINAL ＆ CONNECTOR INSPECTION

E7691A8D

Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

TROUBLESHOOTING

RT -109

INSPECTION PROCEDURE

E8312668

1.

PREPARATION
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

2.

CHECK SHORT TO BATTERY LINE

1)

Connect the battery negative cable to the battery.

2)

Turn the ignition switch to ON.

3)

Measure voltage between the terminal 2 of CAB harness connector and chassis ground.

Specification (voltage) : Approximately 0 V

CAB

SRSCM

ON

2

1

V

2(12)B

1(11)B

ERBF200S

4)

Is the measured voltage within specification?

YES

▶ Check the CAB Module.

NO

▶ Repair the short to battery line circuit on wiring harness between the CAB and the SRSCM.

3.

CHECK THE CAB MODULE

1)

Replace the Curtain Airbag(CAB) with a new one.
● Refer to "Curtain Airbag(CAB)" section in this SERVICE MANUAL.

2)

Install the DAB module and connect the DAB connector.

3)

Connect the connectors of the PAB, SAB, CAB, BPT, FIS and SIS.

4)

Connect the SRSCM connector.

5)

Connect the battery negative cable to the battery.

6)

Connect a Hi-Scan(Pro) to the data link connector.
