RT -102

RESTRAINTS

DTC B1473 CURTAIN AIRBAG [DRIVER] RESISTANCE TOO HIGH
DTC B1474 CURTAIN AIRBAG [DRIVER] RESISTANCE TOO LOW
DTC B1477 CURTAIN AIRBAG [PASSENGER] RESISTANCE TOO HIGH
DTC B1478 CURTAIN AIRBAG [PASSENGER] RESISTANCE TOO LOW

DTC DESCRIPTION

E9E2C023

The CAB squib circuit consists of the SRSCM and two Curtain Airbags(CAB). It causes the SRS to deploy when the SRS
deployment conditions are satisfied. The above DTC is recorded when the CAB resistance too high or low is detected in
the CAB squib circuit.

DTC DETECTING CONDITION

E71AB0A4

DTC

Condition

Probable cause

B1473
B1474
B1477
B1478

• Too high or low resistance between CAB

high(+) and CAB low(-)

• Curtain Airbag (CAB) Malfunction
• SRSCM Malfunction

• Open or short circuit on

wiring harness

• Curtain Airbag (CAB) squib
• SRSCM

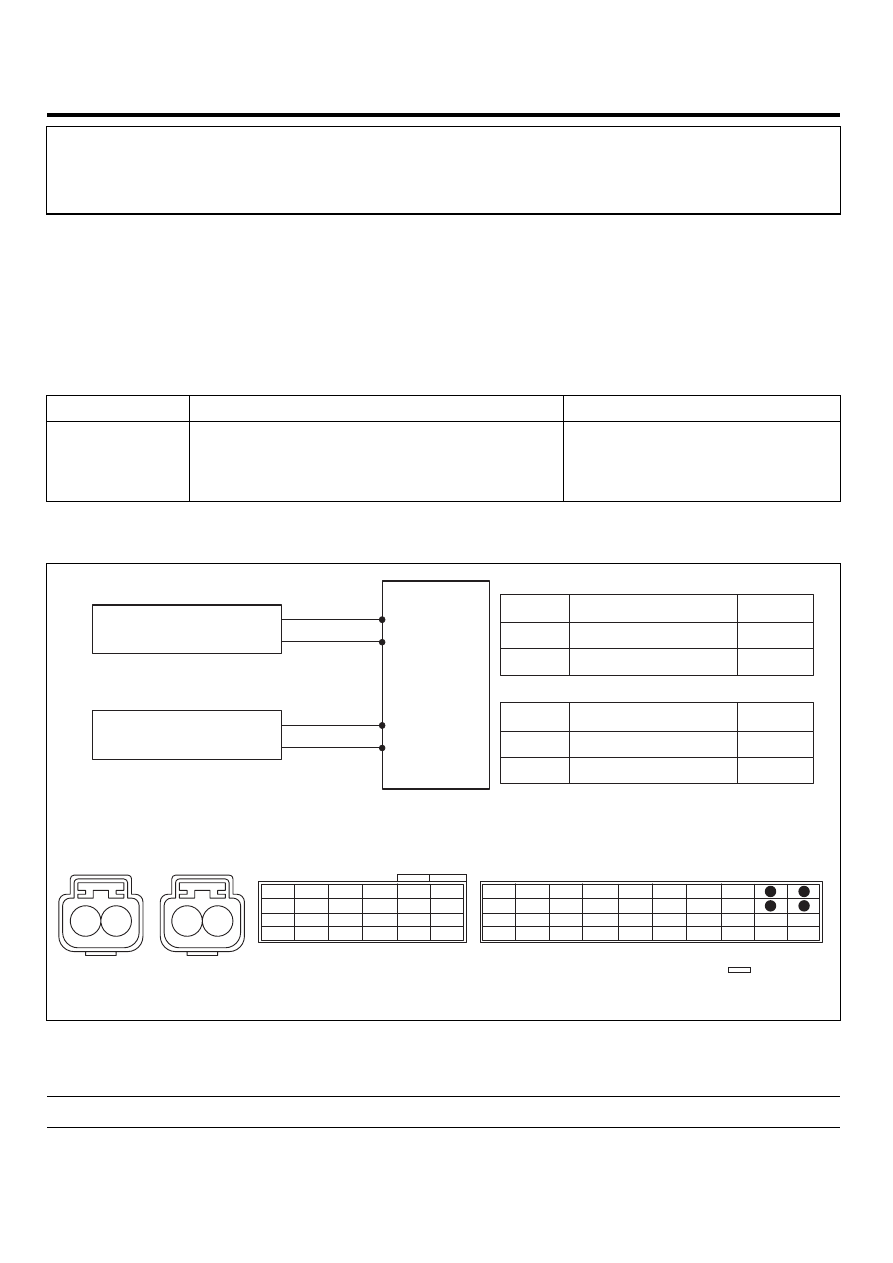

SCHEMATIC DIAGRAM

E813CB8C

[HARNESS CONNECTOR]

CAB[Driver] CAB[Passenger]

SRSCM

 2(B)

CAB [Driver]

High

1(B)

12(B)

CAB [Passenger]

11(B)

Low

High

Low

1

2

1

2

Terminal

Terminal

Connected to

Function

Connected to

Function

1

SRSCM Terminal 1(B)

CAB Low

2

SRSCM Terminal 2(B)

CAB High

CAB [Driver]

1

SRSCM Terminal 11(B)

2

SRSCM Terminal 12(B)

CAB [Passenger]

SRSCM

CONNECTOR A

CONNECTOR B

Shorting Bar

10

9

8

7

6

5

4

3

2

1

20

19

18

17

16

15

14

13

12

11

30

29

28

27

26

25

24

23

22

21

40

39

38

37

36

35

34

33

32

31

6

5

4

3

2

1

12

11

10

9

8

7

18

17

16

15

14

13

24

23

22

21

20

19

CAB Low

CAB High

1

2

1

2

SCMRT6180L

SPECIFICATION

E7348974

CAB resistance : 1.4 ~ 6.2 Ω

TROUBLESHOOTING

RT -103

TERMINAL ＆ CONNECTOR INSPECTION

E67565A8

Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

INSPECTION PROCEDURE

E0265A0E

1.

PREPARATION
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

2.

CHECK CAB RESISTANCE

CAUTION

Never attempt to measure the circuit resistance of the airbag module(squib) even if you are using the speci-
fied tester.

1)

Connect the Dummy and the Dummy Adapter on CAB harness connector.
● Refer to "SPECIAL SERVICE TOOL" section in this SERVICE MANUAL for the SST No. of Dummy and
Dummy Adapter.

2)

Measure resistance between the terminal 2(12) and 1(11) of SRSCM harness connector(B).

Specification (resistance) : 1.4 ~ 6.2 Ω

Dummy
Adapter

SRSCM

LOCK

2(12)B

2

1(11)B

1

Dummy

Ω

ERBF200O

3)

Is the measured resistance within specification?

YES

▶Replace the Curtain Airbag(CAB) module.

NO

▶Check open circuit.

RT -104

RESTRAINTS

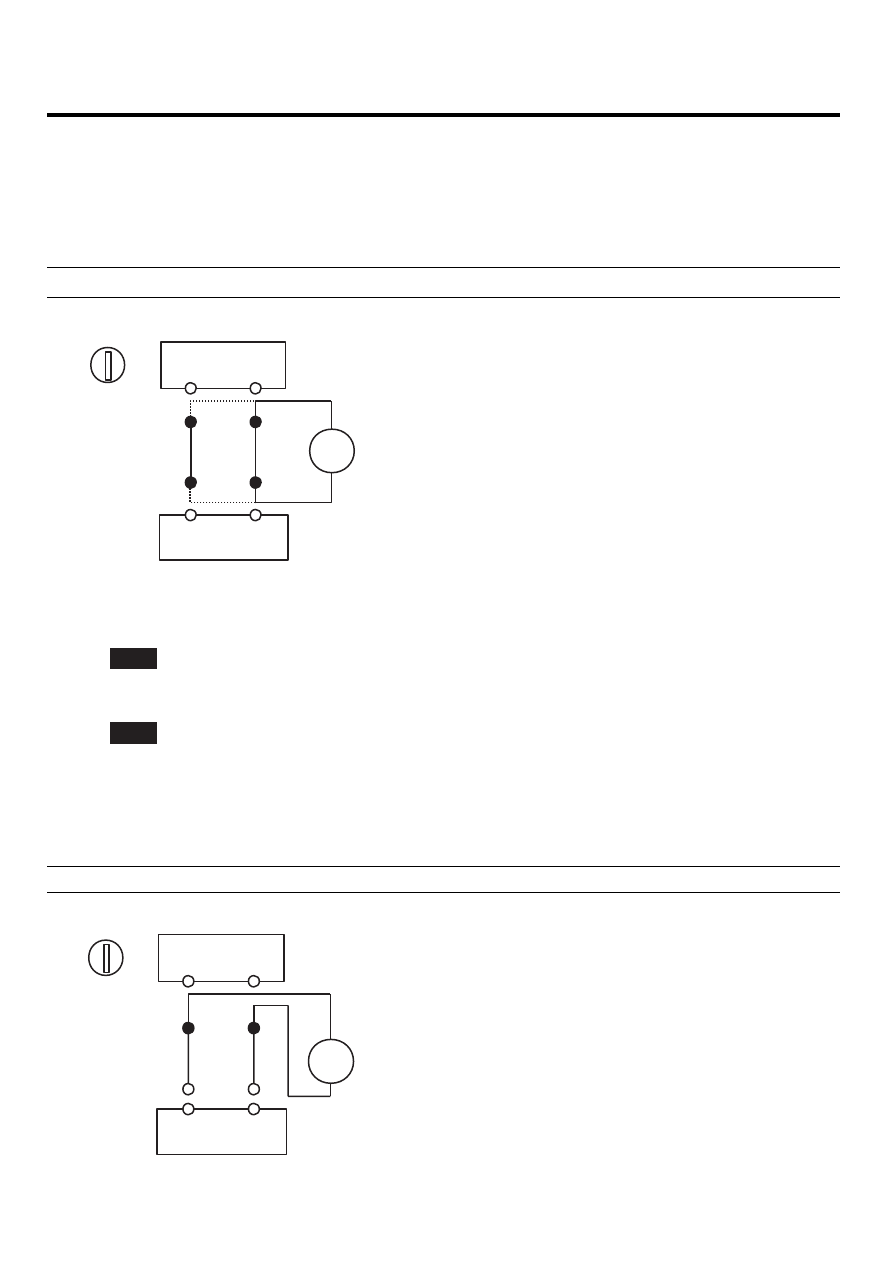

3.

CHECK OPEN CIRCUIT

1)

Measure resistance between the terminal 2 of CAB harness connector and the terminal 2(12) of SRSCM harness
connector(B).

2)

Measure resistance between the terminal 1 of CAB harness connector and the terminal 1(11) of SRSCM harness
connector(B).

Specification (resistance) : below 1 Ω

CAB

SRSCM

LOCK

2(12)B

2

1(11)B

1

Ω

ERBF200P

3)

Is the measured resistance within specification?

YES

▶Check short circuit.

NO

▶Repair or replace the wiring harness between the CAB and the SRSCM.

4.

CHECK SHORT CIRCUIT

1)

Measure resistance between the terminal 1 and 2 of CAB harness connector.

Specification (resistance) : infinite

CAB

SRSCM

LOCK

2(12)B

2

1(11)B

1

Ω

ERBF200Q

TROUBLESHOOTING

RT -105

2)

Is the measured resistance within specification?

YES

▶ Go to next step.

NO

▶ Repair or replace the wiring harness between the CAB and the SRSCM.

5.

CLEAR THE DTC AND CHECK THE VEHICLE AGAIN
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)
