RT -94

RESTRAINTS

DTC B1412 SIDE IMPACT SENSOR [REAR-DRIVER]

COMMUNICATION ERROR

DTC B1413 SIDE IMPACT SENSOR [REAR-PASSENGER]

COMMUNICATION ERROR

DTC B1418 SIDE IMPACT SENSOR [REAR-DRIVER] DEFECT
DTC B1419 SIDE IMPACT SENSOR [REAR-PASSENGER] DEFECT

DTC DESCRIPTION

EF83DBCD

The detecting system for side crash consists of the SRSCM and four Side Impact Sensors (SIS). The SRSCM sets above
DTC(s) if it detects that any SIS is defective or there is communication error between any SIS and the SRSCM.

DTC DETECTING CONDITION

EEDFDB5F

DTC

Condition

Probable cause

B1412
B1413
B1418
B1419

• Open between SIS and SRSCM
• Side Impact Sensor (SIS) Malfunction
• SRSCM Malfunction

• Wiring Harness
• Side Impact Sensor (SIS)
• SRSCM

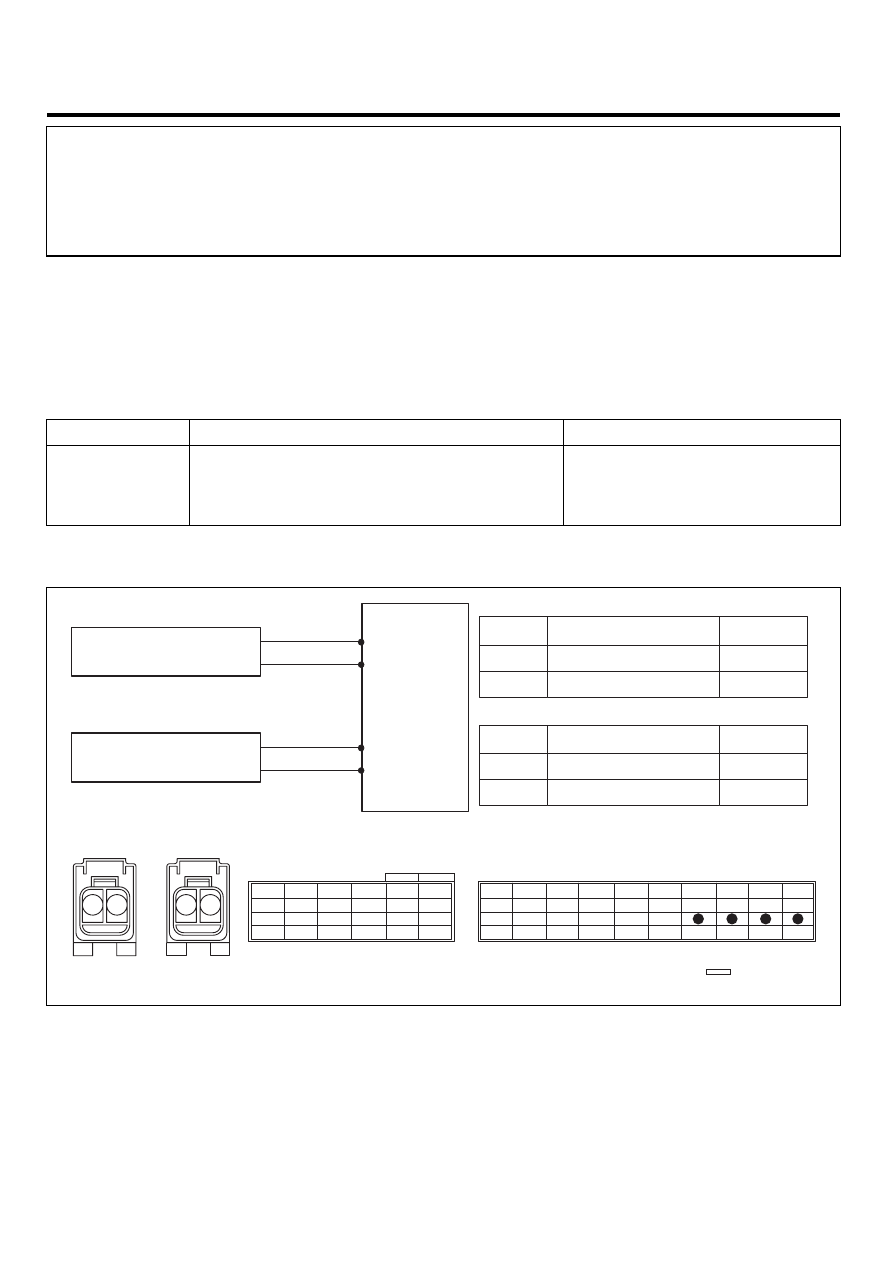

SCHEMATIC DIAGRAM

E4FB645C

[HARNESS CONNECTOR]

SIS[Driver] SIS[Passenger]

SRSCM

22(B)

SIS [Driver]

High

21(B)

23(B)

SIS [Passenger]

High

24(B)

Low

Low

1

2

1

2

Terminal

Terminal

Connected to

Function

Connected to

Function

1

SRSCM Terminal 22(B)

SIS High

2

SRSCM Terminal 21(B)

SIS Low

SIS High

SIS Low

SIS [Driver]

1

SRSCM Terminal 23(B)

2

SRSCM Terminal 24(B)

SIS [Passenger]

SIS High

SIS Low

SRSCM

CONNECTOR A

CONNECTOR B

Shorting Bar

10

9

8

7

6

5

4

3

2

1

20

19

18

17

16

15

14

13

12

11

30

29

28

27

26

25

24

23

22

21

40

39

38

37

36

35

34

33

32

31

6

5

4

3

2

1

12

11

10

9

8

7

18

17

16

15

14

13

24

23

22

21

20

19

1

2

1

2

SCMRT6170L

TERMINAL ＆ CONNECTOR INSPECTION

EFB513A5

Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

TROUBLESHOOTING

RT -95

INSPECTION PROCEDURE

E8CCFCFC

1.

PREPARATION
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

2.

CHECK SIS CIRCUIT

1)

Measure resistance between the terminal 1 of SIS harness connector and the terminal 22(23) of SRSCM harness
connector(B).

2)

Measure resistance between the terminal 2 of SIS harness connector and the terminal 21(24) of SRSCM harness
connector(B).

Specification (resistance) : below 1 Ω

SIS

SRSCM

LOCK

21(24)B

2

22(23)B

1

Ω

ERBF503E

3)

Is the measured resistance within specification?

YES

▶Check Side Impact Sensor.

NO

▶ Repair or replace the wiring harness between the SIS and the SRSCM.

3.

CHECK THE SIDE IMPACT SENSOR

1)

Replace the Side Impact Sensor(SIS) with a new one.
● Refer to "Side Impact Sensor(SIS)" section in this SERVICE MANUAL.

2)

Install the DAB module and connect the DAB connector.

3)

Connect the connectors of the PAB, SAB, CAB, BPT, FIS and SIS.

4)

Connect the SRSCM connector.

5)

Connect the battery negative cable to the battery.

6)

Connect a Hi-Scan(Pro) to the data link connector.

RT -96

RESTRAINTS

7)

Turn the ignition switch to ON and check the vehicle again.
Does Hi-Scan (Pro) indicate any DTC related to Side Impact Sensor(SIS)?

YES

▶ Go to next step.

NO

▶ Replace SIS.

4.

CLEAR THE DTC AND CHECK THE VEHICLE AGAIN
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

TROUBLESHOOTING

RT -97

DTC B1414 SIDE IMPACT SENSOR [FRONT-DRIVER] WRONG ID
DTC B1415 SIDE IMPACT SENSOR [FRONT-PASSENGER] WRONG ID
DTC B1416 SIDE IMPACT SENSOR [REAR-DRIVER] WRONG ID
DTC B1417 SIDE IMPACT SENSOR [REAR-PASSENGER] WRONG ID

DTC DESCRIPTION

E7BCC6BD

The detecting system for side crash consists of the SRSCM and four Side Impact Sensors (SIS). The SRSCM sets above
DTC(s) if it detects that wrong SIS is used.

DTC DETECTING CONDITION

E2A0FF8A

DTC

Condition

Probable cause

B1414
B1415
B1416
B1417

• Wrong Side Impact Sensor (SIS)
• SRSCM Malfunction

• Side Impact Sensor (SIS)
• SRSCM

TERMINAL ＆ CONNECTOR INSPECTION

E394EEA7

Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

INSPECTION PROCEDURE

E04EC6EF

If above DTC is detected replace the side impact sensor.
