RT -90

RESTRAINTS

2.

CHECK SHORT TO GROUND

1)

Measure resistance between the terminal 1 of SIS harness connector and chassis ground.

Specification (resistance) : infinite

SIS

SRSCM

LOCK

27(28)B

2

26(29)B

1

Ω

ERBF501A

2)

Is the measured resistance within specification?

YES

▶Check the SIS.

NO

▶ Repair or replace the wiring harness between the SIS and the SRSCM.

3.

CHECK THE SIDE IMPACT SENSOR

1)

Replace the Side Impact Sensor(SIS) with a new one.
● Refer to "Side Impact Sensor(SIS)" section in this SERVICE MANUAL.

2)

Install the DAB module and connect the DAB connector.

3)

Connect the connectors of the PAB, SAB, CAB, BPT, FIS and SIS.

4)

Connect the SRSCM connector.

5)

Connect the battery negative cable to the battery.

6)

Connect a Hi-Scan(Pro) to the data link connector.

7)

Turn the ignition switch to ON and check the vehicle again.
Does Hi-Scan (Pro) indicate any DTC related to Side Impact Sensor(SIS)?

YES

▶ Go to next step.

NO

▶ Replace SIS module.

4.

CLEAR THE DTC AND CHECK THE VEHICLE AGAIN
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

TROUBLESHOOTING

RT -91

DTC B1402 SIDE IMPACT SENSOR [FRONT-DRIVER] CIRCUIT

SHORT TO BATTERY

DTC B1405 SIDE IMPACT SENSOR [FRONT-PASSENGER] CIRCUIT

SHORT TO BATTERY

DTC DESCRIPTION

EF82BE9A

The detecting system for side crash consists of the SRSCM and four Side Impact Sensors (SIS). The SRSCM sets above
DTC(s) if it detects short to battery line on the SIS circuit.

DTC DETECTING CONDITION

EE2D6B55

DTC

Condition

Probable cause

B1402
B1405

• Short to battery line between SIS and SRSCM
• Side Impact Sensor (SIS) Malfunction
• SRSCM Malfunction

• Short to battery line circuit on

wiring harness

• Side Impact Sensor (SIS)
• SRSCM

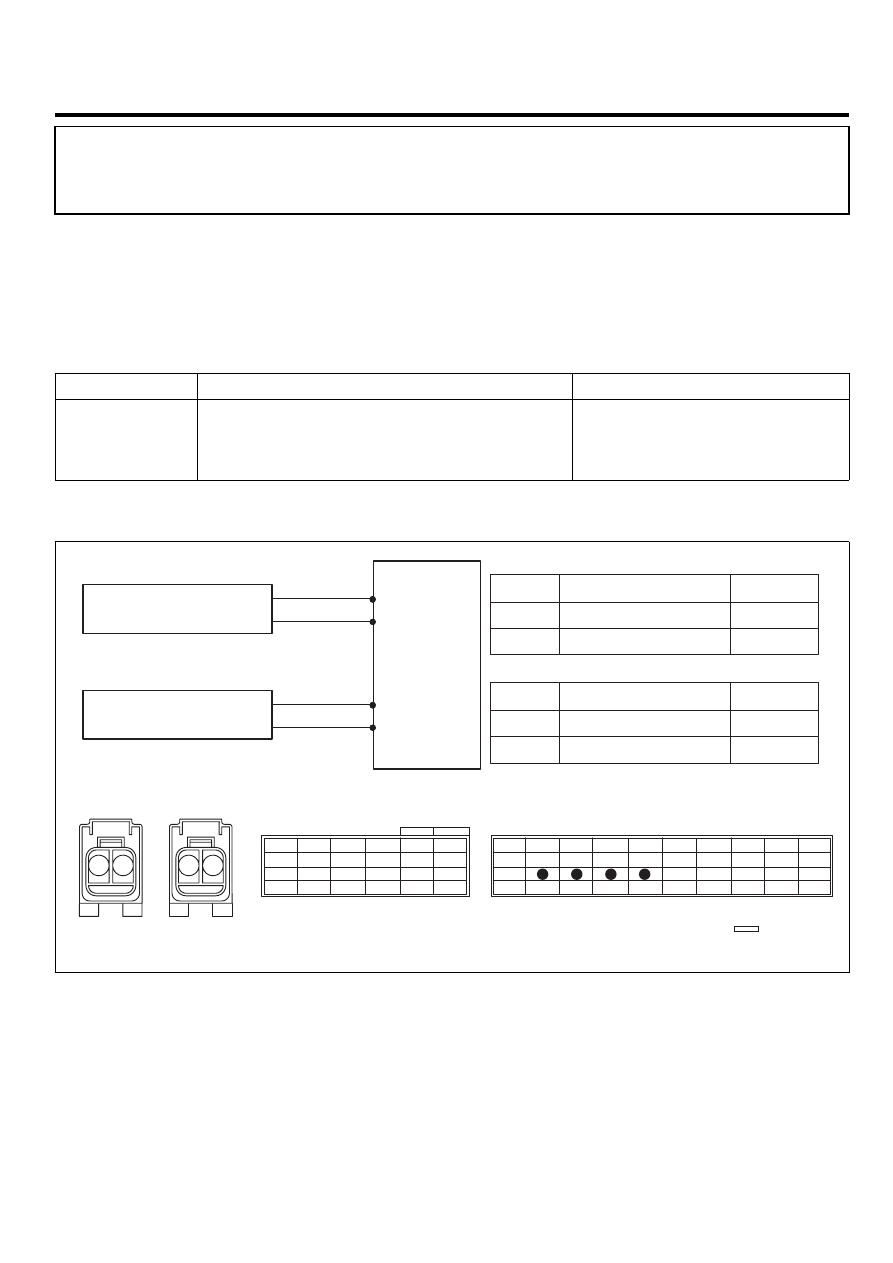

SCHEMATIC DIAGRAM

E01F8A57

[HARNESS CONNECTOR]

SIS[Driver] SIS[Passenger]

SRSCM

26(B)

SIS [Driver]

High

27(B)

29(B)

SIS [Passenger]

High

28(B)

Low

Low

1

2

1

2

Terminal

Terminal

Connected to

Function

Connected to

Function

1

SRSCM Terminal 26(B)

SIS High

2

SRSCM Terminal 27(B)

SIS Low

SIS High

SIS Low

SIS [Driver]

1

SRSCM Terminal 29(B)

2

SRSCM Terminal 28(B)

SIS [Passenger]

SIS High

SIS Low

SRSCM

CONNECTOR A

CONNECTOR B

Shorting Bar

10

9

8

7

6

5

4

3

2

1

20

19

18

17

16

15

14

13

12

11

30

29

28

27

26

25

24

23

22

21

40

39

38

37

36

35

34

33

32

31

6

5

4

3

2

1

12

11

10

9

8

7

18

17

16

15

14

13

24

23

22

21

20

19

1

2

1

2

SCMRT6160L

TERMINAL ＆ CONNECTOR INSPECTION

E4FA9AB0

Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

RT -92

RESTRAINTS

INSPECTION PROCEDURE

E1FCB2A7

1.

PREPARATION
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)

2.

CHECK SHORT TO BATTERY LINE

1)

Connect the battery negative cable to the battery.

2)

Turn the ignition switch to ON.

3)

Measure voltage between the terminal 1 of SIS harness connector and chassis ground.

Specification(voltage) : Approximately 0V

SIS

SRSCM

ON

27(28)B

2

26(29)B

1

V

ERBF502R

4)

Is the measured voltage within specification?

YES

▶Check the SIS Module.

NO

▶Repair the short to battery line circuit on wiring harness between the SIS and the SRSCM.

3.

CHECK THE SIS MODULE

1)

Replace the Side Impact Sensor(SIS) with a new one.
● Refer to "Side Impact Sensor(SIS)" section in this SERVICE MANUAL.

2)

Install the DAB module and connect the DAB connector.

3)

Connect the connectors of the PAB, SAB, CAB, BPT, FIS and SIS.

4)

Connect the SRSCM connector.

5)

Connect the battery negative cable to the battery.

6)

Connect a Hi-Scan(Pro) to the data link connector.

TROUBLESHOOTING

RT -93

7)

Turn the ignition switch to ON and check the vehicle again.
Does Hi-Scan (Pro) indicate any DTC related to Side Impact Sensor(SIS)?

YES

▶ Go to next step.

NO

▶ Replace SIS module.

4.

CLEAR THE DTC AND CHECK THE VEHICLE AGAIN
Refer to the DESCRIPTION in this TROUBLESHOOTING section. (See page RT - 36)
