Hyundai Santa Fe (2006 year). Manual - part 747





RT -30

RESTRAINTS

REMOVAL

EDE19F4F

CAUTION

• Removal of the airbag must be performed ac-

cording to the precautions/ procedures de-
scribed previously.

• Before disconnecting the front impact sensor

connector, disconnect the front airbag con-
nector(s).

• Do not turn the ignition switch ON and do not

connect the battery cable while replacing the
front impact sensor.

1.

Disconnect the battery negative cable, and wait for at
least three minutes before beginning work.

2.

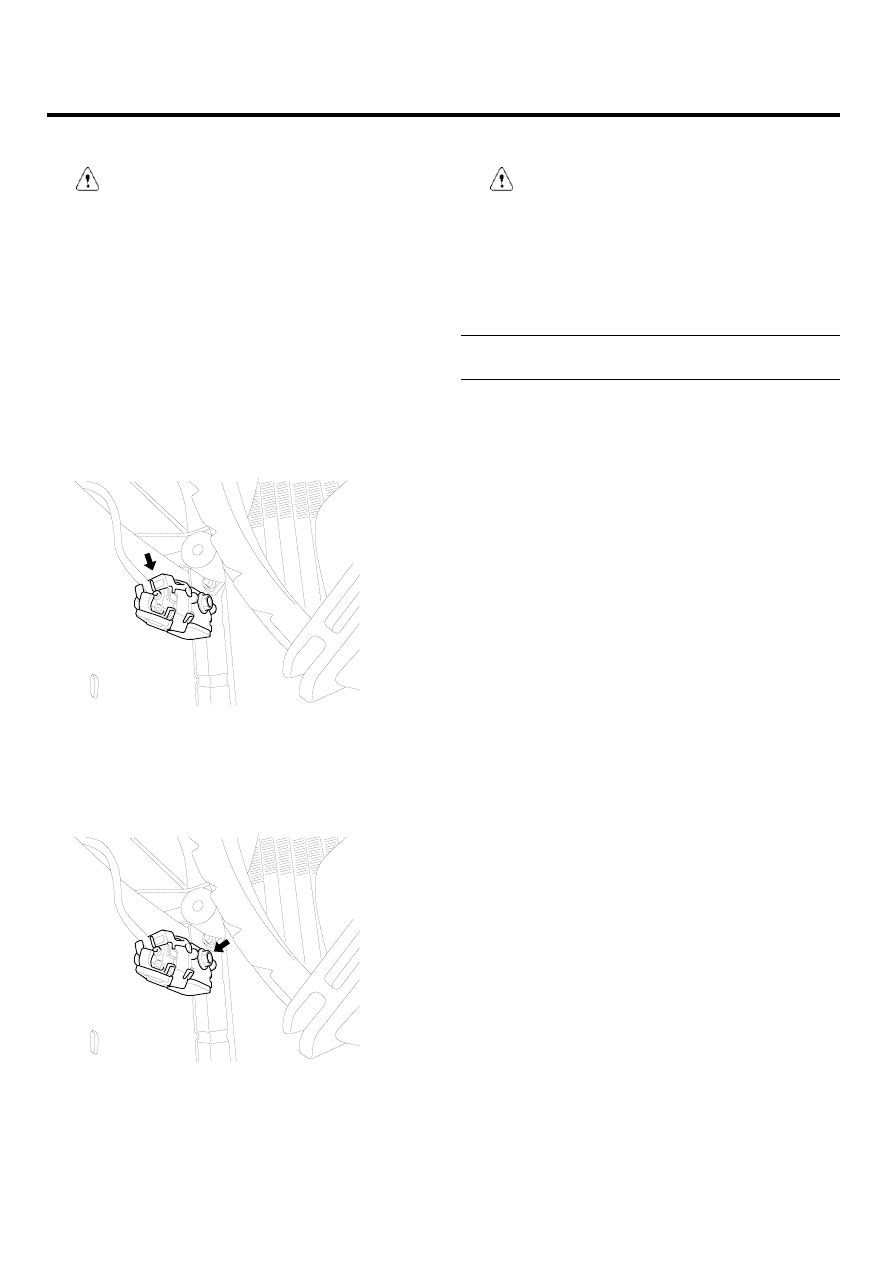

Remove the Front Impact Sensor connector cover.

SCMRT6012D

3.

Disconnect the Front Impact Sensor connector.

4.

Remove the Front Impact Sensor mounting bolt.

SCMRT6520D

5.

Remove the Front Impact Sensor.

INSTALLATION

E50C4826

CAUTION

• Do not turn the ignition switch ON and do not

contact the battery cable while replacing the
front impact sensor.

1.

Install the new Front Impact Sensor.

2.

Tighten the Front Impact Sensor mounting bolt.

Tightening torque
: 0.7 ~ 0.9 kgf.m (6.8 ~ 9.2 Nm, 5.0 ~ 6.8 lb.ft)

3.

Connect the Front Impact Sensor connector and in-
stall the connector cover.

4.

Reconnect the battery negative cable.

5.

After installing the Front Impact Sensor, confirm
proper system operation: Turn the ignition switch ON
the SRS indicator light should be turned on for about
six seconds and then go off.

SRS CONTROL SYSTEM

RT -31

SIDE IMPACT SENSOR (SIS)

DESCRIPTION

E49F823B

The Side Impact Sensor (SIS) system consists of two front
SIS which are installed in the center pillar (LH and RH)
and two rear SIS which are installed in the rear pillar (LH

and RH). They are remote sensors that detect acceleration
due to collision at their mounting locations. The primary
purpose of the Side Impact Sensor (SIS) is to provide an
indication of a collision. The Side Impact Sensor (SIS)
sends acceleration data to the SRSCM.

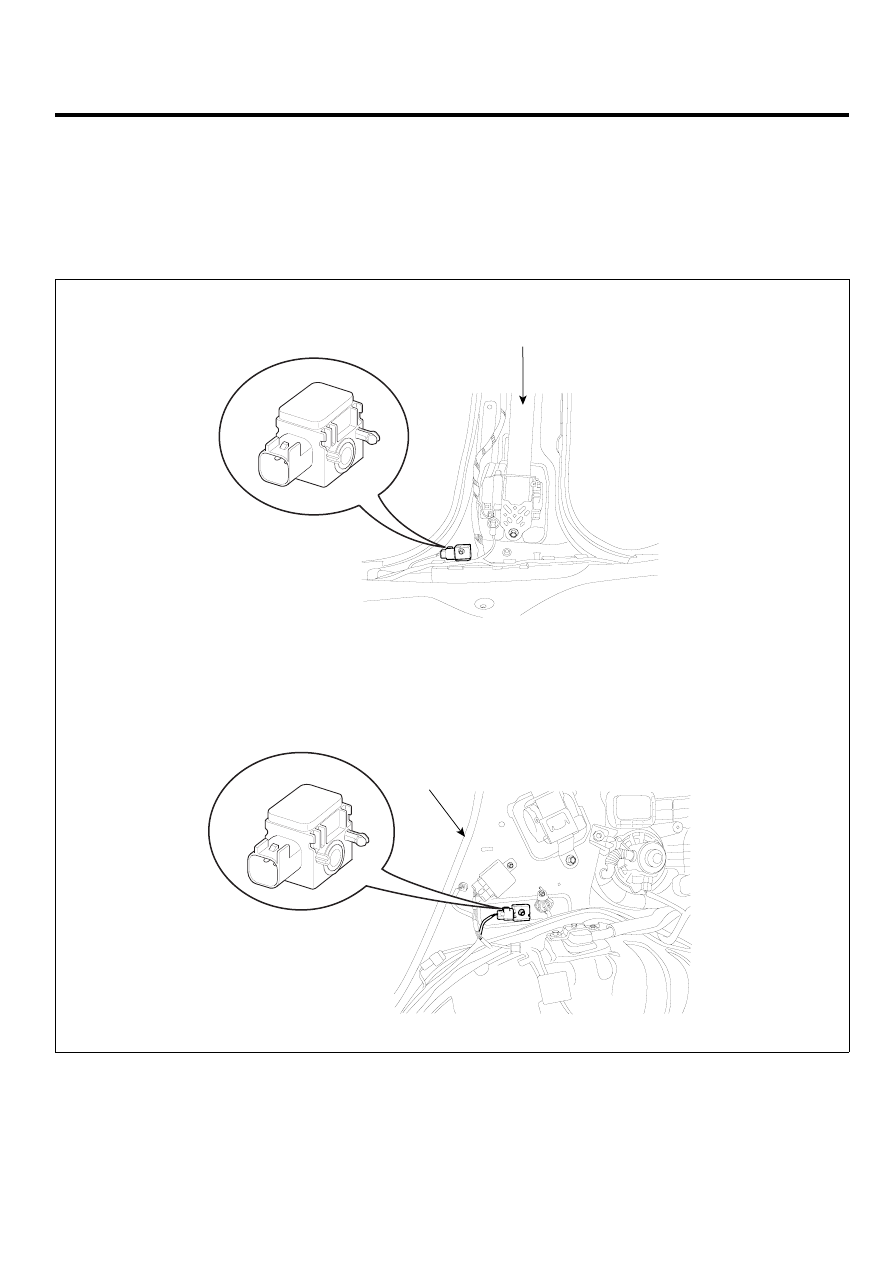

COMPONENTS

E86DACCB

[FRONT]

[REAR]

Front Side Impact Sensor (FSIS)

Rear Side Impact Sensor (RSIS)

Center Pillar

Rear Pillar

SCMRT6521L

RT -32

RESTRAINTS

REMOVAL

E34BD0EF

FRONT SIDE IMPACT SENSOR

CAUTION

• Removal of the airbag must be performed

according to the

precautions/procedures

described previously.

• Before disconnecting the side impact sensor

connector(s), disconnect the side airbag con-
nector(s).

• Do not turn the ignition switch ON and do not

connect the battery cable while replacing the
side impact sensor.

1.

Disconnect the battery negative cable, and wait for at
least three minutes before beginning work.

2.

Remove the door scuff trim. (Refer to BD group)

3.

Remove the center pillar trim. (Refer to BD group)

4.

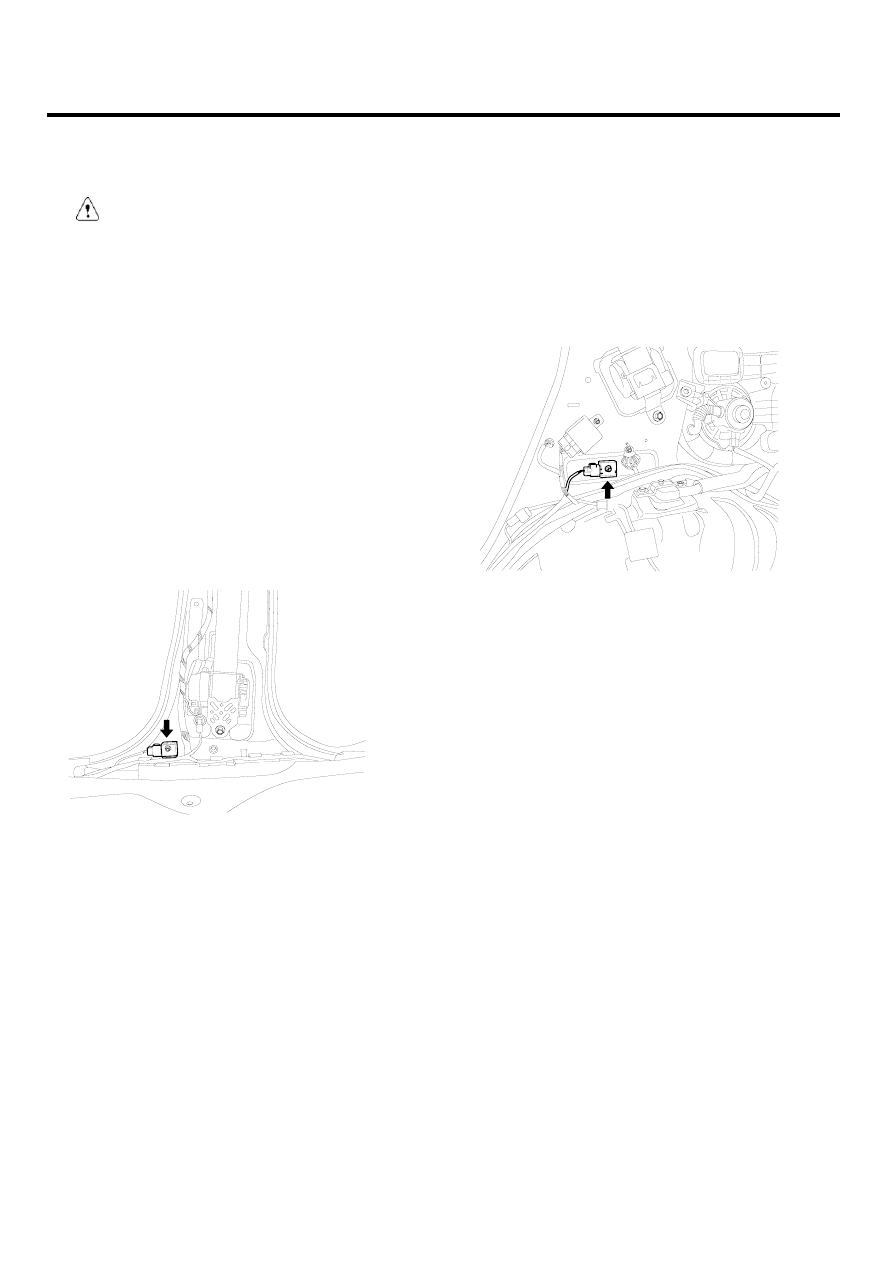

Disconnect the Side Impact Sensor connector and re-
move the Side Impact Sensor mounting bolt.

SCMRT6522D

REAR SIDE IMPACT SENSOR

1.

Disconnect the battery negative cable and wait for at
least three minutes before beginning work.

2.

Remove the rear seat. (Refer to BD group)

3.

Disconnect the side impact sensor connector.

4.

Loosen the side impact sensor mounting bolt and re-
move the side impact sensor.

SCMRT6013D

SRS CONTROL SYSTEM

RT -33

INSTALLATION

E88CF110

FRONT SIDE IMPACT SENSOR

CAUTION

• Do not turn the ignition switch ON and do not

connect the battery cable while replacing the
side impact sensor.

1.

Install the new Side Impact Sensor with the bolt then
connect the SRS harness connector to the Side Im-
pact Sensor.

Tightening torque
: 0.7 ~ 0.9 kgf.m (6.8 ~ 9.2 Nm, 5.0 ~ 6.8 lb.ft)

2.

Install the center pillar trim. (Refer to BD group)

3.

Install the door scuff trim. (Refer to BD group)

4.

Reconnect the battery negative cable.

5.

After installing the Side Impact Sensor, confirm proper
system operation: Turn the ignition switch ON, the
SRS indicator light should be turned on for about six
seconds and then go off.

REAR SIDE IMPACT SENSOR

CAUTION

• Do not turn the ignition switch ON and do not

connect the battery cable while replacing the
side impact sensor.

1.

Install the new Side Impact Sensor with the bolt then
connect the SRS harness connector to the Side Im-
pact Sensor.

Tightening torque
: 0.7 ~ 0.9 kgf.m (6.8 ~ 9.2 Nm, 5.0 ~ 6.8 lb.ft)

2.

Install the rear seat. (Refer to BD group)

3.

Reconnect the battery negative cable.

4.

After installing the Side Impact Sensor, confirm proper
system operation: Turn the ignition switch ON, the
SRS indicator light should be turned on for about six
seconds and then go off.
