RT -26

RESTRAINTS

REMOVAL

E41D5D56

1.

Disconnect the battery negative cable and wait for at
least 3 minutes before beginning work.

2.

Remove the following parts. (Refer to BD group)
-

Side trim, Roof trim

3.

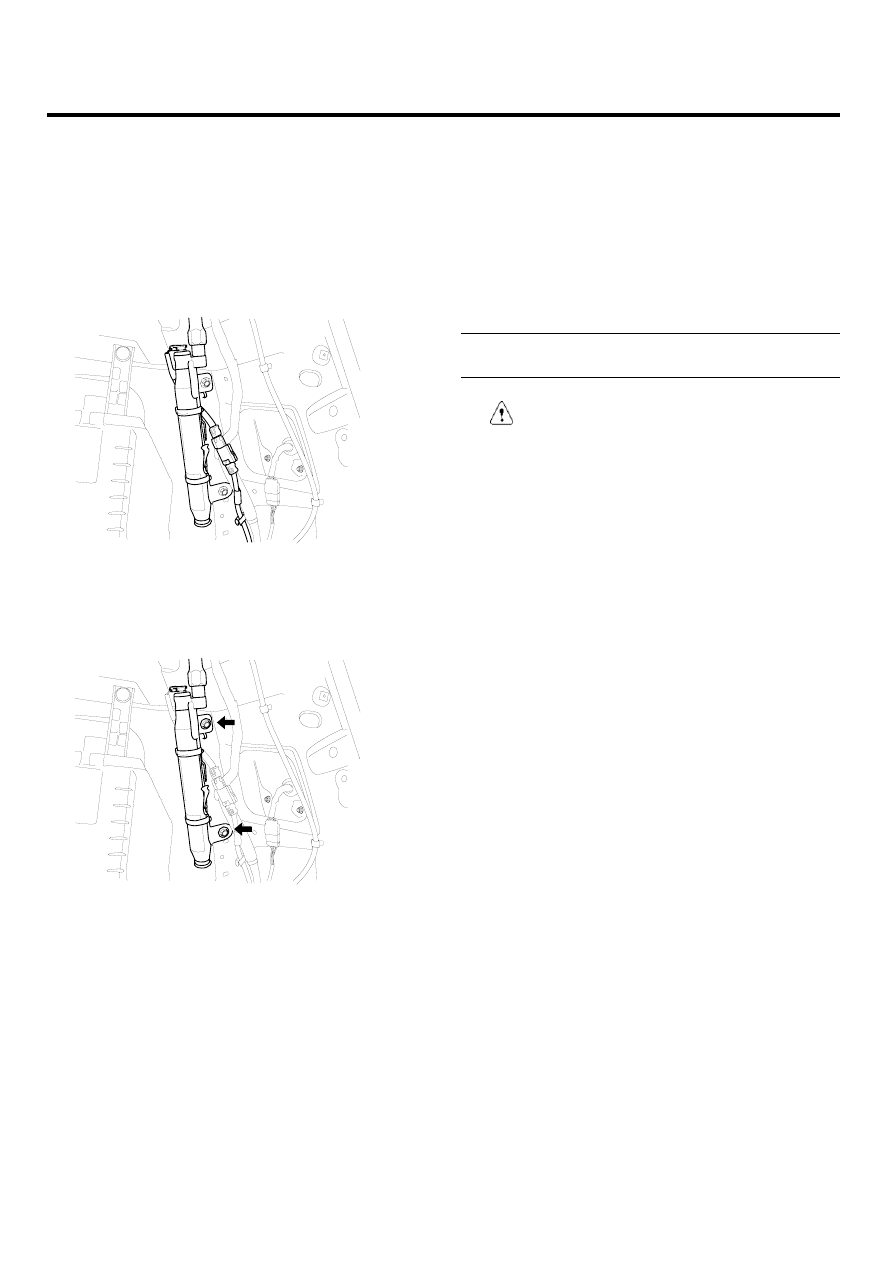

Disconnect the Curtain Airbag harness connector.

SCMRT6009D

4.

After loosening the mounting bolts(10EA) remove the
curtain airbag.

SCMRT6511D

INSTALLATION

E50B5670

1.

Disconnect the battery negative cable and wait for at
least three minutes.

2.

Remove the ignition key from the vehicle.

3.

Install a Curtain Airbag (CAB) on the mounting
bracket.

4.

Tighten the CAB mounting bolts (10EA).

Tightening torque
: 1.1 ~ 1.5 kgf.m(10.9 ~ 14.7 Nm, 8.0 ~ 10.8 lb.ft)

CAUTION

• Never twist the airbag module when installing

it. If the module is twisted, airbag module may
operate abnormally.

5.

Connect the CAB connector.

6.

Install the following parts. (Refer to BD group)
-

Side trim, Roof trim

7.

Reconnect the battery negative cable.

8.

After installing the Curtain Airbag (CAB), confirm
proper system operation:

• Turn the ignition switch ON; the SRS indicator

light should be turned on for about six seconds
and then go off.

SEAT BELT PRETENSIONER

RT -27

SEAT BELT PRETENSIONER

SEAT BELT PRETENSIONER

DESCRIPTION

E4167EBA

The Seat Belt Pretensioners (BPT) are installed inside
Center Pillar (LH ＆ RH). When a vehicle crashes with a
certain degree of frontal impact, the pretensioner seat belt
helps to reduce the severity of injury to the front seat oc-
cupants by retracting the seat belt webbing. This prevents
the front occupants from thrusting forward and hitting the

steering wheel or the instrument panel when the vehicle
crashes.

CAUTION

Never attempt to measure the circuit resistance of
the Seat Belt Pretensioner (BPT) even if you are
using the specified tester. If the circuit resistance
is measured with a tester, the pretensioner will
be ignited accidentally. This will result in serious
personal injury.

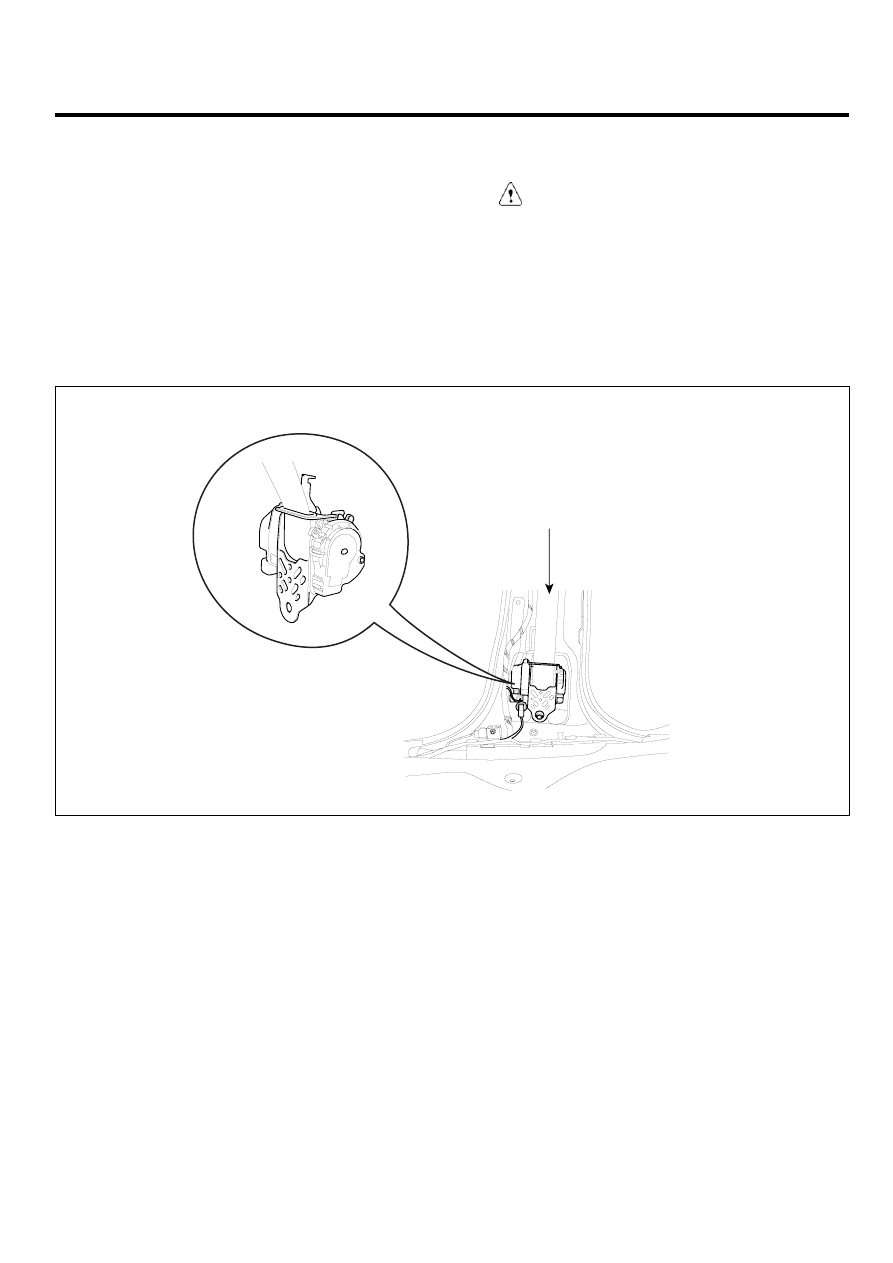

COMPONENTS

E13C3CFE

Seat Belt Retractor Pretensioner (BPT)

Center Pillar

SCMRT6503L

RT -28

RESTRAINTS

REMOVAL

E3B165BB

1.

Disconnect the battery negative cable, and wait for at
least three minutes before beginning work.

2.

Remove the door scuff trim. (Refer to BD group)

3.

Remove the center pillar trim. (Refer to BD group)

4.

Remove the lower anchor bolt.

5.

Remove the upper anchor bolt.

6.

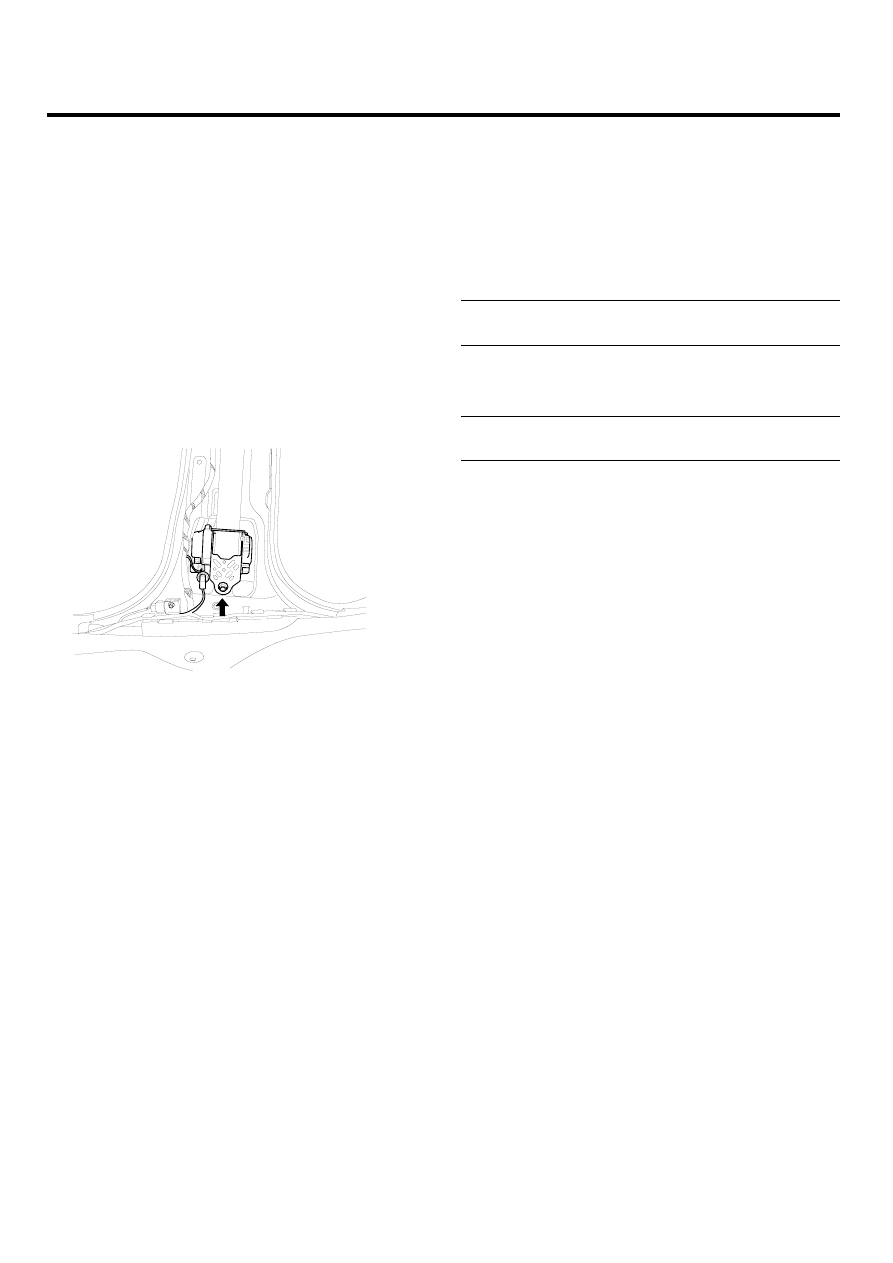

Disconnect the Seat Belt Pretensioner connector.

7.

Loosen the Seat Belt Pretensioner mounting bolt and
remove the Seat Belt Pretensioner.

SCMRT6011D

INSTALLATION

E3B35607

1.

Disconnect the battery negative cable and wait for at
least three minutes.

2.

Remove the ignition key from the vehicle.

3.

Install the Seat Belt Pretensioner (BPT) with a bolt.

Tightening torque
: 4.0 ~ 5.5 kgf.m (39.2 ~ 53.9 Nm, 28.9 ~ 39.8 lb.ft)

4.

Install the upper and lower anchor bolts.

Tightening torque (Seat Belt Anchor Bolt)
: 4.0 ~ 5.5 kgf.m (39.2 ~ 53.9 Nm, 28.9 ~ 39.8 lb.ft)

5.

Install the center pillar trim.

6.

Install the door scuff trim.

7.

Reconnect the battery negative cable.

8.

After installing the Seat Belt Pretensioner (BPT), con-
firm proper system operation:

• Turn the ignition switch ON; the SRS indicator

light should be turned on for about six seconds
and then go off.

SRS CONTROL SYSTEM

RT -29

SRS CONTROL SYSTEM

FRONT IMPACT SENSOR (FIS)

DESCRIPTION

EBEE040F

The front impact sensor (FIS) is installed in the side mem-
ber. They are remote sensors that detect acceleration due

to a collision at its mounting location. The primary purpose
of the Front Impact Sensor (FIS) is to provide an indication
of a collision. The Front Impact Sensor(FIS) sends accel-
eration data to the SRSCM.

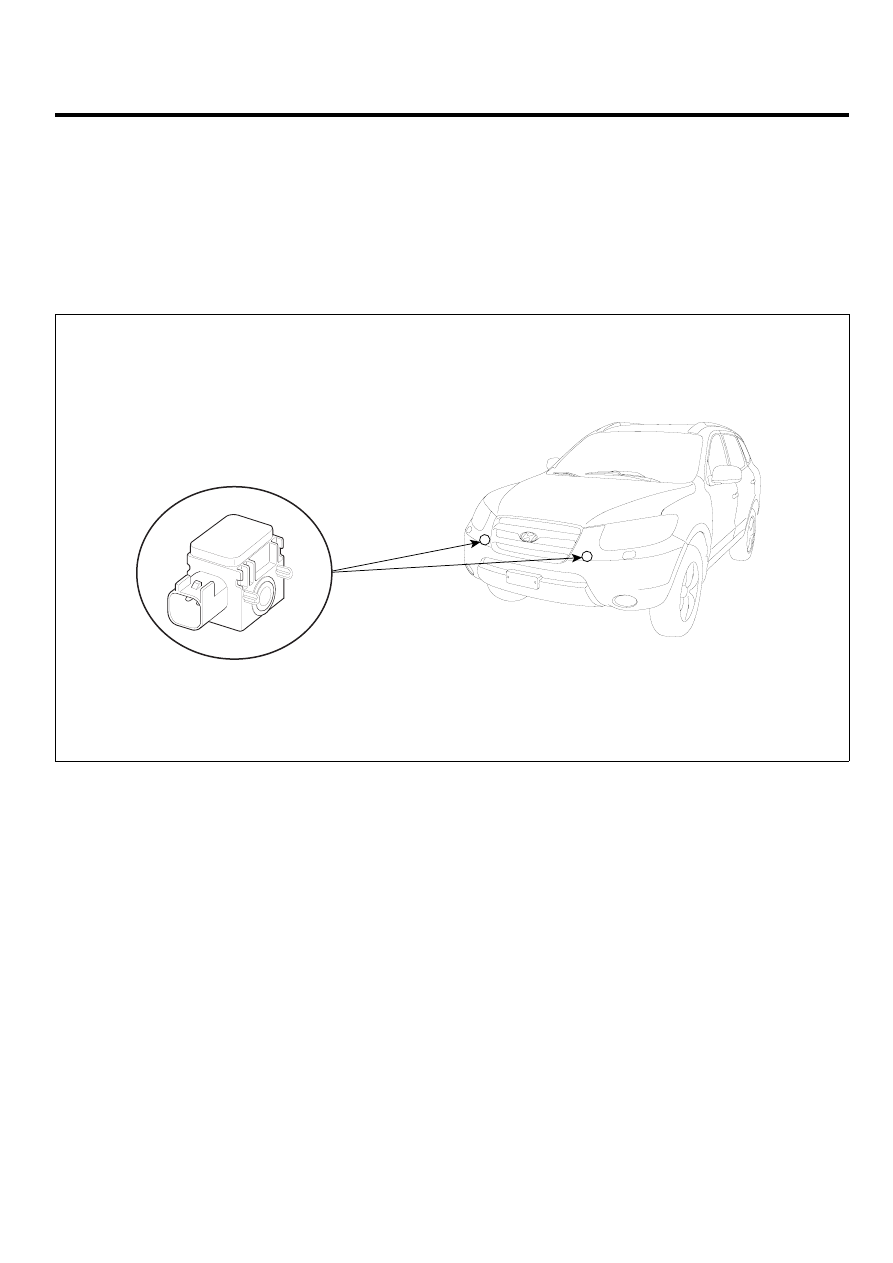

COMPONENTS

E603A5DC

Front Impact Sensor

SCMRT6505L
