RT -18

RESTRAINTS

AIR BAG MODULE (DRIVE
SIDE)

AIR BAG MODULE AND CLOCK
SPRING

DESCRIPTION

E19698E7

Driver Airbag (DAB) is installed in steering wheel and
electrically connected to SRSCM via clockspring.

It

protects the driver from danger by deploying a bag when

frontal crash occurs. The SRSCM determines deployment
of Driver Airbag (DAB).

CAUTION

Never attempt to measure the circuit resistance
of the airbag module (squib) even if you are us-
ing the specified tester. If the circuit resistance is
measured with a tester, accidental airbag deploy-
ment will result in serious personal injury.

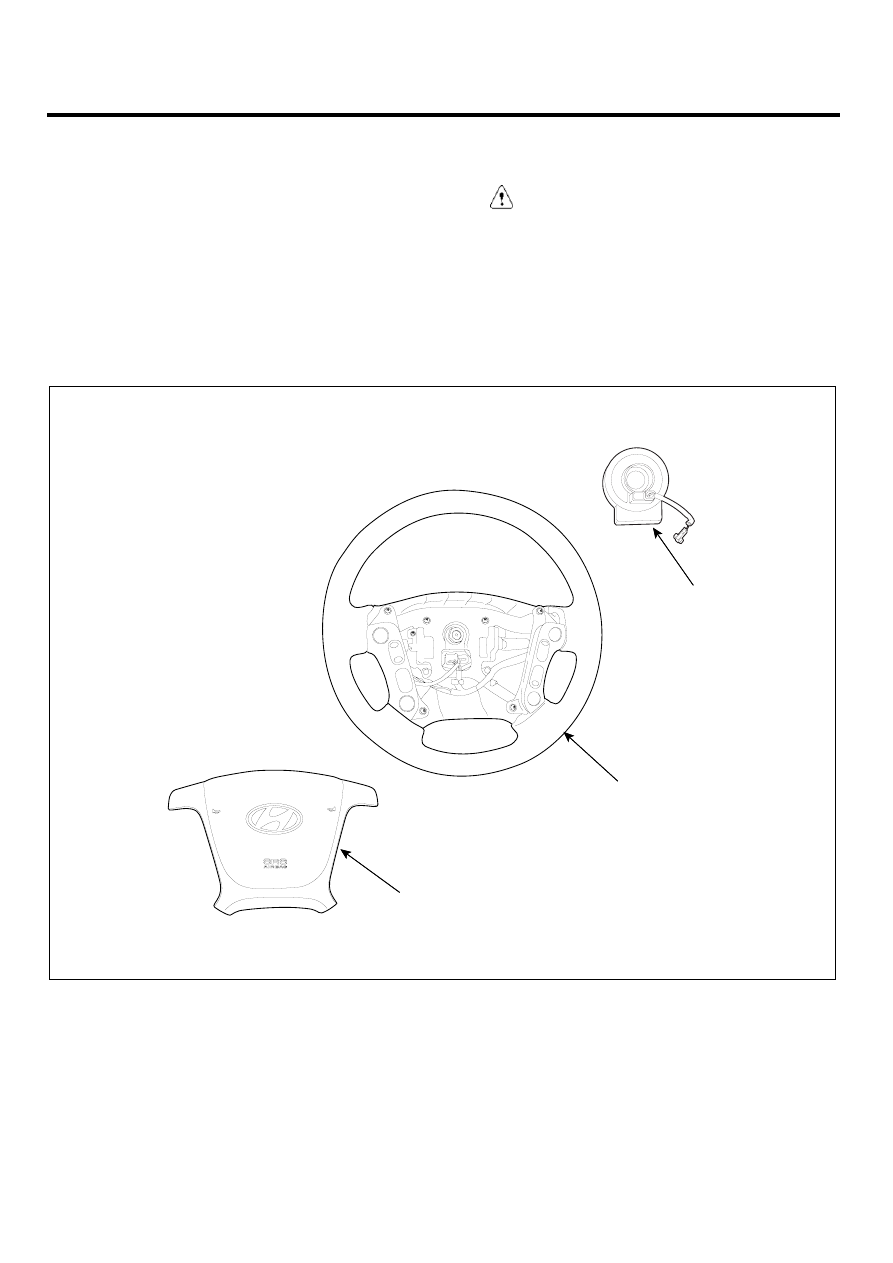

COMPONENTS

E0833290

1

3

2

1. Clock Spring
2. Steering Wheel

3. Driver Airbag (DAB)

SCMRT6507L

AIR BAG MODULE (DRIVE SIDE)

RT -19

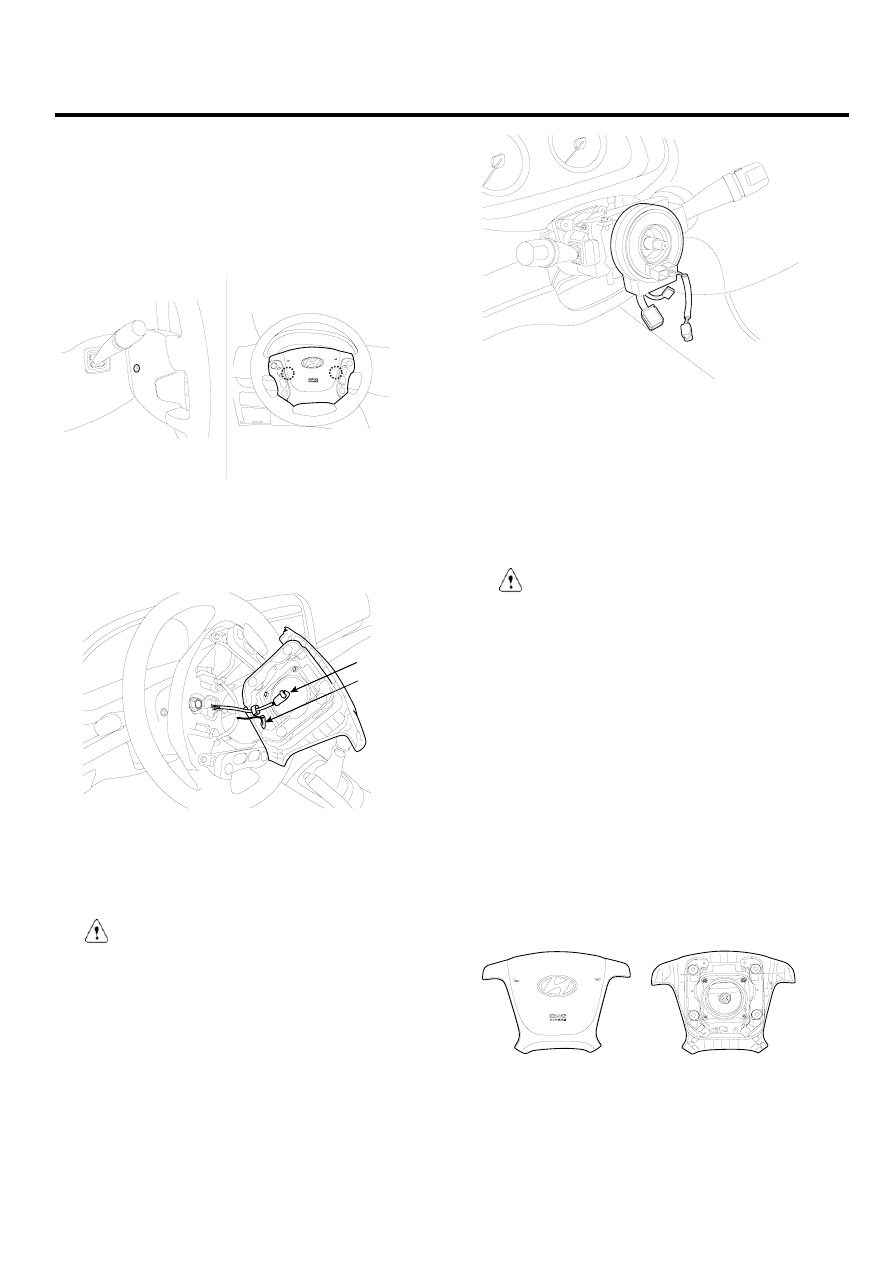

REMOVAL

E0450A67

1.

Disconnect the battery negative cable and wait for at
least three minutes before beginning work.

2.

Remove the airbag module mounting bolts(2EA).

SCMRT6508D

3.

Disconnect the horn connector(A).

B

A

SCMRT6004D

4.

Release the connector locking pin, then disconnect
the driver airbag module connector(B).

CAUTION

The removed airbag module should be stored in a
clean, dry place with the pad cover face up.

5.

Remove the steering wheel and steering wheel col-
umn cover. (Refer to ST group)

6.

Disconnect the clock spring and horn connector, then
remove the clock spring.

KRBF102D

INSPECTION

E043119F

DRIVER AIRBAG (DAB)

If any improper parts are found during the following inspec-
tion, replace the airbag module with a new one.

CAUTION

Never attempt to measure the circuit resistance
of the airbag module (squib) even if you are us-
ing the specified tester. If the circuit resistance is
measured with a tester, accidental airbag deploy-
ment will result in serious personal injury.

1.

Check pad cover for dents, cracks or deformities.

2.

Check the airbag module for denting, cracking or de-
formation.

3.

Check hooks and connectors for damage, terminals
for deformities, and harness for binds.

4.

Check airbag inflator case for dents, cracks or defor-
mities.

(Front view)

(Rear view)

SCMRT6509L

5.

Install the airbag module to the steering wheel to
check for fit or alignment with the wheel.

RT -20

RESTRAINTS

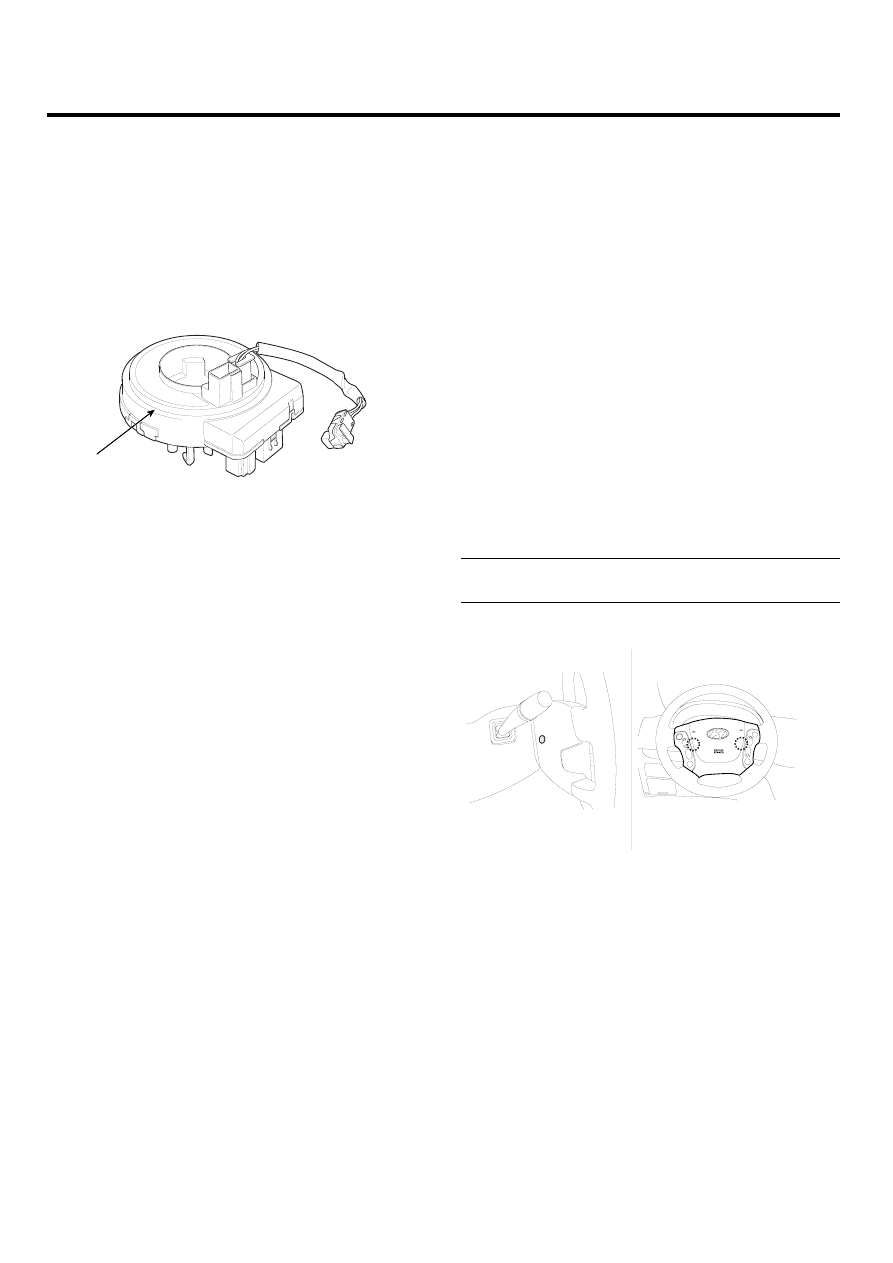

CLOCKSPRING

1.

If, as a result of the following checks, even one abnor-
mal point is discovered, replace the clock spring with
a new one.

2.

Check connectors and protective tube for damage,
and terminals for deformities.

Clock Spring

ERBF102H

INSTALLATION

EE7BDA1C

1.

Disconnect the battery negative cable from battery
and wait for at least three minutes before beginning
work.

2.

Remove the ignition key from the vehicle.

3.

Connect the clock spring harness connector and horn
harness connector to the clock spring.

4.

Set the clock spring on neutral position and after turn-
ing the front wheels to the straight-ahead position, in-
stall the clock spring.

5.

Install the steering wheel column cover and the steer-
ing wheel. (Refer to ST group)

6.

Connect the Driver Airbag (DAB) module connector
and horn connector, then install the Driver Airbag
(DAB) module on the steering wheel.

7.

Secure the Driver Airbag (DAB) with the new mount-
ing bolts.

Tightening torque (DAB Mounting Bolt)
: 0.8 ~ 1.1 kgf.m (7.9 ~ 10.8 Nm, 5.8 ~ 8.0 lb.ft)

SCMRT6508D

8.

Connect the battery negative cable.

9.

After installing the airbag, confirm proper system op-
eration:

• Turn the ignition switch ON; the SRS indicator

light should be turned on for about six seconds
and then go off.

• Make sure horn button works.

AIR BAG MODULE (PASSENGER SIDE)

RT -21

AIR BAG MODULE
(PASSENGER SIDE)

AIR BAG MODULE

DESCRIPTION

E9593A37

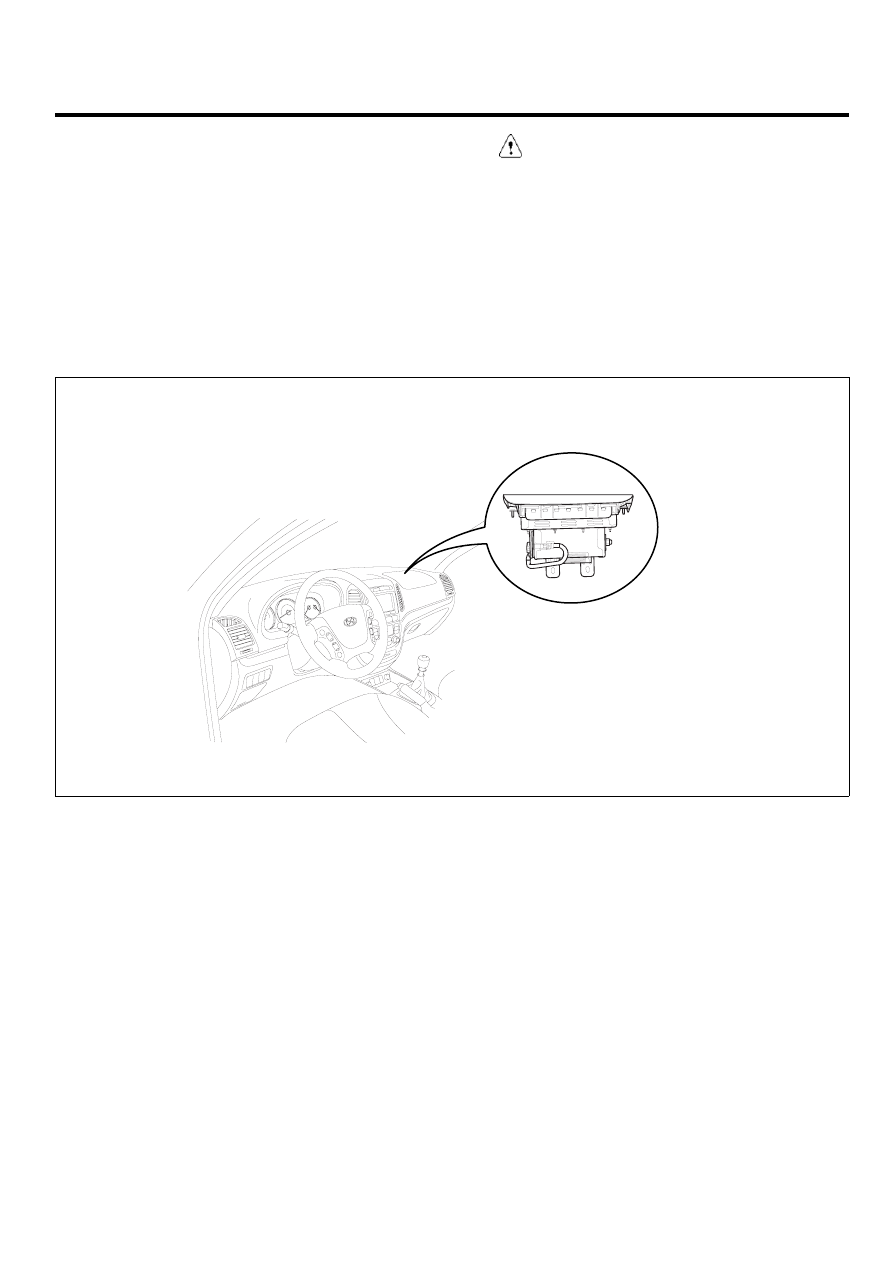

The passenger Airbag (PAB) is installed inside the crash
pad and protects the front passenger in the event of a
frontal crash. The SRSCM determines if and when to de-
ploy the PAB.

CAUTION

Never attempt to measure the circuit resistance
of the airbag module (squib) even if you are us-
ing the specified tester. If the circuit resistance is
measured with a tester, accidental airbag deploy-
ment will result in serious personal injury.

COMPONENTS

EF548B7A

Passenger Airbag (PAB)

SCMRT6510L
