SUPPLEMENTAL RESTRAINT SYSTEM CONTROL MODULE (SRSCM)

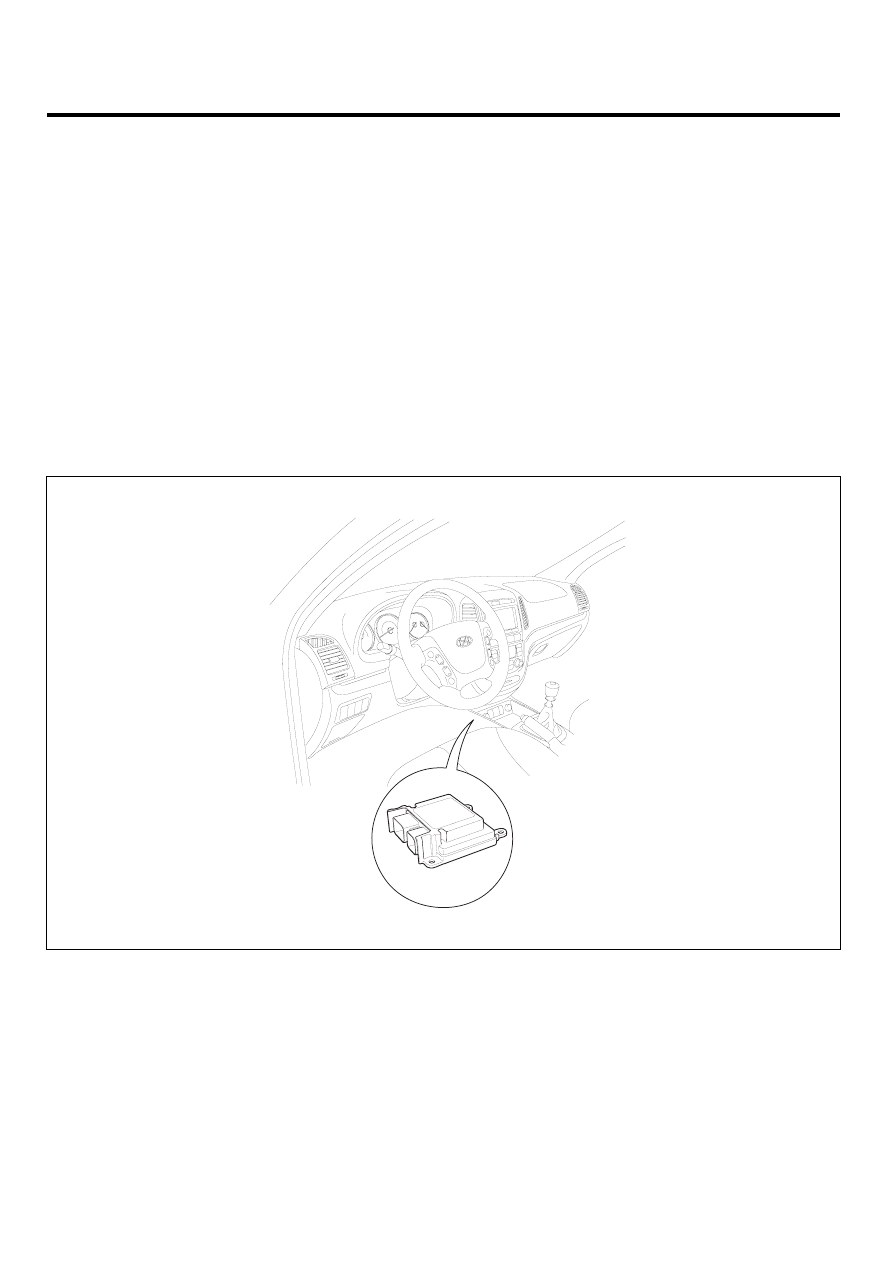

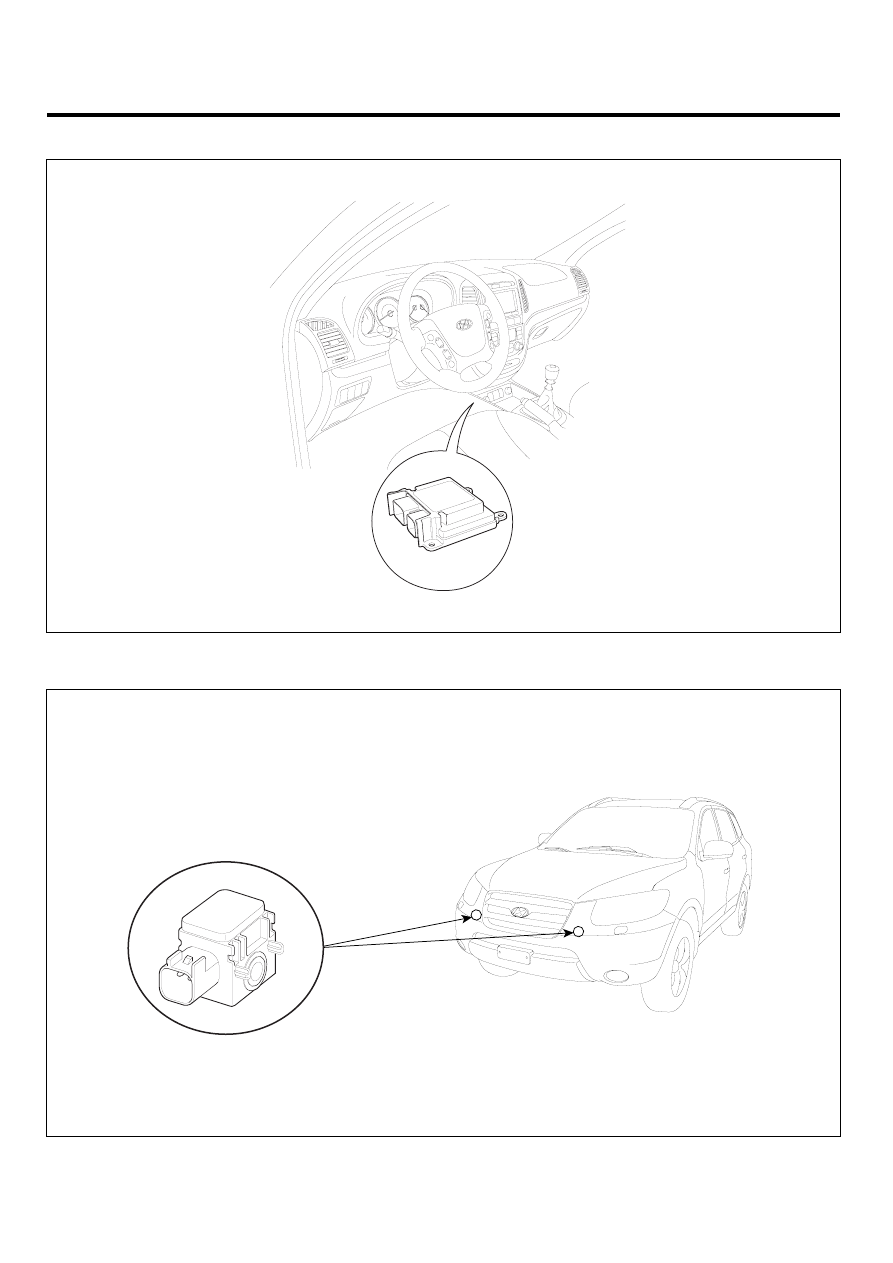

SRSCM

SCMRT6504L

FRONT IMPACT SENSOR (FIS)

Front Impact Sensor

SCMRT6505L

GENERAL

RT -15

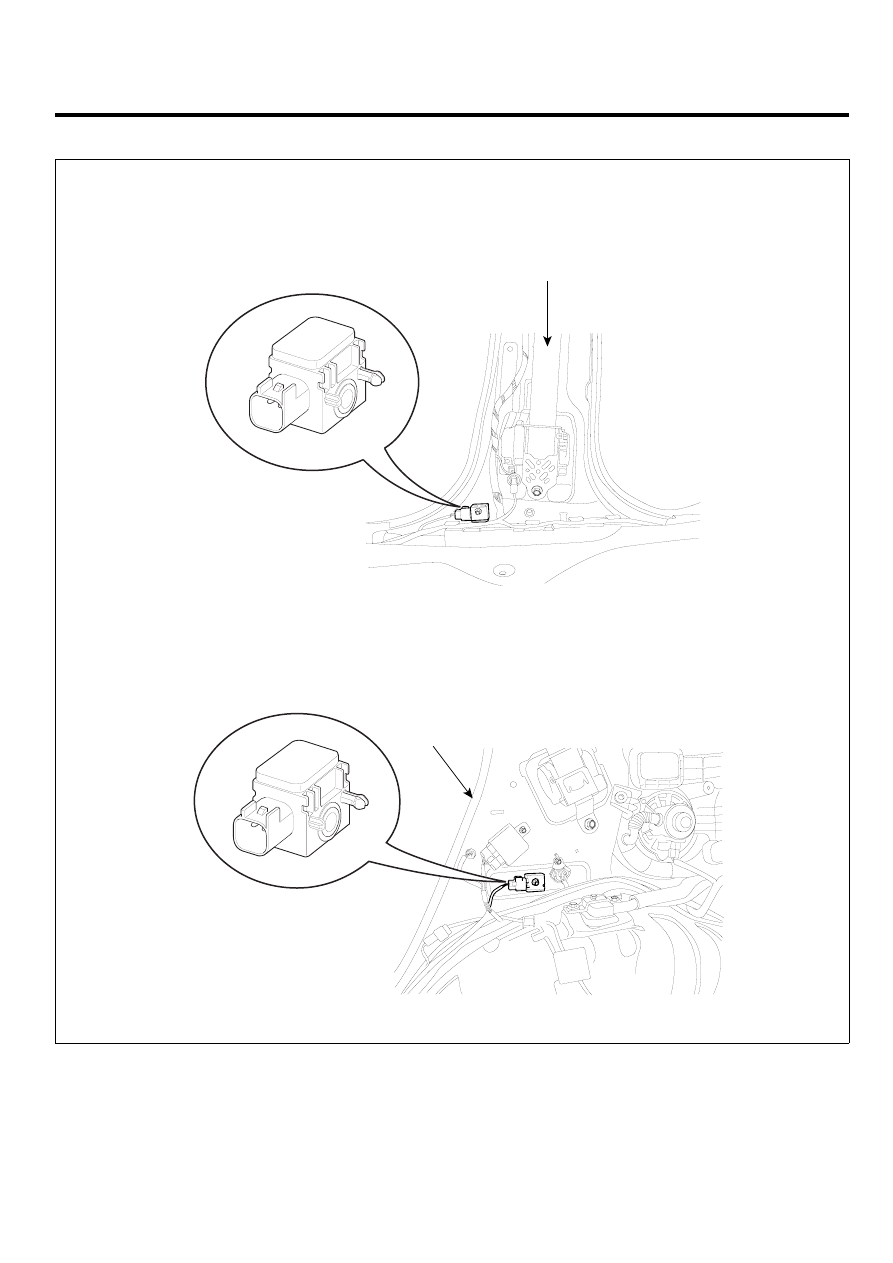

SIDE IMPACT SENSOR (SIS)

[FRONT]

[REAR]

Front Side Impact Sensor (FSIS)

Rear Side Impact Sensor (RSIS)

Center Pillar

Rear Pillar

SCMRT6506L

RT -16

RESTRAINTS

SUPPLEMENTAL
RESTRAINTS SYSTEM
CONTROL MODULE(SRSCM)

SRS CONTROL MODULE

DESCRIPTION

ECCF71AB

The primary purpose of the SRSCM (Supplemental
Restraints System Control Module) is to discriminate be-
tween an event that warrants restraint system deployment
and an event that does not. The SRSCM must decide
whether to deploy the restraint system or not. After de-
termining that pretensioners and/or airbag deployment is
required, the SRSCM must supply sufficient power to the
pretensioners and airbag igniters to initiate deployment.

The SRSCM determines that an impact may require
deployment of the pretensioners and airbags from data
obtained from impact sensors and other components in
conjunction with a safing function. The SRSCM will not
be ready to detect a crash or to activate the restraint
system devices until the signals in the SRSCM circuitry
stabilize. It is possible that the SRSCM could activate the
safety restraint devices in approximately 2 seconds but is
guaranteed to fully function after prove-out is completed.
The SRSCM must perform a diagnostic routine and light
a system readiness indicator at key-on. The system must
perform a continuous diagnostic routine and provide fault
annunciation through a warning lamp indicator in the
event of fault detection.

A serial diagnostic communi-

cation interface will be used to facilitate servicing of the
restraint control system.

COMPONENTS

EE414878

SRSCM

SCMRT6504L

SUPPLEMENTAL RESTRAINTS SYSTEM CONTROL MODULE(SRSCM)

RT -17

REMOVAL

E977543F

1.

Disconnect the battery negative cable and wait for at
least three minutes before beginning work.

2.

Remove the ignition key from the vehicle.

3.

Disconnect the DAB, PAB, SAB, CAB and BPT con-
nectors.

4.

Remove the floor console and heater ducts. (Refer to
BD group)

5.

Disconnect the SRSCM harness connector from the
SRSCM.

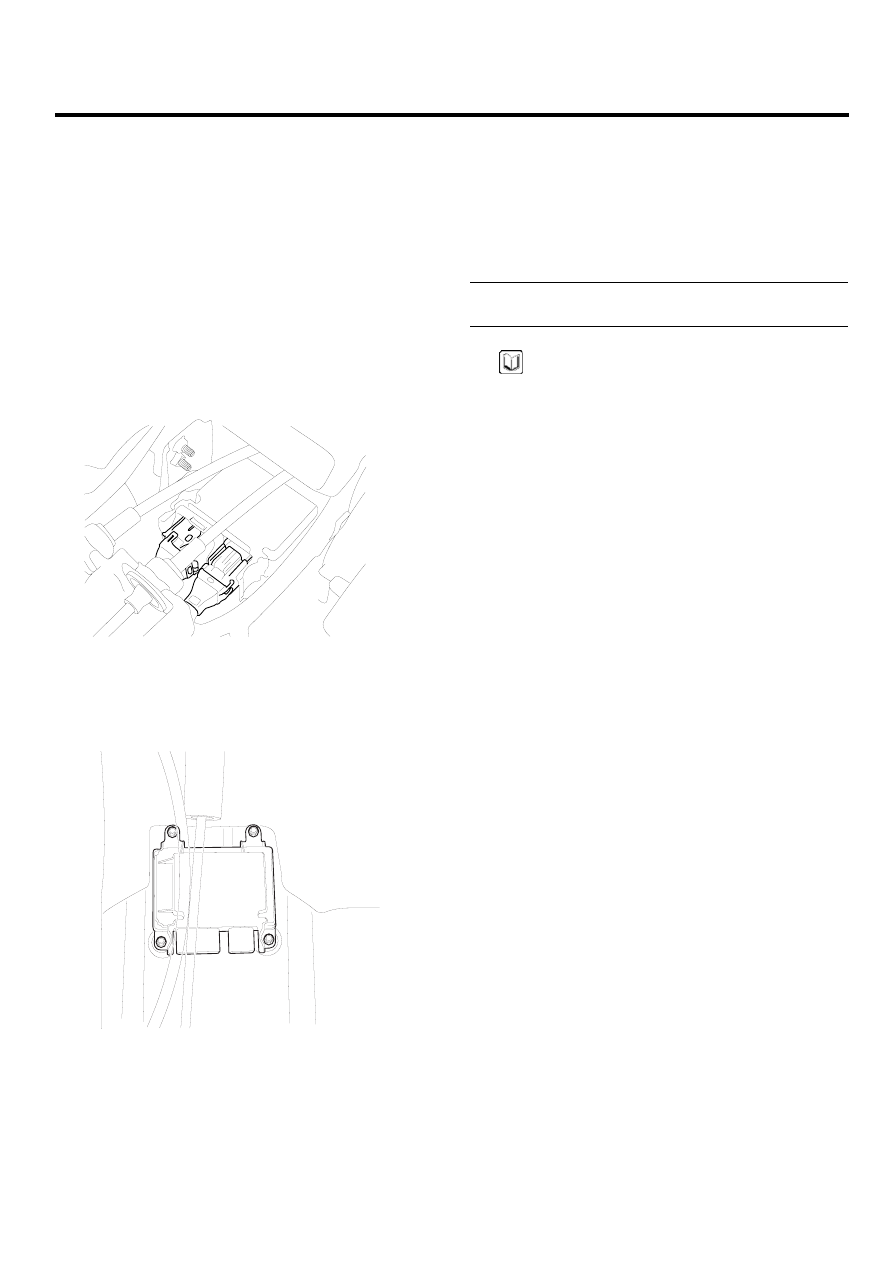

SCMRT6001D

6.

Remove the SRSCM mounting bolts(4EA) from the
SRSCM, then remove the SRSCM.

KRBF101H

INSTALLATION

E507F553

1.

Disconnect the battery negative cable and wait for at
least three minutes before beginning work.

2.

Remove the ignition key from the vehicle.

3.

Install the SRSCM with the SRSCM mounting bolts.

Tightening torque (SRSCM Mounting bolt)
: 0.7 ~ 0.9 kgf.m (6.8 ~ 9.2 Nm, 5.0 ~ 6.8 lb.ft)

NOTE

Use new mounting bolts when replacing the SRSCM
after a collision.

4.

Connect the SRSCM harness connector.

5.

Install the heater ducts and floor console. (Refer to
BD group)

6.

Connect the DAB, PAB, SAB, CAB and BPT connec-
tors.

7.

Reconnect the battery negative cable.

8.

After installing the SRSCM, confirm proper system
operation:

• Turn the ignition switch ON; the SRS indicator

light should be turned on for about six seconds
and then go off.
