RT -22

RESTRAINTS

REMOVAL

E4EB22D1

1.

Disconnect the battery negative cable and wait for at
least three minutes before beginning work.

2.

Remove the glove box. (Refer to BD group)

3.

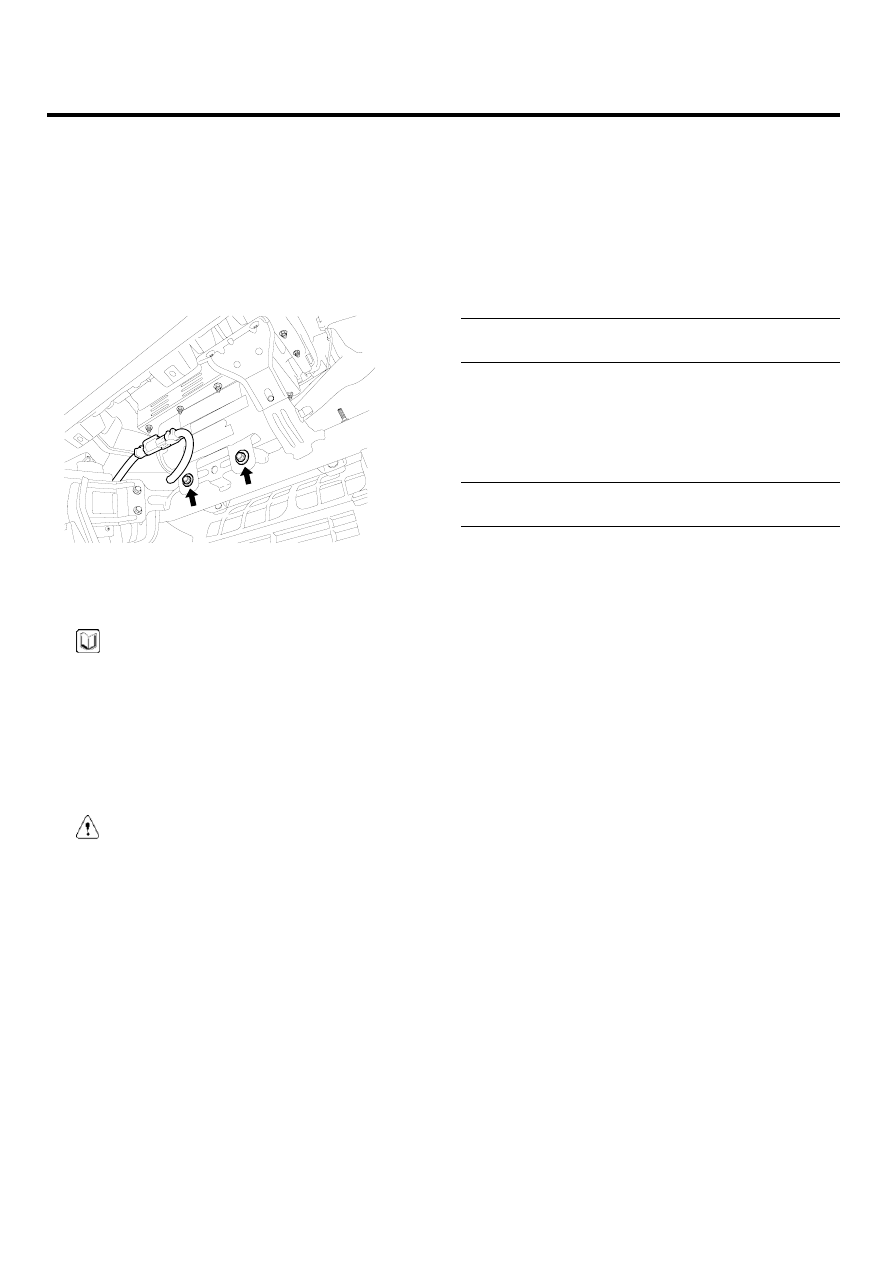

Disconnect the PAB connector and remove the PAB
mounting bolts (2EA).

SCMRT6015D

4.

Remove the crash pad. (Refer to BD group)

NOTE

If the crash pad is damaged when the PAB is de-
ployed, replace the damaged crash pad and PAB to-
gether.

5.

Remove the heater duct from the crash pad.

6.

Remove the mounting nuts(4EA) from the crash pad.
Then remove the passenger airbag.

CAUTION

The removed airbag module should be stored in a
clean and dry place with the pad cover face up.

INSTALLATION

E15B14BB

1.

Disconnect the battery negative cable from battery
and wait for at least three minutes before beginning
work.

2.

Remove the ignition key from the vehicle.

3.

Place a Passenger Airbag (PAB) on the crash pad and
tighten the Passenger Airbag (PAB) mounting nuts.

Tightening torque
: 0.9 ~ 1.4 kgf.m (8.8 ~ 13.7 N.m, 6.5 ~ 10.1 lb.ft)

4.

Install the heater duct to the crash pad.

5.

Install the crash pad. (Refer to BD group)

6.

Tighten the PAB mounting bolt.

Tightening torque
: 1.9 ~ 2.7 kgf.m (18.6 ~ 26.5 N.m, 13.7 ~ 19.5 lb.ft)

7.

Connect the Passenger Airbag (PAB) harness con-
nector to the SRS main harness connector.

8.

Reinstall the glove box. (Refer to BD group)

9.

Reconnect the battery negative cable.

10. After installing the Passenger Airbag (PAB), confirm

proper system operation:

• Turn the ignition switch ON; the SRS indicator

light should be turned on for about six seconds
and then go off.

AIR BAG MODULE (SIDE AIR BAG)

RT -23

AIR BAG MODULE (SIDE
AIR BAG)

AIR BAG MODULE

DESCRIPTION

EE101199

The Side Airbags (SAB) are installed inside the front seat
and protect the driver and front passenger from danger
when side crash occurs. The SRSCM determines deploy-
ment of side airbag by using Side Impact Sensor (SIS) sig-
nal.

CAUTION

Never attempt to measure the circuit resistance
of the airbag module (squib) even if you are us-
ing the specified tester. If the circuit resistance is
measured with a tester, accidental airbag deploy-
ment will result in serious personal injury.

COMPONENTS

E5587BEA

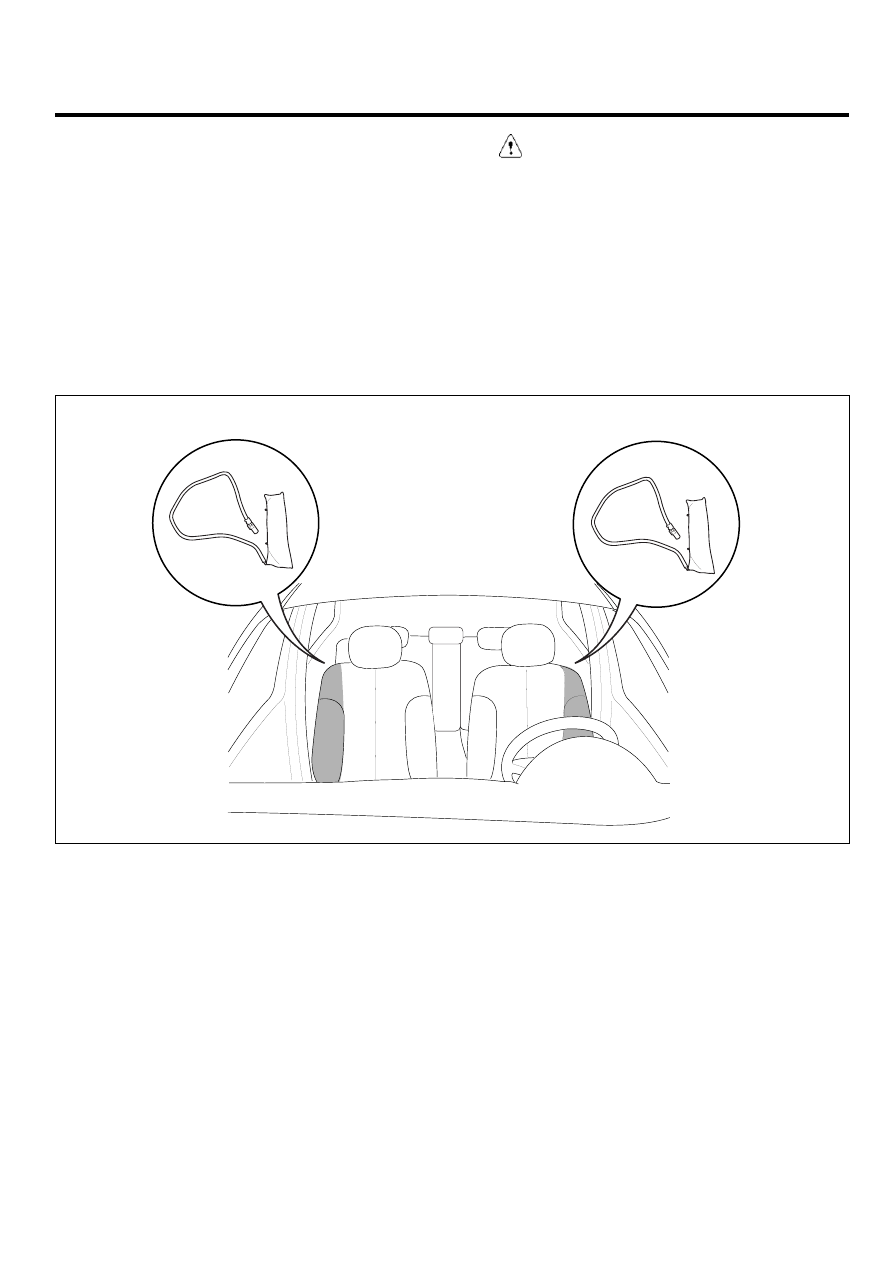

Side Airbag (SAB)

Side Airbag (SAB)

LRLG101C

RT -24

RESTRAINTS

REMOVAL

EE264C47

1.

Disconnect the battery negative cable and wait for at
least 3 minutes before beginning work.

2.

Remove the front seat assembly.(Refer to BD group)

3.

Remove the seatback cover.(Refer to BD group)

NOTE

When the side airbag depoyed after a collision, re-
place the seatback as an assembly.

4.

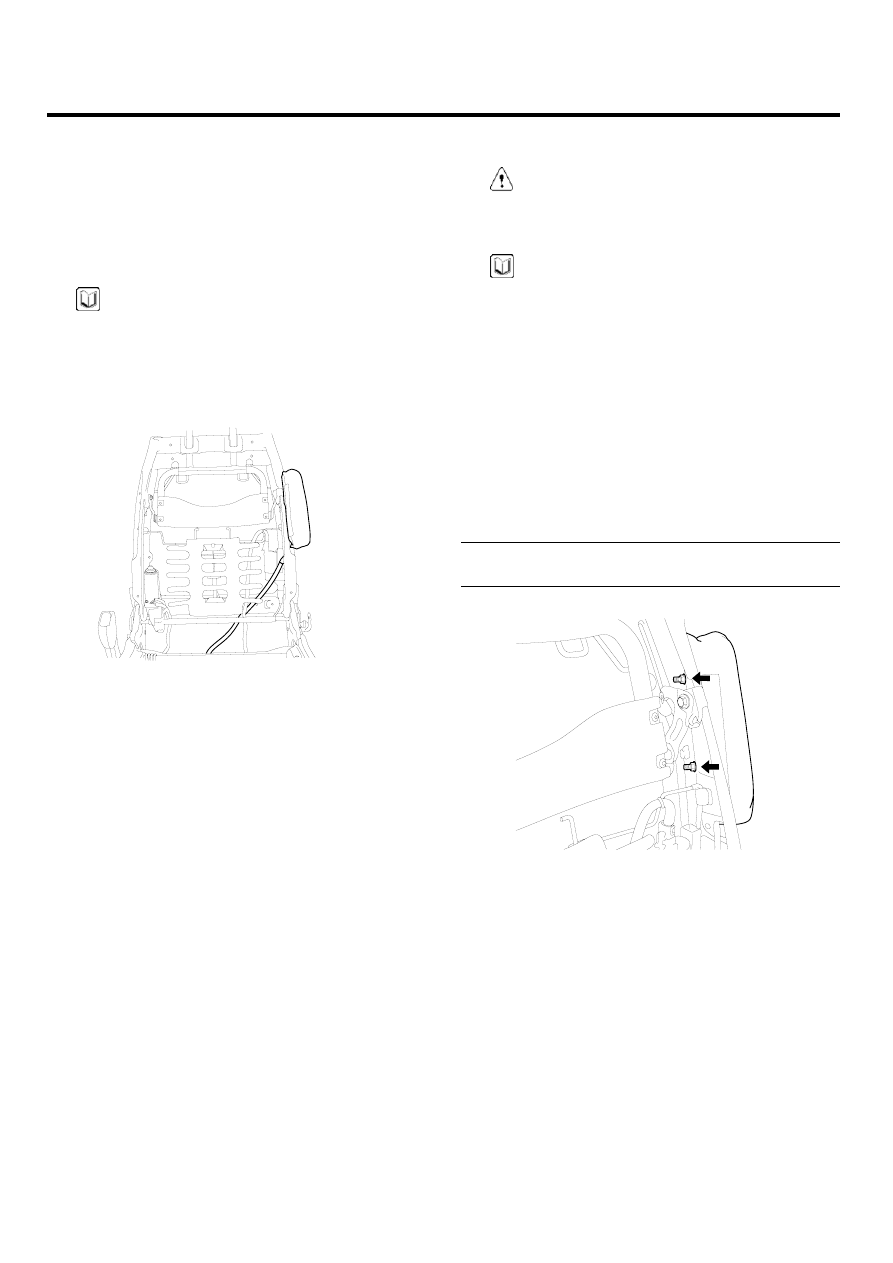

Loosen the SAB mounting nuts and remove the SAB
module.

SCMRT6007D

INSTALLATION

E3E8FAAD

CAUTION

Ensure that the harness is installed and routed
properly to prevent damage to the wiring.

NOTE

• Do not open the lid of the side airbag cover.
• Use a new mounting nuts when you replace a

side airbag.

• Make sure that the seatback cover is installed

properly. Improper installation may prevent the
proper deployment.

1.

Disconnect the battery negative cable and wait for at
least three minutes.

2.

Remove ignition key from the vehicle.

3.

Place a Side Airbag (SAB) on the seatback frame and
tighten the side airbag mounting nuts.

Tightening torque
: 0.7 ~ 0.9 kgf.m (7.0 ~ 9.0 Nm, 5.2 ~ 6.6 lb.ft)

SCMRT6008D

4.

Install the new seatback cover.(Refer to BD group)

5.

Install the seat assembly, then connect the Side
Airbag (SAB) harness connector.

6.

Recline and slide the front seat forward fully, make
sure the harness wires are not pinched or interfering
with other parts.

7.

Reconnect the battery negative cable.

8.

After installing the Side Airbag (SAB), confirm proper
system operation:

• Turn the ignition switch ON; the SRS indicator

light should be turned on for about six seconds
and then go off.

AIR BAG MODULE (CURTAIN AIR BAG)

RT -25

AIR BAG MODULE
(CURTAIN AIR BAG)

AIR BAG MODULE

DESCRIPTION

EF7FBAD3

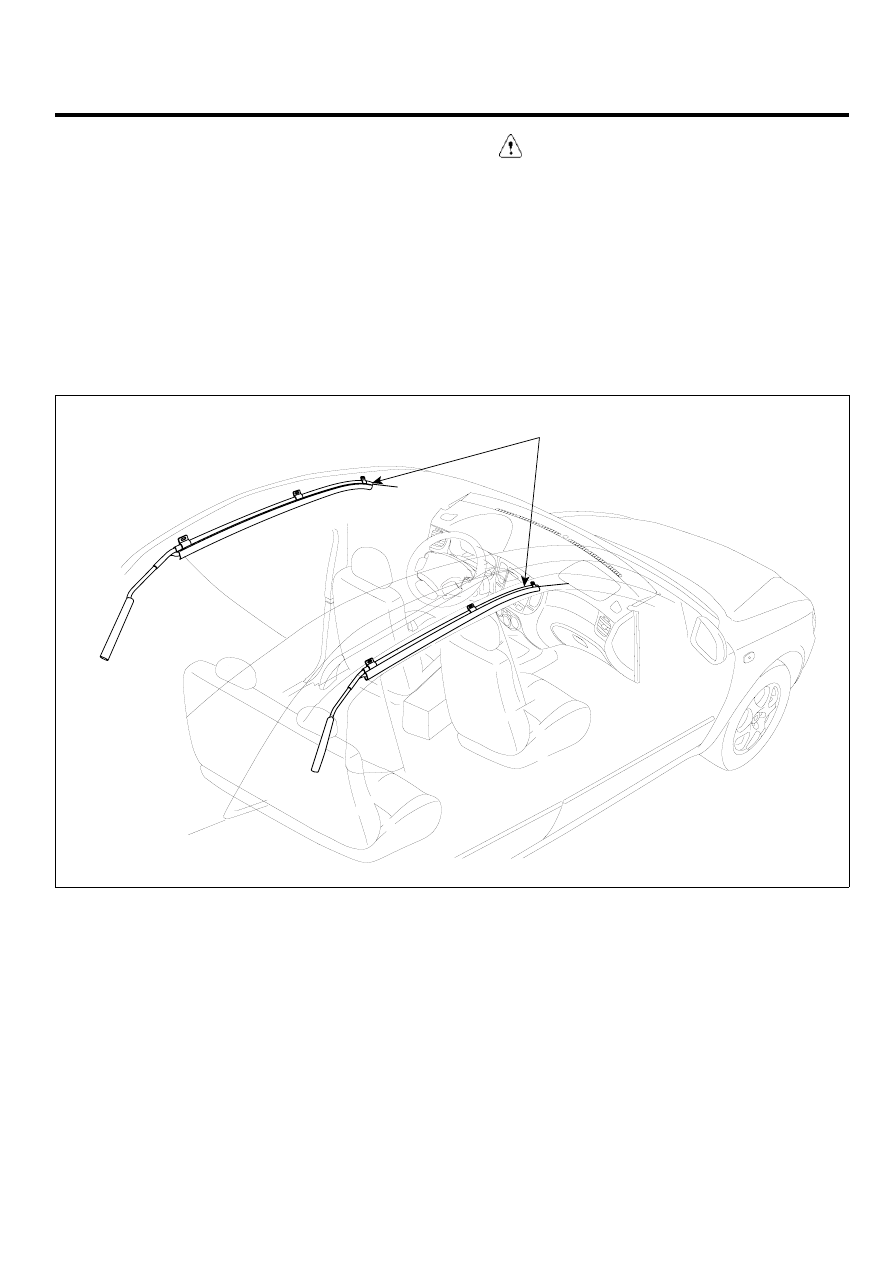

Curtain airbags are installed inside the headliner (LH and
RH) and protect the driver and passenger from danger
when side crash occurs. The SRSCM determines deploy-
ment of curtain airbag by using side impact sensor (SIS)
signal.

CAUTION

Never attempt to measure the circuit resistance of
the airbag module even if you are using the spec-
ified tester. If the circuit resistance is measured
with a tester, accidental airbag deployment will re-
sult in serious personal injury.

COMPONENTS

E4B3122F

S R S

AIRBAG

Curtaing Airbag (CAB)

SCMRT6502L
