MANUAL TRANSAXLE SYSTEM

MTA -5

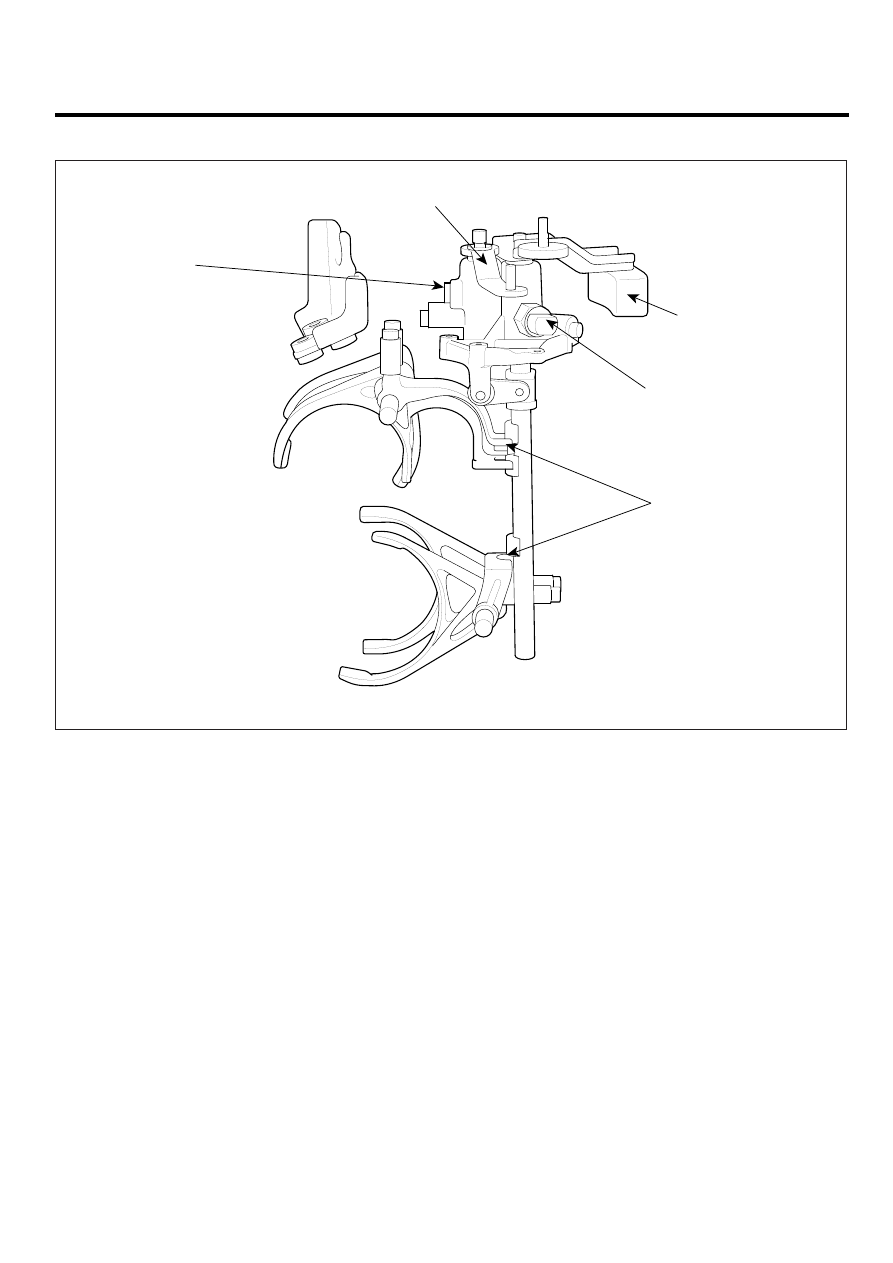

SHIFT CONTROL SYSTEM

1

2

3

4

5

1.  Select lever
2.  Neutral position switch
3.  Shift lever

4.  Backup lamp switch
5.  Control finger

LMKF001C

MTA -6

MANUAL TRANSAXLE (M5HF2)

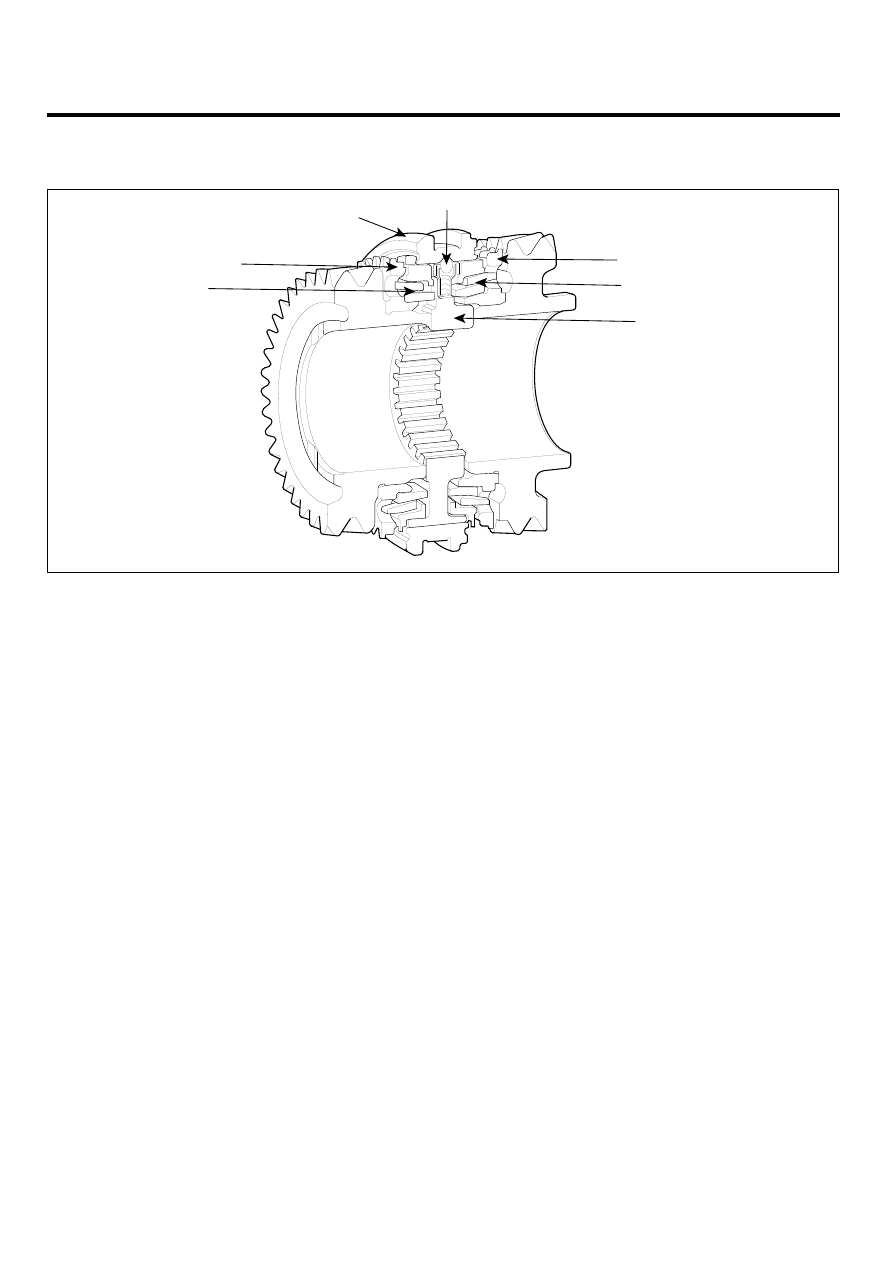

SYNCHRONIZER SYSTEM

COMPONENTS

2

1

3

4

5

3

4

1.  Synchronizer key
2.  Synchronizer sleeve
3.  Clutch gear

4.  Synchronizer ring
5.  Synchronizer hub

LMKF001E

MANUAL TRANSAXLE SYSTEM

MTA -7

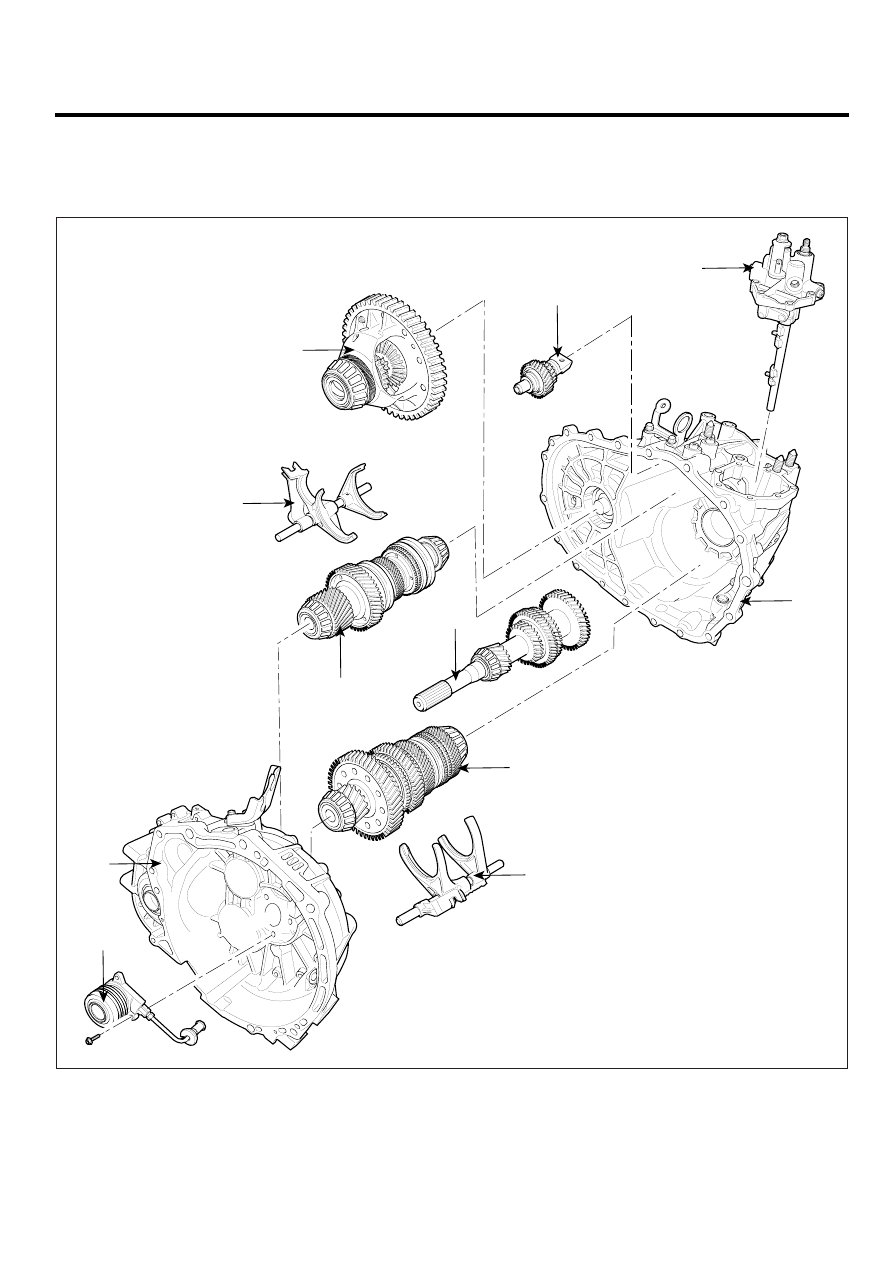

MANUAL TRANSAXLE

COMPONENTS

E235BFF3

1

2

3

4

5

6

7

8

9

10

11

1. C.S.C. (Concentric Slave Cylinder)
2. Clutch housing
3. Input shaft
4. 1st output shaft
5. 2nd output shaft
6. Reverse idler gear assembly

7. Differential assembly
8. Control shaft assembly
9. Transaxle case
10. 3rd/4th shift rail sub assembly
11. 5th/Reverse shift rail sub assembly

LMKF002A

MTA -8

MANUAL TRANSAXLE (M5HF2)

REMOVAL

E4ACFE47

CAUTION

• Use a cover not to damage the vehicle sur-

face.

• Disconnect connectors carefully not to be

damaged.

NOTE

• Mark wires or hoses for identification not to be

confused.

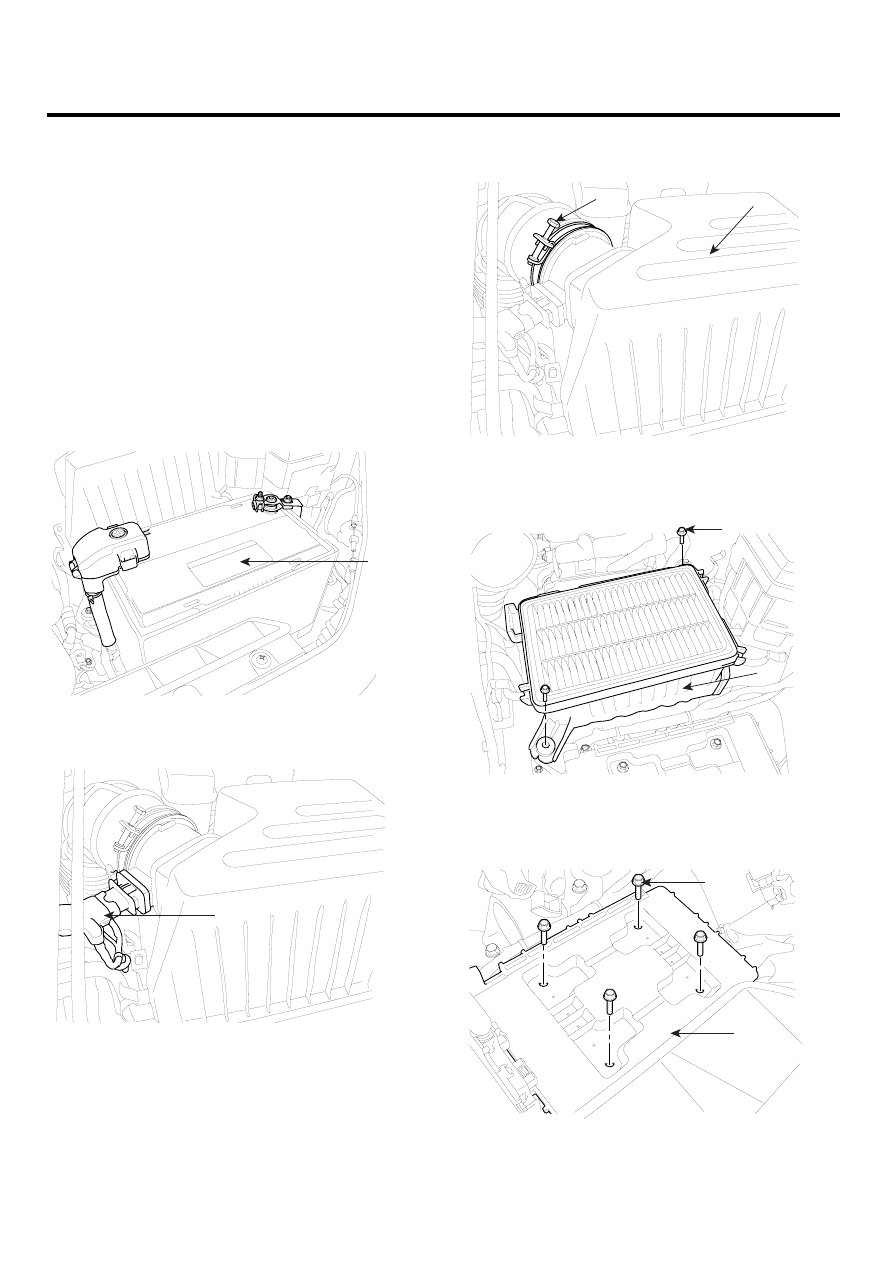

1.

Remove the inter cooler assembly and the engine
cover.(see ’EM’ group).

2.

Remove the battery (A).

A

SCMMT6001D

3.

Disconnect the AFS connector (A).

A

SCMMT6002D

4.

Remove the air cleaner upper cover (B) by loosening
the clamp(A) and the clips.

A

B

SCMMT6060D

5.

Remove the air cleaner assembly (B) by removing the
two mounting bolts(A).

A

B

SCMMT6004D

6.

Remove the battery tray (B) by removing the four
mounting bolts (A).

A

B

SCMMT6005D
