MT -100

MANUAL TRANSAXLE (M5GF2)

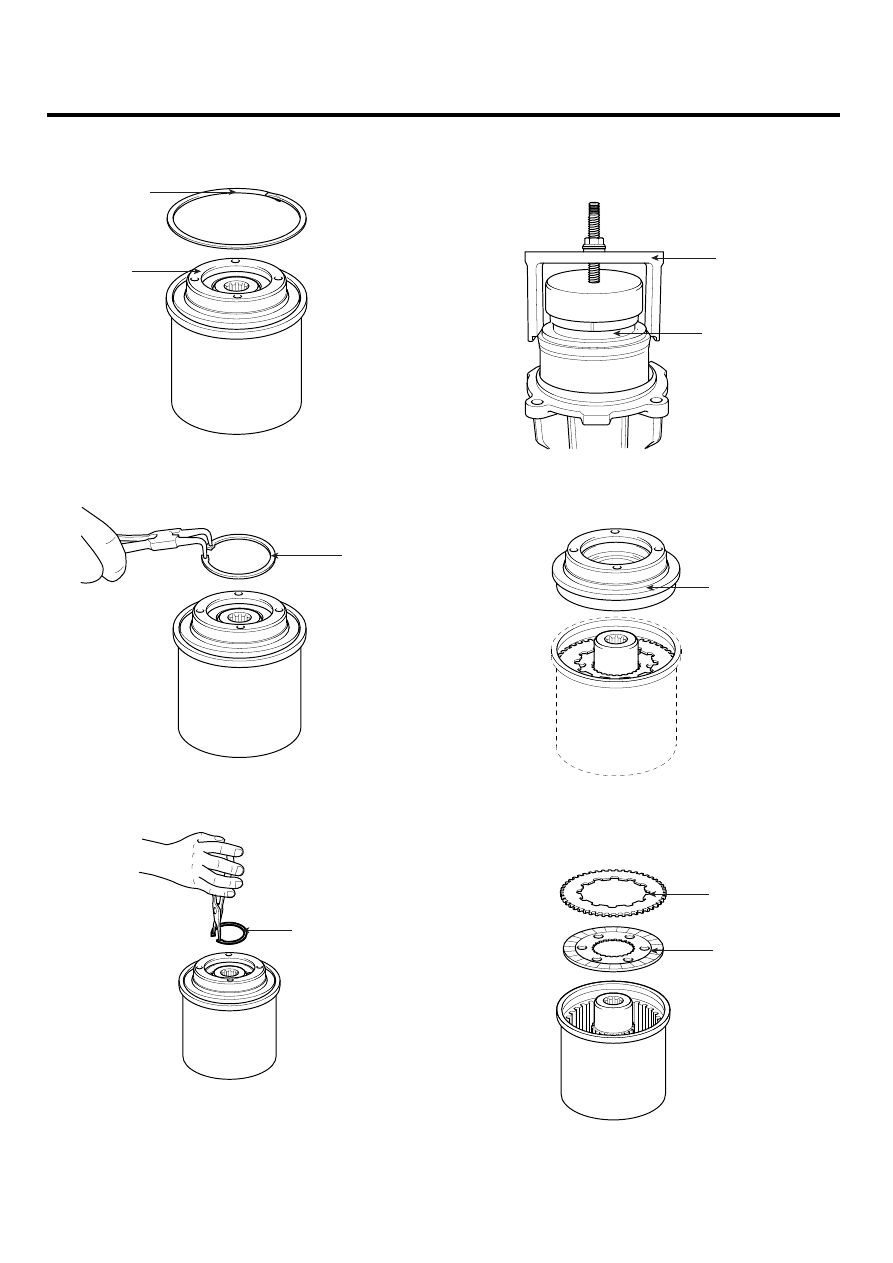

7.

Remove the wave spring(B) for fixing the back
plate(A) and the secondary clutch assembly.

B

A

KKQE023C

8.

Remove the snap ring(A).

A

KKQE024C

9.

After removing the oil seal, remove the snap ring(A).

A

KKQE025C

10. Remove the back plate and the secondary clutch(A)

assembly simultaneously using special tool (09478-
26100).

09478-26100

A

KKQE026C

1)

Separate the back plate(A) from the input shaft.

A

KKQE027C

2)

Remove the plates (A-10EA) and the discs
(B-10EA).

A

B

KKQE028C

TRANSFER CASE ASSEMBLY

MT -101

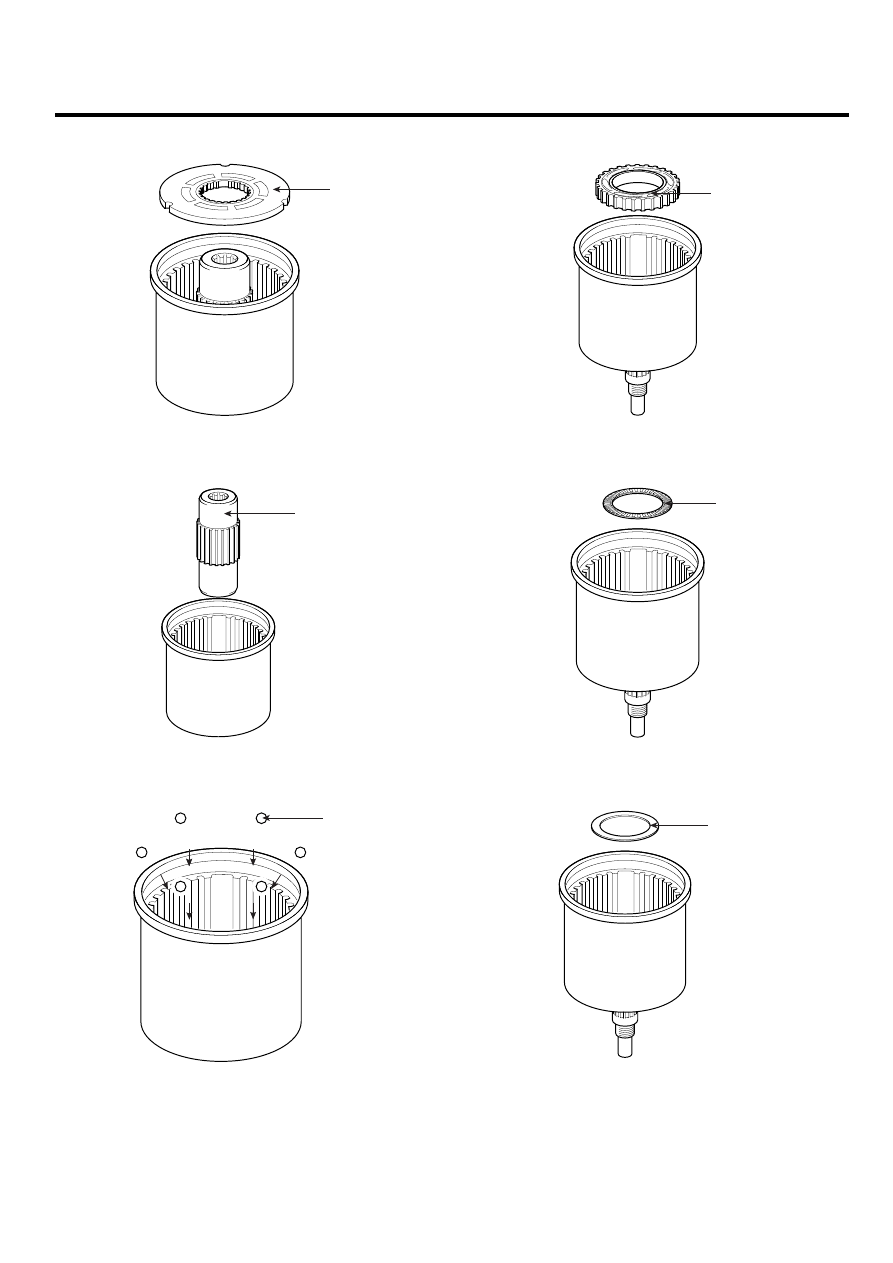

3)

Remove the armature(A).

A

KKQE029C

4)

Remove the input shaft(A).

A

KKQE030C

11. Remove the steel balls (A-6EA) on the base cam.

A

KKQE031C

12. Remove the base cam(A).

A

KKQE032C

13. Remove the thrust washer(A).

A

KKQE033C

14. Remove the thrust race.

A

KKQE034C

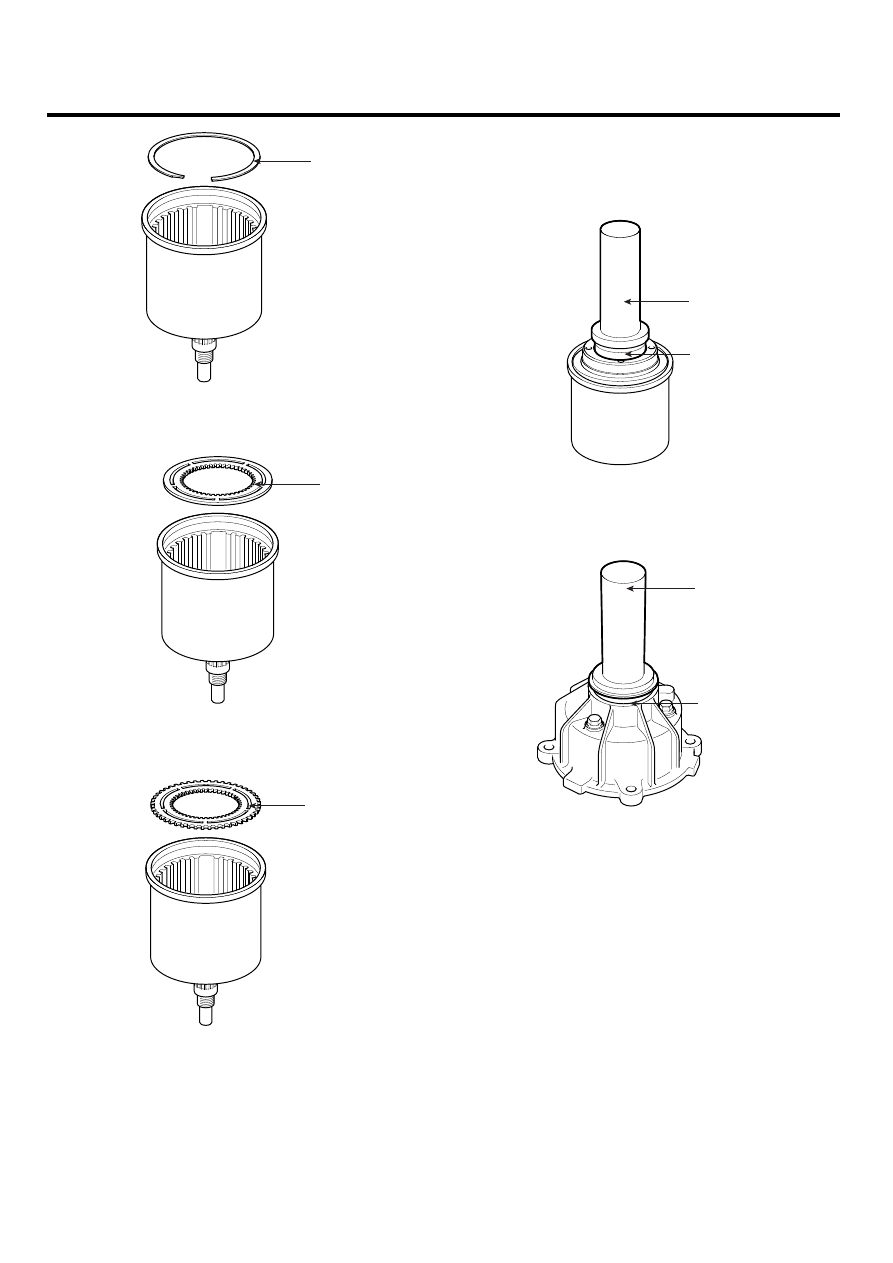

15. Remove the snap ring(A).

MT -102

MANUAL TRANSAXLE (M5GF2)

A

KKQE035C

16. Remove the disk(A) of the primary clutch.

A

KKQE036C

17. Remove the plate(A) of the primary clutch.

A

KKQE037C

NOTE

Additionally remove each 2EA discs and plates alter-
nately.

REASSEMBLY

EBAA23A8

1.

When reassembling the back plate oil seal(A), re-
assemble it using a suitable tool(B).

B

A

KKQE038C

2.

In case of the coupling case oil seal(A), too, reassem-
ble it using a suitable tool(B).

B

A

KKQE039C

TRANSFER CASE ASSEMBLY

MT -103

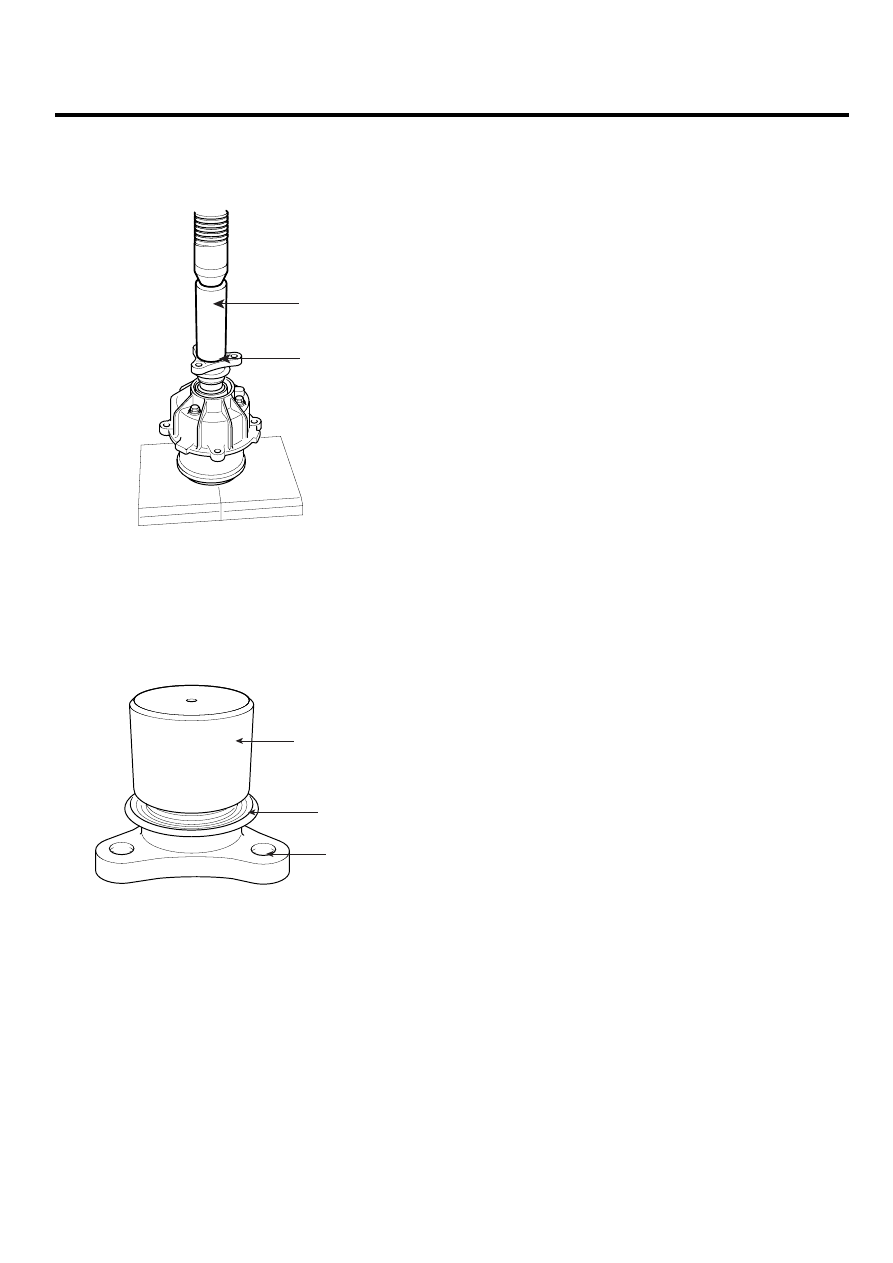

3.

When reassembling the 4WD coupling assembly and
the flange(A), too, reassemble them using a suitable
tool(B).

B

A

EKQE040C

4.

Install

the

flange(A)

oil

seal(B)

using

special

tool(09478-26000).

09478-26000

B

A

KKQE041C

INSTALLATION

E0B9AE32

Installation is the reverse of the removal.
