MT -88

MANUAL TRANSAXLE (M5GF2)

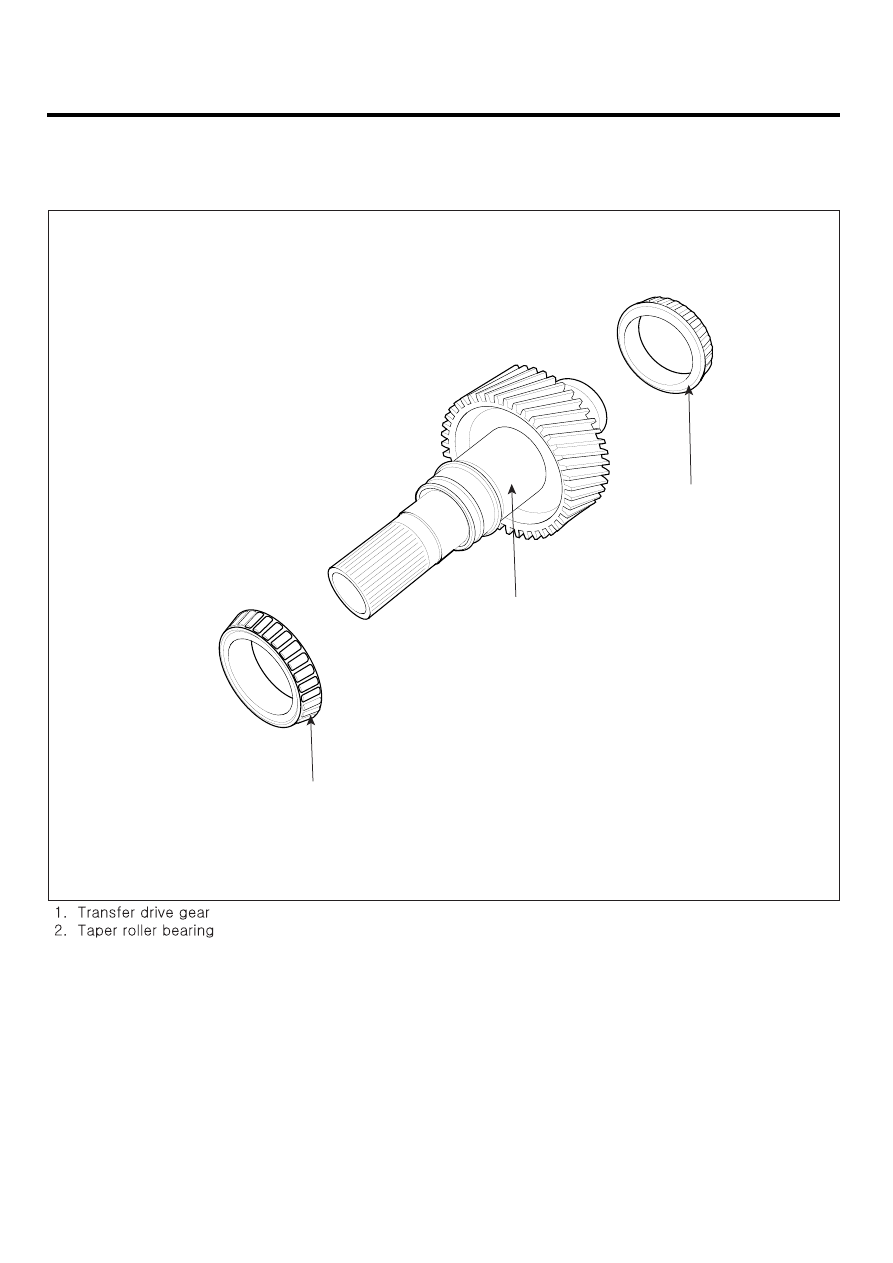

TRANSFER DRIVE GEAR

COMPONENTS

EA0B2C67

1

2

2

SCMMT6013L

TRANSFER CASE ASSEMBLY

MT -89

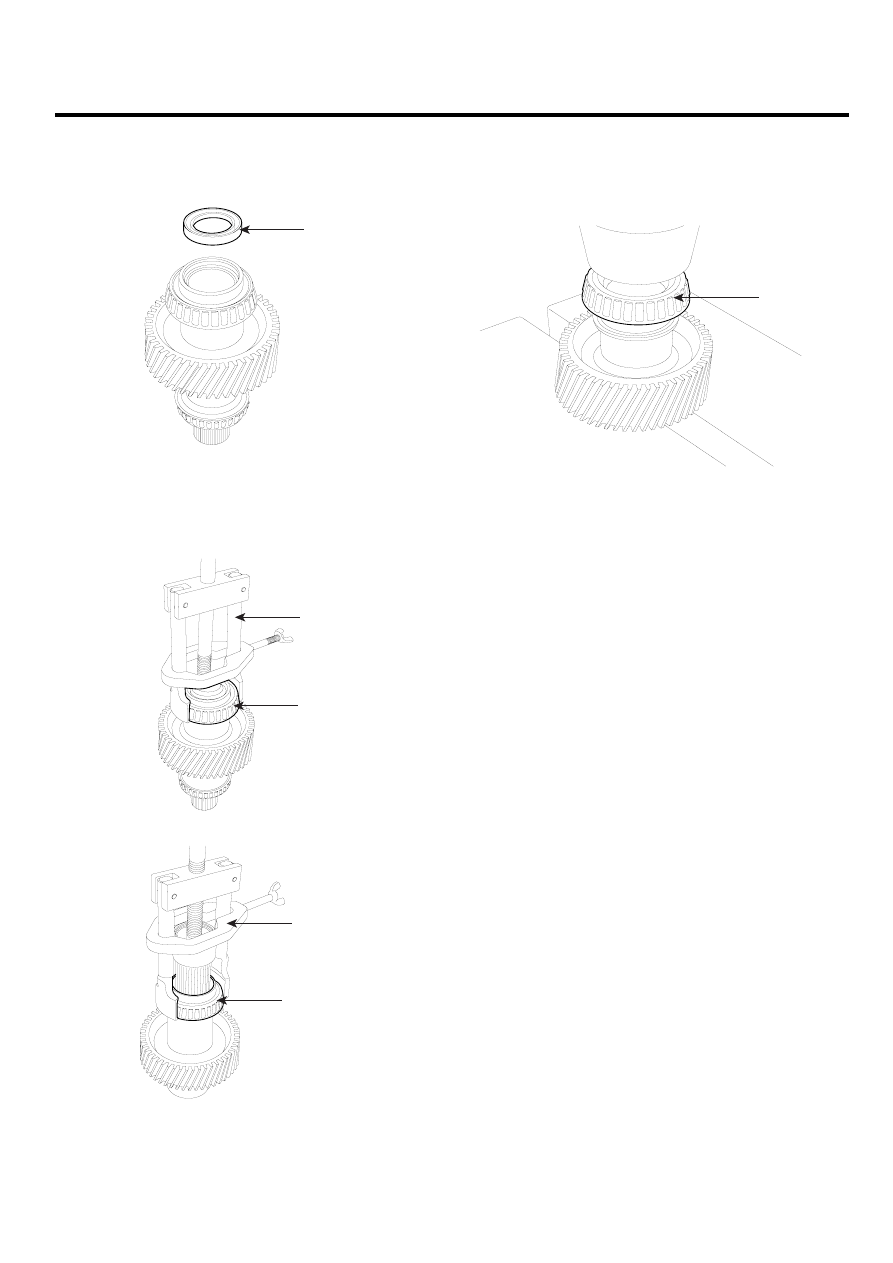

DISASSEMBLY

EECF47C9

1.

Remove the oil seal(A) from the transfer drive gear.

A

UMQG006B

2.

Using the SST(09455-21000), remove the taper roller
bearings(A) from the both sides of the transfer drive
gear assembly.

A

09455-21000

UMQG006C

A

09455-21000

UMQG006D

REASSEMBLY

E07549D3

1.

Using a press machine, install the taper roller bear-
ings(A) to the transfer drive gear.

A

UMQG006F

MT -90

MANUAL TRANSAXLE (M5GF2)

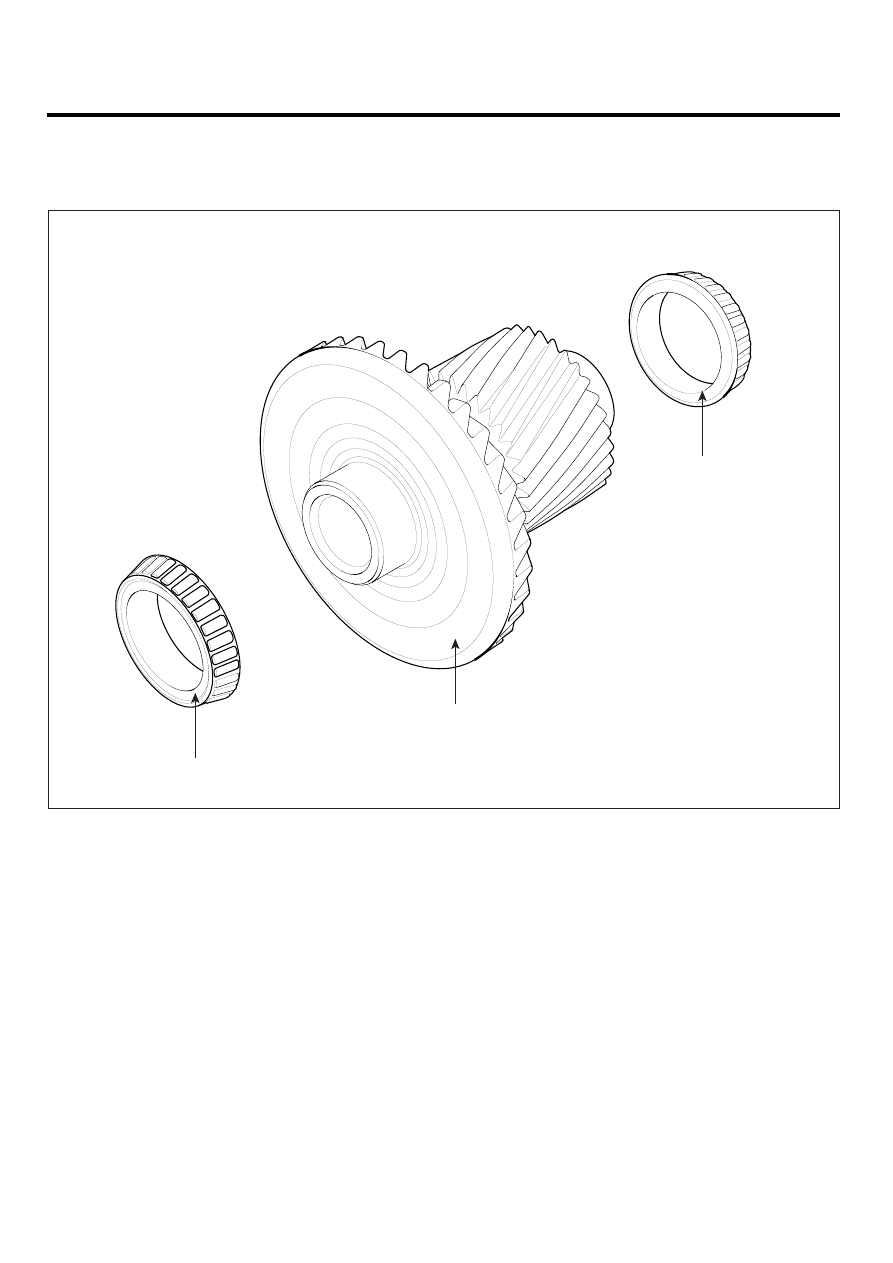

HYPOID GEAR

COMPONENTS

EDEC1CEB

1

1.  Taper roller bearing
2.  Hypoid gear

2

1

UMQG007A

TRANSFER CASE ASSEMBLY

MT -91

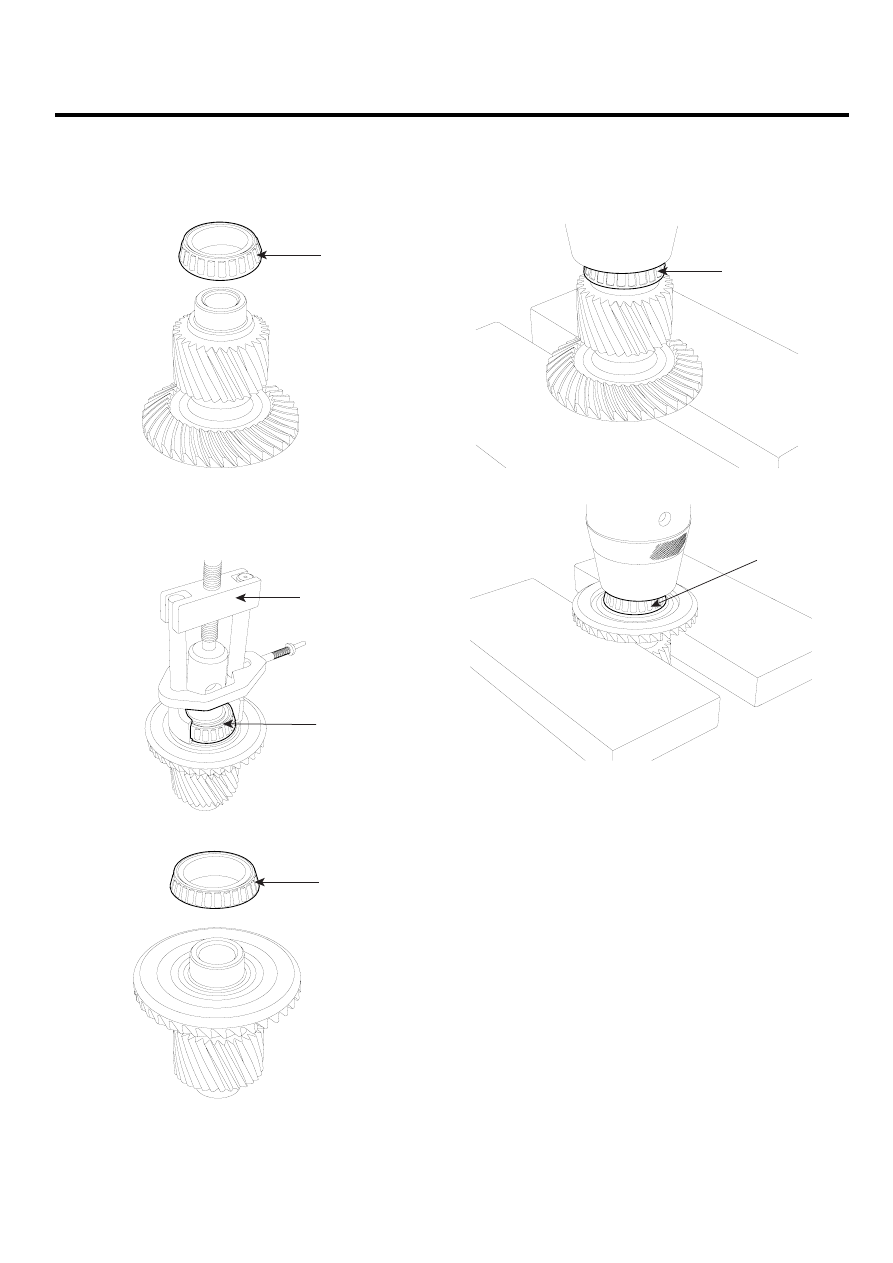

DISASSEMBLY

E8DD87F3

1.

Using the SST(09455-21000), remove the taper roller
bearing(A) from the hypoid gear shaft assembly.

A

UMQG007C

2.

Using the SST(09455-21000), remove the other taper
roller bearing(A) from the hypoid gear shaft assembly.

09455-21000

A

UMQG007D

A

UMQG007E

REASSEMBLY

EE2B9974

1.

Using a press machine, install the taper roller bear-
ings(A) to the hypoid gear shaft assembly.

A

UMQG007F

A

UMQG007G
