MT -64

MANUAL TRANSAXLE (M5GF2)

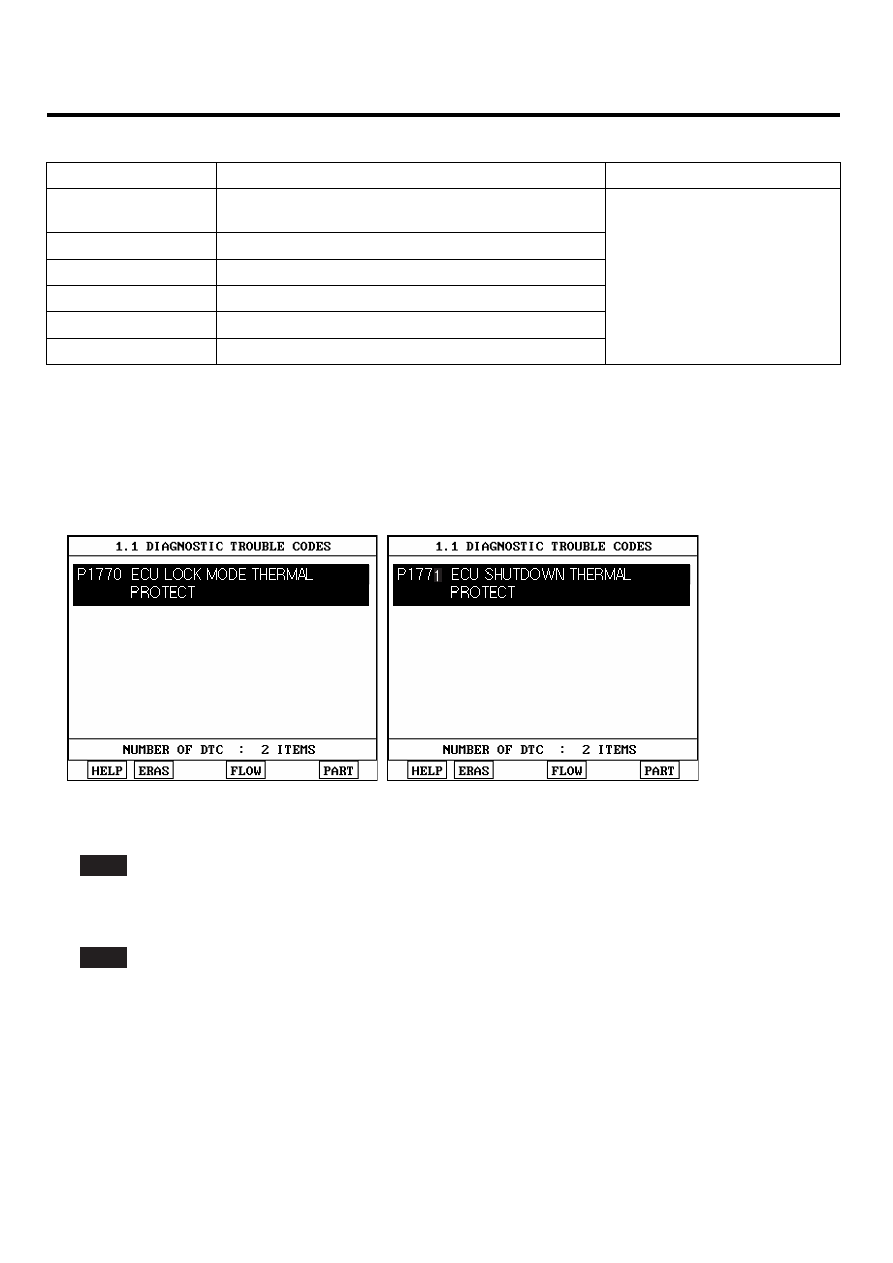

DTC DETECTING CONDITION

E0EB96FA

Item

Detecting Condition

Possible Cause

DTC Strategy

• EMC lock mode plate and oil temp

thresholds exceeded

Enable Conditions

• Message present 1.0 sec self clearing

Threshold Value

• Thresholds exceeded for 1 second

Diagnostic Time

• 1 sec

MIL on condition

Fail Safe

• ECU will go into lock mode, Lock mode indicator on

• Faulty SWITCH(4WD-

LOCK)

• Faulty EMC
• Faulty TCCU

MONITOR DTC STATUS

E1EECCC7

1.

Connect scantool to Data Link Connector(DLC).

2.

Warm up the engine to normal operating temperature.

3.

Monitor DTC(Diagnostics Trouble Code) on the scantool.

SCMMT6253L

4.

Is the same DTC displayed again?

YES

▶ Check EMC, switch (4WD LOCK) condition.
▶ Repair or replace as necessary and go to "Verification of vehicle Repair" procedure.

NO

▶ Fault is intermittent caused by poor contact in the sensor’ s and/or TCCU’ s connector or was repaired and
TCCU memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending, corrosion,
contamination, deterioration, or damage. Repair or replace asnecessary and go to "Verification of vehicle Repair"
procedure.

TRANSFER CASE ASSEMBLY

MT -65

VERIFICATION OF VEHICLE REPAIR

EDD5D9A4

1.

Connect scan tool and select "Diagnostic Trouble Codes(DTCs)" mode.

2.

Using scantool, Clear DTC.

3.

Operate the vehicle within DTC Enable conditions in General information.

4.

Are any DTCs present ?

YES

▶ Go to the applicable troubleshooting procedure.

NO

▶ System is performing to specification at this time.

MT -66

MANUAL TRANSAXLE (M5GF2)

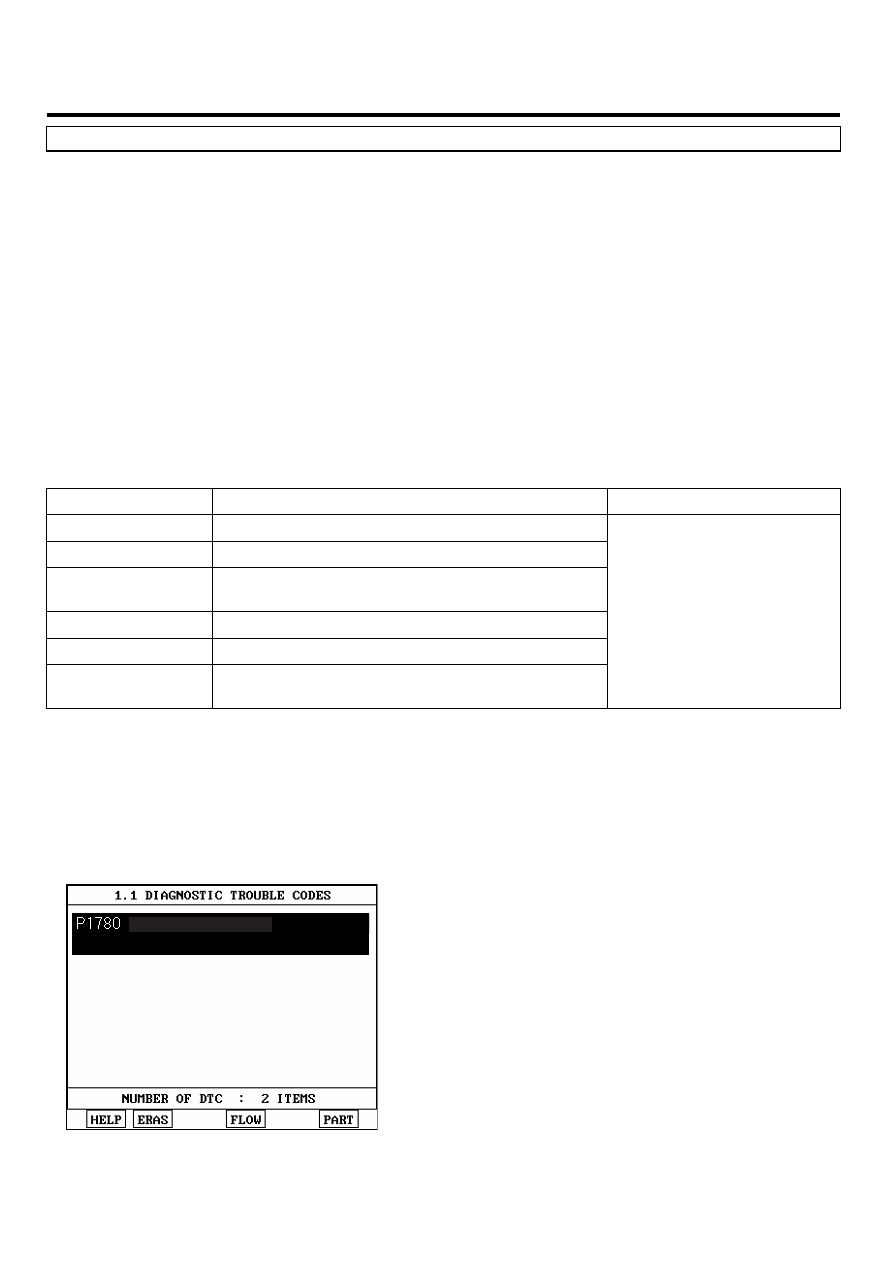

DTC P1780 TORQUE CONTROL SIGNAL FAILURE

GENERAL DESCRIPTION

EC0D21BA

Many control units is applied to the vehicle due to vehicle to be electronic control type and these perform many controls by
receiving signals from sensors. So the common use of each sensors and the need of comunizing informations became a
prominent figure. CAN comunication method is used at power train (ABS, trnasmission, engine, ECS etc) control of vehicle
because it withstands eletronical external noise by spark and can high-speed comunication. Though CAN communication,
ECM and TCM hold engin RPM, APS, step of trensmission, decreasing of torque in common and perform the active
control.

DTC DESCRIPTION

EC77CBDC

This code is set, if ITM-ECU detects invailid engine information like engine displacement, torque.
If failure is detected TCCU prohibits the ITM control and cuts the current to control coil.

DTC DETECTING CONDITION

E3FAAEF6

Item

Detecting Condition

Possible Cause

DTC Strategy

• Invalid Engine size received

Enable Conditions

• Message present 1.0 sec self clearing

Threshold Value

• Invalid engine size received for greater than 1

second, and a fault will be set

Diagnostic Time

• 1 sec

MIL on condition

• 0.5 Sec

Fail Safe

• Engine size set to zero, ECU will not send

current to the clutch coil

• Invalid Engine size received

MONITOR DTC STATUS

E4A702B4

1.

Connect scantool to Data Link Connector(DLC).

2.

Warm up the engine to normal operating temperature.

3.

Monitor DTC(Diagnostics Trouble Code) on the scantool.

TORQUE CONTROL SIGNAL FAILURE

SCMMT6237L

4.

Is the same DTC displayed again?

TRANSFER CASE ASSEMBLY

MT -67

YES

▶ Check engine information.
▶ Repair or replace as necessary and go to "Verification of vehicle Repair" procedure.

NO

▶ Fault is intermittent caused by poor contact in the sensor’ s and/or TCCU’ s connector or was repaired and
TCCU memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending, corrosion,
contamination, deterioration, or damage. Repair or replace asnecessary and go to "Verification of vehicle Repair"
procedure.

VERIFICATION OF VEHICLE REPAIR

EBF42BE2

1.

Connect scan tool and select "Diagnostic Trouble Codes(DTCs)" mode.

2.

Using scantool, Clear DTC.

3.

Operate the vehicle within DTC Enable conditions in General information.

4.

Are any DTCs present ?

YES

▶ Go to the applicable troubleshooting procedure.

NO

▶ System is performing to specification at this time.
