MT -16

MANUAL TRANSAXLE (M5GF2)

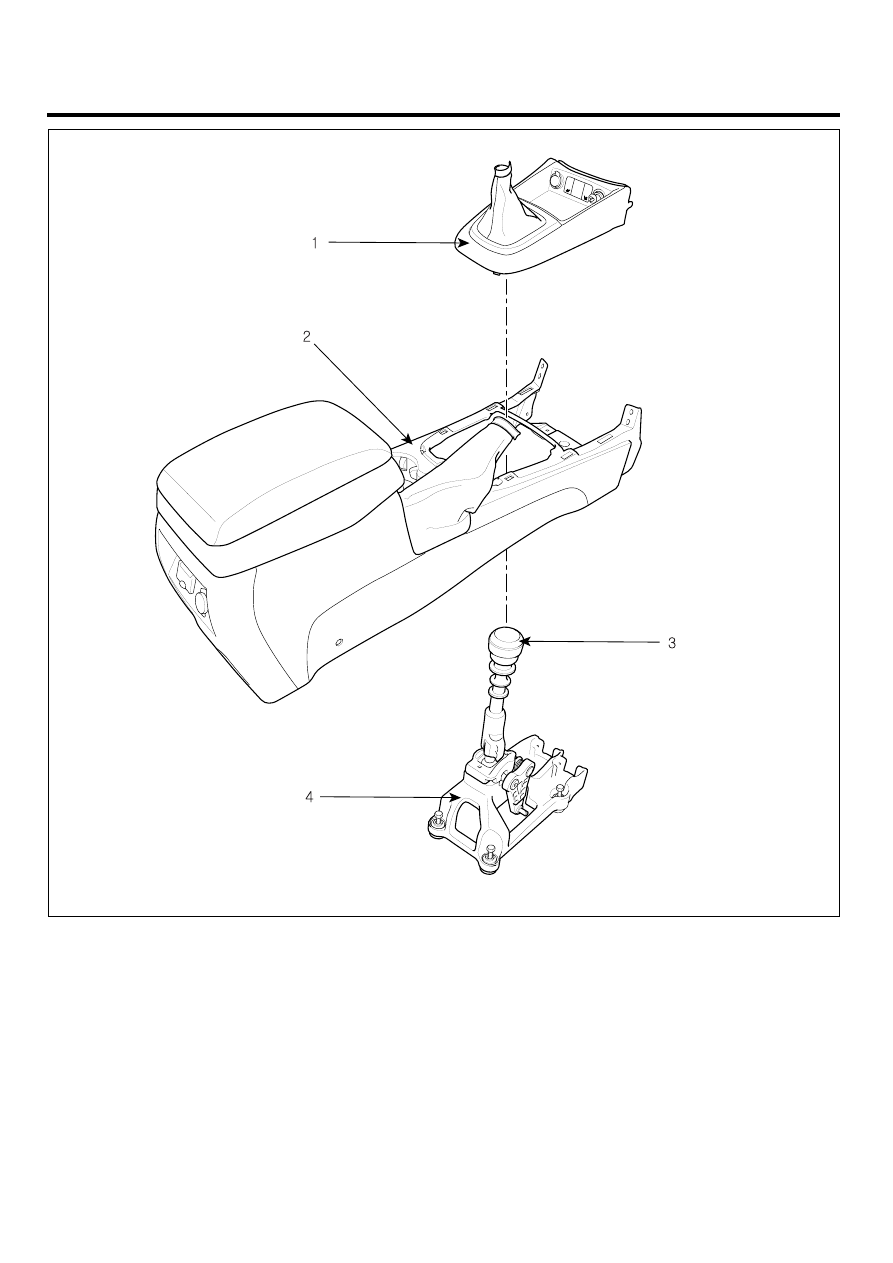

1.  Console upper cover
2.  Center console

3.  Shift lever knob
4.  Shift lever assembly

[RHD]

SCMMT6602L

MANUAL TRANSAXLE SYSTEM

MT -17

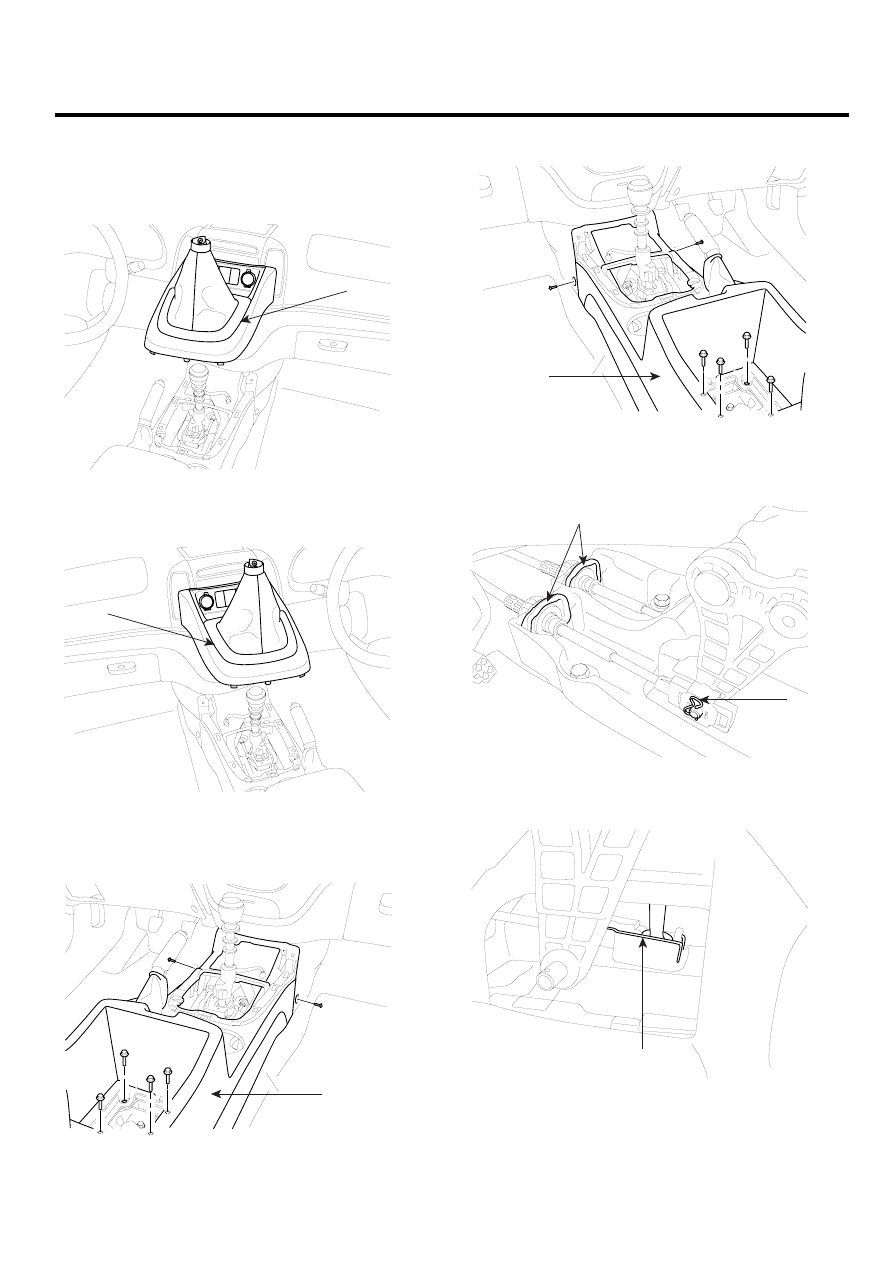

REMOVAL

E2DD20BB

1.

Remove the upper cover(A) from the center console.
[LHD]

A

SCMMT6028D

[RHD]

A

SCMMT6028R

2.

Remove the center console.(see BD group)
[LHD]

A

SCMMT6029D

[RHD]

A

SCMMT6029R

3.

Remove the snap pin(A) from the select cable and the
clips(B).

A

B

SCMMT6030D

4.

Remove the clip(A) from the shift cable.

A

SCMMT6031D

MT -18

MANUAL TRANSAXLE (M5GF2)

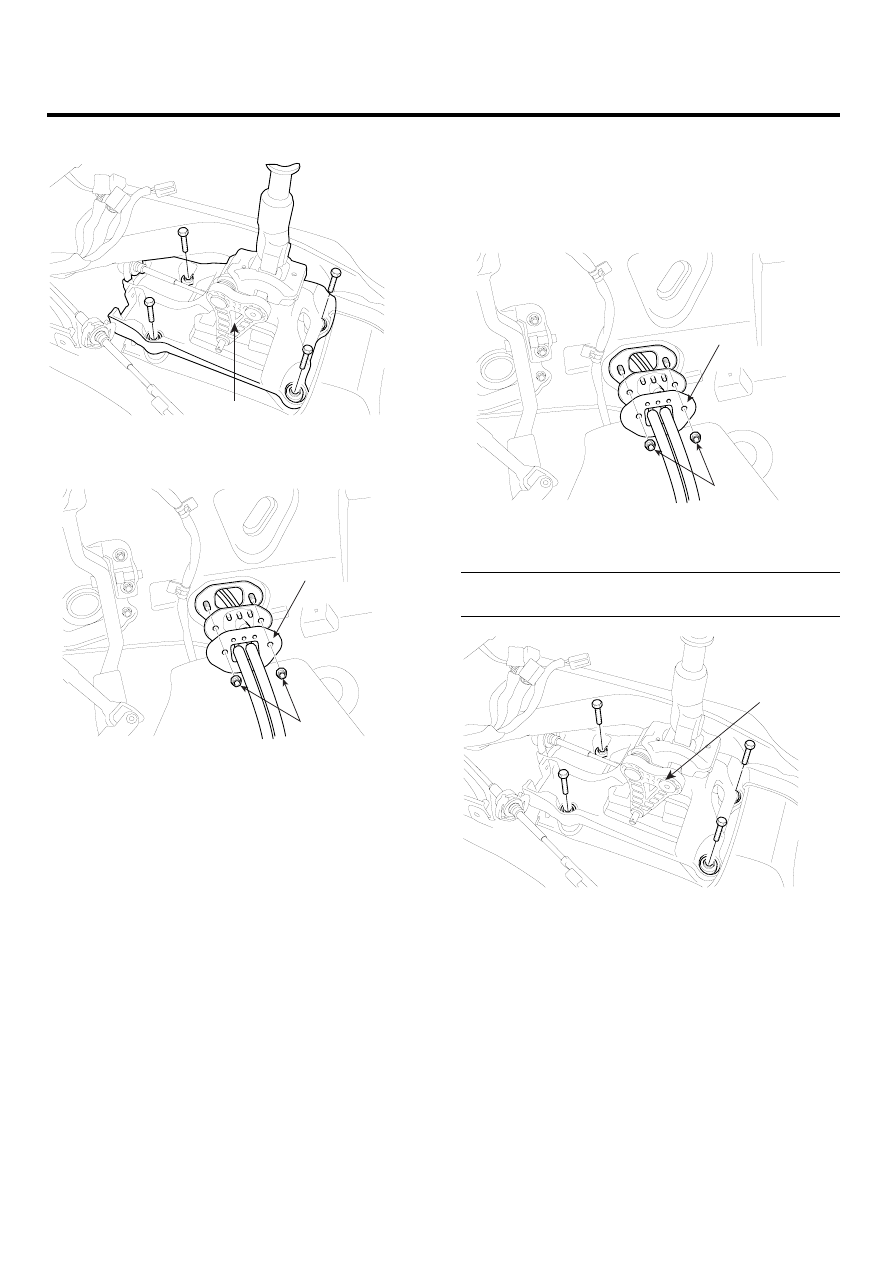

5.

Remove the shift lever assembly(A).

A

SCMMT6032D

6.

Remove the retainer(A) and the nuts(B).

B

A

AMJF500A

7.

Remove the cable assembly from the transaxle.(see
Transaxle removal)

8.

Remove the select and shift cable assemblies.

INSPECTION

E9EE6C5E

1.

Check the select cable for proper operation and for
damage.

2.

Check the shift cable for proper operation and for
damage.

3.

Check the boots for damage.

4.

Check the boots for wear abrasion sticking, restricted
movement or damage.

5.

Check for the weak or damaged spring.

INSTALLATION

E4EF81B3

1.

Install the cable assembly placing the select and shift
lever in neutral position.(see to Transaxle installation)

2.

Install the retainer(A) and nuts(B).

B

A

AMJF500A

3.

Install the shift lever assembly(A).

TORQUE :
9~14Nm(0.9~1.4kgf.m, 6~9.5Ib-ft)

A

SCMMT6061D

MANUAL TRANSAXLE SYSTEM

MT -19

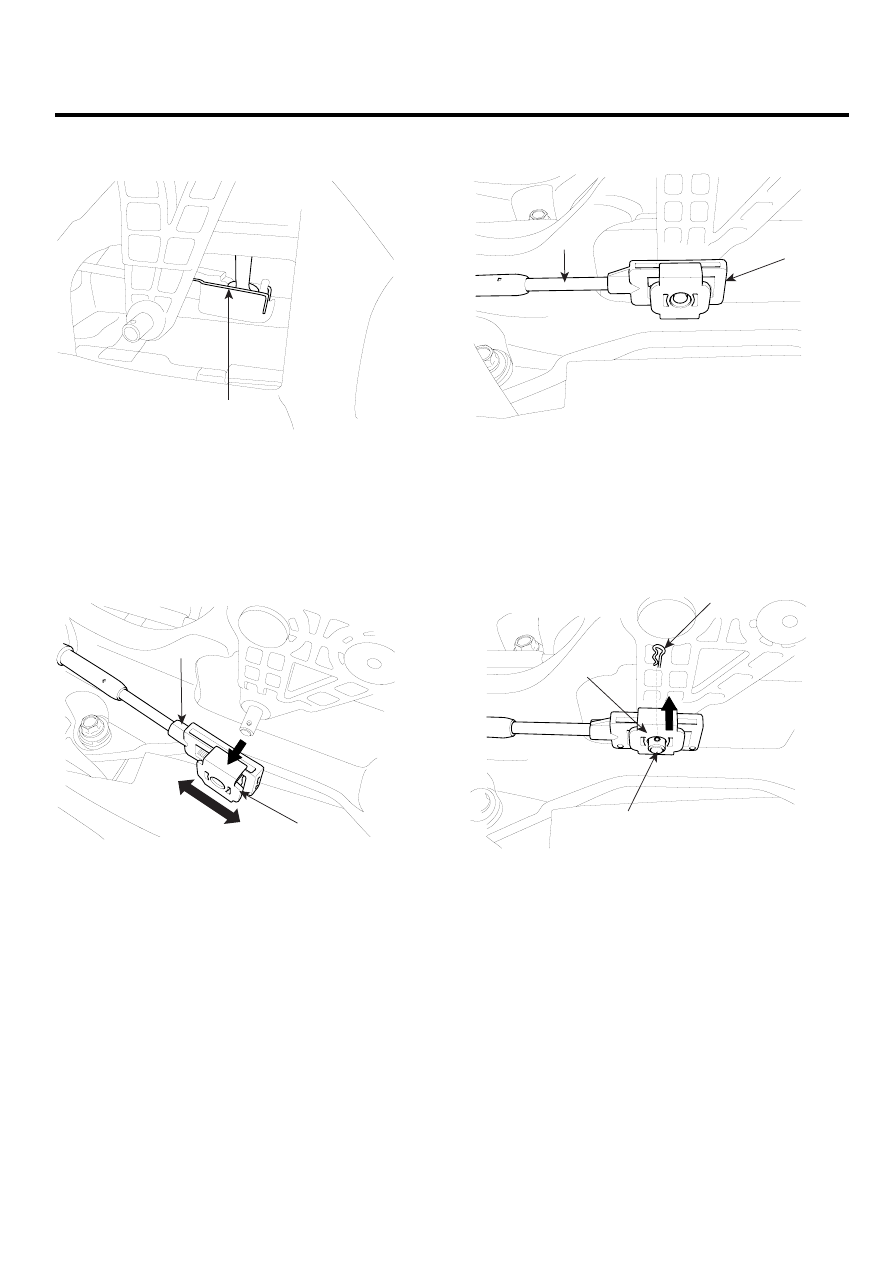

4.

Install the clip(A) connecting the shift cable and the
shift lever.

A

SCMMT6031D

5.

Move the slide clip(B) of guide member(A) in the di-
rection as shown in the illustration.

NOTE

Adjust the slide clip fit into the select lever moving the
slide clip in the direction.

A

B

C

AMLF005A

6.

Install the guide member(A) of the select cable(B).

B

A

AMLF006A

7.

Adjust the slide clip(B) to fit it into the select lever
pin(A) and install the snap pin(C).

NOTE

Insert the slide clip in the direction as shown in the
illustration.

C

B

A

AMLF007A
