MT -12

MANUAL TRANSAXLE (M5GF2)

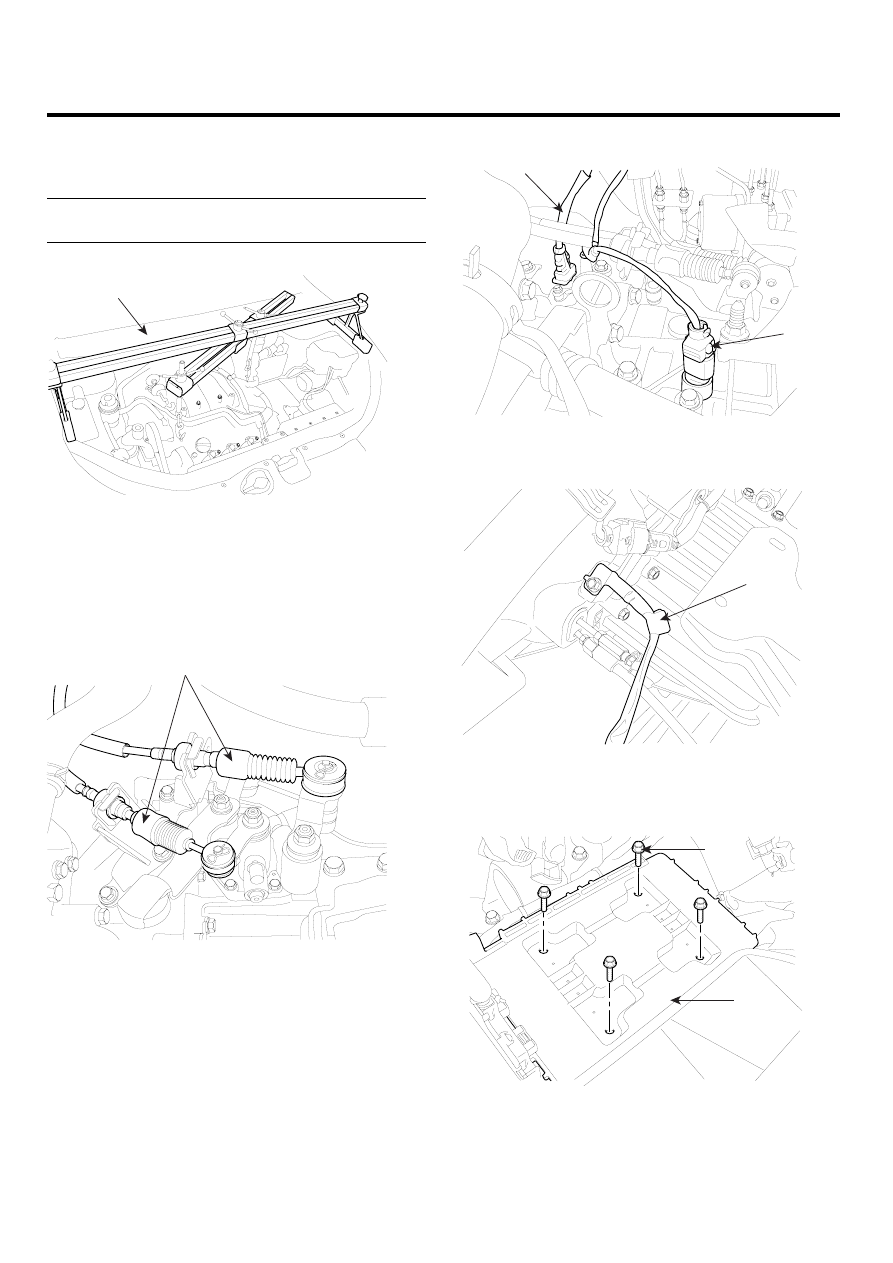

15. Tighten the transaxle mounting bolts and remove the

SST (09200-38001) holding the engine and transaxle
assembly.

TORQUE:
65~85Nm(6.5~8.5kgf.m, 47.0~61.5 lb-ft)

09200-38001

SCMMT6005L

16. Connect the power steering pressure hose (A) to the

power steering oil pump.

17. Install the control cable assemblies(A) by tightening

the clips (C) and snap pins (B).

A

KMRE009D

18. Install the vehicle speed sensor connector (A).

B

A

AMLF012A

19. Install the ground wire (A) from the transaxle case.

A

SCMMT6003L

20. Install the battery tray (B) by removing the four mount-

ing bolts (A).

A

B

SCMMT6005D

MANUAL TRANSAXLE SYSTEM

MT -13

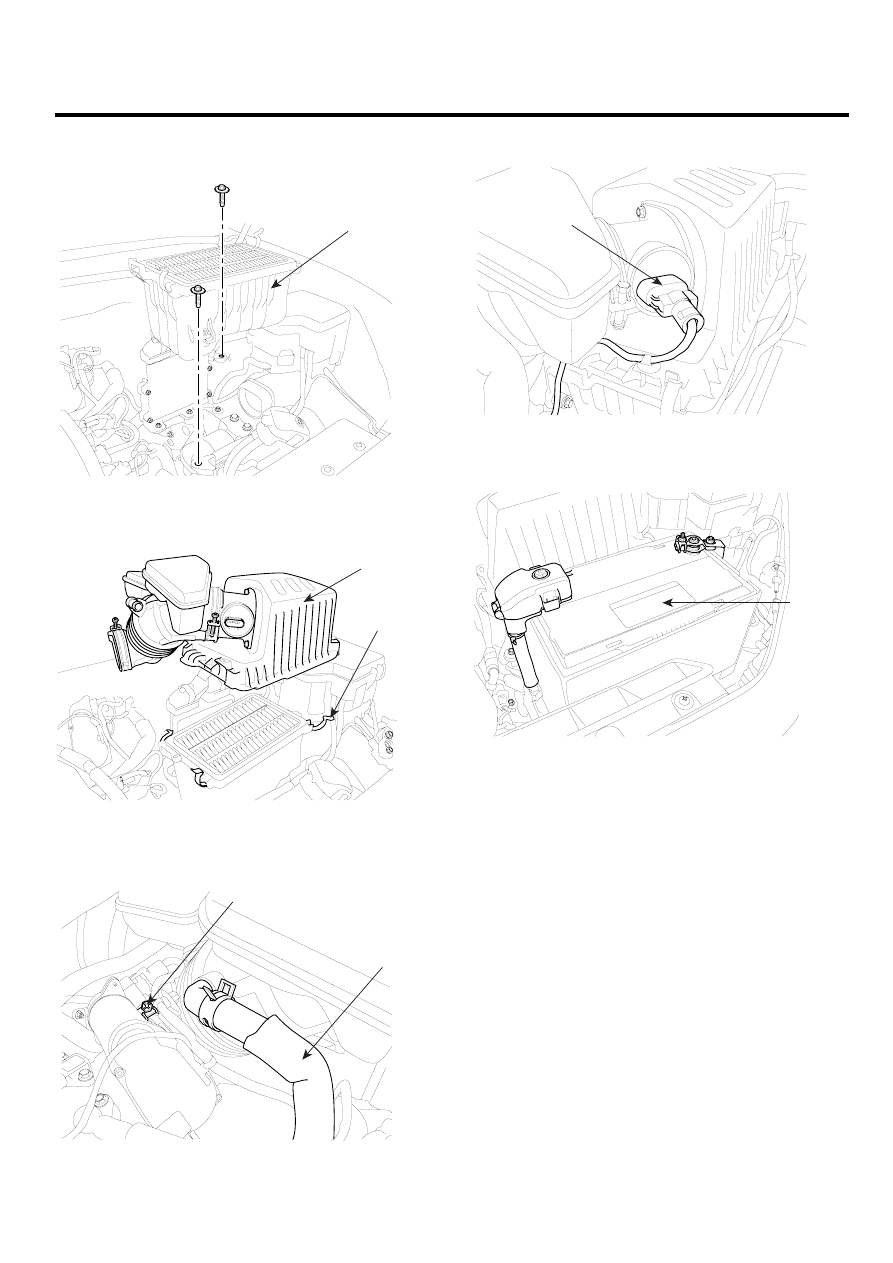

21. Install the air cleaner assembly (B) by tightening the

two mounting bolts(A).

A

SCMAT6005D

22. Install the air cleaner upper cover (A).

B

A

SCMAT6004D

23. Install the air cleaner hose(B) and tighten the clamp

bolt(A).

B

A

SCMMT6020L

24. Connect the AFS connector (A).

A

SCMMT6009L

25. Install the battery (A).

A

SCMMT6001D

26. Refill the power steering fluid.(See ’ST’ group)

CAUTION

Bleed air in the system, after installing the inter
cooler assembly and the engine cover.

27. Install the engine cover and the inter cooler assem-

bly.(See ’EM’ group)

MT -14

MANUAL TRANSAXLE (M5GF2)

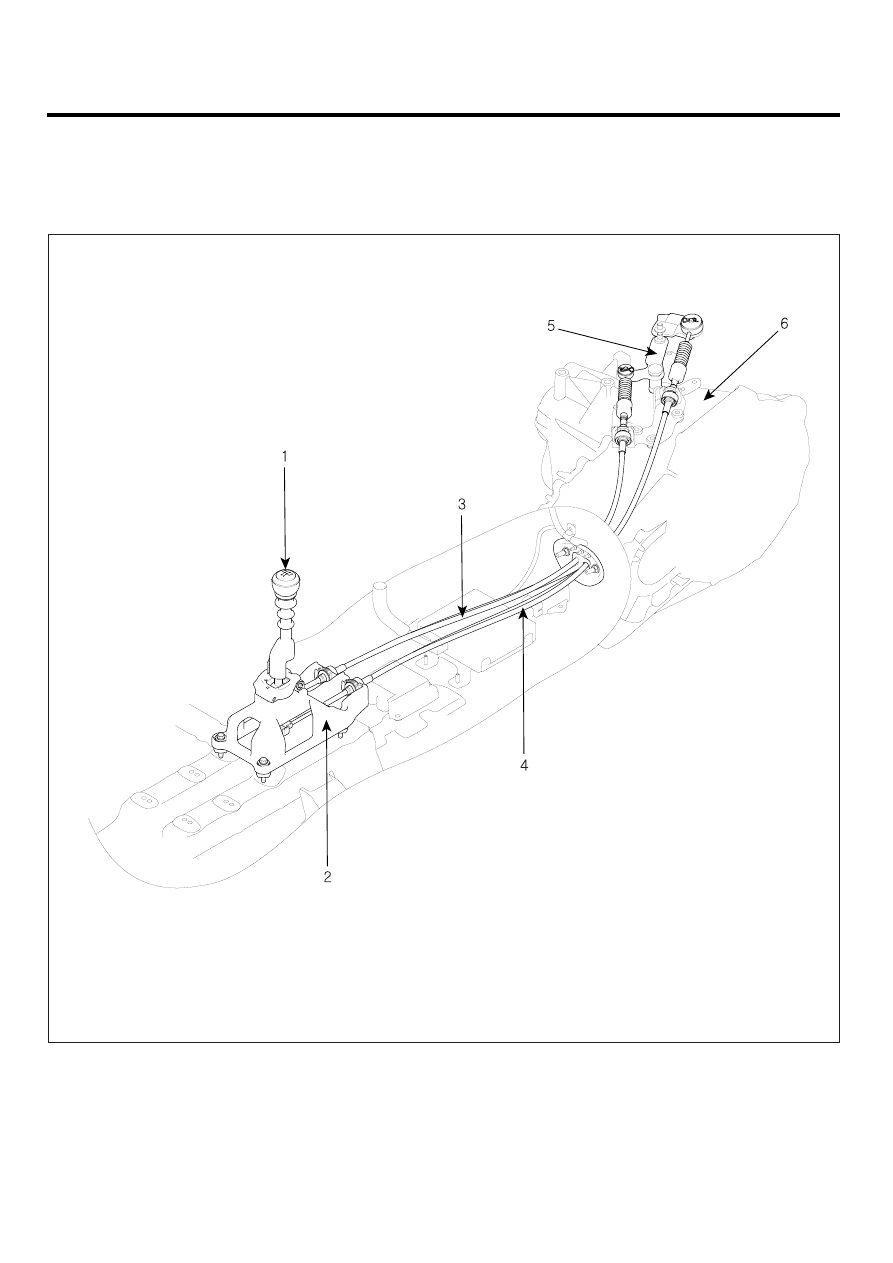

MANUAL TRANSAXLE SHIFT
CONTROL SYSTEM

COMPONENTS(1)

E154A40E

1.  Shift lever knob
2.  Shift lever assembly
3.  Select cable assembly

4.  Shift cable assembly
5.  Shift lever assembly(MT side)
6.  Manual transaxle assembly

SCMMT6600L

MANUAL TRANSAXLE SYSTEM

MT -15

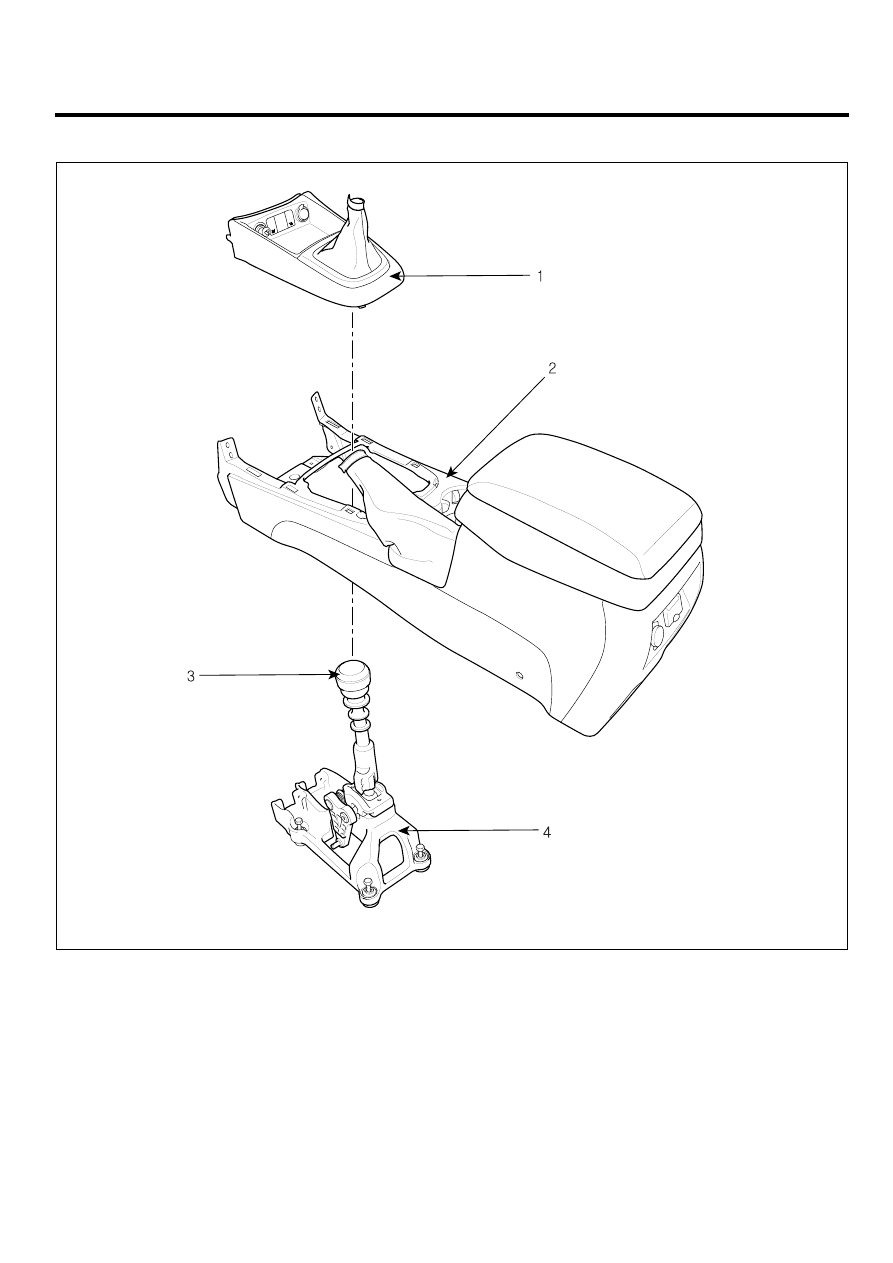

COMPONENTS(2)

1.  Console upper cover
2.  Center console

3.  Shift lever knob
4.  Shift lever assembly

[LHD]

SCMMT6601L
