MT -4

MANUAL TRANSAXLE (M5GF2)

SPECIL TOOLS

E43B86CA

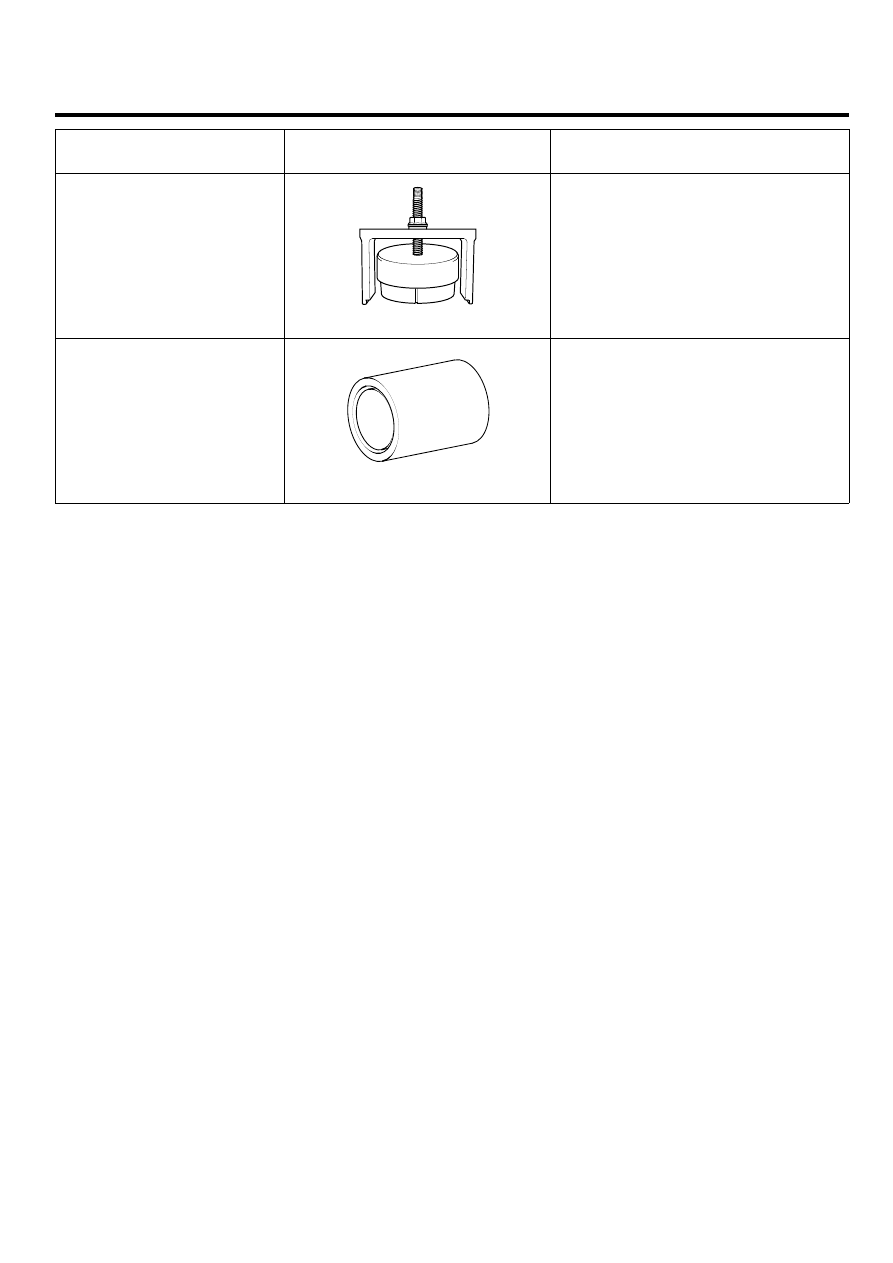

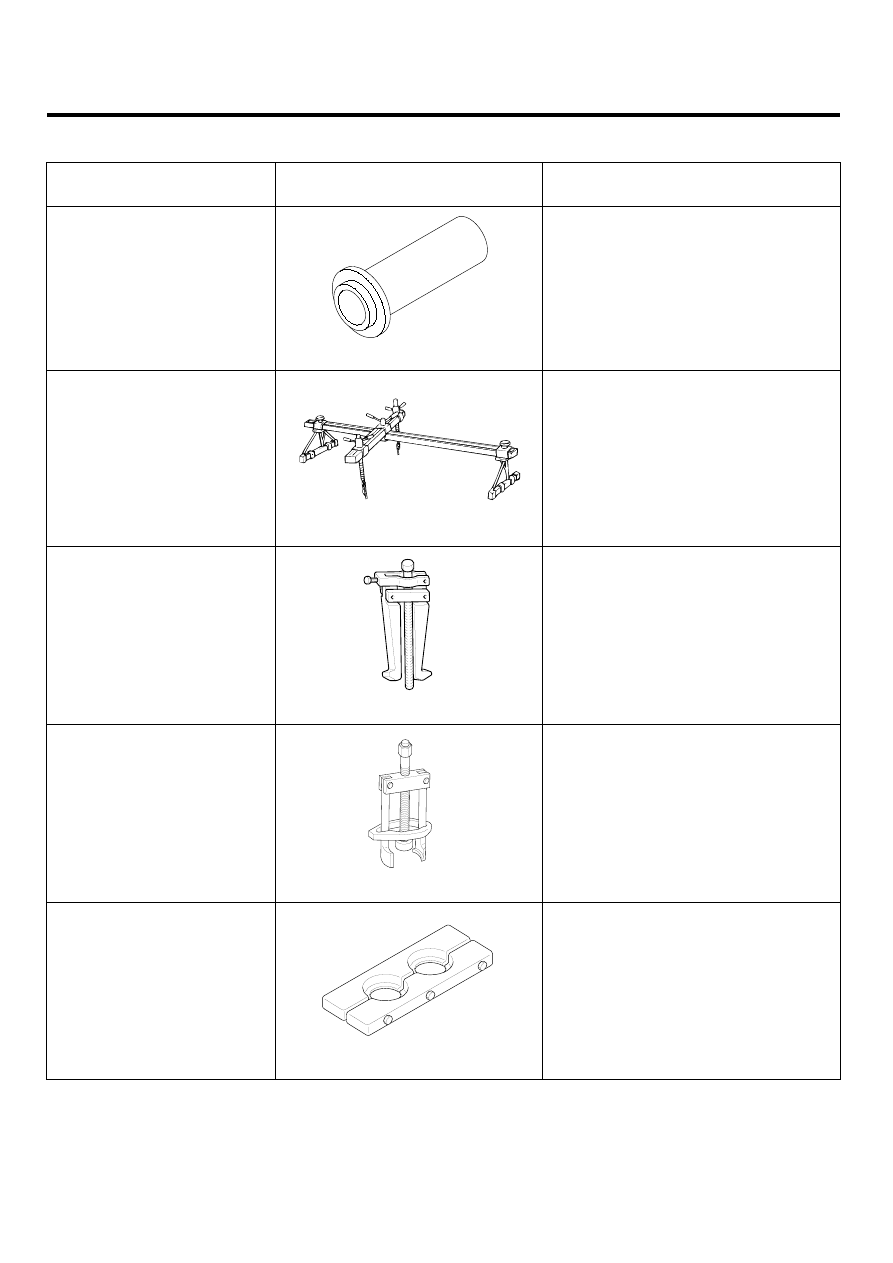

Item

(Number ＆ Name)

Illustration

Use

09452-21200
Oil seal installer

AMJF002A

Oil seal installation

09200-38001
Engine supporting fisture

AMJF002B

Removal and installation of transaxle

09455-32200
Oil seal puller

UMQG010A

Removal of oil seal

09455-21000
Bearing＆gear puller

UMQG010B

Removal of taper roller bearing

09432-33200
Plate

D3233200

Removal of oil seal

GENERAL

MT -5

Item

(Number ＆ Name)

Illustration

Use

09478-26100
Backing plate remover

EKJD506Z

Removal of 4WD coupling backing plate

09478-26000
Flange oil seal installer

EKJA006A

Installation of 4WD coupling flange oil seal

MT -6

MANUAL TRANSAXLE (M5GF2)

MANUAL TRANSAXLE
SYSTEM

SERVICE ADJUSTMENT

PROCEDURE

EC3FEB20

TRANSMISSION OIL INSPECTION AND
REPLACEMENT

1.

After parking the vehicle on a plain, stop the engine.

2.

After removing the oil filler plug and washer, inspect
the manual transaxle fluid condition and quantity.

3.

If the manual transaxle fluid is contaminated, drain it
out by removing the oil drain plug.

4.

Tighten the new oil drain plug and feed manual
transaxle fluid to a proper level.

TORQUE:
29.4~34.4 Nm(3.0~3.5kgf.m, 21.7~25.3lb-ft)
Oil type: SAE75W/85
Oil quantity:
1.9 liter(2.0077 US qt, 1.6718 lmp qt)

5.

Retighten the oil filler plug with a new washer.

TORQUE:
29.4~34.4 Nm(3.0~3.5kgf.m, 21.7~25.3lb-ft)

BACK UP LAMP SWITCH INSPECTION

1.

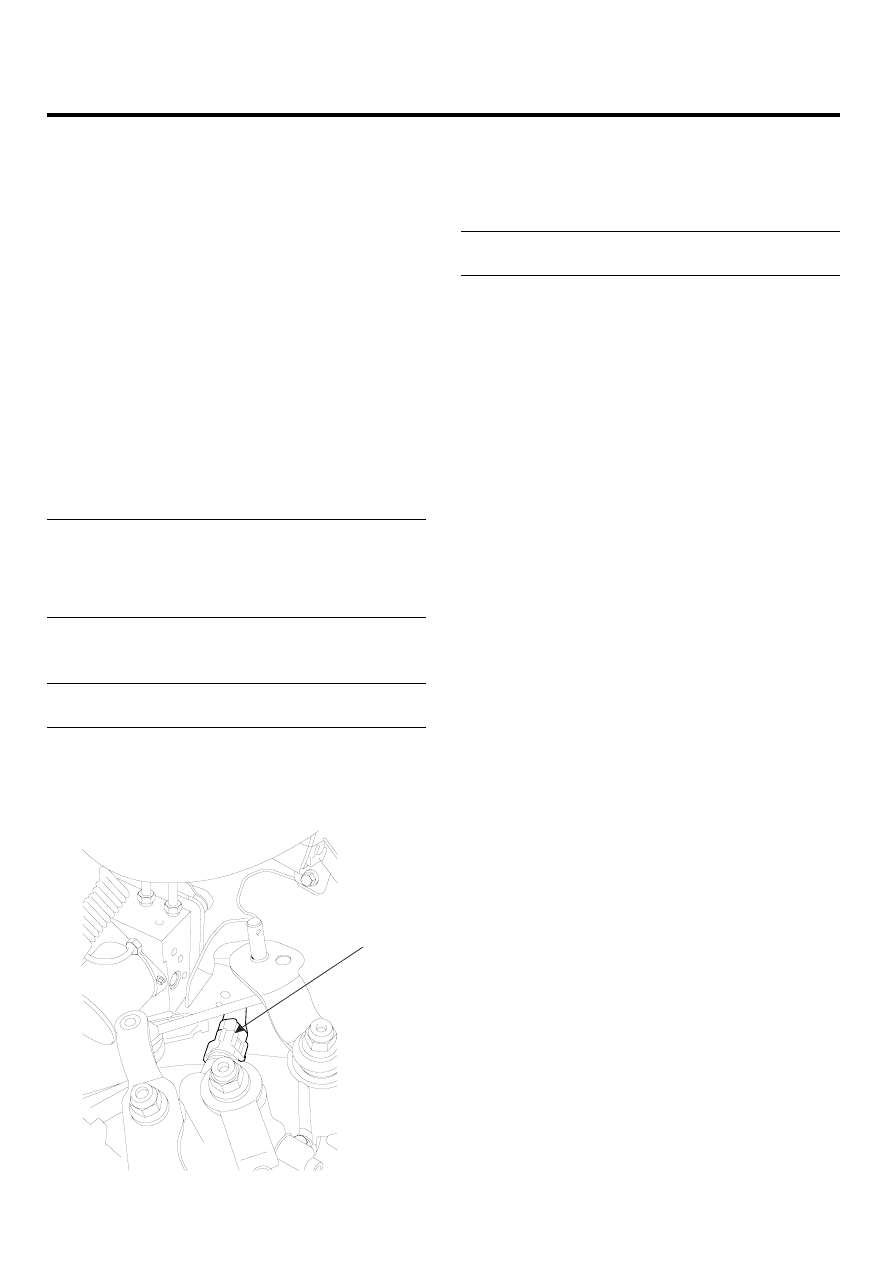

Disconnect the back up lamp switch connector(A).

A

KMRE009E

2.

Inspect the continuity of the switch. When the shift
lever is located in reverse range, it should be applied
an electric current.

3.

Replace the back up lamp switch, if necessary.

TORQUE:
29.4~34.4 Nm(3.0~3.5kgf.m, 21.7~25.3lb-ft)

MANUAL TRANSAXLE SYSTEM

MT -7

MANUAL TRANSAXLE

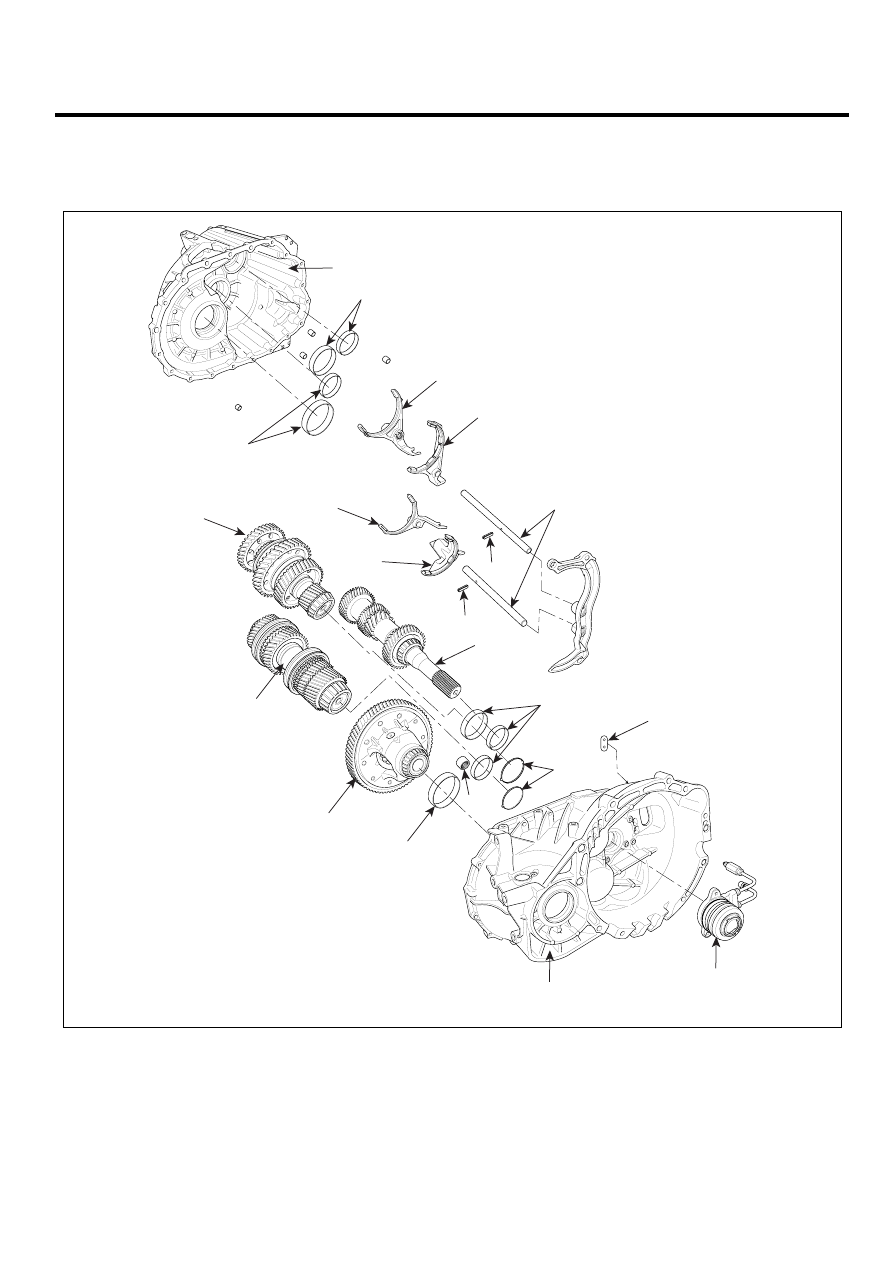

COMPONENTS

E3ECD674

1.  Transaxle case
2.  Taper roller bearing outer race
3.  1st/2nd shift fork
4.  Reverse shift fork
5.  Shift rail
6.  3rd/4th shift fork

7.  5th/6th shift fork
8.  Spring pin
9.  Input shaft
10.  Oil guide
11.  1st output shaft
12.  2nd output shaft

13.  Differential assembly
14.  Needle bearing
15.  Clutch housing
16.  Concentric slave cylinder assembly
17.  Boot

1

2

2

6

11

12

13

2

14

10

2

9

15

16

5

8

8

7

3

4

17

EMRE006A
