HA -214

HEATING, VENTILATION AND AIR CONDITIONING

NO

Check for open in signal harness. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

2.

Check for short to ground in harness.

1) Ignition "OFF"

2) Disconnect Passenger Air Mix Actuator.

3) Measure resistance between terminal "3,4" of Passenger Air Mix Motor and chassis ground.

Specification : Approx. ∞ Ω

Ω

5. Potentiometer ground
6. Potentiometer signal
7. Sensor reference voltage(+5V)

3

4

5

6

7

*

*

Ω

SCMHA6711L

4) Is the measured resistance within specifications?

YES

Go to "Visual/Physical Inspection " procedure.

NO

Check for short to ground in signal harness. Repair as necessary and go to "Verification of Vehicle Repair"
procedure.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -215

VISUAL/PHYSICAL INSPECTION

E24C54B8

1.

Check actuator.
※

Check if Passenger Air Mix Actuator works properly through ACTUATION TEST.

1) Ignition : ON

2) Connect Scantool and select " ACTUATION TEST" mode and press [F1]

PASSENGER AIR MIX DOOR - PASSENGER 50%

STRT STOP

PRESS [STRT], IF YOU ARE READY!

DURATION

METHOD

CONDITION

UNTIL STOP KEY

ACTIVATION

IG. KEY ON
ENGINE RUNNING

1.3 ACTUATION TEST

Fig 3 : Selecting "ACTUATION TEST" mode.

Fig. 3

LQKG525D

3) Does Passenger Air Mix Actuator work properly?

YES

Go to "Component Inspection" procedure.

NO

Check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or damage.
Repair or replace as necessary and then go to "Verification of Vehicle Repair" procedure.

HA -216

HEATING, VENTILATION AND AIR CONDITIONING

COMPONENT INSPECTION

E760C3E3

1.

Check actuator motor.

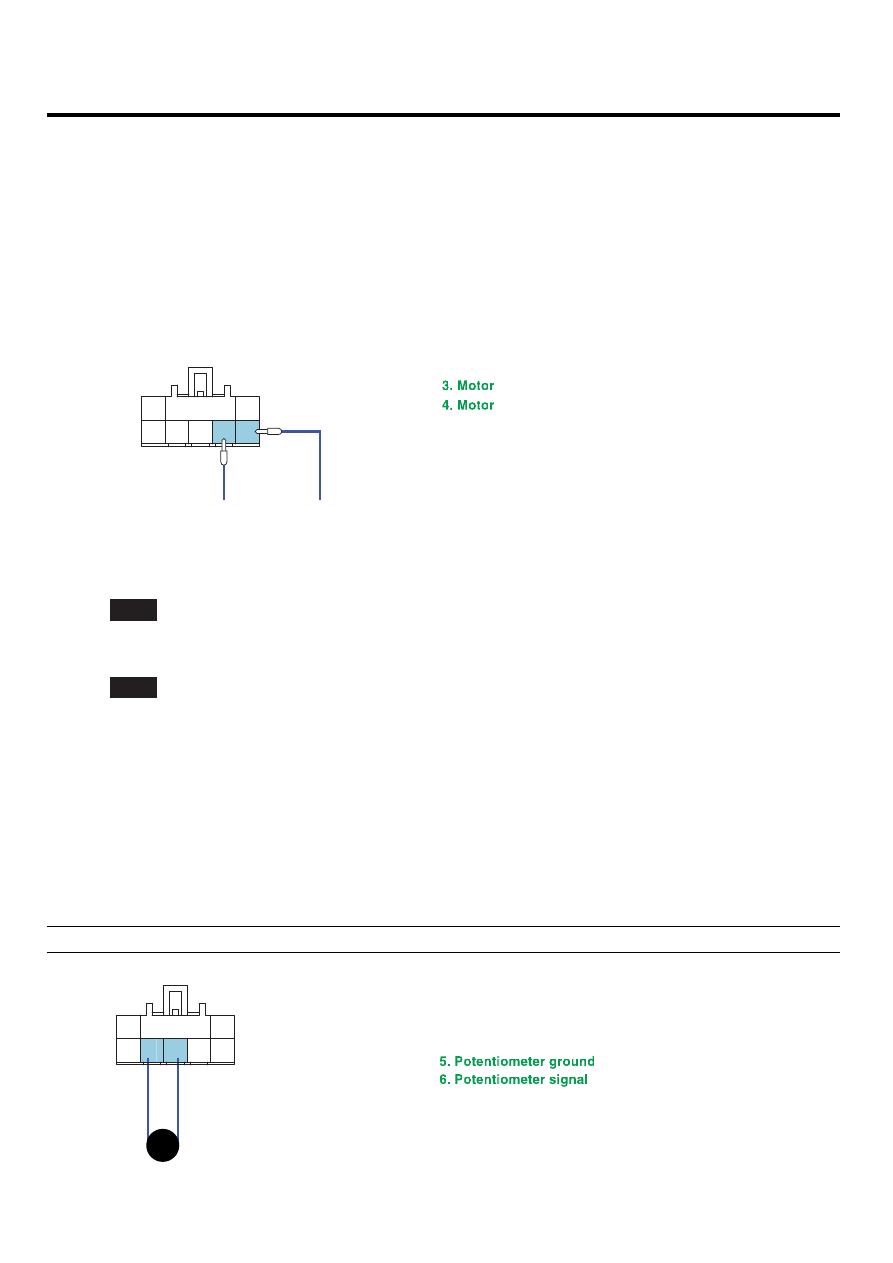

1) Ignition "OFF"

2) Disconnect Passenger Air Mix Potentiometer.

3) Verify that the temperature actuator operates to the hot position when connecting 12V to the terminal "3" and

grounding terminal "4".

4) Verify that the temperature actuator operates to the cool position when the connections are reversed.

(-)

(+)

3

4

5

6

7

*

*

5. Potentiometer ground
6. Potentiometer signal
7. Sensor reference voltage(+5V)

SCMHA6712L

5) Does the actuator work properly?

YES

Go to "Check potentiometer" procedure.

NO

Substitute with a known-good actuator and check for proper operation. If the problem is corrected, replace ac-
tuator and then go to "Verification of Vehicle Repair" procedure.

2.

Check potentiometer

1) Ignition "ON"

2) Connect Passenger Air Mix potentiometer.

3) Measure voltage between terminal "5" and "6" of Passenger Air Mix potentiometer while operating the temp.

switch.

Specification : Refer the specifications in fig 3)

3. Motor
4. Motor

7. Sensor reference voltage(+5V)

v

3

4

5

6

7

*

*

SCMHA6713L

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -217

Door position

Voltage (5-6)

Error detecting

MAX. Cooling

0.3 ± 0.15V

Low voltage : 0.08V or less

MAX. Heating

4.7 ± 0.15V

High voltage :4.9V or more

4.7V

2.5V

0.3V

WARM

COOL

AIR MIX Potentiometer

Output
voltage

Fig 3) Specifications : Voltage value of air mix potentiometer as a function of position of setting temperature.

Fig. 3

EQBF521J

4) Is the measured voltage within specifications in fig3?

YES

Check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or damage.
Repair or replace as necessary and then go to "Verification of Vehicle Repair" procedure.

NO

Substitute with a known-good actuator and check for proper operation. If the problem is corrected, replace ac-
tuator and then go to "Verification of Vehicle Repair" procedure.

3.

Check A/C Control Unit.

1) Engine "ON"

2) Connect A/C Control Unit.

3) Measure voltage between terminal "16" and "17" of A/C Control Unit while operating the temp. switch.

Specification :Approx. 12V
