HA -210

HEATING, VENTILATION AND AIR CONDITIONING

NO

Substitute with a known-good A/C Control Unit and check for proper operation.
If the problem is corrected, replace A/C Control Unit and then go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

ED389E33

After a repair, it is essential to verify that the fault has been corrected.

1.

Connect scantool and select "Diagnostic Trouble Codes(DTCs)" mode and then clear DTC.

2.

Operate the vehicle and monitor the DTC on the scantool.

3.

Are any DTCs present?

YES

Go to the applicable troubleshooting procedure.

NO

System is performing to specification at this time.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -211

DTC B2415 AIR MIX MOTOR (PASSENGER)

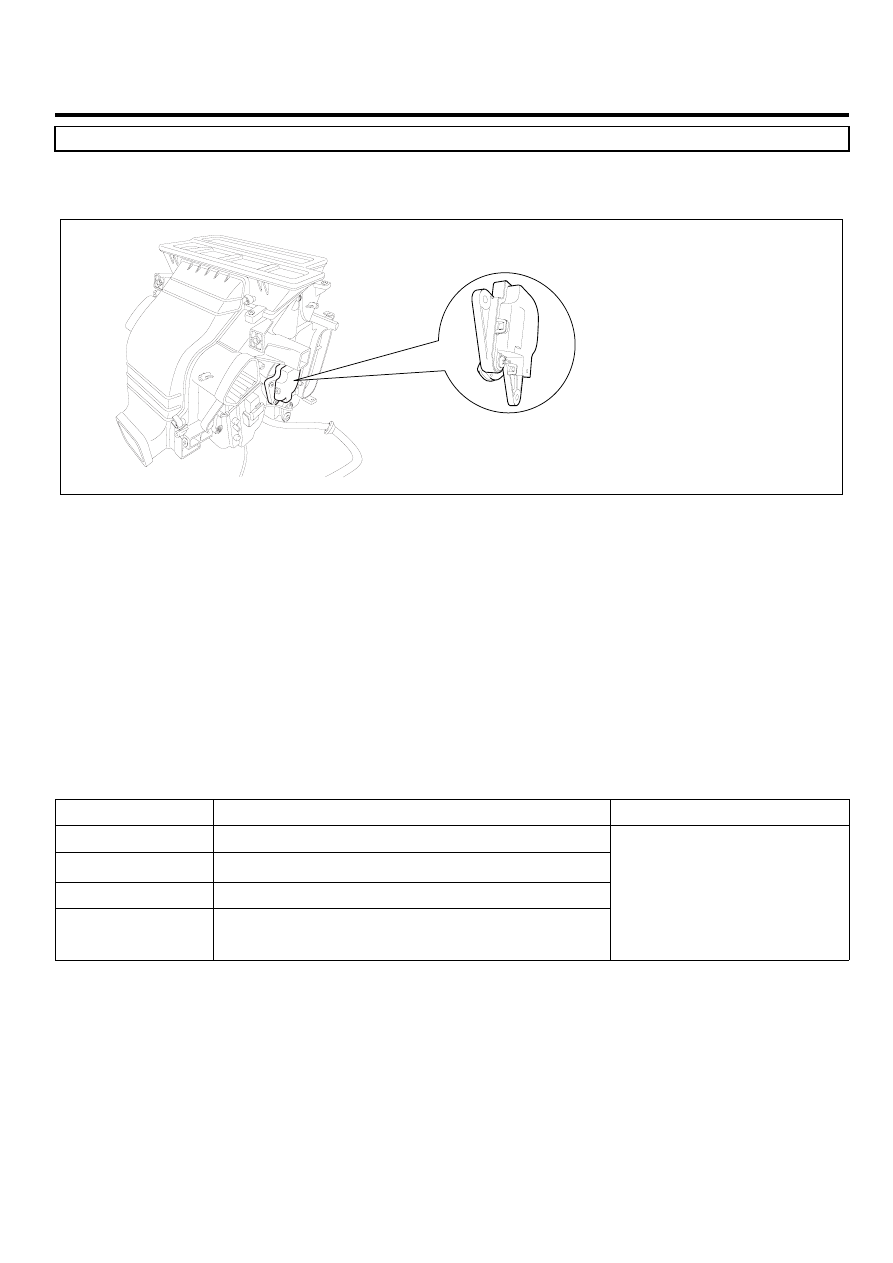

COMPONENT LOCATION

E8B6758A

Temperature Control Actuator

SCMHA6700L

GENERAL DESCRIPTION

ECC6FEEE

Temperature control actuator located at heater unit, regulates the temperature by the procedure as follows. Signal from
control unit adjusts position of temp. door by operating temp. motor and then temperature will be regulated by the hot/cold
air ratio decided by position of temp. door.

DTC DESCRIPTION

E9CEC9DA

The A/C controller sets DTC B2415 if the air mix actuator doesn’t move to intended position within 40sec (In this case,
A/C controller try to move temp. door for 2sec. 3 times, every 20 sec. before setting DTC).

DTC DETECTING CONDITION

EF3351EF

Item

Detecting Condition

Possible cause

DTC Strategy

• Voltage check

Threshold value

• ＜ 0.1V

Detecting time

• 0.3 sec

FAIL SAFE

-

• Poor connection of

connected part

• Open circuit in harness
• Short circuit in harness
• Faulty driver Air Mix

potentiometer

• Fault A/C Control Unit

HA -212

HEATING, VENTILATION AND AIR CONDITIONING

SPECIFICATION

EF5771E4

4.7V

2.5V

0.3V

WARM

COOL

AIR MIX Potentiometer

Output
voltage

EQBF521B

MONITOR SCANTOOL DATA

E080E9AB

1.

Connect scantool to Data Link Connector(DLC).

2.

Engine "ON"

3.

Monitor the "Passenger Air Mix Potentiometer" Parameter on the Scantool while operating temp. switch.

1.2 CURRENT DATA

FIX

SCRN FULL PART GRPH HELP

14.0  C
12.0  C
12.0  C
13.0  C
0.00 V

22.7  %

51.76 %
255

HEATER WATER TEMP.SNSR
IN-CAR TEMP.SENSOR
AMBIENT AIR TEMP.SNS
EVAPORATIVE SENSOR
DRIVER PHOTO SENSOR

AIR MIX POPENTIO.(PA.)

DIRECTION POTENIO.DR.

PASSENGER PHOTO SENSOR

1.1 DIAGNOSTIC TROUBLE CODES

NUMBER OF DTC : 1 ITEMS

PART ERAS

HELP

B2415 PASSENGER AIR MIX MOTOR

Fig 1 : The current data in abnormal state.
Fig 2 : DTC B2415.

Fig. 1

Fig. 2

LQKG990J

4.

Are the DTC B2415 present and is parameter of "Passenger AIR MIX Potentiometer" fixed?
※

There is any fault in Passenger AIR MIX Motor. If the parameter of "Passenger AIR MIX DOOR" is 30% or less

when the actuator operates to the hot position, or If the parameter is 60% and more when the actuator operates to
the cold position.

YES

Go to "Inspection" procedure.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -213

NO

Fault is intermittent caused by poor contact in the sensor’s and/or A/C controller’s connector or was repaired and
A/C controller memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending,
corrosion, contamination, deterioration, or damage. Repair or replace as necessary and then go to "Verification of
Vehicle Repair" procedure.

TERMINAL AND CONNECTOR INSPECTION

E3270973

1.

Many malfunctions in the electrical system are caused by poor harness and terminals.
Faults can also be caused by interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

Repair as necessary and go to "Verification of Vehicle Repair" procedure.

NO

Go to "Signal circuit inspection" procedure.

SIGNAL CIRCUIT INSPECTION

E7D7A9BC

1.

Check for open in harness.

1) Ignition "OFF"

2) Disconnect Passenger Air Mix potentiometer.

3) Measure resistance between terminal "3,4" of Passenger Air Mix Motor and terminal "16,17" of A/C control unit.

Specification : Approx. 0 Ω

*

*

3

4

5

6

7

1

2

3

4

6

9

10

12

13

14

15

16

17

18

19

20

21

22

23

24

*

* *

*

25

26

5. Potentiometer ground
6. Potentiometer signal
7. Sensor reference voltage(+5V)

Ω

Ω

SCMHA6710L

4) Is the measured resistance within specifications?

YES

Go to "Check for short to ground in harness" procedure.
