HA -202

HEATING, VENTILATION AND AIR CONDITIONING

VERIFICATION OF VEHICLE REPAIR

E0DD17DE

After a repair, it is essential to verify that the fault has been corrected.

1.

Connect scantool and select "Diagnostic Trouble Codes(DTCs)" mode and then clear DTC.

2.

Operate the vehicle and monitor the DTC on the scantool.

3.

Are any DTCs present?

YES

Go to the applicable troubleshooting procedure.

NO

System is performing to specification at this time.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -203

DTC B2409 DIRECTION CONTROL MOTOR (DRIVER)

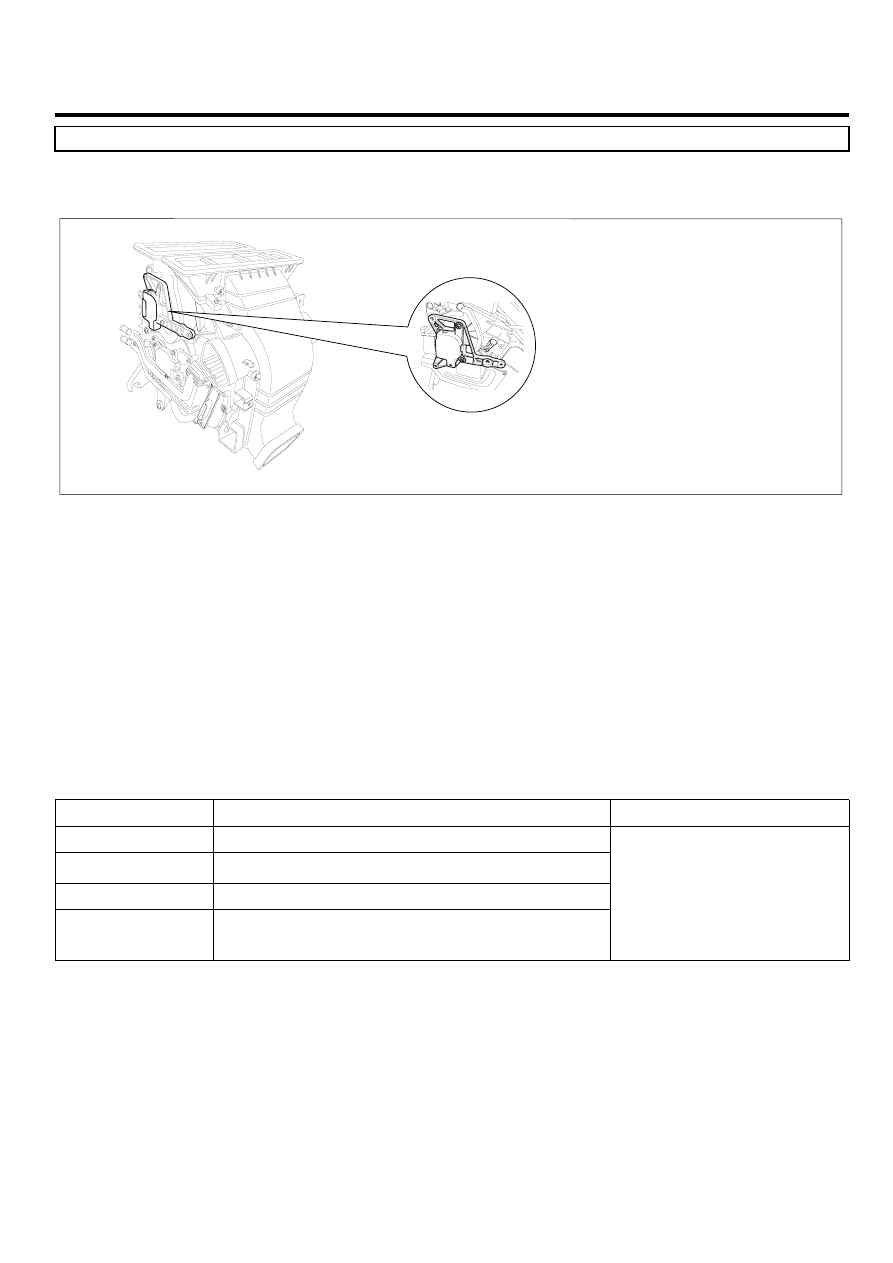

COMPONENT LOCATION

E106240B

Mode Control Actuator

SCMHA6709L

GENERAL DESCRIPTION

EF5781CF

The mode control actuator mounted on heater unit, adjusts position of mode door by operating Direction Motor based on
signal of A/C control unit. Pressing mode select switch makes the mode control actuator shift in order of vent→ B/L →
floor → mix.

DTC DESCRIPTION

EC2E4DF8

The A/C controller sets DTC B2409 if the direction motor doesn’t move to intended position within 40sec(In this case, A/C
controller try to move mode door for 2sec. 3 times, every 20 sec. before setting DTC).

DTC DETECTING CONDITION

EC90DC02

Item

Detecting Condition

Possible cause

DTC Strategy

• Voltage check

Threshold value

• ＜ 0.1V

Detecting time

• 0.3 sec

FAIL SAFE

-

• Poor connection of

connected part

• Open circuit in harness
• Short circuit in harness
• Faulty driver direction

potentiometer

• Fault A/C Control Unit.

HA -204

HEATING, VENTILATION AND AIR CONDITIONING

SPECIFICATION

E463272E

4.7V

2.5V

0.3V

DEF

VENT

Direction Potentiometer

Output
voltage

EQBF523B

MONITOR SCANTOOL DATA

E65417DD

1.

Connect scantool to Data Link Connector(DLC).

2.

Engine "ON"

3.

Monitor the "DR DIRECTION POTENTIO" parameter on the scantool while operating mode switch.

1.2 CURRENT DATA

FIX

SCRN FULL

PART GRPH HELP

14.0  C

12.0  C

12.0  C

13.0  C

0.00 V

84.69 %

32.5 %

255

HEATER WATER TEMP.SNSR

IN-CAR TEMP.SENSOR

AMBIENT AIR TEMP.SNS

EVAPORATIVE SENSOR

DRIVER PHOTO SENSOR

AIR MIX POPENTIO.(DR.)

DIRECTION POTENIO.DR.

PASSENGER PHOTO SENSOR

1.1 DIAGNOSTIC TROUBLE CODES

NUMBER OF DTC : 1 ITEMS

PART

ERAS

HELP

B2409 DRIVER DIRECTION MOTOR

Fig 1 : The current data in abnormal state.
Fig 2 : DTC B2409.

Fig. 1

Fig. 2

EQBF526A

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -205

4.

Are the DTC B2409 present and is parameter of "Driver DIRECTION POTENTIO." fixed?
※

There is any fault in Driver Direction Motor. If the parameter of "Driver DIRECTION POTENTIO." is 10% or less

on "VENT" mode, or If the parameter is 90% or more on "DEF" mode.

YES

Go to "Inspection" procedure.

NO

Fault is intermittent caused by poor contact in the sensor’s and/or A/C controller’s connector or was repaired and
A/C controller memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending,
corrosion, contamination, deterioration, or damage. Repair or replace as necessary and then go to "Verification of
Vehicle Repair" procedure.

TERMINAL AND CONNECTOR INSPECTION

E445635C

1.

Many malfunctions in the electrical system are caused by poor harness and terminals.
Faults can also be caused by interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

Repair as necessary and go to "Verification of Vehicle Repair" procedure.

NO

Go to "Signal circuit inspection" procedure.

SIGNAL CIRCUIT INSPECTION

E1953B5C

1.

Check for open in harness.

1) Ignition "OFF"

2) Disconnect Driver mode Actuator.

3) Measure resistance between terminal "3,4" of Driver Direction Motor and terminal "19,20" of A/C control unit.

Specification : Approx. 0 Ω
