MT -8

MANUAL TRANSAXLE (M5GF2)

REMOVAL

E1C16812

CAUTION

• Use a cover not to damage the vehicle sur-

face.

• Disconnect connectors carefully not to be

damaged.

NOTE

• Mark wires or hoses for identification not to be

confused.

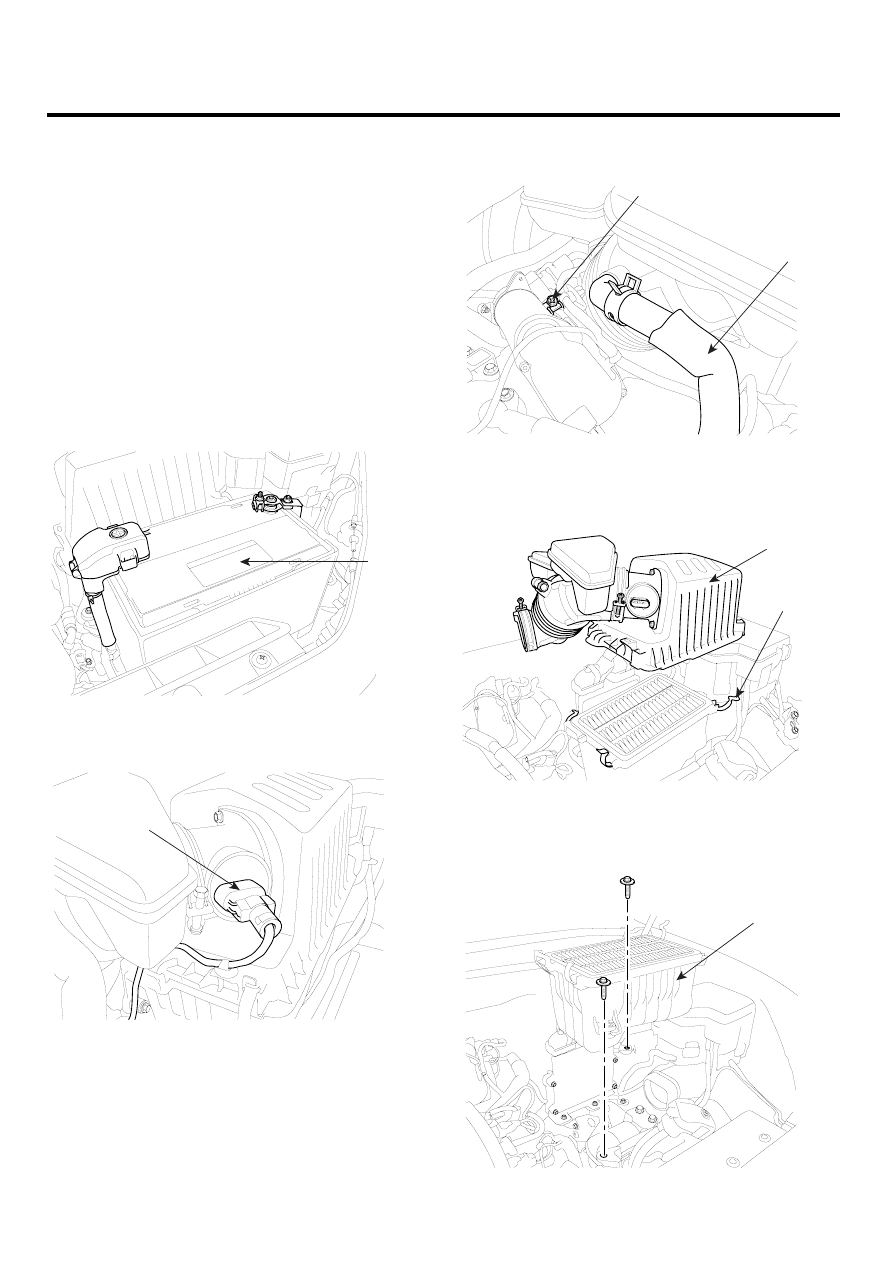

1.

Remove the inter cooler assembly and the engine
cover.(See ’EM’ group).

2.

Remove the battery (A).

A

SCMMT6001D

3.

Disconnect the AFS connector (A).

A

SCMMT6001L

4.

Remove the air cleaner hose(B) and loosen the clamp
bolt(A).

B

A

SCMMT6017L

5.

Remove the air cleaner upper cover(B) by removing
the clips(A).

B

A

SCMAT6004D

6.

Remove the air cleaner assembly (B) by removing the
two mounting bolts(A).

A

SCMAT6005D

MANUAL TRANSAXLE SYSTEM

MT -9

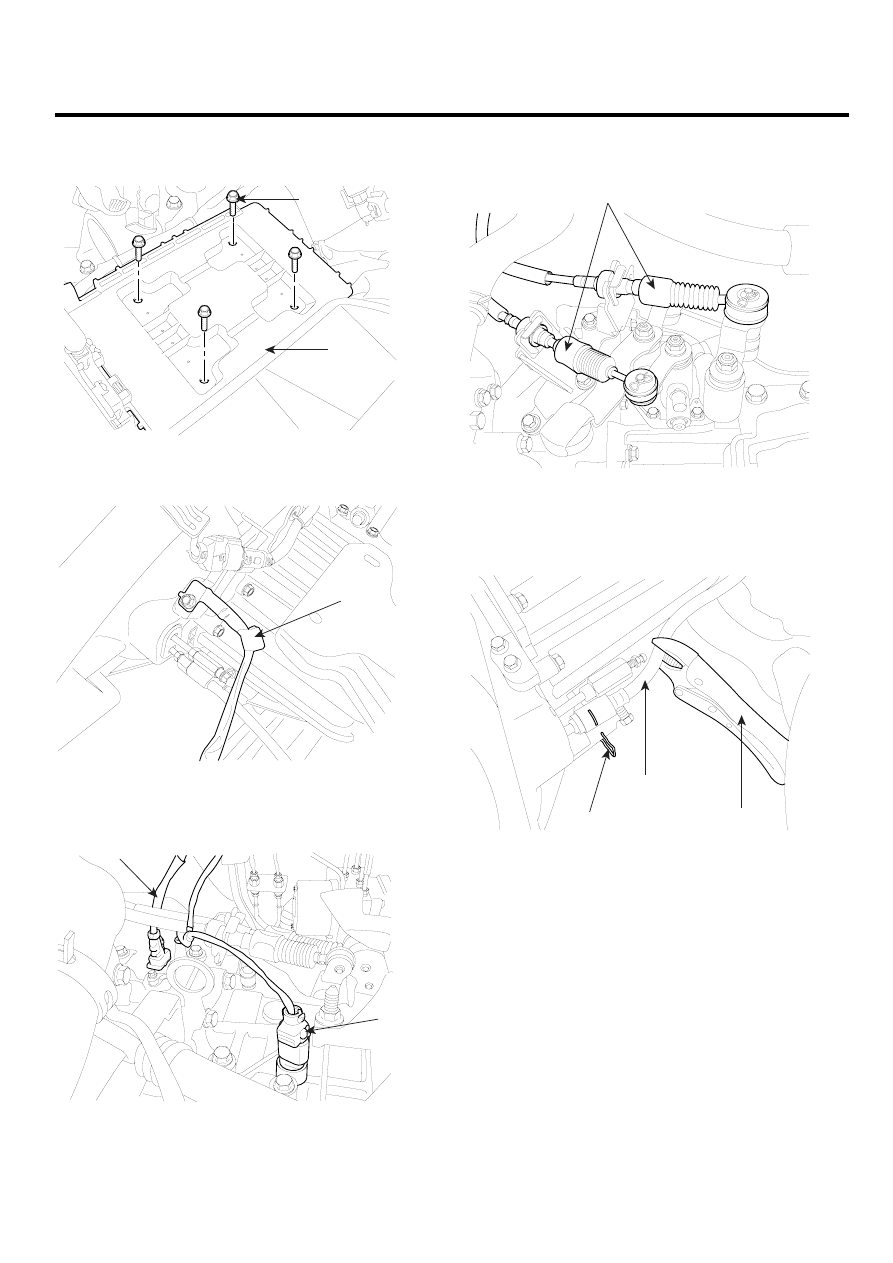

7.

Remove the battery tray (B) by removing the four
mounting bolts (A).

A

B

SCMMT6005D

8.

Remove the ground wire (A) from the transaxle case.

A

SCMMT6003L

9.

Disconnect the vehicle speed sensor connector (A)
and the back up lamp switch(B).

B

A

AMLF012A

10. Remove the control cable assemblies(A) by removing

the snap pins(B) and clips(C).

A

KMRE009D

11. Remove C.S.C (Concentric Slave Cylinder) tube(A)

which is being clamped by loosening the nut(B).

A

C

B

KMRE009F

12. Remove the four mounting bolts of upper part of the

transaxle.

MT -10

MANUAL TRANSAXLE (M5GF2)

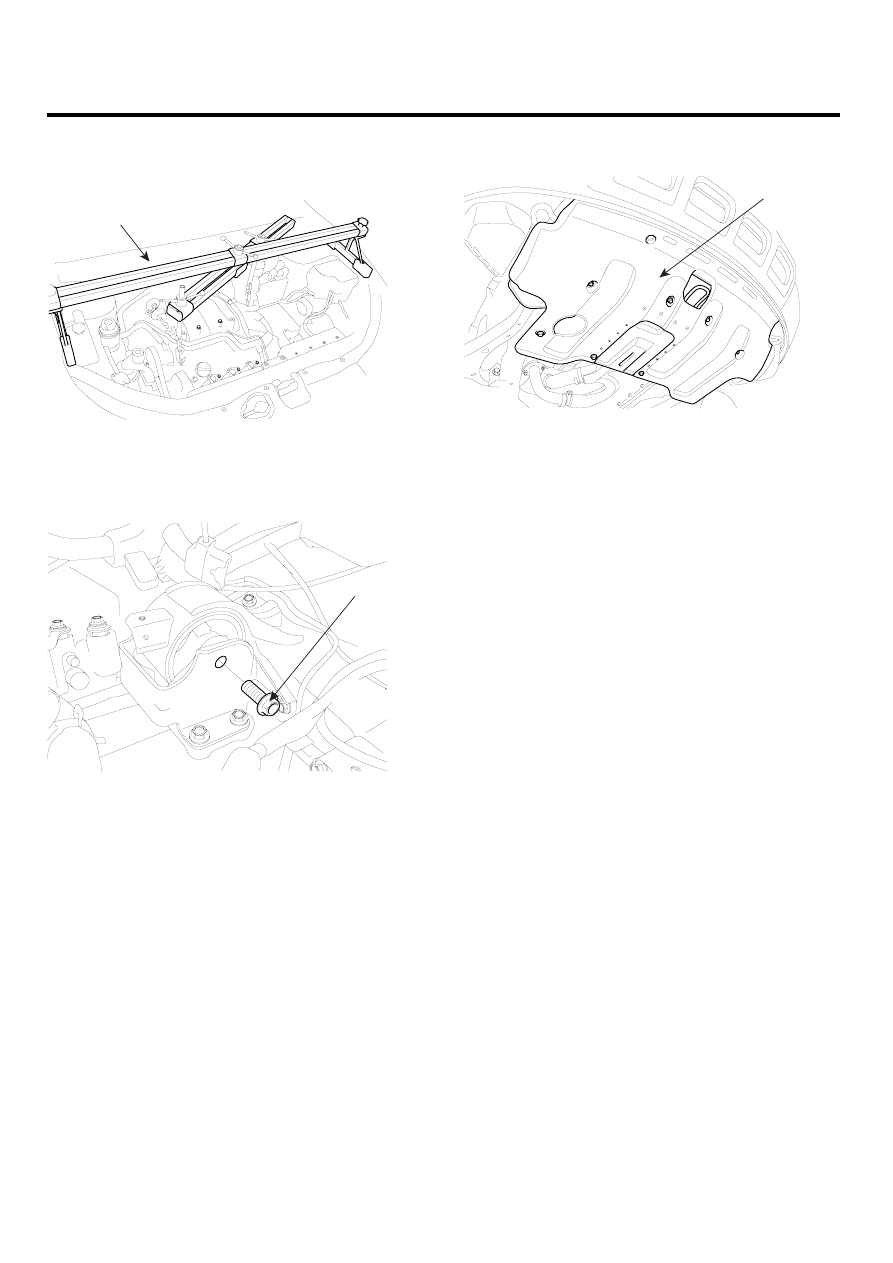

13. Support the engine and transaxle by using the special

tool (09200-38001).

09200-38001

SCMMT6004L

14. Remove the transaxle insulator bracket (B) by remov-

ing the bolts (A).

A

KMRE009W

15. Remove the front wheels and tires. (see SS group)

16. Lift up the vehicle.

17. Remove the steering column joint bolt.

(see ST

group).

18. Remove the under cover(A).

A

SCMMT6026L

19. Drain power steering oil through the return tube. (see

ST group)

20. Disconnect the power steering pressure hose (A) from

the power steering oil pump.

21. Drain the tranaxle fluid through the drain plug.

22. Disconnect the lower arm, the tie rod end ball joint,

the stabilizer bar link from the front knuckle. (see SS
group)

23. Remove the roll stopper mounting bolts.

24. Remove the mounting bolts from the sub frame by

supporting the sub frame with a jack. (see SS group)

25. Remove the drive shafts from the transaxle. (see DS

group)

26. Disconnect the starter motor connector and remove

the starter motor. (see EE group)

27. In case of 4WD, remove the transfer case assem-

bly.(See ’Transfer case’ removal).

28. Remove the mounting bolts of lower part of the

transaxle, and the left side cover and remove the
transaxle assembly by supporting it with a jack.

MANUAL TRANSAXLE SYSTEM

MT -11

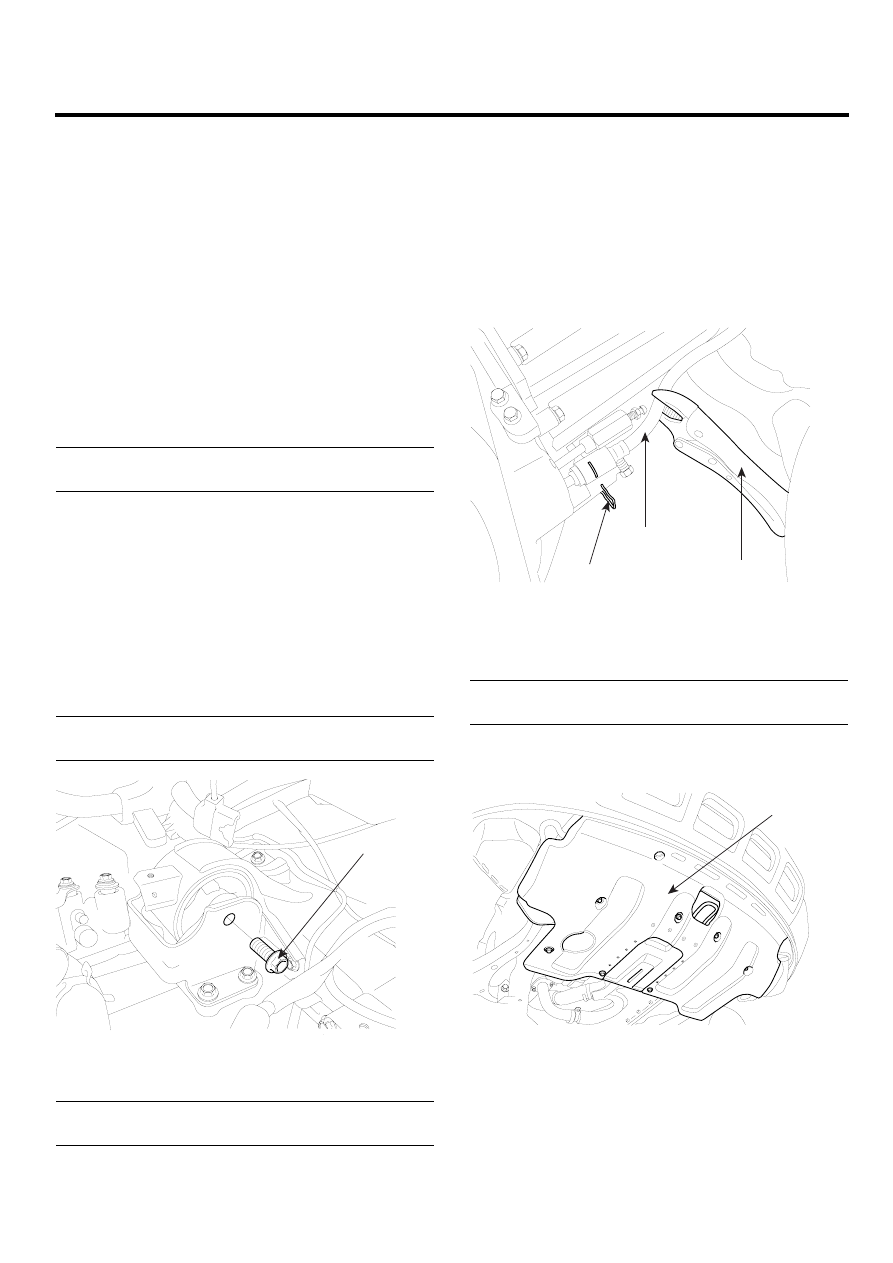

INSTALLATION

E3C9C32E

Installation is in the reverse order of removal.
Perform the following :

• Adjust the shift cable.
• Refill the transaxle with fluid.
• Refill the radiator with engine coolant.
• Bleed air from the cooling system with the heater

valve open.

• Clean the battery posts and cable terminals with

sandpaper, assemble them, and apply grease to
prevent corrosion.

1.

Lowering the vehicle or lifting up a jack, install the
transaxle assembly.

2.

Tighten the transaxle under mounting bolts.

TORQUE:
65~85 Nm(6.5~8.5 kgf.m, 47.0~61.5 lb-ft)

3.

Install the starter motor and connect the starter motor
connector. (see EE group)

4.

In case of 4WD, install the transfer case assem-
bly.(See ’Transfer case’ installation)

5.

Install the drive shafts to the transaxle. (See "DS"
group)

6.

Install the transaxle insulator (B) and mounting
bracket (C) by tightening the bolts (A).

TORQUE:
60~80 Nm (6~8 kgf.m, 43.6~58.2 lb-ft)

A

KMRE009W

7.

Install the sub frame. (see SS group)

TORQUE:
60~80 Nm(6.0~8.0 kgf.m, 65.1~79.5 lb-ft)

8.

Connect the power steering return hose. (see ST
group)

9.

Connect the lower arm, the rod end ball joint, the sta-
bilizer bar link to the front knuckle.(see SS group)

10. Install the steering column joint bolt.(See ST group).

11. Install the C.S.C (Cincentric Slave Cylinder) tube(A)

by tightening the nut(B).

A

C

B

KMRE009F

12. Refill transaxle oil through the inlet hole(A).

TORQUE:
30~35 Nm(3.0~3.5 kgf.m, 21.8~25.4 lb-ft)

13. Install the under cover(A).

A

SCMMT6026L

14. Install the front wheels and tires. (see SS group)
