Hyundai Santa Fe (2006 year). Manual - part 700

HA -178

HEATING, VENTILATION AND AIR CONDITIONING

Operating condition

Voltage

Note

Right after IGN "ON"

2.5V ± 0.3V

preheating(35 ± 2sec)

Normal

4.3V ± 0.3V

Intake door : Fresh

Gas detected

0.9V ± 0.3V

Intake door : Recirculation

Specifications : Voltage value of AQS sensor as a function of position of operating condition.

4) Is the measured voltage within specifications?

YES

Check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or damage.
Repair or replace as necessary and then go to "Verification of Vehicle Repair" procedure.

NO

Substitute with AQS sensor and check for proper operation.
If the problem is corrected, replace AQS sensor and then go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

EF0A99CE

After a repair, it is essential to verify that the fault has been corrected.

1.

Connect scantool and select "Diagnostic Trouble Codes(DTCs)" mode and then clear DTC.

2.

Operate the vehicle and monitor the DTC on the scantool.

3.

Are any DTCs present?

YES

Go to the applicable troubleshooting procedure.

NO

System is performing to specification at this time.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -179

DTC B1258 AQS SHORT

COMPONENT LOCATION

E1AE9C53

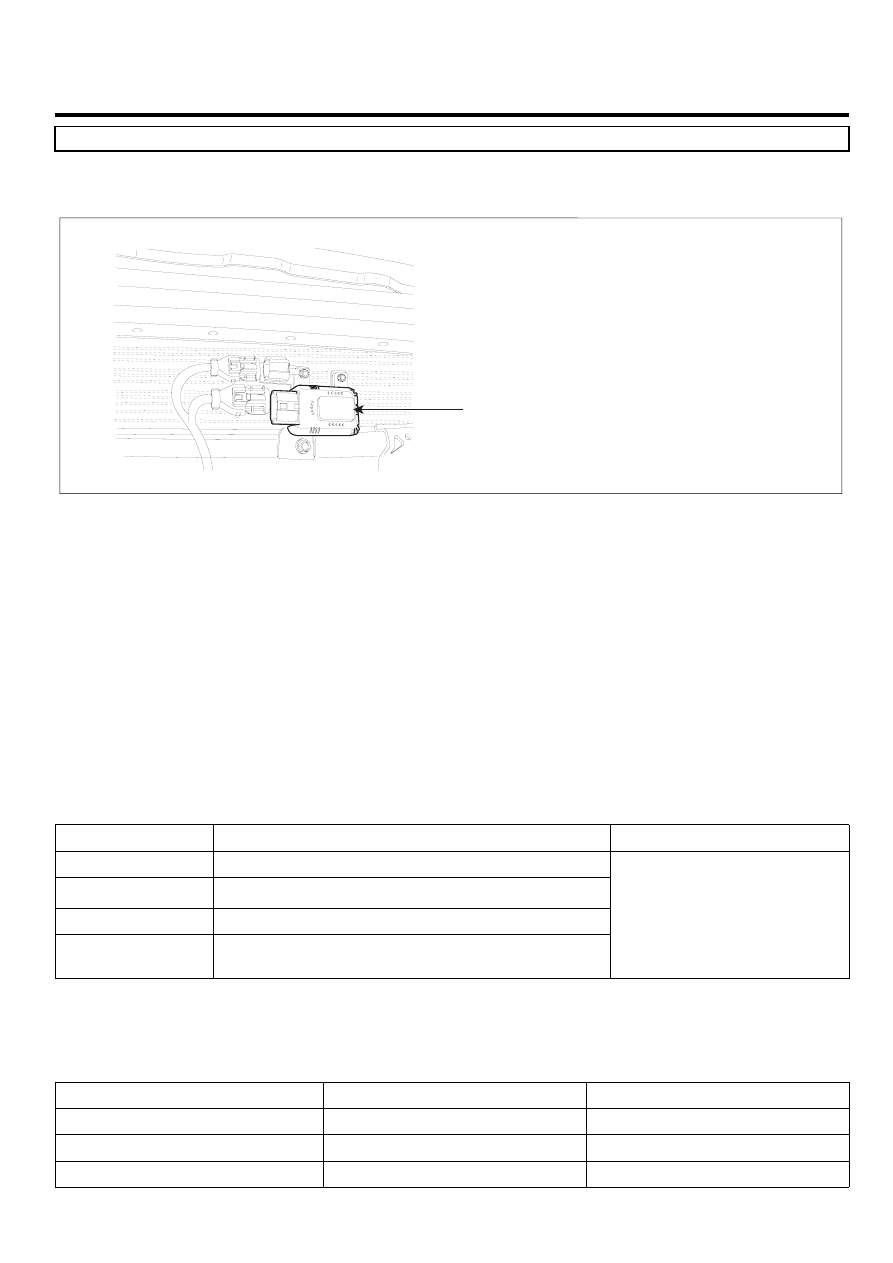

AQS Sensor is Located at Front Aide of Condensor

SCMHA6707L

GENERAL DESCRIPTION

E78FDD65

AQS(Air Quality System) keeps air inside in the most suitable state for driver. In polluted area AQS detects hazardous
gas and intercepts inflow automatically, Inversely, In freshsh area it allows the inflow of air to prevent the shortage of air
and the accumulation of carbon dioxide. AQS sensor is located at front side of condensor and once hazardous gas is
detected, it delivers the voltage signal to A/C controller for closing intake door.

DTC DESCRIPTION

E65E21A7

The A/C controller sets DTC B1258 if there is a short circuit in AQS sensor signal harness or the measured voltage value
of the sensor is less than the threshold value.

DTC DETECTING CONDITION

E862F7F5

Item

Detecting Condition

Possible cause

DTC Strategy

• Voltage check

Threshold value

• ＜ 0.1V

Detecting time

• 1 sec

FAIL SAFE

• AQS function OFF
• Intake door : return to previous state

• Short circuit in harness
• Faulty AQS Sensor
• Fault A/C Control Unit

SPECIFICATION

EBC31DE0

※

Voltage value of AQS sensor as a function of position of operating condition.

Operating condition

Voltage

Note

Right after IGN "ON"

2.5V ± 0.3V

preheating(35 ± 2sec)

Normal

4.3V ± 0.3V

Intake door : Fresh

Gas detected

0.9V ± 0.3V

Intake door : Recirculation

HA -180

HEATING, VENTILATION AND AIR CONDITIONING

MONITOR SCANTOOL DATA

EB72B2D9

1.

Connect scantool to Data Link Connector(DLC).

2.

Engine "ON"

3.

Monitor the "AQS sensor" Parameter on the Scantool. While making hazardous gas such as tobacco fumes around
the AQS sensor.

1.2 CURRENT DATA

FIX

SCRN FULL

PART GRPH HELP

14.0  C

12.0  C

12.0  C

13.0  C

0.00 V

84.69 %

51.76 %

255

0.0   V

HEATER WATER TEMP. SNSR

IN-CAR TEMP. SENSOR

AMBIENT AIR TEMP. SNS

EVAPORATIVE SENSOR

DRIVER PHOTO SENSOR

AIR MIX POPENTIO. (DR.)

DIRECTION POTENIO. DR.

PASSENGER PHOTO SENSOR

AQS SENSOR

1.1 DIAGNOSTIC TROUBLE CODES

NUMBER OF DTC : 1 ITEMS

PART

ERAS

HELP

B1258 AQS SENSOR-SHORT(LOW)

Fig 1 : The current data in abnormal state.
Fig 2 : DTC B1258.

Fig. 1

Fig. 2

EQBF590A

4.

Are the DTC B1258 present and is parameter of "AQS SENSOR" fixed?

YES

Go to "Inspection" procedure.

NO

Fault is intermittent caused by poor contact in the sensor’s and/or A/C control unit’s connector or was repaired and
A/C control unit memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending,
corrosion, contamination, deterioration, or damage. Repair or replace as necessary and then go to "Verification of
Vehicle Repair" procedure.

TERMINAL AND CONNECTOR INSPECTION

EA2C2E51

1.

Many malfunctions in the electrical system are caused by poor harness and terminals.
Faults can also be caused by interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

Repair as necessary and go to "Verification of Vehicle Repair" procedure.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -181

NO

Go to "Signal circuit inspection" procedure.

SIGNAL CIRCUIT INSPECTION

E0460C72

1.

Check for open in harness.

1) Ignition "OFF"

2) Disconnect AQS sensor.

3) Measure resistance between terminal "1" of AQS sensor and terminal chassis ground.

Specification : Approx. 0 Ω

Ω

1

2

3

1

2

3

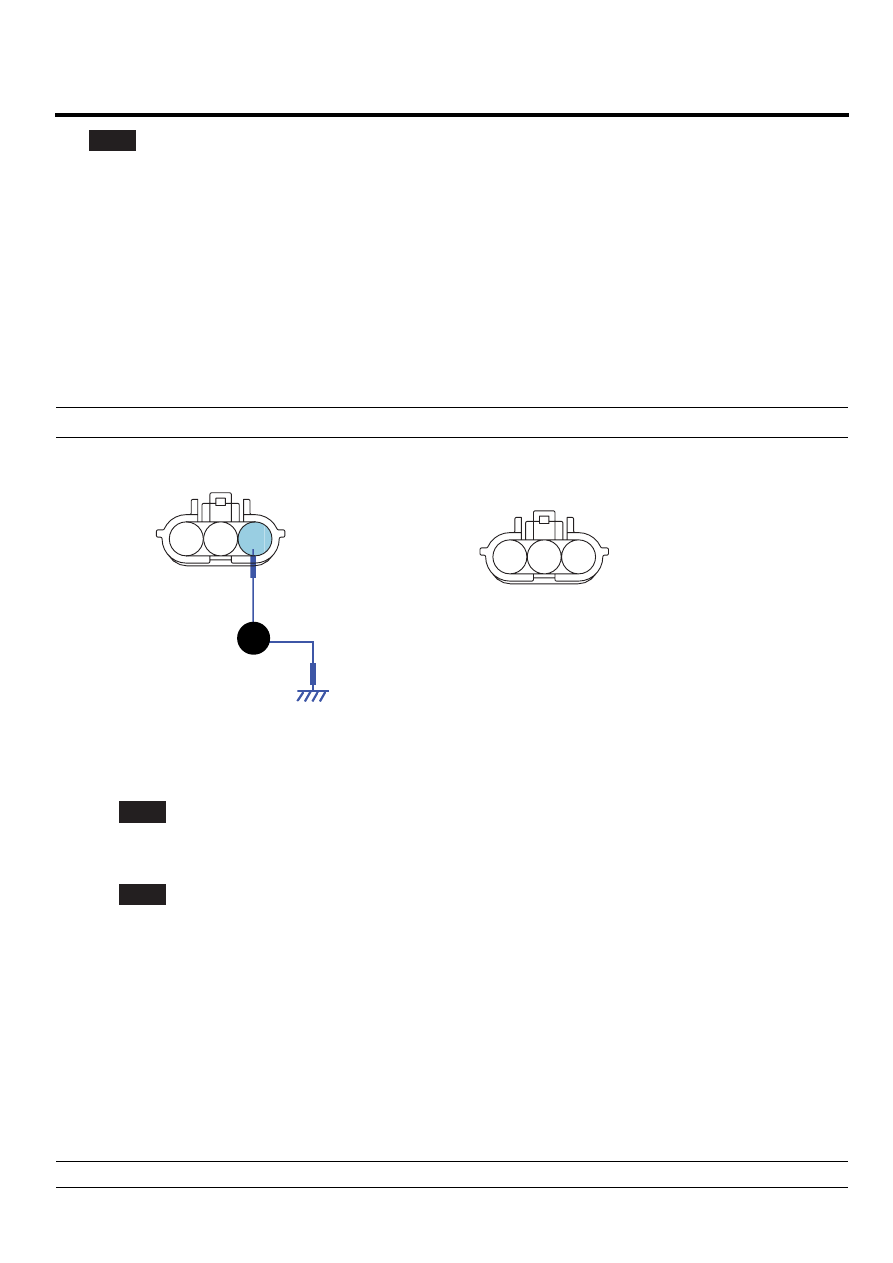

1. AQS signal input

2. AQS ground
3. AQS power

SCMHA6561L

4) Is the measured resistance within specifications?

YES

Go to "Component inspection" procedure.

NO

Check for open in harness. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

E2A85239

1.

Check AQS sensor.

1) Engine "ON"

2) Connect AQS sensor.

3) Measure voltage between terminal "1" and "2" of AQS sensor.

Specification : Refer the specifications.
