HA -170

HEATING, VENTILATION AND AIR CONDITIONING

DTC B1250 DIRECTION POTENTIOMETER SHORT (HIGH) - DRIVER

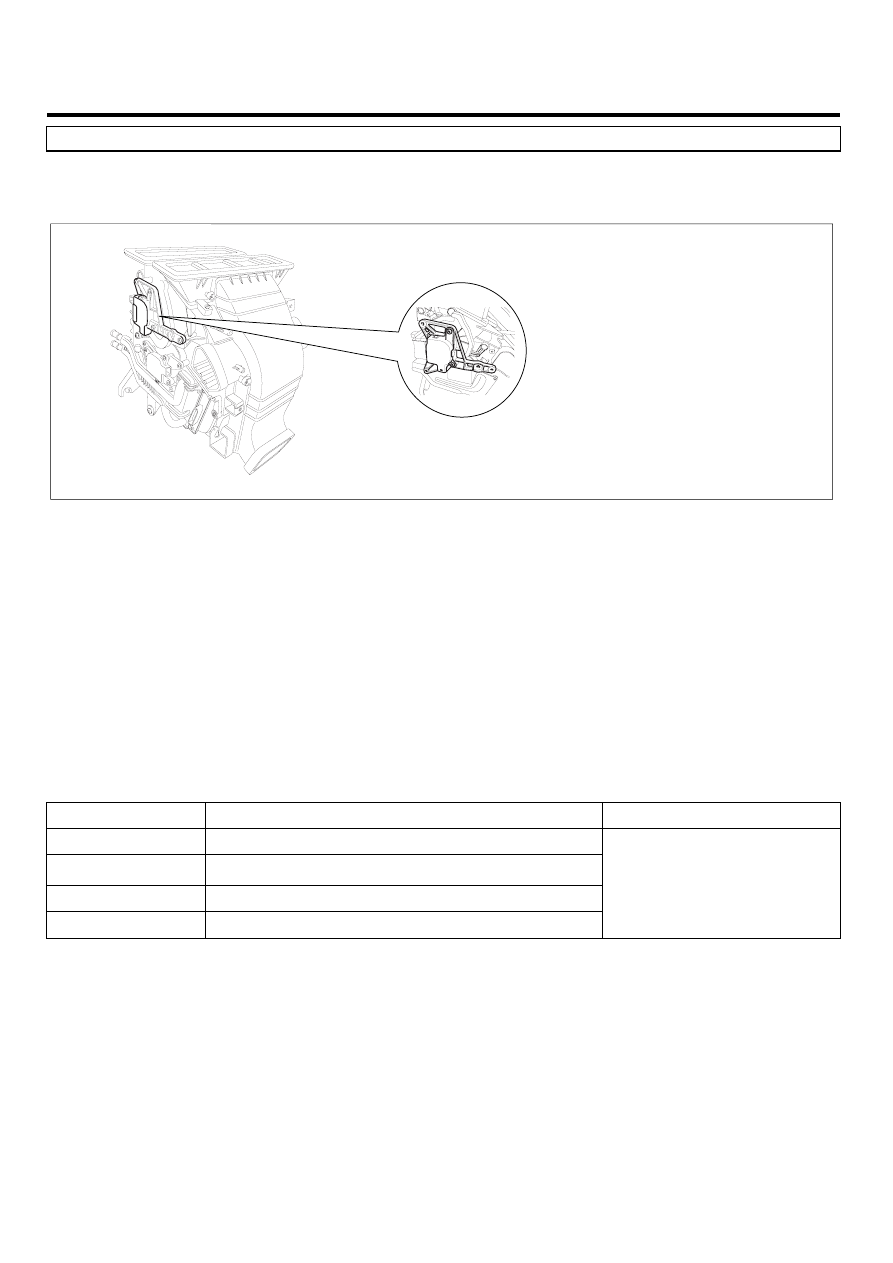

COMPONENT LOCATION

EAAF06F7

Mode Control Actuator

SCMHA6706L

GENERAL DESCRIPTION

E42DB595

The mode control actuator mounted on heater unit, adjusts position of mode door by operating Direction Motor based on
signal of A/C control unit. Pressing mode select switch makes the mode control actuator shift in order of vent→ B/L →
floor → mix.

DTC DESCRIPTION

E506ACD5

The A/C controller sets DTC B1250 if there is a short to power in the Direction potentiometer.

DTC DETECTING CONDITION

E6521921

Item

Detecting Condition

Possible cause

DTC Strategy

• Voltage check

Threshold value

• ＞ 4.9V

Detecting time

• 0.3 sec

FAIL SAFE

• Fix vent position

• Short circuit in harness
• Faulty driver direction

potentiometer

• Open circuit in harness

SPECIFICATION

E80F0A06

Refer to DTC B1249.

MONITOR SCANTOOL DATA

E6C26D12

1.

Connect scantool to Data Link Connector(DLC).

2.

Engine "ON"

3.

Monitor the "DR. DIRECTION POTENTIO." parameter on the scantool while operating mode switch.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -171

1.2 CURRENT DATA

FIX

SCRN FULL

PART GRPH HELP

13.0  C

11.5  C

12.0  C

13.0  C

0.00 V

92.54 %

100 %

255

HEATER WATER TEMP.SNSR

IN-CAR TEMP.SENSOR

AMBIENT AIR TEMP.SNS

EVAPORATIVE SENSOR

DRIVER PHOTO SENSOR

AIR MIX POPENTIO.(DR.)

DIRECTION POTENIO.DR.

PASSENGER PHOTO SENSOR

1.1 DIAGNOSTIC TROUBLE CODES

NUMBER OF DTC : 1 ITEMS

PART

ERAS

HELP

B1250 DIRECTION P. - HIGH INPUT

Fig 1 : The current data in abnormal state.
Fig 2 : DTC B1250.

Fig. 1

Fig. 2

EQBF524A

4.

Are the DTC B1250 present and is parameter of "DR. DIRECTION POTENTIO." fixed?
※

Parameter of "DR. DIRECTION POTENTIO." will be fixed at 100%(or any value above 90%), or 0% (or any value

below 10%), if there is any fault in Driver Direction potentiometer.

YES

Go to "Inspection" procedure.

NO

Fault is intermittent caused by poor contact in the sensor’s and/or A/C controller’s connector or was repaired and
A/C controller memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending,
corrosion, contamination, deterioration, or damage. Repair or replace as necessary and then go to "Verification of
Vehicle Repair" procedure.

TERMINAL AND CONNECTOR INSPECTION

E7C9EC9A

Refer to DTC B1249.

SIGNAL CIRCUIT INSPECTION

EBA6FBEC

1.

Check for short in harness.

1) Ignition "OFF"

2) Disconnect Driver mode Actuator.

3) Measure resistance between terminal "6" and "7"of Driver Direction potentiometer.

Specification : Approx. ∞ Ω

HA -172

HEATING, VENTILATION AND AIR CONDITIONING

*

*

3

4

5

6

7

3. Motor
4. Motor
5. Potentiometer ground

6. Potentiometer signal
7. Sensor reference voltage(+5V)

Ω

SCMHA6556L

4) Is the measured resistance within specifications?

YES

Go to "Ground circuit inspection" procedure.

NO

Check for open in signal harness. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

GROUND CIRCUIT INSPECTION

E64B7078

1.

Check for open in ground harnesS.

1) Ignition "OFF"

2) Disconnect Driver mode Actuator.

3) Measure resistance between terminal "5" of evaporator sensor and chassis ground.

Specification :Approx. 0 Ω

*

*

3

4

5

6

7

3. Motor
4. Motor

5. Potentiometer GND

6. Potentiometer signal
7. Sensor REF +5V

Ω

SCMHA6557L

4) Is the measured resistance within specifications?

YES

Go to "Component Inspection " procedure.

NO

Check for open in ground harness. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -173

COMPONENT INSPECTION

E48D945D

Refer to DTC B1249.

VERIFICATION OF VEHICLE REPAIR

E41A230A

Refer to DTC B1249.
