HA -162

HEATING, VENTILATION AND AIR CONDITIONING

COMPONENT INSPECTION

E74FBEDE

Refer to DTC B1245.

VERIFICATION OF VEHICLE REPAIR

EB8C6BA5

Refer to DTC B1245.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -163

DTC B1249 DIRECTION POTENTIOMETER OPEN (LOW) - DRIVER

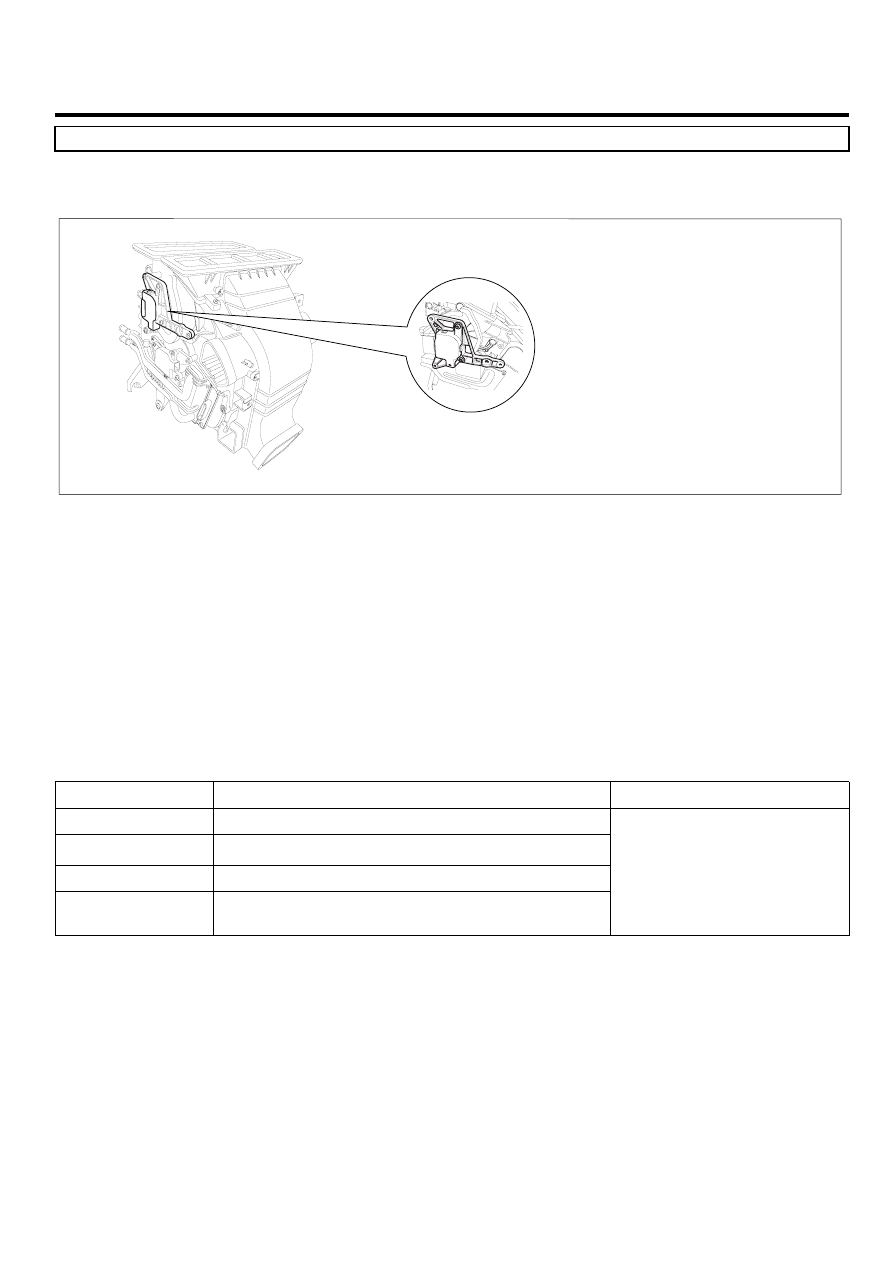

COMPONENT LOCATION

E1A16B4D

Mode Control Actuator

SCMHA6706L

GENERAL DESCRIPTION

E25C3DBB

The mode control actuator mounted on heater unit, adjusts position of mode door by operating Direction Motor based on
signal of A/C control unit. Pressing mode select switch makes the mode control actuator shift in order of vent→ B/L →
floor → mix.

DTC DESCRIPTION

E2F32A26

The A/C controller sets DTC B1249 if there is an open circuit or poor connection in the Direction potentiometer.

DTC DETECTING CONDITION

E699D917

Item

Detecting Condition

Possible cause

DTC Strategy

• Voltage check

Threshold value

• ＜ 0.1V

Detecting time

• 0.3 sec

FAIL SAFE

• Fix vent position, while selecting vent mode.
• Fix defrost position while selecting except vent mode.

• Poor connection of

connected part

• Open circuit in harness
• Short circuit in harness
• Faulty driver direction

potentiometer

HA -164

HEATING, VENTILATION AND AIR CONDITIONING

SPECIFICATION

E0101031

4.7V

2.5V

0.3V

DEF

VENT

Direction Potentiometer

Output
voltage

EQBF523B

MONITOR SCANTOOL DATA

E63388EE

1.

Connect scantool to Data Link Connector(DLC).

2.

Engine "ON"

3.

Monitor the "DR. DIRECTION POTENTIO." parameter on the scantool while operating mode switch.

1.2 CURRENT DATA

FIX

SCRN FULL

PART GRPH HELP

13.0  C

11.5  C

12.0  C

13.0  C

0.00 V

92.54 %

1.96 %

255

HEATER WATER TEMP.SNSR

IN-CAR TEMP.SENSOR

AMBIENT AIR TEMP.SNS

EVAPORATIVE SENSOR

DRIVER PHOTO SENSOR

AIR MIX POPENTIO.(DR.)

DIRECTION POTENIO.DR.

PASSENGER PHOTO SENSOR

1.1 DIAGNOSTIC TROUBLE CODES

NUMBER OF DTC : 1 ITEMS

PART

ERAS

HELP

B1249 DIRECTION P. - LOW INPUT

Fig 1 : The current data in abnormal state.
Fig 2 : DTC B1249.

Fig. 1

Fig. 2

EQBF523C

4.

Are the DTC B1249 present and is parameter of "DR. DIRECTION POTENTIO." fixed?
※

Parameter of "DR. DIRECTION POTENTIO." will be fixed at 100%(or any value above 90%), or 0% (or any value

below 10%), if there is any fault in Driver Direction potentiometer.

YES

Go to "Inspection" procedure.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -165

NO

Fault is intermittent caused by poor contact in the sensor’s and/or A/C controller’s connector or was repaired and
A/C controller memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending,
corrosion, contamination, deterioration, or damage. Repair or replace as necessary and then go to "Verification of
Vehicle Repair" procedure.

TERMINAL AND CONNECTOR INSPECTION

E3E72485

1.

Many malfunctions in the electrical system are caused by poor harness and terminals.
Faults can also be caused by interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

Repair as necessary and go to "Verification of Vehicle Repair" procedure.

NO

Go to "Signal circuit inspection" procedure.

SIGNAL CIRCUIT INSPECTION

EEDADDD6

1.

Check for open in harness.

1) Ignition "OFF"

2) Disconnect Driver mode Actuator.

3) Measure resistance between terminal "6" of Driver Direction potentiometer and terminal "21" of A/C control unit.

Specification : Approx. 0 Ω

Ω

1

2

3

4

6

9

10

12

13

14

15

16

17

18

19

20

21

22

23

24

*

* *

*

25

26

*

*

3

4

5

6

7

3. Motor
4. Motor
5. Potentiometer ground

6. Potentiometer signal

7. Sensor reference voltage(+5V)

SCMHA6551L

4) Is the measured resistance within specifications?

YES

Go to "Check for short to ground in harness" procedure.
