Hyundai Santa Fe (2006 year). Manual - part 695

HA -158

HEATING, VENTILATION AND AIR CONDITIONING

VERIFICATION OF VEHICLE REPAIR

E883B840

After a repair, it is essential to verify that the fault has been corrected.

1.

Connect scantool and select "Diagnostic Trouble Codes(DTCs)" mode and then clear DTC.

2.

Operate the vehicle and monitor the DTC on the scantool.

3.

Are any DTCs present?

YES

Go to the applicable troubleshooting procedure.

NO

System is performing to specification at this time.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -159

DTC B1246 AIR MIX POTENTIOMETER SHORT (HIGH) - DRIVER

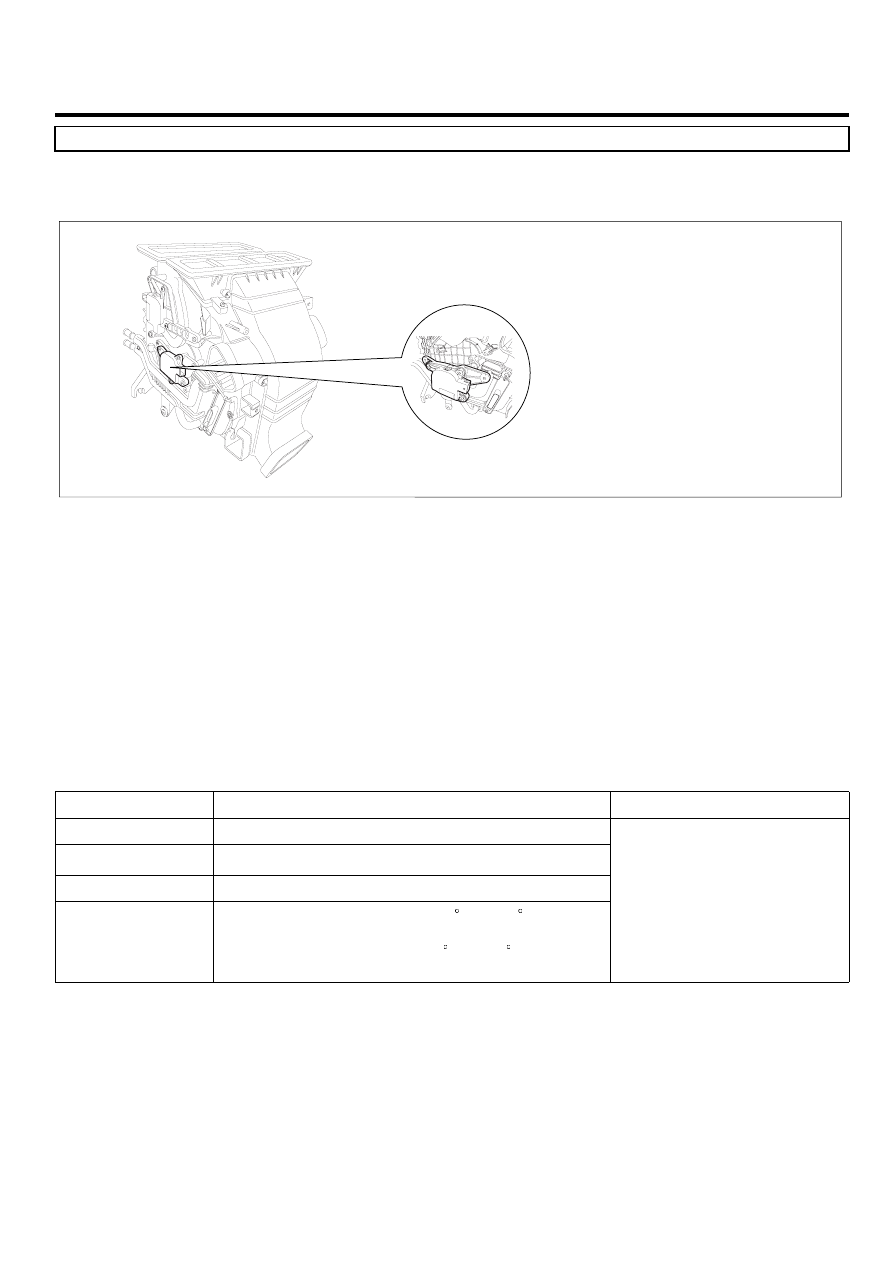

COMPONENT LOCATION

E3948C9B

Temperature Control Actuator

SCMHA6705L

GENERAL DESCRIPTION

E8B15D5D

Temperature control actuator located at heater unit, regulates the temperature by the procedure as follows. Signal from
control unit adjusts position of temp. door by operating temp. motor and then temperature will be regulated by the hot/cold
air ratio decided by position of temp. door.

DTC DESCRIPTION

ECABD6D9

The A/C controller sets DTC B1246 if there is a short to power in the air mix potentiometer.

DTC DETECTING CONDITION

E946FDCA

Item

Detecting Condition

Possible cause

DTC Strategy

• Voltage check

Threshold value

• ＞ 4.9V

Detecting time

• 0.3 sec

FAIL SAFE

• If temperature setting 17~24.5 C(63~76 F) fix

at max. cooling position.

• If temperature setting 25~32 C(77~90 F) fix

at max. heating position.

• Short circuit in harness
• Faulty driver Air Mix

potentiometer

SPECIFICATION

ED6C5BE4

Refer to DTC B1245.

MONITOR SCANTOOL DATA

E0F5D9A1

1.

Connect scantool to Data Link Connector(DLC).

2.

Engine "ON"

HA -160

HEATING, VENTILATION AND AIR CONDITIONING

3.

Monitor the "Driver Air Mix Potentiometer" Parameter on the Scantool while operating temp. switch.

1.1 DIAGNOSTIC TROUBLE CODES

NUMBER OF DTC : 1 ITEMS

PART

ERAS

HELP

B1246 AIR MIX P. - HIGH INPUT

1.2 CURRENT DATA

FIX

SCRN FULL

PART GRPH HELP

13.0  C

12.0  C

12.0  C

12.5  C

0.00 V

91.75 %

90.18 %

255

HEATER WATER TEMP.SNSR

IN-CAR TEMP.SENSOR

AMBIENT AIR TEMP.SNS

EVAPORATIVE SENSOR

DRIVER PHOTO SENSOR

AIR MIX POPENTIO.(DR.)

DIRECTION POTENIO.DR.

PASSENGER PHOTO SENSOR

Fig 1 : The current data in abnormal state.
Fig 2 : DTC B1246.

Fig. 1

Fig. 2

EQBF522A

4.

Are the DTC B1246 present and is parameter of "Driver Air Mix potentiometer" fixed?
※

Parameter of "Driver Air Mix potentiometer" will be fixed at 100%(or any value above 90%), or 0% (or any value

below 10%), if there is any fault in Driver Air Mix potentiometer.

YES

Go to "Inspection" procedure.

NO

Fault is intermittent caused by poor contact in the sensor’s and/or A/C controller’s connector or was repaired and
A/C controller memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending,
corrosion, contamination, deterioration, or damage. Repair or replace as necessary and then go to "Verification of
Vehicle Repair" procedure.

TERMINAL AND CONNECTOR INSPECTION

EFE9FA90

Refer to DTC B1245.

SIGNAL CIRCUIT INSPECTION

EC608CD7

1.

Check for short in harness.

1) Ignition "OFF"

2) Disconnect Driver Air Mix potentiometer.

3) Measure resistance between terminal "6" and "5" of Driver Air Mix potentiometer.

Specification : Approx. ∞ Ω

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -161

*

*

3

4

5

6

7

3. Motor (Cool)
4. Motor (Warm)
5. Sensor reference voltage(+5V)

6. Potentiometer signal
7. Potentiometer ground

Ω

SCMHA6549L

4) Is the measured resistance within specifications?

YES

Go to "Ground circuit Inspection" procedure.

NO

Check for short to power harness in signal harness. Repair as necessary and go to "Verification of Vehicle
Repair" procedure.

GROUND CIRCUIT INSPECTION

E4163DA5

1.

Check for open in harness.

1) Ignition "OFF"

2) Disconnect Driver Air Mix Potentiometer.

3) Measure resistance between terminal "7" of Driver Air Mix Potentiometer and chassis ground.

Specification : Approx. 0 Ω

*

*

3

4

5

6

7

3. Motor (Cool)
4. Motor (Warm)
5. Sensor reference voltage(+5V)
6. Potentiometer signal

7. Potentiometer ground

Ω

SCMHA6550L

4) Is the measured resistance within specifications?

YES

Go to "Component Inspection" procedure.

NO

Check for open in ground harness. Repair as necessary and go to "Verification of Vehicle Repair" procedure.
