HA -150

HEATING, VENTILATION AND AIR CONDITIONING

1

12

15

17

19

20

21

22

2

3

4

5

6

7

8

9

10

11

1

2

1. Evaporator temp. sensor signal

2. Evaporator temp. sensor ground

Ω

14 13

16

18

SCMHA6542L

4) Is the measured resistance within specifications?

YES

Go to "Ground circuit Inspection " procedure.

NO

Check for open in harness. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

GROUND CIRCUIT INSPECTION

ED7ACE72

1.

Check for open in ground harness.

1) Ignition "OFF"

2) Disconnect evaporator temp. sensor.

3) Measure resistance between terminal "2" of evaporator temp. sensor and chassis ground.

Specification : Approx. 0 Ω

1

2

1. Evaporator temp. sensor signal

2. Evaporator temp. sensor ground

Ω

SCMHA6543L

4) Is the measured resistance within specifications?

YES

Go to "Component Inspection " procedure.

NO

Check for open in harness. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -151

COMPONENT INSPECTION

EAB63ADA

Refer to DTC B1241.

VERIFICATION OF VEHICLE REPAIR

E70127E7

Refer to DTC B1241.

HA -152

HEATING, VENTILATION AND AIR CONDITIONING

DTC B1245 AIR MIX POTENTIOMETER OPEN (LOW) - DRIVER

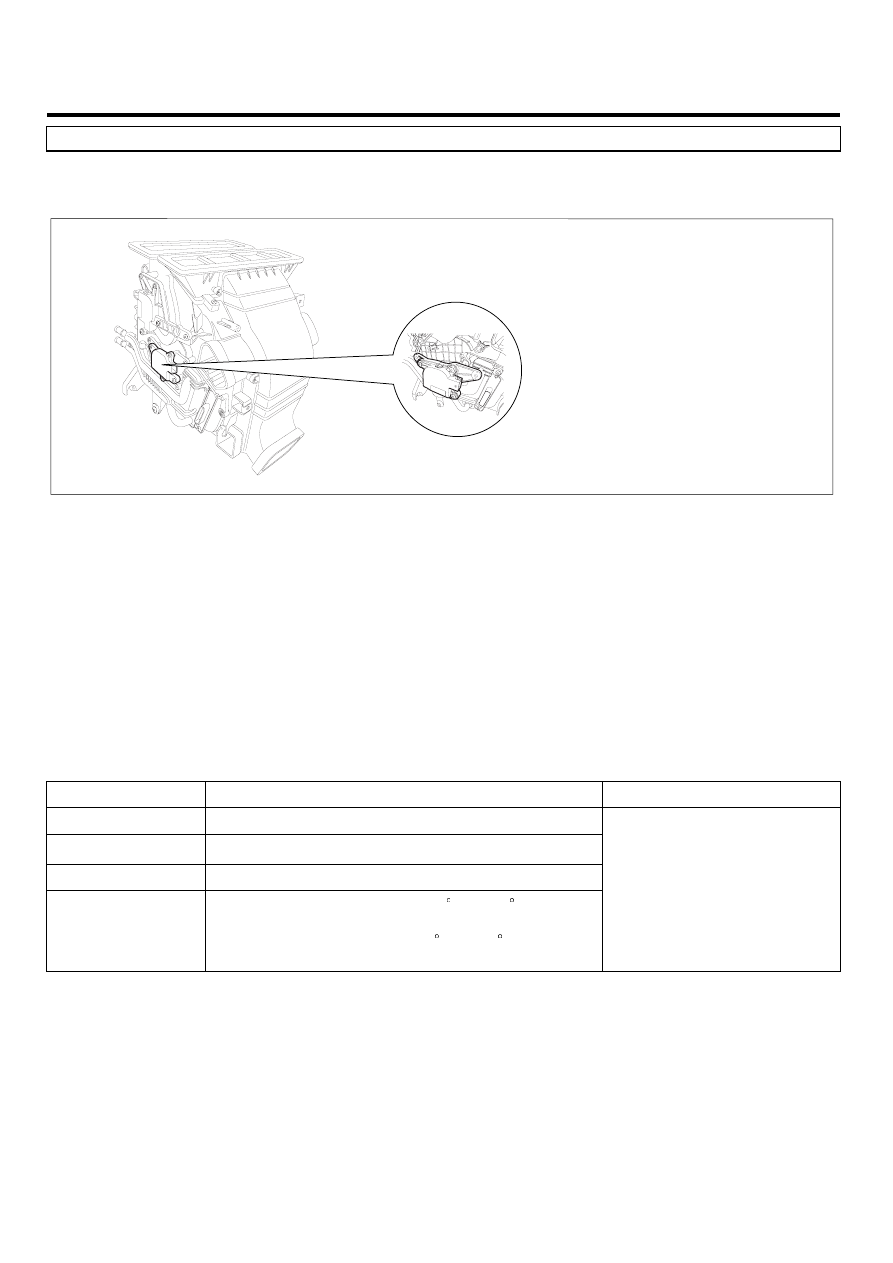

COMPONENT LOCATION

E719A3CD

Temperature Control Actuator

SCMHA6705L

GENERAL DESCRIPTION

E1CAAD32

Temperature control actuator located at heater unit, regulates the temperature by the procedure as follows. Signal from
control unit adjusts position of temp. door by operating temp. motor and then temperature will be regulated by the hot/cold
air ratio decided by position of temp. door.

DTC DESCRIPTION

E60167C1

The A/C controller sets DTC B1245 if there is an open circuit or poor connection in the air mix potentiometer.

DTC DETECTING CONDITION

E5EC5C4F

Item

Detecting Condition

Possible cause

DTC Strategy

• Voltage check

Threshold value

• ＜ 0.1V

Detecting time

• 0.3 sec

FAIL SAFE

• If temperature setting 17~24.5 C(63~76 F) fix

at max. cooling position.

• If temperature setting 25~32 C(77~90 F) fix

at max. heating position.

• Poor connection of

connected part

• Open circuit in harness
• Short circuit in harness
• Faulty driver Air Mix

potentiometer

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -153

SPECIFICATION

E0B2DE0B

4.7V

2.5V

0.3V

WARM

COOL

AIR MIX Potentiometer

Output
voltage

EQBF521B

MONITOR SCANTOOL DATA

ED7CC1EA

1.

Connect scantool to Data Link Connector(DLC).

2.

Engine "ON"

3.

Monitor the "Driver Air Mix Potentiometer" Parameter on the Scantool while operating temp. switch.

1.2 CURRENT DATA

FIX

SCRN FULL

PART GRPH HELP

13.0  C

12.0  C

12.0  C

12.5  C

0.00 V

5.9  %

90.18 %

255

HEATER WATER TEMP.SNSR

IN-CAR TEMP.SENSOR

AMBIENT AIR TEMP.SNS

EVAPORATIVE SENSOR

DRIVER PHOTO SENSOR

AIR MIX POPENTIO.(DR.)

DIRECTION POTENIO.DR.

PASSENGER PHOTO SENSOR

1.1 DIAGNOSTIC TROUBLE CODES

NUMBER OF DTC : 1 ITEMS

PART

ERAS

HELP

B1245 AIR MIX P. - LOW INPUT

Fig 1 : The current data in abnormal state.
Fig 2 : DTC B1245.

Fig. 1

Fig. 2

EQBF521C

4.

Are the DTC B1245 present and is parameter of "Driver Air Mix Potentiometer" fixed?
※

Parameter of "Driver Air Mix Potentiometer" will be fixed at 100%(or any value above 90%), or 0% (or any value

below 10%), if there is any fault in Driver Air Mix potentiometer.

YES

Go to "Inspection" procedure.
