HA -146

HEATING, VENTILATION AND AIR CONDITIONING

1

2

1. Evaporator temp. sensor signal
2. Evaporator temp. sensor ground

Ω

SCMHA6540L

8

6.2

4.9

3.9

2

1.3

0.9

13.6

0

4

8

12

16

-10

0

5

10

15

30

40

50

Resistance

(k

Ω)

T emper atur e( c)

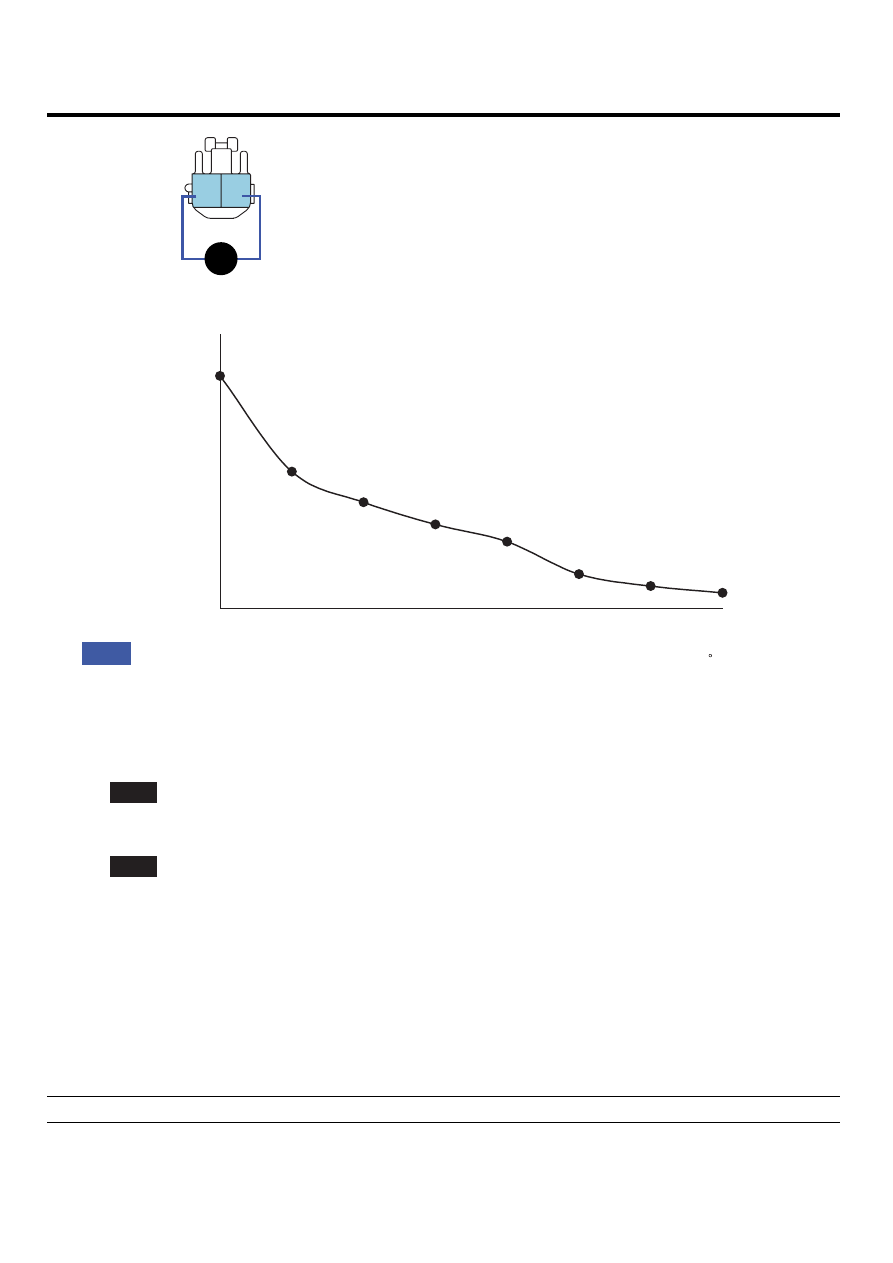

Fig 3) Specifications : Resistance value of evaporator temp. sensor as a function of temperature.

Fig. 3

EQBF519F

4) Is the measured resistance within specifications in fig3? (tolerance limits ±3%)

YES

Go to "Check A/C Control Unit" procedure.

NO

Substitute with a known-good evaporator temp. sensor and check for proper operation.
If the problem is corrected, replace evaporator temp. sensor and then go to "Verification of Vehicle Repair"
procedure.

2.

Check A/C Control Unit

1) Engine "ON"

2) Disconnect evaporator temp. sensor.

3) Measure voltage between terminal "6" of A/C Control Unit and chassis ground.

Specification : Approx. 5V

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -147

v

1

12

15

17

19

20

21

22

2

3

4

5

6

7

8

9

10

11

6.  Evaporator temp. sensor signal

14 13

16

18

SCMHA6541L

4) Is the measured voltage within specifications?

YES

Check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or damage.
Repair or replace as necessary and then go to "Verification of Vehicle Repair" procedure.

NO

Substitute with a known-good A/C Control Unit and check for proper operation.
If the problem is corrected, replace A/C Control Unit and then go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

E32624E3

After a repair, it is essential to verify that the fault has been corrected.

1.

Connect scantool and select "Diagnostic Trouble Codes(DTCs)" mode and then clear DTC.

2.

Operate the vehicle and monitor the DTC on the scantool.

3.

Are any DTCs present?

YES

Go to the applicable troubleshooting procedure.

NO

System is performing to specification at this time.

HA -148

HEATING, VENTILATION AND AIR CONDITIONING

DTC B1242 EVAPORATOR TEMPERATURE SENSOR OPEN (HIGH)

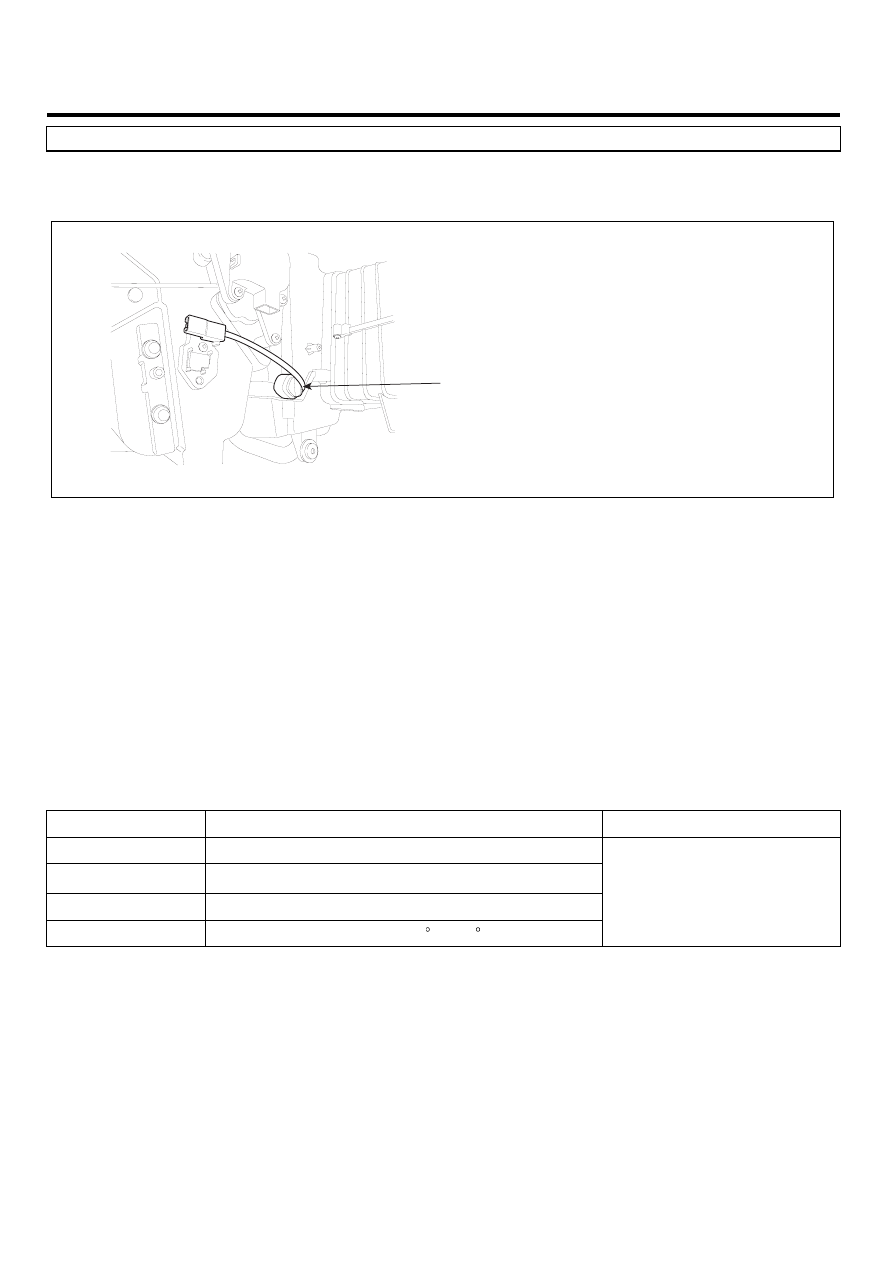

COMPONENT LOCATION

EB9F7C1F

Evaporator Temp. Sensor

SCMHA6704L

GENERAL DESCRIPTION

E073E679

The Evaporator temperature sensor located on heater unit, detects the core temperature and interrupts compressor relay
power, in order to prevent evaporator freezing by excessive cooling. It is a negative type thermistor whose resistance is
inversely proportional to temperature.

DTC DESCRIPTION

E9354B2A

The A/C controller sets DTC B1242 if there is an open circuit in evaporator temp. sensor signal harness or the measured
resistance value of sensor is more than threshold value(about 13.6kΩ )

DTC DETECTING CONDITION

E61B9B78

Item

Detecting Condition

Possible cause

DTC Strategy

• Resistance check

Threshold value

• ＞ 13.6kΩ

Detecting time

• 0.3 sec

FAIL SAFE

• Control with the value of -2 C(28.4 F)

• Open Circuit in harness
• Faulty Evaporator temp.

Sensor

• Faulty A/C control unit

SPECIFICATION

E70F7716

Refer to DTC B1241.

MONITOR SCANTOOL DATA

E1C7971C

1.

Connect scantool to Data Link Connector(DLC).

2.

Engine "ON"

3.

Monitor the "EVAPORATIVE SENSOR" Parameter on the Scantool.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -149

1.2 CURRENT DATA

FIX

SCRN FULL

PART GRPH HELP

13.0  C

12.0  C

12.0  C

-2.0  C

0.00 V

91.75 %

90.18 %

255

HEATER WATER TEMP. SNSR

IN-CAR TEMP. SENSOR

AMBIENT AIR TEMP. SNS

EVAPORATIVE SENSOR

DRIVER PHOTO SENSOR

AIR MIX POPENTIO. (DR.)

DIRECTION POTENIO. DR.

PASSENGER PHOTO SENSOR

1.1 DIAGNOSTIC TROUBLE CODES

NUMBER OF DTC : 1 ITEMS

PART

ERAS

HELP

B1242 EVAP. SENSOR - HIGH INPUT

Fig 1 : The current data in abnormal state.
Fig 2 : DTC B1242.

Fig. 1

Fig. 2

EQBF520A

4.

Are the DTC B1242 present and is parameter of "EVAPORATIVE SENSOR" fixed?
※

Parameter of "EVAPORATIVE SENSOR" will be fixed at -2℃(28.4℉), if there is any fault in EVAPORATIVE SEN-

SOR.

YES

Go to "Inspection" procedure.

NO

Fault is intermittent caused by poor contact in the sensor’s and/or A/C controller’s connector or was repaired and
A/C controller memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending,
corrosion, contamination, deterioration, or damage. Repair or replace as necessary and then go to "Verification of
Vehicle Repair" procedure.

TERMINAL AND CONNECTOR INSPECTION

E2790250

Refer to DTC B1241.

SIGNAL CIRCUIT INSPECTION

EE8145E7

1.

Check for open in harness.

1) Ignition "OFF"

2) Disconnect evaporator temp. sensor.

3) Measure resistance between terminal "1" of evaporator temp. sensor and terminal "6" of A/C Control Unit.

Specification : Approx. 0 Ω
